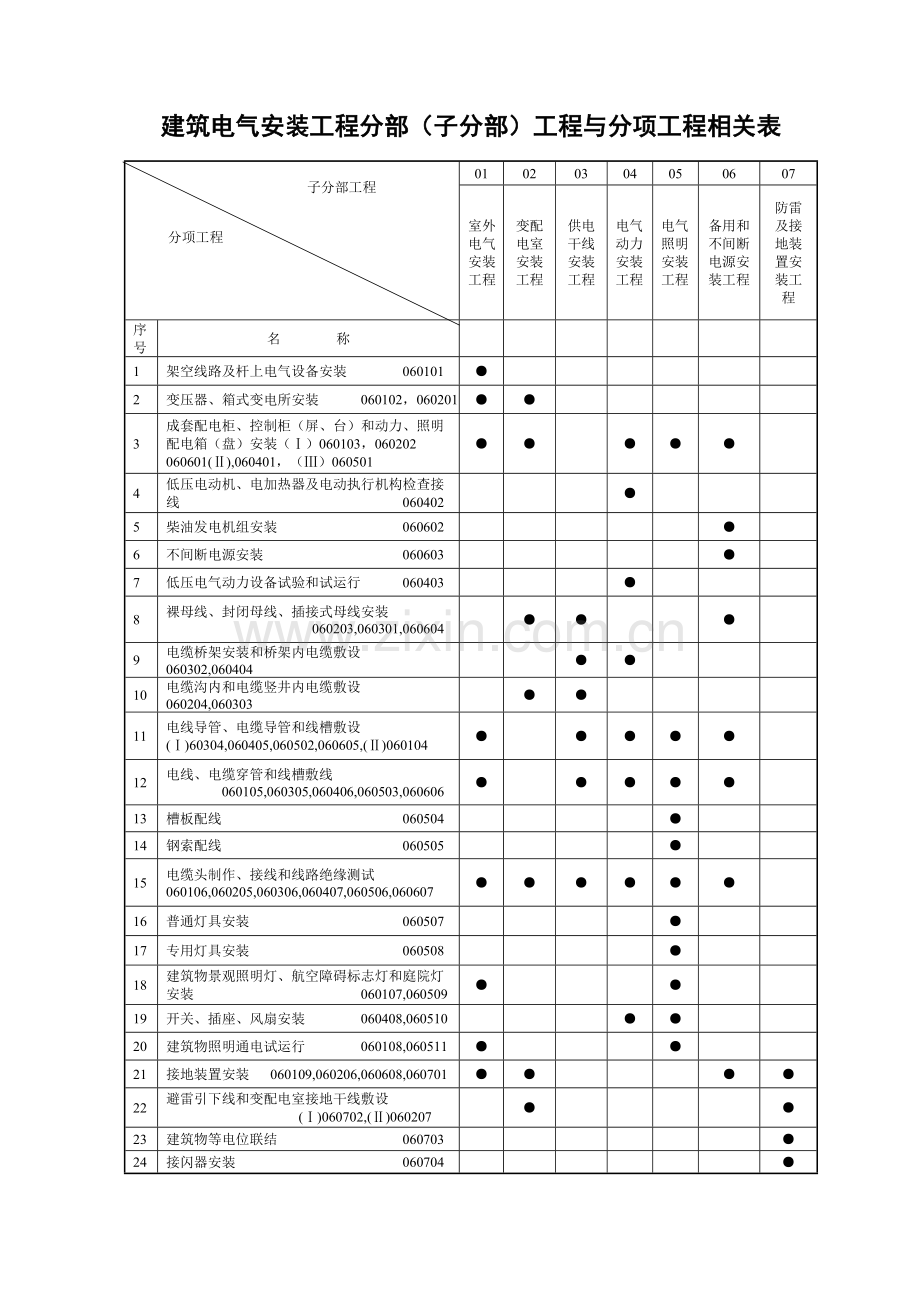

建筑电气安装工程分部工程与分项工程相关表.doc

建筑电气安装工程分部（子分部）工程与分项工程相关表子分部工程分项工程01020304050607室外电气安装工程变配电室安装工程供电干线安装工程 电气动力安装工程电气照明安装工程备用和不间断电源安装工程防雷及接地装置安装工程序号名称1架空线路及杆上电气设备安装 0601012变压器、箱式变电所安装 060102，060201 3成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装（）060103，060202 060601(),060401，（）060501 4低压电动机、电加热器及电动执行机构检查接线 060402 5柴油发电机组安装 0606026不间断电源安装 0606037低压电气动力设备试验和试运行 0604038裸母线、封闭母线、插接式母线安装060203,060301,0606049电缆桥架安装和桥架内电缆敷设060302,06040410电缆沟内和电缆竖井内电缆敷设060204,06030311电线导管、电缆导管和线槽敷设()60304,060405,060502,060605,()06010412电线、电缆穿管和线槽敷线060105,060305,060406,060503,06060613槽板配线 06050414钢索配线 06050515电缆头制作、接线和线路绝缘测试060106,060205,060306,060407,060506,06060716普通灯具安装 06050717专用灯具安装 06050818建筑物景观照明灯、航空障碍标志灯和庭院灯安装 060107,06050919开关、插座、风扇安装 060408,06051020建筑物照明通电试运行 060108,06051121接地装置安装 060109,060206,060608,06070122避雷引下线和变配电室接地干线敷设()060702,()06020723建筑物等电位联结 06070324接闪器安装 060704建筑电气工程验收资料1、施工图及设计变更记录 2、主要设备、器具、材料合格证及进场复验报告 3、隐蔽工程验收记录 4、电气设备交接试验记录 5、接地电阻、绝缘电阻测试记录 6、空载试运行和负荷试运行记录 7、调试记录 8、建筑照明通电试运行记录9、各检验批验收记录 10、其他必要的文件和记录架空线路及杆上电气设备安装检验批质量验收记录表GB50303-2002060101单位（子单位）工程名称分部（子分部）工程名称验收部位施工单位项目经理分包单位分包项目经理施工执行标准名称及编号施工质量验收规范规定施工单位检查评定记录监理（建设）单位验收记录主控项目1变压器中性点的接地及接地电阻值测试第4.1.3条2杆上高压电气设备的交接试验第4.1.4条3杆上低压配电装置和馈电线路的交接试验第4.1.5条4电杆坑、拉线坑深度允许偏差（mm）+100,-505架空导线的弧垂值允许偏差5%6水平排列的同档导线间的弧垂值允许偏差（mm）50一般项目1拉线及其绝缘子、金具安装第4.2.1条2电杆组立第4.2.2条3横担安装及横担的镀锌处理第4.2.3条4导线架设第4.2.4条5线路安全距离第4.2.5条6杆上电气设备安装第4.2.6条施工单位检查评定结果专业工长（施工员）施工班组长项目专业质量检查员： 年 月 日监理（建设）单位验收结论监理工程师：（建设单位项目专业技术负责人） 年 月 日变压器、箱式变电所安装检验批质量验收记录表GB50303-2002060102060201单位（子单位）工程名称分部（子分部）工程名称验收部位施工单位项目经理分包单位分包项目经理施工执行标准名称及编号施工质量验收规范规定施工单位检查评定记录监理（建设）单位验收记录主控项目1变压器安装及外观检查第5.1.1条2变压器中性点、箱式变电所N和PE母线的接地连接及支架或框架接地第5.1.2条3变压器的交接试验第5.1.3条4箱式变电所及落地配电箱的固定、箱体的接地或接零第5.1.4条5箱式变电所的交接试验第5.1.5条一般项目1有载调压开关检查第5.2.1条2绝缘件和测温仪表检查第5.2.2条3装有滚轮的变压器固定第5.2.3条4变压器的器身检查第5.2.4条5箱式变电所内外涂层和通风口检查第5.2.5条6箱式变电所柜内接线和线路标记第5.2.6条7装有气体继电器的变压器的坡度第5.2.7条施工单位检查评定结果专业工长（施工员）施工班组长项目专业质量检查员： 年 月 日监理（建设）单位验收结论监理工程师：（建设单位项目专业技术负责人） 年 月 日成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装检验批质量验收记录表GB50303-2002（）高压开关柜060103060202060601单位（子单位）工程名称分部（子分部）工程名称验收部位施工单位项目经理分包单位分包项目经理施工执行标准名称及编号施工质量验收规范规定施工单位检查评定记录监理（建设）单位验收记录主控项目1金属框架及基础型钢的接地或接零第6.1.1条2手车式柜的推拉和动、静触头检查第6.1.3条3成套配电柜的交接试验第6.1.4条4柜间线路绝缘电阻测试第6.1.6条5柜间二次回路耐压试验第6.1.7条一般项目1柜间或与基础型钢的连接第6.2.2条2柜间安装接缝、成列安装盘面偏差检查第6.2.3条3柜内部检查试验第6.2.4条4柜间配线第6.2.6条5柜与其面板间可动部位的电线第6.2.7条6 不直度（mm/n）基础型钢安装允许偏差 不平度（mm/全长） 不平行度（mm/全长）1557柜、盘等垂直度允许偏差1.5施工单位检查评定结果专业工长（施工员）施工班组长项目专业质量检查员： 年 月 日监理（建设）单位验收结论监理工程师：（建设单位项目专业技术负责人） 年 月 日成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装检验批质量验收记录表GB50303-2002（）低压成套柜（屏、台）060401单位（子单位）工程名称分部（子分部）工程名称验收部位施工单位项目经理分包单位分包项目经理施工执行标准名称及编号施工质量验收规范规定施工单位检查评定记录监理（建设）单位验收记录主控项目1金属框架及基础型钢接地或接零第6.1.1条2电击保护和保护导体的截面积第6.1.2条3抽出式柜的推拉和动、静触头检查第6.1.3条4成套配电柜的交接试验第6.1.5条5柜（屏、盘、台等）间线路绝缘电阻值测试第6.1.6条6柜（屏、盘、台等）间二次回路耐压试验第6.1.7条7直流屏试验第6.1.8条一般项目1柜（屏、盘、台等）间或与基础型钢的连接第6.2.2条2柜（屏、盘、台等）间接缝、成列安装盘偏差第6.2.3条3柜（屏、盘、台等）内部检查试验第6.2.4条4低压电器组合第6.2.5条5柜（屏、盘、台等）间配线第6.2.6条6柜（台）与其面板间可动部位的配线第6.2.7条7 不直度（mm/m） 型钢安装允许偏差 水平度（mm/全长） 不平行度（mm/全长）1558垂直度允许偏差1.5施工单位检查评定结果专业工长（施工员）施工班组长项目专业质量检查员： 年 月 日监理（建设）单位验收结论监理工程师：（建设单位项目专业技术负责人） 年 月 日成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装检验批质量验收记录表GB50303-2002（）照明配电箱（盘）060501单位（子单位）工程名称分部（子分部）工程名称验收部位施工单位项目经理分包单位分包项目经理施工执行标准名称及编号施工质量验收规范规定施工单位检查评定记录监理（建设）单位验收记录主控项目1金属箱体的接地或接零第6.1.1条2电击保护和保护导体截面积第6.1.2条3箱（盘）间线路绝缘电阻值测试第6.1.6条4箱（盘）内结线及开关动作第6.1.9条一般项目1箱（盘）内检查试验第6.2.4条2低压电器组合第6.2.5条3箱（盘）间配线第6.2.6条4箱与其面板间可动部位的配线第6.2.7条5箱（盘）安装位置、开孔、回路编号等第6.2.8条6垂直度允许偏差1.5施工单位检查评定结果专业工长（施工员）施工班组长项目专业质量检查员： 年 月 日监理（建设）单位验收结论监理工程师：（建设单位项目专业技术负责人） 年 月 日低压电动机、电加热器及电动执行机构检查接线检验批质量验收记录表GB50303-2002060402单位（子单位）工程名称分部（子分部）工程名称验收部位施工单位项目经理分包单位分包项目经理施工执行标准名称及编号施工质量验收规范规定施工单位检查评定记录监理（建设）单位验收记录主控项目1可接近的裸露导体接地或接零第7.1.1条2绝缘电阻值测试第7.1.2条3100KW以上的电动机直流电阻测试第7.1.3条一般项目1设备安装和防水防潮处理检查情况第7.2.1条2电动机抽芯检查前的条件确认第7.2.2条3电动机的抽芯检查第7.2.3条4接线盒内裸露导线的距离，防护措施第7.2.4条施工单位检查评定结果专业工长（施工员）施工班组长项目专业质量检查员： 年 月 日监理（建设）单位验收结论监理工程师：（建设单位项目专业技术负责人） 年 月 日柴油发电机组安装检验批质量验收记录表GB50303-2002060602单位（子单位）工程名称分部（子分部）工程名称验收部位施工单位项目经理分包单位分包项目经理施工执行标准名称及编号施工质量验收规范规定施工单位检查评定记录监理（建设）单位验收记录主控项目1发电机试验第8.1.1条2馈电线路的绝缘电阻值测试和耐压试验第8.1.2条3相序检验第8.1.3条4中性线与接地干线的连接第8.1.4条一般项目1随带控制柜的检查第8.2.1条2可接近裸露导体的接地或接零第8.2.2条3受电侧低压配电柜的试验和机组整体负荷试验第8.2.3条施工单位检查评定结果专业工长（施工员）施工班组长项目专业质量检查员： 年 月 日监理（建设）单位验收结论监理工程师：（建设单位项目专业技术负责人） 年 月 日不间断电源安装检验批质量验收记录表GB50303-2002060603单位（子单位）工程名称分部（子分部）工程名称验收部位施工单位项目经理分包单位分包项目经理施工执行标准名称及编号施工质量验收规范规定施工单位检查评定记录监理（建设）单位验收记录主控项目1核对规格、型号和接线检查第9.1.1条2电气交接试验及调整第9.1.2条3装置间的连线绝缘电阻值测试第9.1.3条4输出端中性线的重复接地第9.1.4条一般项目1主回路和控制电线、电缆敷设及连接第9.2.2条2可接近裸露导体的接地或接零第9.2.3条3运行时噪声的检查第9.2.4条4机架组装紧固且水平度、垂直度偏差1.5施工单位检查评定结果专业工长（施工员）施工班组长项目专业质量检查员： 年 月 日监理（建设）单位验收结论监理工程师：（建设单位项目专业技术负责人） 年 月 日低压电气动力设备试验和试运行检验批质量验收记录表GB50303-2002060403单位（子单位）工程名称分部（子分部）工程名称验收部位施工单位项目经理分包单位分包项目经理施工执行标准名称及编号施工质量验收规范规定施工单位检查评定记录监理（建设）单位验收记录主控项目1试运行前，相关电气设备和线路的试验第10.1.1条2现场单独安装的低压电器交接试验第10.1.2条一般项目1运行电压、电流及其指示仪表检查第10.2.1条2电动机试通电检查第10.2.2条3交流电动机空载起动及运行状态记录第10.2.3条4大容量（630A及以上）导线或母线连接处的温升检查第10.2.4条5电动执行机构的动作方向及指示检查第10.2.5条施工单位检查评定结果专业工长（施工员）施工班组长项目专业质量检查员： 年 月 日监理（建设）单位验收结论监理工程师：（建设单位项目专业技术负责人） 年 月 日裸母线、封闭母线、插接式母线安装检验批质量验收记录表GB50303-2002060203060301060604单位（子单位）工程名称分部（子分部）工程名称验收部位施工单位项目经理分包单位分包项目经理施工执行标准名称及编号施工质量验收规范规定施工单位检查评定记录监理（建设）单位验收记录主控项目1可接近裸露导体的接地或接零第11.1.1条2母线与母线、母线与电器接线端子的螺栓搭接第11.1.2条3封闭、插接式母线的组对连接第11.1.3-2，3条4室内裸母线的最小安全净距第11.1.4条5高压母线交流工频耐压试验第11.1.5条6低压母线交接试验第11.1.6条7封闭、插接式母线与外壳同心；允许偏差（mm）5一般项目1母线支架的固定第11.2.1条2母线与母线、母线与电器接线端子搭接面处理第11.2.2条3母线的相序排列及涂色第11.2.3条4母线在绝缘子上的固定第11.2.4条5封闭、插接式母线的组装和固定第11.2.5条施工单位检查评定结果专业工长（施工员）施工班组长项目专业质量检查员： 年 月 日监理（建设）单位验收结论监理工程师：（建设单位项目专业技术负责人） 年 月 日电缆桥架安装和桥架内电缆敷设检验批质量验收记录表GB50303-2002060302060404单位（子单位）工程名称分部（子分部）工程名称验收部位施工单位项目经理分包单位分包项目经理施工执行标准名称及编号施工质量验收规范规定施工单位检查评定记录监理（建设）单位验收记录主控项目1金属电缆桥架、支架和引入、引出的金属导管的接地或接零第12.1.1条2电缆敷设检查第12.1.2条一般项目1电缆桥架检查第12.2.1条2桥架内电缆敷设和固定第12.2.2条3电缆的首端、末端和分支处的标志牌第12.2.3条施工单位检查评定结果专业工长（施工员）施工班组长项目专业质量检查员： 年 月 日监理（建设）单位验收结论监理工程师：（建设单位项目专业技术负责人） 年 月 日电缆沟内和电缆竖井内电缆敷设检验批质量验收记录表GB50303-2002060204060303单位（子单位）工程名称分部（子分部）工程名称验收部位施工单位项目经理分包单位分包项目经理施工执行标准名称及编号施工质量验收规范规定施工单位检评定记录监理（建设）单位验收记录主控项目1金属电缆支架、电线导管的接地或接零第13.1.1条2电缆敷设检查第13.1.2条一般项目1电缆支架安装第13.2.1条2电缆的弯曲半径第13.2.2条3电缆的敷设固定和防火措施第13.2.3条4电缆的首端、末端和分支处的标志牌第13.2.4条施工单位检查评定结果专业工长（施工员）施工班组长项目专业质量检查员： 年 月 日监理（建设）单位验收结论监理工程师：（建设单位项目专业技术负责人） 年 月 日电线导管、电缆导管和线槽敷设检验批质量验收记录表GB50303-2002（）室内060304060405060502060605单位（子单位）工程名称分部（子分部）工程名称验收部位施工单位项目经理分包单位分包项目经理施工执行标准名称及编号施工质量验收规范规定施工单位检查评定记录监理（建设）单位验收记录主控项目1金属导管、金属线槽的接地或接零第14.1.1条2金属导管的连接第14.1.2条3防爆导管的连接第14.1.3条4绝缘导管在砌体剔槽埋设第14.1.4条一般项目1电缆导管的弯曲半径第14.2.3条2金属导管的防腐第14.2.4条3柜、台、箱、盘内导管管口高度第14.2.5条4暗配管的埋设深度，明配管的固定第14.2.6条5线槽固定及外观检查第14.2.7条6防爆导管的连接、接地、固定和防腐第14.2.8条7绝缘导管的连接和保护第14.2.9条8柔性导管的长度、连接和接地第14.2.10条9导管和线槽在建筑物变形缝处的处理第14.2.11条施工单位检查评定结果专业工长（施工员）施工班组长项目专业质量检查员： 年 月 日监理（建设）单位验收结论监理工程师：（建设单位项目专业技术负责人） 年 月 日电线导管、电缆导管和线槽敷设检验批质量验收记录表GB50303-2002（）室外060104单位（子单位）工程名称分部（子分部）工程名称验收部位施工单位项目经理分包单位分包项目经理施工执行标准名称及编号施工质量验收规范规定施工单位检查评定记录监理（建设）单位验收记录主控项目1金属导管的接地或接零第14.1.1-1，2条2金属导管的连接第14.1.2条一般项目1埋地导管的选择和埋设深度第14.2.1条2导管的管口设置和处理第14.2.2条3电缆导管的弯曲半径第14.2.3条4金属导管的防腐第14.2.4条5绝缘导管的连接和保护第14.2.9条6柔性导管的长度、连接和接地第14.2.10条施工单位检查评定结果专业工长（施工员）施工班组长项目专业质量检查员： 年 月 日监理（建设）单位验收结论监理工程师：（建设单位项目专业技术负责人） 年 月 日电线、电缆穿管和线槽敷线检验批质量验收记录表GB50303-2002060105060305060406060503060606单位（子单位）工程名称分部（子分部）工程名称验收部位施工单位项目经理分包单位分包项目经理施工执行标准名称及编号施工质量验收规范规定施工单位检查评定记录监理（建设）单位验收记录主控项目1三相、单相的交流单芯电缆不能单独穿入金属导管内第15.1.1条2电线穿管第15.1.2条3爆炸危险环境照明线路的电线、电缆选用和穿管第15.1.3条一般项目1电线、电缆管内清扫和管口处理第15.2.1条2同一建筑物、构筑物内电线绝缘层颜色的选择第15.2.2条3线槽敷线第15.2.3条施工单位检查评定结果专业工长（施工员）施工班组长项目专业质量检查员： 年 月 日监理（建设）单位验收结论监理工程师：（建设单位项目专业技术负责人） 年 月 日槽板配线检验批质量验收记录表GB50303-2002060504单位（子单位）工程名称分部（子分部）工程名称验收部位施工单位项目经理分包单位分包项目经理施工执行标准名称及编号施工质量验收规范规定施工单位检查评定记录监理（建设）单位验收记录主控项目1槽板配线的电线连接第16.1.1条2槽板敷设和木槽板阻燃处理第16.1.2条一般项目1槽板的盖板和底板固定第16.2.1条2槽板盖板、底板的接口设置和连接第16.2.2条3槽板的保护套管和补偿装置设置第16.2.3条施工单位检查评定结果专业工长（施工员）施工班组长项目专业质量检查员： 年 月 日监理（建设）单位验收结论监理工程师：（建设单位项目专业技术负责人） 年 月 日钢索配线检验批质量验收记录表GB50303-2002060505单位（子单位）工程名称分部（子分部）工程名称验收部位施工单位项目经理分包单位分包项目经理施工执行标准名称及编号施工质量验收规范规定施工单位检查评定记录监理（建设）单位验收记录主控项目1钢索的选用第17.1.1条2钢索端固定及其接地接零第17.1.2条3钢索用的花篮螺栓设置第17.1.3条一般项目1中间吊架及防跳锁定零件第17.2.1条2钢索的承载和表面检查第17.2.2条3钢索配线零件间和线间距离第17.2.3条施工单位检查评定结果专业工长（施工员）施工班组长项目专业质量检查员： 年 月 日监理（建设）单位验收结论监理工程师：（建设单位项目专业技术负责人） 年 月 日电缆头制作、接线和线路绝缘测试检验批质量验收记录表GB50303-2002060106 060407060205 060506060306 060607单位（子单位）工程名称分部（子分部）工程名称验收部位施工单位项目经理分包单位分包项目经理施工执行标准名称及编号施工质量验收规范规定施工单位检查评定记录监理（建设）单位验收记录主控项目1高压电力电缆直流耐压试验第18.1.1条2低压电线和电缆绝缘电阻测试条18.1.2条3铠装电力电缆头的接地线第18.1.3条4电线、电缆接线第18.1.4条一般项目1芯线与电器设备的连接第18.2.1条2电线、电缆的芯线连接金具第18.2.2条3电线、电缆回路标识、编号第18.2.3条施工单位检查评定结果专业工长（施工员）施工班组长项目专业质量检查员： 年 月 日监理（建设）单位验收结论监理工程师：（建设单位项目专业技术负责人） 年 月 日普通灯具安装检验批质量验收记录表GB50303-2002060507单位（子单位）工程名称分部（子分部）工程名称验收部位施工单位项目经理分包单位分包项目经理施工执行标准名称及编号施工质量验收规范规定施工单位检查评定记录监理（建设）单位验收记录主控项目1灯具的固定第19.1.1条2花灯吊钩选用、固定及悬吊装置的过载试验第19.1.2条3钢管灯杆检查第19.1.3条4灯具的绝缘材料耐火检查第19.1. 4条5灯具的安装高度和使用电压等级第19.1.5条6距地高度小于2.4m的灯具金属外壳的接地或接零第19.1.6条一般项目1引向每个灯具的导线线芯最小载面积第19. 2.1条2灯具的外形，灯头及其接线检查第19.2.2条3变电所内灯具的安装位置第19.2.3条4装有白炽灯泡的吸顶灯具隔热检查第19.2.4条5在重要场所的大型灯具的玻璃罩安全措施第19.2.5条6投光灯的固定检查第19.2.6条7室外壁灯的防水检查第19.2.7条施工单位检查评定结果专业工长（施工员）施工班组长项目专业质量检查员： 年 月 日监理（建设）单位验收结论监理工程师：（建设单位项目专业技术负责人） 年 月 日专用灯具安装检验批质量验收记录表GB50303-2002060508单位（子单位）工程名称分部（子分部）工程名称验收部位施工单位项目经理分包单位分包项目经理施工执行标准名称及编号施工质量验收规范规定施工单位检查评定记录监理（建设）单位验收记录主控项目136V及以下行灯变压器和行灯安装第20.1.1条2游泳池和类似场所灯具的等电位联结，电源的专用漏电保护装置第20.1.2条3手术台无影灯的固定、供电电源和电线选用第20.1.3条4应急照明灯具的安装第20.1.4条5防爆灯具
