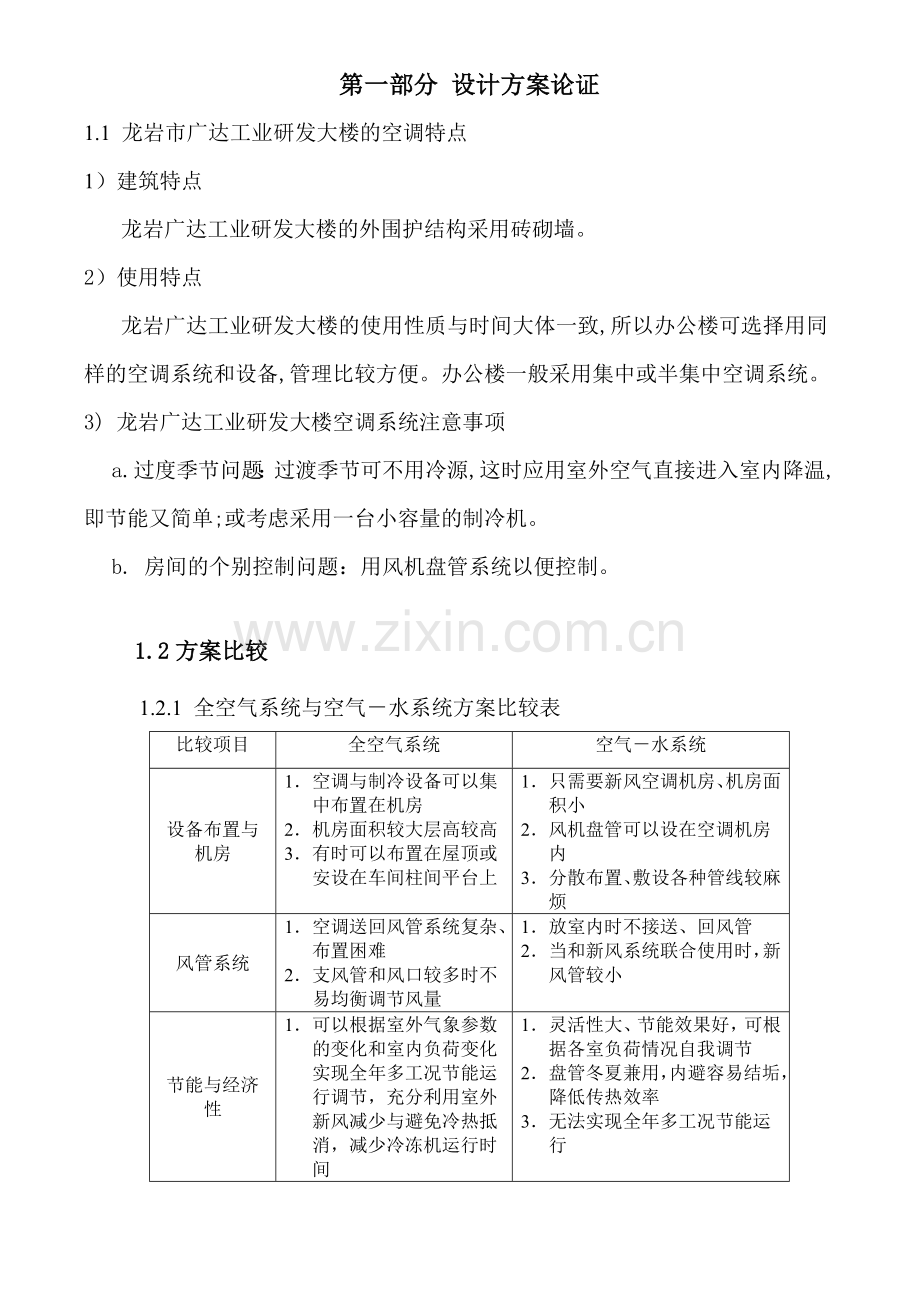

第一部分 设计方案论证
1.1 龙岩市广达工业研发大楼的空调特点
1）建筑特点
龙岩广达工业研发大楼的外围护结构采用砖砌墙。
2）使用特点
龙岩广达工业研发大楼的使用性质与时间大体一致,所以办公楼可选择用同样的空调系统和设备,管理比较方便。办公楼一般采用集中或半集中空调系统。
3) 龙岩广达工业研发大楼空调系统注意事项
a.过度季节问题：过渡季节可不用冷源,这时应用室外空气直接进入室内降温,即节能又简单;或考虑采用一台小容量的制冷机。
b. 房间的个别控制问题：用风机盘管系统以便控制。

1.2方案比较
1.2.1 全空气系统与空气－水系统方案比较表
比较项目
全空气系统
空气－水系统
设备布置与机房
1． 空调与制冷设备可以集中布置在机房
2． 机房面积较大层高较高
3． 有时可以布置在屋顶或安设在车间柱间平台上
1． 只需要新风空调机房、机房面积小
2． 风机盘管可以设在空调机房内
3． 分散布置、敷设各种管线较麻烦
风管系统
1． 空调送回风管系统复杂、布置困难
2． 支风管和风口较多时不易均衡调节风量
1． 放室内时不接送、回风管
2． 当和新风系统联合使用时，新风管较小
节能与经济性
1． 可以根据室外气象参数的变化和室内负荷变化实现全年多工况节能运行调节，充分利用室外新风减少与避免冷热抵消，减少冷冻机运行时间
2． 对热湿负荷变化不一致或室内参数不同的多房间不经济
3． 部分房间停止工作不需空调时整个空调系统仍需运行不经济
1． 灵活性大、节能效果好，可根据各室负荷情况自我调节
2． 盘管冬夏兼用，内避容易结垢，降低传热效率
3． 无法实现全年多工况节能运行

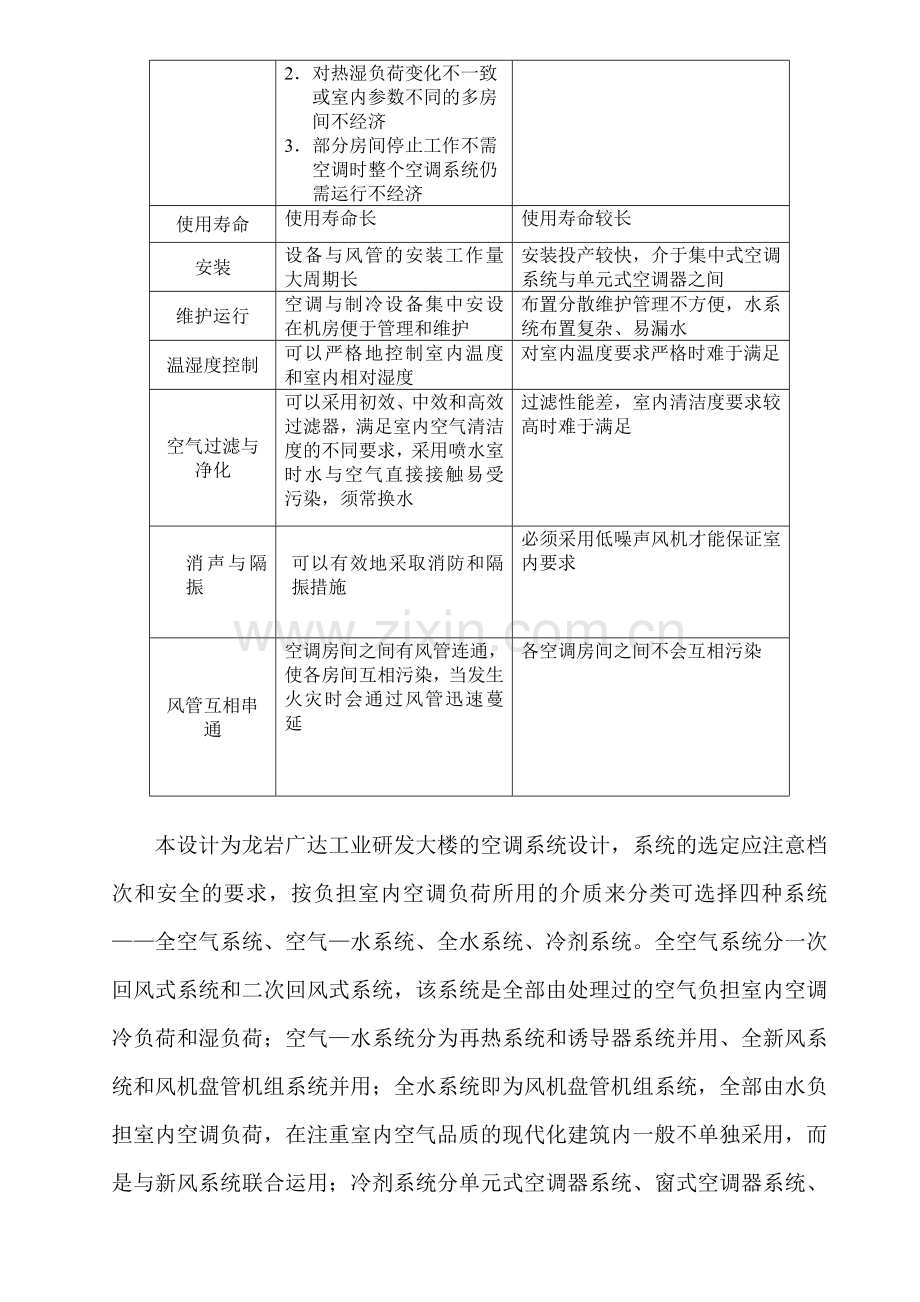

使用寿命
使用寿命长
使用寿命较长
安装
设备与风管的安装工作量大周期长
安装投产较快，介于集中式空调系统与单元式空调器之间
维护运行
空调与制冷设备集中安设在机房便于管理和维护
布置分散维护管理不方便，水系统布置复杂、易漏水
温湿度控制
可以严格地控制室内温度和室内相对湿度
对室内温度要求严格时难于满足
空气过滤与净化
可以采用初效、中效和高效过滤器，满足室内空气清洁度的不同要求，采用喷水室时水与空气直接接触易受污染，须常换水
过滤性能差，室内清洁度要求较高时难于满足
消声与隔振
可以有效地采取消防和隔振措施
必须采用低噪声风机才能保证室内要求
风管互相串通
空调房间之间有风管连通，使各房间互相污染，当发生火灾时会通过风管迅速蔓延
各空调房间之间不会互相污染

本设计为龙岩广达工业研发大楼的空调系统设计，系统的选定应注意档次和安全的要求，按负担室内空调负荷所用的介质来分类可选择四种系统——全空气系统、空气—水系统、全水系统、冷剂系统。全空气系统分一次回风式系统和二次回风式系统，该系统是全部由处理过的空气负担室内空调冷负荷和湿负荷；空气—水系统分为再热系统和诱导器系统并用、全新风系统和风机盘管机组系统并用；全水系统即为风机盘管机组系统，全部由水负担室内空调负荷，在注重室内空气品质的现代化建筑内一般不单独采用，而是与新风系统联合运用；冷剂系统分单元式空调器系统、窗式空调器系统、分体式空调器系统，它是由制冷系统蒸发器直接放于室内消除室内的余热和余湿。对于较大型公共建筑，建筑内部的空气品质级别要求较高，全水系统和冷剂系统只能消除室内的余热和余湿，不能起到改善室内空气品质的作用。

1.3 方案的确定
龙岩市广达工业研发大楼采用风机盘管。因为龙岩市某办公楼人员较小，同时各房间冷热负荷并不相同需要进行个别的调节，导致热湿比不同，所以全空气系统并不适合。设有风机盘管可满足室内的冷热负荷。　
风机盘管空调方式，这种方式风管小，可以降低房间层高，但维修工作量大，如果水管漏水或冷水管保温不好而产生凝结水，对线槽内的电线或其它接近楼地面的电器设备是一个威胁，因此要求确保管道安装质量。风机盘管加新风系统占空间少，使用也较灵活，但空调设备产生的振动和噪音问题需要采取切实措施予以解决。对于该系统所存在的缺点，可在设计当中根据具体的问题予以解决和弥补。

1.4 风机盘管机组的结构和工作原理
风机盘管机组是空调机组的末端机组之一,就是将通风机、换热器及过滤器等组成一体的空气调节设备。机组一般分为立式和卧式两种,可以按室内安装位置选定,同时根据室内装修要求可做成明装或暗装。风机盘管通常与冷水机组(夏)或热水机组(冬)组成一个供冷或供热系统。风机盘管是分散安装在每一个需要空调的房间内(如宾馆的客房、医院的病房、写字楼的各写字间等)。
风机盘管机组中风机不断循环所在房间内的空气和新风，使空气通过供冷水或供热水的换热器被冷却或加热，以保持房间内温度。在风机吸风口外设有空气过滤器，用以过滤被吸入空气中的尘埃，一方面改善房间的卫生条件，另一方面也保护了换热器不被尘埃所堵塞。换热器在夏季可以除去房间的湿气，维持房间的一定相对湿度。换热器表面的凝结水滴入接水盘内，然后不断地被排入下水道中。
机组由风机、电动机、盘管、空气过滤器、室温调节装置及箱体等组成(见图3.1)

构造图

第二部分 设计说明
一、设计内容及设计依据：
（一）设计内容及范围
1、工程概况：
该工程项目地处福建省龙岩市，为广达工业研发大楼中央空调安装工程，其空调面积约为 1345 m2。按照建筑使用特点设计，要求实现建筑使用范围的夏季制冷、冬季供暖。
2、设计内容：整层建筑的中央空调系统。

（二）设计依据
1、《采暖通风与空气调节设计规范》GB50019-2003
2、《高层民用建筑设计防火规范》2001年版（GB50045-95）
3、《采暖通风与空调设计手册》GBJ16-87
4、《建筑设计防火规范》2001年版（GBJ16-97）
5、《建筑给水排水设计规范》GB50015—2003

二、设计参数
（一）室外空调设计参数：
夏季空调计算干球温度：35℃
夏季空调计算湿球温度：27℃
冬季空调计算干球温度：5℃
冬季室外相对湿度： 70%

（二）室内空调设计参数：
房间类型
夏季设计温度
湿度
冬季设计温度
湿度
办公室
25～27℃
湿度45～65％
18～20℃
湿度50～65％

三、设计选型：
（一）设备选型
按所提供的情况，该办公楼的空调面积约为1345平方米。
制冷参数: 室内盘管按每平方米300 W计算。

（二）、空调主机的选择：
考虑空调使用与维修的方便性，本方案选择三台型号为：LSQ66R4型风冷冷热水机组。
风冷冷热水机组：单台机组名义制冷量66 KW；单台机组名义制热量68 KW。

（三）、空调水泵的选择：由于办公楼的空调使用时间较长，故水泵应考虑备用（一用一备）。
空调水泵的选择：设计流量为27方米/小时，扬程约是28 m。

LSQ66R4机组外形图

第三部分 哈思空调产品简述
一． 哈思空调机优点：
1、配件精良。
主要部件由美国和日本的最优制造商提供，哈思风冷系列机组所选配件同样精良，西门子控制器、日立涡旋式压缩机、德国施耐德交流接触器、爱默生热力膨胀阀，SWEP/MULTISACK板式换热器等，高质量的材料加上最醇熟的工艺早就了机组的高性能。
2、数字化控制
机组采用西门子控制器，通过操作面板可进行机组运行的温度、时间、模式设置，利于集中管理、监控。
运行出现故障时，可通过控制面板上的故障代码判断故障原因，及时采取正确的措施。

第四部分 方案的优越性
1、 和螺杆机相比，采用风冷式冷热水机组具有安全、可靠，节省机房的面积，节约建筑面积，寿命长，运行管理费用省的优越性。
2、 和螺杆机相比，具有一机多用的功能，能一年四季为室内提供空调供应。
3、 采用风冷式冷热水机组，没有冷却水系统，省掉了冷却塔、水泵和冷却水管路系统的投资和安装工作，节约了此项的费用，在平时运行时节约了大量的冷却水消耗。
4、 和螺杆机相比，无须投入大量的运行、维修人员费用，节约运行费用。
5、与螺杆机相比，采用风冷式冷热水机组，自动化程度高，负荷调节范围宽广，在不同季节和负荷下更能符合调节上的要求，具有常规中央空调无法比拟的负荷试用性，具有非常明显的节能性。特别是在夜间、过度季节，低负荷时更明显；
6、单机维护、维修时，对空调的使用不会造成任何影响，传统常规中央空调维护、维修时对空调使用会有很大影响；
7、机组启动对电网冲击小，不会向传统常规中央空调那样单机启动电流非常大，对电网冲击很大，要求配电配置富裕量大；
8、年运行维护费用低，只是传统常规中央空调的一半左右。

各种机组的对比
机组类型
条 件
螺杆式
冷水机组
溴化锂
冷水机组
风冷式
冷热水机组
冷冻水泵
√
√
√
冷却塔
√
√

冷却水泵
√
√

锅炉
√
√

机房
√
√

专人管理费
√
√

生产许可证&荣誉证书

部分证书
