2014年上学期高二高考部第二次月考
机械基础试题卷
总分：100分 时间：80分钟
班级：___________ 姓名：____________
一、填空题（每空1分，共28分）
1、常见的间歇运动机构有 和 。
2、传动带的主要形式有平带传动、V带传动、 带和 带四种。
3、V带的横截面形状为倒梯形，工作面是___________。
4、棘轮机构的从动件超越主动件转动的特性，称为棘轮机构_____________。
5、齿轮的切削加工，按其原理不同，可分为________和________两种。
6、惰轮在轮系中只能改变_________，而不能改变传动比。
7、双螺旋机构可分为两种：即差动螺旋机构和_____________，前者两螺旋线旋向_______，
后者两螺旋线旋向_______。
8、如果一双头螺旋机构的转速为20r/min，螺距为1.5mm，则该螺旋机构的可动部分的移动速度为_____________。
9、压印在三角带表面“A2500”中“A”表示_______，2500表示_____________。
10、带轮的结构形式根据带轮_____________决定，通常有__________、__________、__________三种。
11、齿轮失效主要现象是__________、____________、____________、___________及塑性变形。
12、V带传动的主要失效形式是 __________和 ____________。
13、已知一斜齿圆柱齿轮的法面模数为3mm，分度螺旋角为180，则其端面模数为_______。
14、棘轮转向调整的两种方法是_________________和___________________。

二、 选择题（每题2分，共30分）
1、曲柄转动导杆机构是由______演变而来的。 （ ）
A.曲柄摇杆机构 B.双摇杆机构
C.双曲柄机构 D.以上都不对
2、有一双头螺旋机构，其螺距是3mm,如螺母移动0.05mm，刻度盘转一格，则此刻度盘应均匀刻_________条线。 （ ）
A. 60 B.120 C. 61 D.121

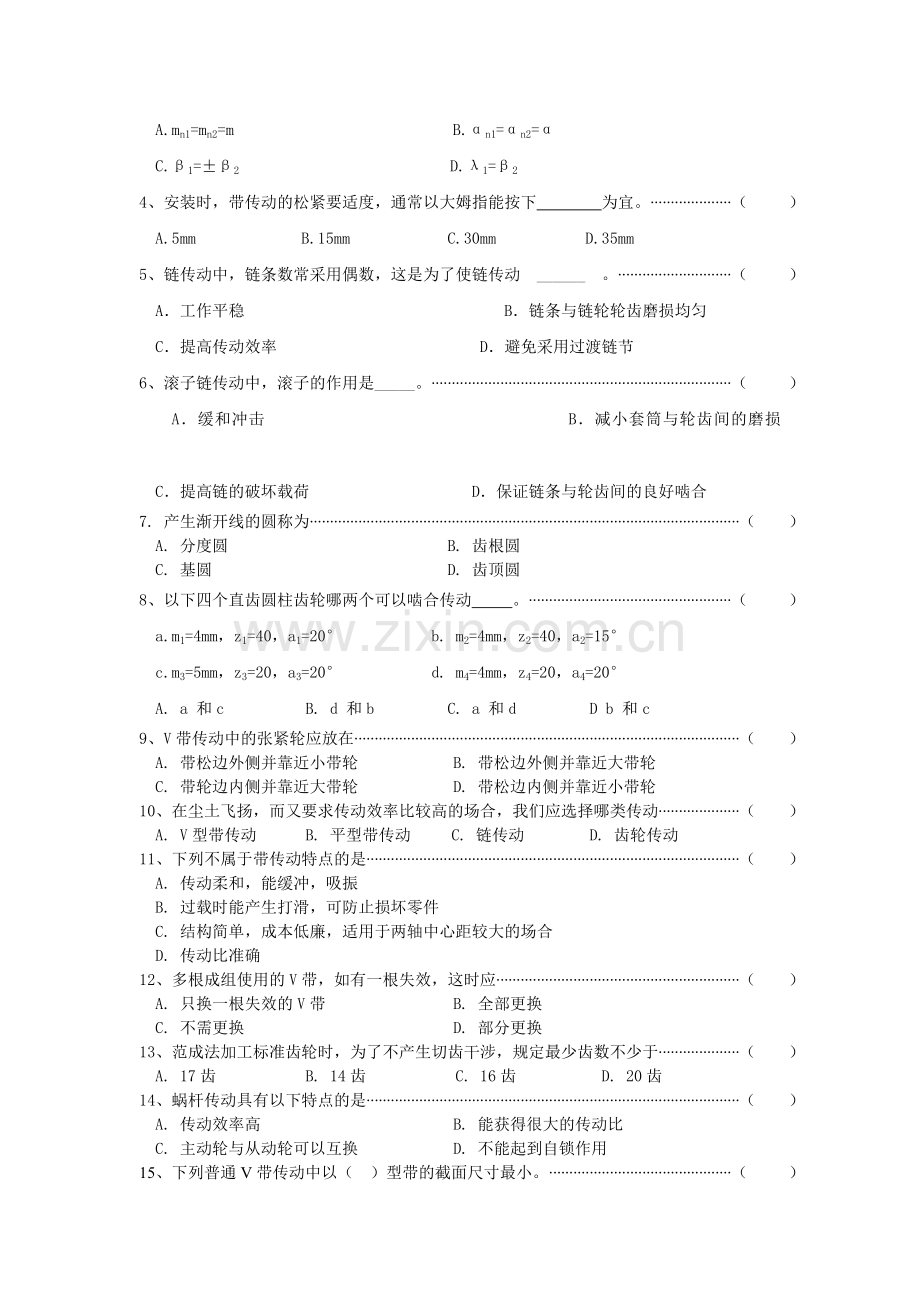

3、以下不是斜齿圆柱齿轮传动正确啮合条件的是 （ ）
A.mn1=mn2=m B.αn1=αn2=α
C.β1=±β2 D.λ1=β2
4、安装时，带传动的松紧要适度，通常以大姆指能按下 为宜。 （ ）
A.5mm B.15mm C.30mm D.35mm
5、链传动中，链条数常采用偶数，这是为了使链传动 ______ 。 （ ）
A．工作平稳        B．链条与链轮轮齿磨损均匀
C．提高传动效率     D．避免采用过渡链节
6、滚子链传动中，滚子的作用是_____。 （ ）
  A．缓和冲击            B．减小套筒与轮齿间的磨损
C．提高链的破坏载荷    D．保证链条与轮齿间的良好啮合
7. 产生渐开线的圆称为 （ ）
A. 分度圆 B. 齿根圆
C. 基圆 D. 齿顶圆
8、以下四个直齿圆柱齿轮哪两个可以啮合传动 。 （ ）
a.m1=4mm，z1=40，a1=20° b. m2=4mm，z2=40，a2=15°
c.m3=5mm，z3=20，a3=20° d. m4=4mm，z4=20，a4=20°
A. a 和c B. d 和b C. a 和d D b 和c
9、V带传动中的张紧轮应放在 （ ）
A. 带松边外侧并靠近小带轮 B. 带松边外侧并靠近大带轮
C. 带轮边内侧并靠近大带轮 D. 带松边内侧并靠近小带轮
10、在尘土飞扬，而又要求传动效率比较高的场合，我们应选择哪类传动 （ ）
A. V型带传动 B. 平型带传动 C. 链传动 D. 齿轮传动
11、下列不属于带传动特点的是 （ ）
A. 传动柔和，能缓冲，吸振
B. 过载时能产生打滑，可防止损坏零件
C. 结构简单，成本低廉，适用于两轴中心距较大的场合
D. 传动比准确
12、多根成组使用的V带，如有一根失效，这时应 （ ）
A. 只换一根失效的V带 B. 全部更换
C. 不需更换 D. 部分更换
13、范成法加工标准齿轮时，为了不产生切齿干涉，规定最少齿数不少于 （ ）
A. 17齿 B. 14齿 C. 16齿 D. 20齿
14、蜗杆传动具有以下特点的是 （ ）
A. 传动效率高 B. 能获得很大的传动比
C. 主动轮与从动轮可以互换 D. 不能起到自锁作用
15、下列普通V带传动中以（    ）型带的截面尺寸最小。 （ ）
A、Y型     B、A型   C、E型  D、C型
三、判断题（每题1分，共8分）
（   ）1、标准直齿圆柱齿轮的分度圆上的齿厚随齿数的增大而增大。
（    ）2、在齿廓渐开线的不同位置上，压力角不同，距基圆远，压力角大。
（    ）3、在设计齿轮时，模数可以取标准系列值，也可随意定一个模数。
（    ）4、不同齿数，相同模数的标准渐开线直齿圆柱齿轮分度圆上的压力角相等，齿厚不等。
（    ）5、基圆相同渐开线的形状相同，基圆越大，渐开线越弯曲。
（    ）6、由于链传动是啮合传动，所以它对轴产生的压力比带传动大得多。
（    ）7、模数m＝4mm的标准直齿圆柱齿轮，齿高h＝9mm。
（    ）8、齿轮参数中最基本的参数是齿数、模数、压力角。

四、分析题（6分）
1、如图所示的螺旋机构中，A部位为左旋螺纹，PA=5mm，B部位为右旋螺纹，PB=5mm，当螺杆沿箭头方向转180度地，螺母C的移动量及移动方向如何？

四、 计算题（第1题10’，第2题10’，第3题8分）
1、已知一对渐开线标准外啮合圆柱直齿轮传动，其模数m=10mm，压力角a=20°，中心距a=350mm，传动比i=9/5，试计算齿轮的主要几何尺寸。（10’）

2、 如右图所示轮系中，已知z1=20, z2=40, z3= 25,z4=30, z5=2, z6=38, z7=22，z8=66,D=100mm，n1=200r/min。
试求：①若要使重物G上升，标出各轮及摇把的转向；（3’）
②重物上升的速度（m/s）。（9’）

1
2
3
4
5
7
6
8
9
G
D

5、一时钟轮系如图：S、M、H分别表示秒针、分针和时针，各齿轮齿数如下：ZE＝12，
ZD＝15，ZF＝12， ZG＝75，ZI＝10，且齿轮B、C模数相同，试求：齿轮A、B、C的齿数。
