ReadyNAS动手操作实验（五）

Remote插件

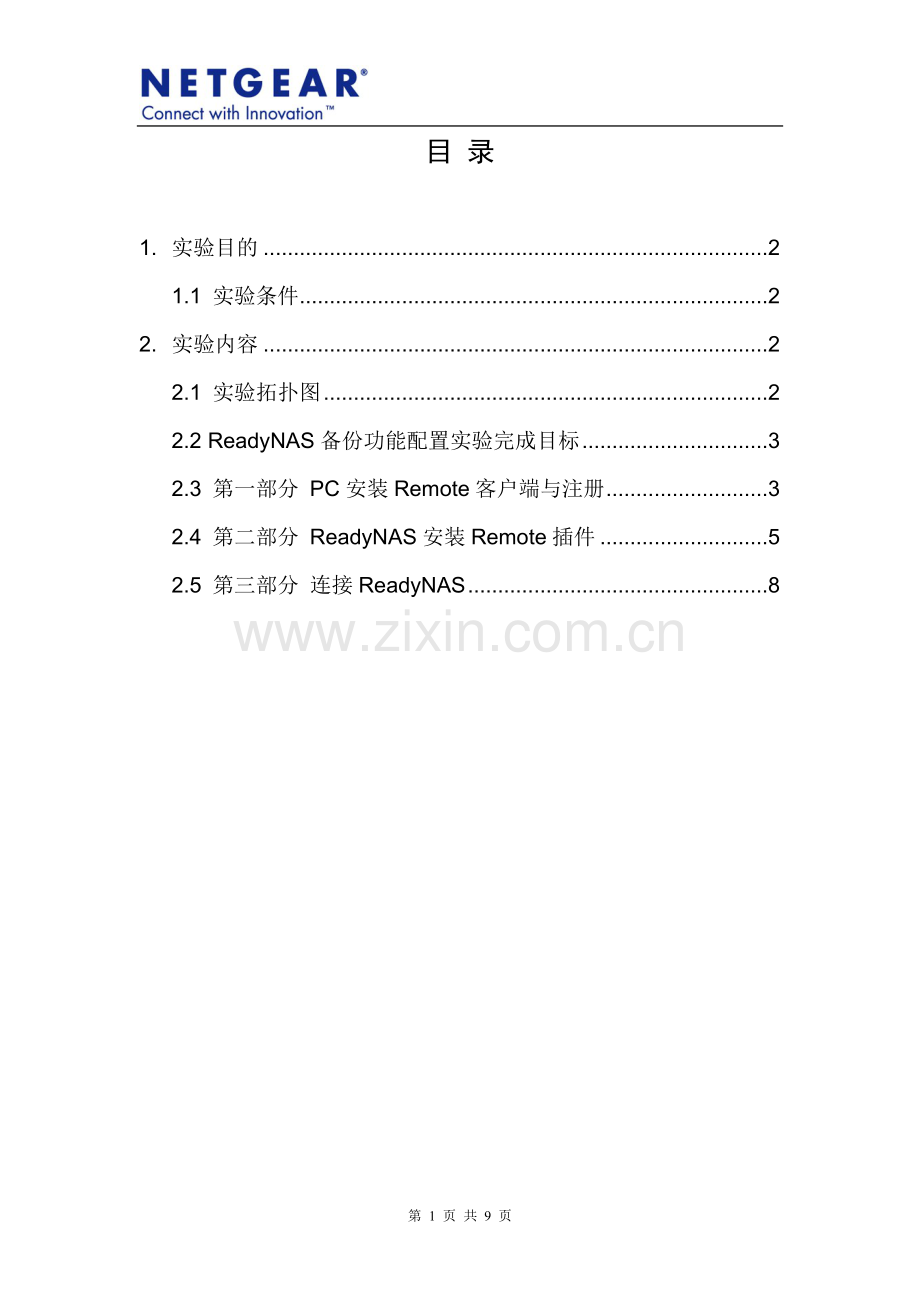

2010年1月目 录

1. 实验目的 2
1.1 实验条件 2
2. 实验内容 2
2.1 实验拓扑图 2
2.2 ReadyNAS备份功能配置实验完成目标 3
2.3 第一部分 PC安装Remote客户端与注册 3
2.4 第二部分 ReadyNAS安装Remote插件 5
2.5 第三部分 连接ReadyNAS 8

1. 实验目的

ReadyNAS存储作为NETGEAR存储产品线的重要组成部分，目前主要分为NAS网络存储与统一网络存储两个系列。
NAS网络存储包括：ReadyNAS Duo家用级、ReadyNAS NV+工作组级和ReadyNAS 1100部门级三大类。其中NV+和1100是具有相同的功能，Duo是在他们的基础上简化了比较复杂的商用功能。
统一网络存储包括：ReadyNAS NVX、ReadyNAS 2100、ReadyNAS Pro和ReadyNAS3200 4个系列。其中NVX和2100分别是NV+和1100的升级版，Pro是6槽的桌面式存储，而3200则是最新的12槽机架式存储。它们都增加了对iSCSI SAN的支持，可以建立iSCSI Target，主要是针对商业用户的数据库应用而设计的。
所有的ReadyNAS都支持插件功能，包括熟悉的BitTorrent和ReadyNAS Photos。现新推出了两个插件Remote和RALUS，本实验的目的是让大家掌握Remote插件的配置和使用。

Remote插件简介
是一款实现远程安全访问数据的工具（浏览器），无论是局域网或互联网，都像在局域网内访问一样。

通过 ReadyNAS Remote 实现的远程访问与其他远程访问有若干不同之处：

1. 设置简单，没有复杂的路由器设置的处理；
2. 可通过文件浏览器或基于 CIFS/SMB 的探测器实现拖拽文件的操作，无需学习新的文件管理器，或应付的 Web 接口；
3. 所有文件的权限和安全设置统统被保留，与在 LAN 中使用毫无分别；
4. 最后，所有数据是通过加密通道安全传输的，保证了双向传输无法被窥探。

1.1 实验条件
完成实验需要以下设备

1. ReadyNAS一台
2. 一台交换机
3. PC一台

2. 实验内容
2.1 实验拓扑图

图一 实验拓扑图

2.2 ReadyNAS备份功能配置实验完成目标

1. 实现将Remote客户端安装至PC，并注册帐号。
2. 实现将Remote安装至ReadyNAS。
3. 实现通过Remote客户端连接ReadyNAS，并访问数据。
2.3 第一部分 PC安装Remote客户端与注册
1. Remote客户端支持的操作系统包括Windows XP/Vista和Mac OS。
Remote Client for Windows:

Remote Client for OS X:

2. 确认PC与ReadyNAS网络能连通，并且PC没有启用屏蔽SSH和CIFS协议的防火墙等软件。
3. 开始安装Remote客户端。如下图二

图 二

4. 跟随向导完成安装。最后是进行 ReadyNAS Remote 用户 ID 的创建，此 ID 将在之后的远程访问时用到。如下图三

图 三
5. 一旦创建好用户 ID，ReadyNAS Remote 将以此帐号进行登录。但此时，你尚不能访问任何 ReadyNAS，直至在 ReadyNAS 上设置允许该用户对其进行访问。如下图四

图 四

2.4 第二部分 ReadyNAS安装Remote插件
1. 对于 ReadyNAS Duo/NV+/1100，须使用4.1.5及以上版本的固件，而 ReadyNAS Pro/NVX/2100 须用4.2.4及更高版本的固件。
2. 根据以下型号下载Remote插件。
ReadyNAS Add-on for Duo/NV+/1100/600/X6:

ReadyNAS Add-on for Pro/NVX/2100:

3. 打开管理页面，进入“系统 → 更新 → 本地”界面，在本地 PC 找到并上传插件安装文件。如下图七

图 七

4. 安装好插件后，进入“服务 → 安装”AddOns，可见到 ReadyNAS Remote 服务。如下图八

图 八
5. 点击 Manage ReadyNAS Remote，打开其管理页面。在 Lookup栏中填入 ReadyNAS Remote 的帐号，用户全称或者用户 ID 均可，然后点击 Find 进行查找。下例中用的是用户全称。如下图九

图 九
6. 查找成功则将显示相应的用户 ID。如下图十

图 十

7. 选中用户 ID，点击“Add”，将其添加到 Allowed 列表。务必记得点击 Apply Settings 保存更改。如下图十一

图 十一
8. 不要忘记检查 ReadyNAS Remote 服务是否已正常启动，查看服务右边的状态灯，绿色表示启动状态，如果是灰色，表示服务尚未启动。若服务的开关复选框已打勾，而状态灯仍未变成绿色，请尝试停止服务，并再次启动。如下图十二

图 十二

2.5 第三部分 连接ReadyNAS
1. 在 Windows 系统托盘中，右键单击 ReadyNAS Remote 图标，选择“Connect to ReadyNAS…”选项。如下图十三

图 十三

2. 你将在 Windows 文件浏览器中见到 ReadyNAS 条目。如下图十四

图 十四

3. 在 Windows 中，点击条目后即可通过 ReadyNAS 所设定的账号访问共享区。打开共享区就可进行文件拖拽操作了。如下图十五

图 十五
