第七章 技术标准和要求

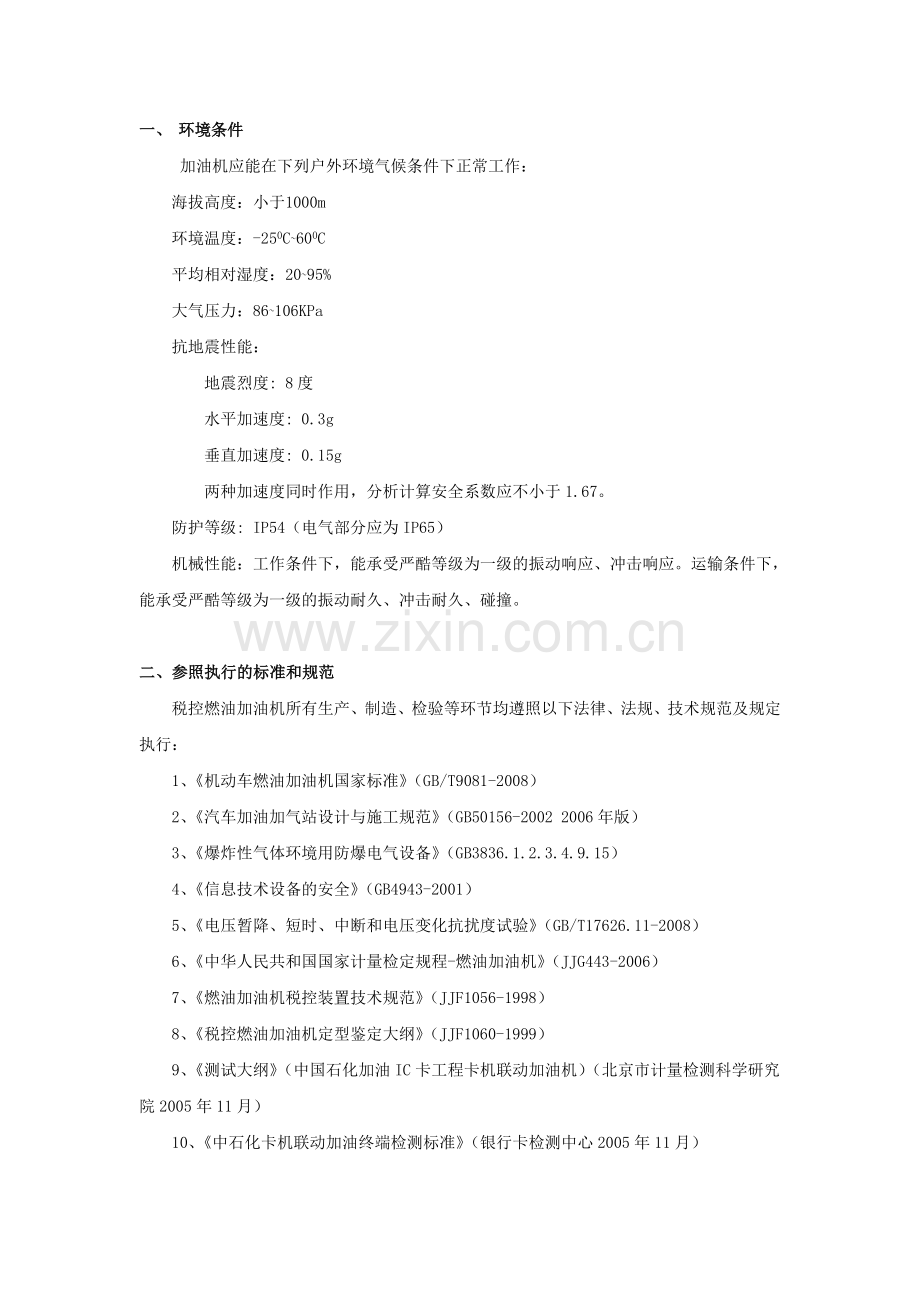

一、 环境条件
加油机应能在下列户外环境气候条件下正常工作：
海拔高度：小于1000m
环境温度：-250C~600C
平均相对湿度：20~95%
大气压力：86~106KPa
抗地震性能：
地震烈度: 8度
水平加速度: 0.3g
垂直加速度: 0.15g
两种加速度同时作用，分析计算安全系数应不小于1.67。
防护等级: IP54（电气部分应为IP65）
机械性能：工作条件下，能承受严酷等级为一级的振动响应、冲击响应。运输条件下，能承受严酷等级为一级的振动耐久、冲击耐久、碰撞。

二、参照执行的标准和规范
税控燃油加油机所有生产、制造、检验等环节均遵照以下法律、法规、技术规范及规定执行：
1、《机动车燃油加油机国家标准》（GB/T9081-2008）
2、《汽车加油加气站设计与施工规范》（GB50156-2002 2006年版）
3、《爆炸性气体环境用防爆电气设备》（GB3836.1.2.3.4.9.15）
4、《信息技术设备的安全》（GB4943-2001）
5、《电压暂降、短时、中断和电压变化抗扰度试验》（GB/T17626.11-2008）
6、《中华人民共和国国家计量检定规程-燃油加油机》（JJG443-2006）
7、《燃油加油机税控装置技术规范》（JJF1056-1998）
8、《税控燃油加油机定型鉴定大纲》（JJF1060-1999）
9、《测试大纲》（中国石化加油IC卡工程卡机联动加油机）（北京市计量检测科学研究院2005年11月）
10、《中石化卡机联动加油终端检测标准》（银行卡检测中心2005年11月）
11、《中国石化加油IC卡工程卡机联动加油机应用软件兼容性和基本功能控测纲要》（中国石化股份有限公司销售事业部2005年11月）
12、《加油站大气污染物排放标准》（GB20952-2007）
13、《声环境质量标准》（GB3096-2008）
14、《工业产品使用说明书总则》（GB9969.1-1998）
15、《中国石化加油站加油机形象标准手册》（中国石化股份有限公司销售事业部2009年6月）
16、符合《中石化加油机安全提升规范2.3 》
17、自助加油机符合《中石化IC卡授权自助式燃油加油机标准》。
三、技术要求
（一）加油机
1、加油机
1.1加油机应为适用于高等级公路加油站所需的卡机联动IC卡授权自助式税控燃油加油机，且加油机应具有分散式油气回收功能，油气回收装置（指真空泵、拉断阀、气液分离器和气液比调节阀主要部件）选用进口品牌（拟推荐维德路特、富兰克林、OPW、德国DURR或ELAFLEX），加油机必须经过国家计量、税务、质量、安全各部门的全面严格检验、测试和鉴定，同时取得税控功能合格证、防爆合格证和计量器具制造许可证。
1.2加油机采用四枪双油品加油机，外形为高架式（上出油管、胶管悬挂），钣金喷塑，色彩美观、做工精良。四只油枪可同时加油，分别独立计量。采用进口计量器（拟推荐日本龙野、日本TMC、稳牌、意大利新比隆、吉尔巴克）。柴油加油机最大流量Qmax＝70升/分；汽油加油机最大流量 Qmax＝45升/分。
1.3加油机要求带大液晶显示屏（金额和升数为同一个液晶屏，尺寸不小于145*92，加油机操作带中文提示及语音提示功能），具有IC卡机联动功能，配带小票打印机，大液晶显示屏的屏幕文字显示要求昼夜明亮清晰。满足现有国家技术监督部门及中石化《中国石化加油集成电路（IC）卡应用规范卡机联动加油机安全提升规范V2.3（试行稿）》有关加油机PSAM卡安全提升功能要求，并提供相关认证文件。
1.4采用原装进口自封式油枪（拟推荐VR、ZVA或OPW），柴油最大流量可达70升/分，汽油最大流量可达45升/分。油枪软管长度：柴油胶管不低于6米；汽油油气回收胶管不低于4.5米。油枪软管采用GOODYEAR胶管。
1.5加油计量精度应满足+0.3%～-0.3%。
1.6加油机噪音应小于70dB、故障率低于0.005次/年·枪，使用寿命要求大于1200万升，并能适应郊区电压波动大的环境，供应商应考虑稳压电源的配备。
1.7加油机应具备工业级电路宽电源电压设计，耐冲击、高可靠的安全防爆性能和良好的抗电磁干扰性能；具有电脑自动诊断故障功能，并有IC卡接口及税控接口。
1.8加油机应配备地脚螺栓及保护接地用的专用接地端子。
1.9流量计使用寿命不小于1200万升。
2、潜油泵
2.1潜油泵式加油机所配带的潜油泵品牌为红夹克潜油泵或蓝夹克潜油泵（柴油需选用大流量，随机配置紧急切断阀）。
2.2潜油泵最长水平输送距离应大于70米。
2.3潜油泵式加油机所配带的潜油泵应为免维护产品。
3、液位监测系统
3.1要求计量准确可靠，能够测量、统计存油量、销售量、卸油量，同时管理5个油罐。
3.2能够及时显示油位高度、水位高度，指示警告液位。
3.3与中央管理机信息连通，在电脑屏幕上直观反应油罐中的液位及油量，并打印报表。
3.4液位检测系统的精度应达到0.02毫米。
3.5液位检测系统拟推荐选用原装进口维德路特（包括磁致伸缩探棒）。
4、中央管理机(应用软件采用中石化亚太后台管理系统)
5、电控箱
由加油机成套提供，满足使用要求。
6、备品备件：加油机配备在质量保证期内（24个月）足够使用的备品备件。
（二）油气回收改造
1、对于二次油气回收改造，要求加油机应具有分散式油气回收功能，油气回收装置（指真空泵、拉断阀、气液分离器和气液比调节阀主要部件）选用进口品牌（拟推荐维德路特、富兰克林、OPW、德国DURR或ELAFLEX），隔爆电机建议选用天津驰达、沈阳强微和大明国产品牌。改造后的加油机必须符合国家计量、税务、质量、安全、环保等部门的有关要求，同时保证其税控功能合格证、防爆合格证和计量器具制造许可证的一致性。
2、具有油气回收油功能的汽油加油枪采用原装进口自封式油枪（拟推荐VR、ZVA或OPW），汽油最大流量可达45升/分。汽油油枪油气回收软管采用GOODYEAR胶管，其长度不低于4.5米。
3、改造后的加油计量精度应满足+0.3%～-0.3%。
4、改造后的加油机噪音应小于70dB、故障率低于0.005次/年·枪，并能适应郊区电压波动大的环境，供应商应考虑稳压电源的配备。
5、分散式油气回收系统主要技术指标如下：
序号
技术指标
描述
1
工艺技术
机械式油气比例调节分散式油气回收系统
2
适用机型
国内主流1~6枪加油机型
3
油气回收流量
2×53L/min
4
气液比
(1.00~1.20)/1
5
油气回收率
95%
6
运行噪音大小
£70dB
7
运行能耗
单电机单泵单枪：0.187Kw•h（最大）
0.086Kw•h（最小）
0.137Kw•h（平均）
单电机双泵双枪：0.247Kw•h（最大）
0.057Kw•h（最小）
0.152Kw•h（平均）
8
运行环境温度要求
-25 °C ~ +60 °C
9
运行环境相对湿度
20~95%RH
10
电源要求
230VAC±15%,3A；380VAC±15%,1A
11
整系统使用寿命
8N
12
防爆等级
Exsd II AT3
6、对于一次油气回收改造，要求采用在储油卸油管道上设置卸油防溢阀（要求选用OPW等进口品牌）；一次油气回收气相接口应采用自闭式快速接头（建议选用OPW等进口品牌）；气相管道（含呼吸管道）上的球阀建议选用铝质球阀；在汽油罐的通气管管口设置呼吸阀（或称真空压力阀），选用呼吸阀的工作正压宜为2kPa～3kPa，工作负压宜为1.5kPa～2kPa。

加油站改造工程项目内容
序
项目内容描述
单位
规格型号
备注
1
土建

1.01
清罐
只
含清罐、压水、抽水、封罐及污染物处理及垫片更换

1.02
加油机拆除
台
旧设备拆除、处理及外运
注意保护供电线路
1.03
现有潜油泵拆除
套
旧设备拆除、处理及外运
注意保护供电线路
1.04
现有液位仪拆除
套
旧设备拆除、处理及外运
注意保护数据线路
1.05
标识牌
个
制作、安装

1.06
加油站站房地砖恢复
平方米

一级站标准
1.07
场地开挖\外运\C30含垫层　
平方米
道渣30CM,二灰碎石20CM,C30混凝土22CM
现场制作
1.08
混凝土场地切切割、开挖、外运、修复
M
宽度50公分，深度按油气回收管坡度

1.09
加油岛，油机座更换,护边油漆
座

1.10
现有人孔井打孔、修复
只

1.11
排气管油漆
项
除锈，二道防锈漆，二道银粉漆

1.12
路沿侧石修补
米

1.13
罐区围堰修补
平方米

1.14
集中卸油口
只

现场制作
1.15
油罐区黄砂
立方米
粗砂回填

1.16
油罐区地面
平方米
10公分道渣,10公分C20混凝土

2
工艺及设备安装

2.01
原输油工艺管线试压检测
项

2.02
原输油工艺管线改造调整
项
无缝钢管直径40-50,含三油二布及附件
视现场情况，将原自吸泵式工艺管线改造成潜油泵式工艺管线（见设计资料）。
2.03
二次油气支管线
米
无缝钢管直径40-50,含三油二布及附件

2.04
二次油气主管线
米
无缝钢管直径80,含三油二布及附件

2.05
通气管安装
米
无缝钢管直径50,含三油二布及附件

2.06
一次油气回收管
米
无缝钢管直径80,含三油二布及附件

2.07
防溢油阀及安装
套
美国EMCO,DN100

2.08
一次回油管快速接头
套

2.09
快开阀球阀及安装
套
直径100

2.10
快开阀球阀及安装
套
直径80

2.11
快开阀球阀及安装
套
直径50

2.12
压力真空帽及安装
套
直径50

2.13
通气帽及安装
套
直径50

2.14
加油机油气回收装置（分散式）改造
把（枪数）
中石化推荐产品

2.15
加油机（双油四枪）及安装
台
中高档型
柴油加油机应选择大流量型
2.16
液位仪及安装
台
计量级且带高液位报警功能

2.17
潜油泵及安装
台
1.5P型潜油泵

2.18
集液罐制作及安装
台

3
电气及仪表安装

3.1
静电接地极
项
修复及新增或改造设备的静电接地及检测

3.2
潜油泵电源线
米
潜油泵动力线：ZR-RVV-3×2.5-RC20
1潜泵穿1根
3.3
加油机电源线
米
加油机电源线：ZR-RVV-3×2.5-RC20 （尽量利旧）
1加油机穿1根
3.4
潜油泵控制线
米
潜油泵控制线：ZR-RVV-4×1.5-RC20
1加油机穿1根
3.5
加油站IC卡线
米
每机每油品一路(2×RVVP-8×0.5)-RC20
每台加油机1油品穿1根
3.6
液位仪线
米
液位移数据线：RVVP-4×1.0 RC20 （尽量利旧）

3.7
IC卡设备采购
项

见《加油IC卡设备采购说明》
