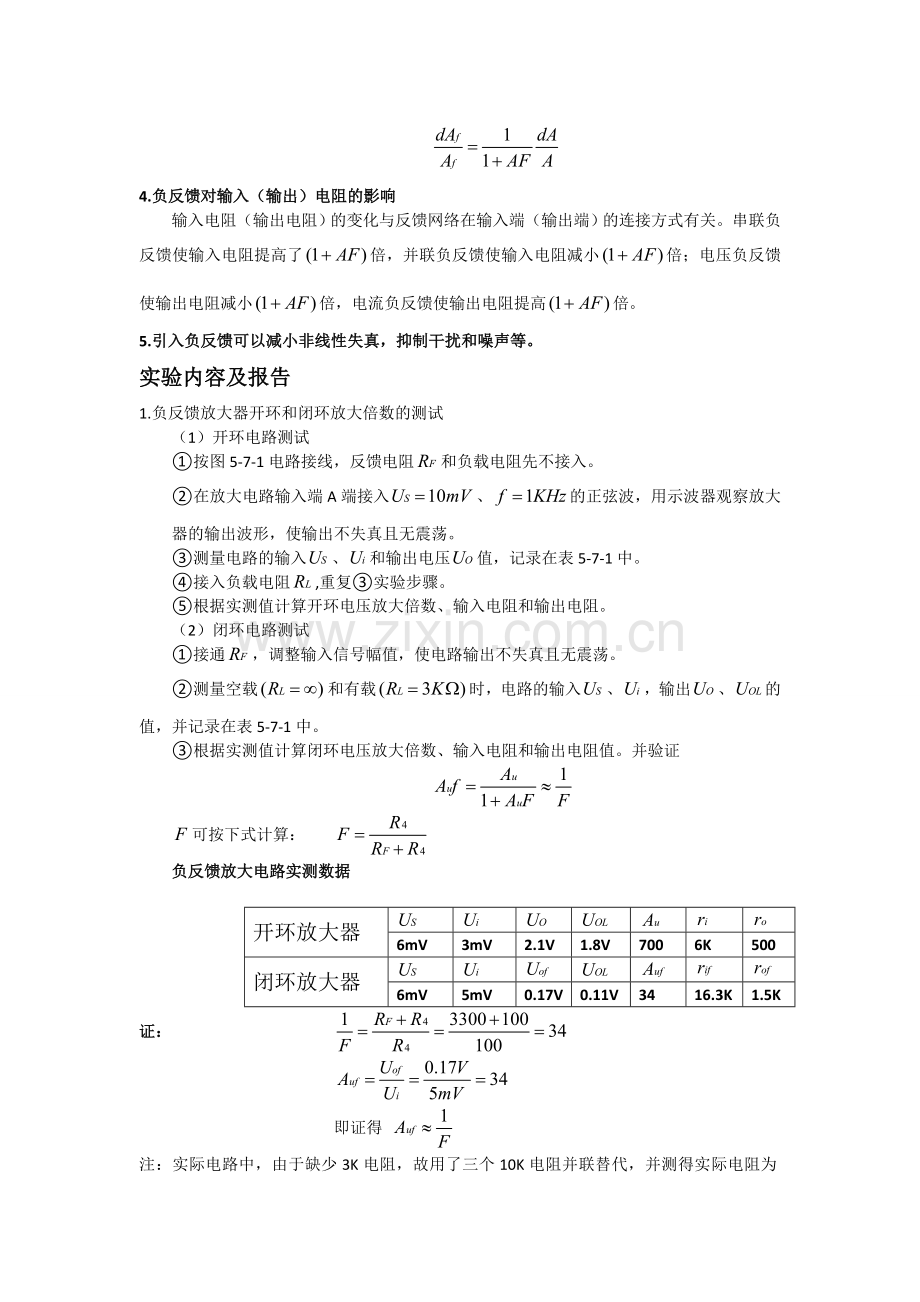

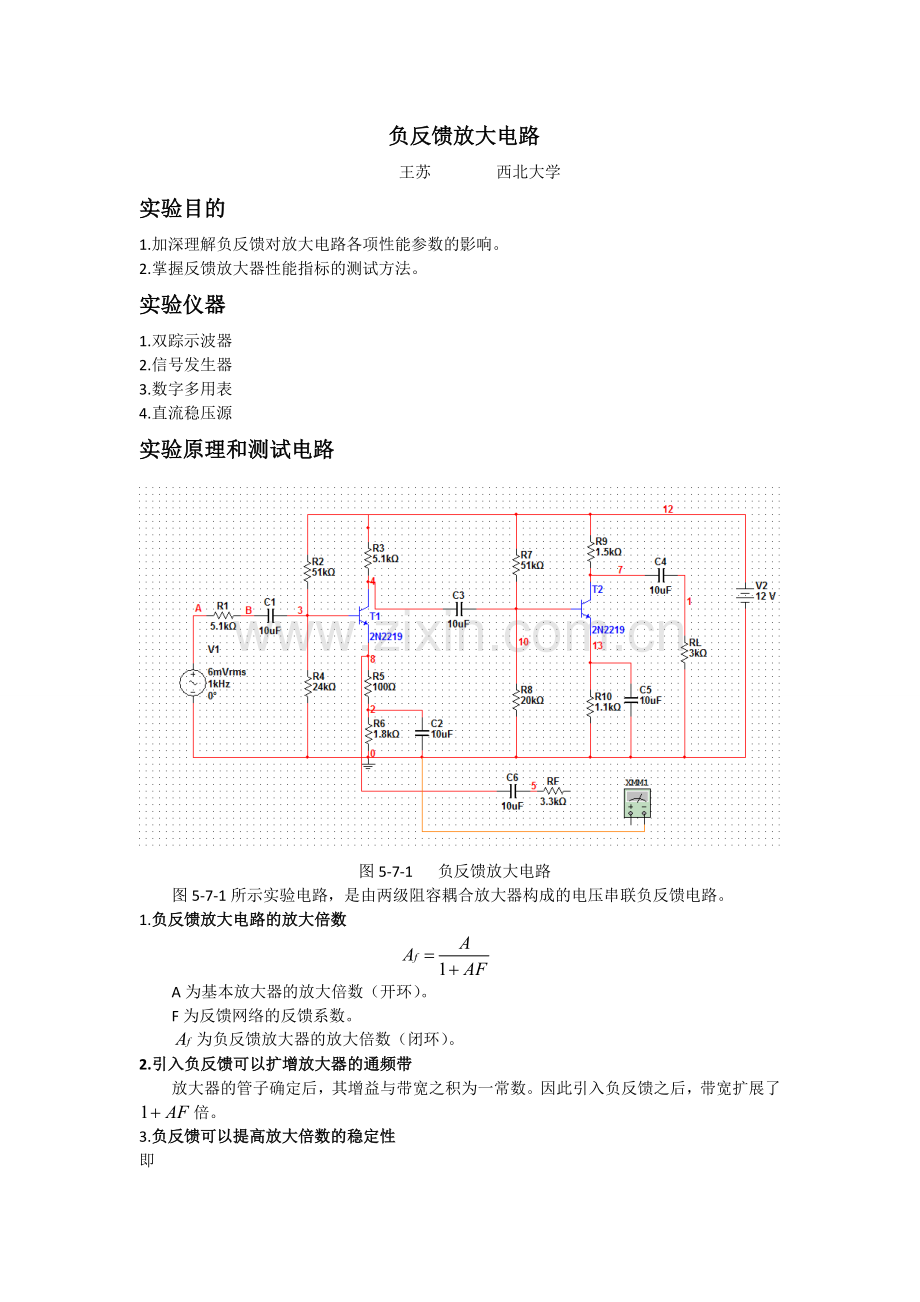

负反馈放大电路王苏西北大学实验目的 1. 加深理解负反馈对放大电路各项性能参数的影响。 2. 掌握反馈放大器性能指标的测试方法。实验仪器 1. 双踪示波器 2. 信号发生器 3. 数字多用表 4. 直流稳压源实验原理和测试电路图5-7-1 负反馈放大电路图5-7-1所示实验电路，是由两级阻容耦合放大器构成的电压串联负反馈电路。 1. 负反馈放大电路的放大倍数 A为基本放大器的放大倍数（开环）。 F为反馈网络的反馈系数。为负反馈放大器的放大倍数（闭环）。 2. 引入负反馈可以扩增放大器的通频带放大器的管子确定后，其增益与带宽之积为一常数。因此引入负反馈之后，带宽扩展了倍。 3. 负反馈可以提高放大倍数的稳定性即 4. 负反馈对输入（输出）电阻的影响输入电阻（输出电阻）的变化与反馈网络在输入端（输出端）的连接方式有关。串联负反馈使输入电阻提高了倍，并联负反馈使输入电阻减小倍；电压负反馈使输出电阻减小倍，电流负反馈使输出电阻提高倍。 5. 引入负反馈可以减小非线性失真，抑制干扰和噪声等。实验内容及报告 1. 负反馈放大器开环和闭环放大倍数的测试（1）开环电路测试 ①按图5-7-1电路接线，反馈电阻和负载电阻先不接入。 ②在放大电路输入端A端接入、的正弦波，用示波器观察放大器的输出波形，使输出不失真且无震荡。 ③测量电路的输入、和输出电压值，记录在表5-7-1中。 ④接入负载电阻,重复③实验步骤。 ⑤根据实测值计算开环电压放大倍数、输入电阻和输出电阻。（2）闭环电路测试 ①接通，调整输入信号幅值，使电路输出不失真且无震荡。 ②测量空载和有载时，电路的输入、，输出、的值，并记录在表5-7-1中。 ③根据实测值计算闭环电压放大倍数、输入电阻和输出电阻值。并验证可按下式计算：负反馈放大电路实测数据开环放大器 6mV 3mV 2.1V 1.8V 700 6K 500 闭环放大器 6mV 5mV 0.17V 0.11V 34 16.3K 1.5K 证：即证得注：实际电路中，由于缺少3K电阻，故用了三个10K电阻并联替代，并测得实际电阻为3.3K。即。负反馈放大电路仿真数据故开环放大器 6mV 3.237mV 2.708V 1.915V 836 5.97K 1.24K 闭环放大器 6mV 4.45mV 0.144V 0.141V 32 14.64K 63 证：而即证得 2. 负反馈对失真的改善作用 ①将图5-7-1电路中的断开，形成开环，调节信号发生器的输出幅度，使之逐渐加大，用示波器观察放大器的输出信号波形，使出现适当失真（注意不要过分失真）并记录失真波形幅度及此时的输入信号值。 ②将电路中接上，形成闭环，用示波器观察输出信号波形的情况，并适当地增加输入信号幅度，使放大器输出幅度接近开环时的输出信号失真波形幅度，记录此时输入信号值。并和实验步骤①进行比较，是否负反馈改善电路的失真。 ③若不变，但接入的基极（正反馈），会出现什么情况？实验验证之。 ④记录上述各步实验的波形图。实际实验数据开环放大器 7mV 1.9V 闭环放大器 65mV 1.2V 故负反馈改善了电路的失真。若将接入的基极（正反馈），则会出现如下图所示波形图。正反馈输出波形正反馈输入波形仿真实验数据当时，略微出现失真，此时输出幅度当时，略微出现失真，此时输出幅度。比较结果知，负反馈电路的接入改善了电路的失真。若将接入的基极（正反馈），则会出现如下图所示波形图。正反馈输出波形正反馈输入波形 3. 测放大器的频率特性 ①将图5-7-1电路的断开，形成开环，调节信号发生器的输出幅度，使，频率，用示波器观察放大器的输出波形，并调整示波器使波形充满屏幕的标度（注意不要出现失真，否则需改变输入信号的大小）。 ②逐步减小信号发生器的输出频率，用毫伏表监测输入端信号的幅度，使之保持上述的输入幅度不变，用示波器观测放大器的输出波形，直到其波形幅度减小为原来的70.7%，此时信号频率即为放大器的下限频率。 ③条件同②，但逐步增大信号发生器的频率可测得上限频率，计算频带宽度。 ④将电路的接上，形成闭环，重复①~③步骤，即可测量计算出闭环电路的，并比较与。实际实验数据开环放大器 185Hz 291kHz 闭环放大器 149Hz 1.57MHz 故 =291K-185=291KHz =1.57M-149=1.57MHz 即接入了负反馈的电路的通频带明显拓宽。仿真实验数据开环时此时输出幅度为1.6V，故应减小到为1.13V为止。即下图所示。闭环时此时输出幅度为200mV，故应减小到为141mV为止。即下图所示。开环放大器 410Hz 270kHz 闭环放大器 200Hz 2.4MHz 故 =270K-410=270KHz =2.4M-200=2.4MHz 即接入了负反馈的电路的通频带明显拓宽。
