山东理工大学金属切削机床试卷及答案19.doc

教研室主任签字： 日期：
系主任签字： 日期：

山东理工大学
～ 学年第 学期期末考试试卷
科目金属切削机床概论 考试班级 考试日期 月 日本试卷共 页

题目
一
二
三
四
五
六
七
八
九
十
十一
总分
分数

－、填空题（共计30分）
⒈要实现零件加工过程中所的各种运动，机床必须具备______ 、 _______和________。
⒉在机床上加工零件，通过刀具和工件的相对运动,用刀具的刀刃切削出所需形状的表面，其实质是_________。
⒊用车刀车圆锥螺纹时，需要__________运动_________运动和_______运动。
⒋形成发生线的方法有_________、___________、_________、_________。
⒌表面成形运动中，按其在切削加工中所起的作用分为________和_______，在表面成形运动中，必须有且只有一个__________。
⒍传动链中包括两类传动机构，一类_________，另一类_________，传动链据传动联系的性质，分为______和________。
⒎主轴箱运动输入轴Ⅰ上的皮带轮常用_______结构，采用此结构可使轴Ⅰ_______________。

试卷袋号
密

封

线

A B

姓名

班级

学号

第1页 ，共4页

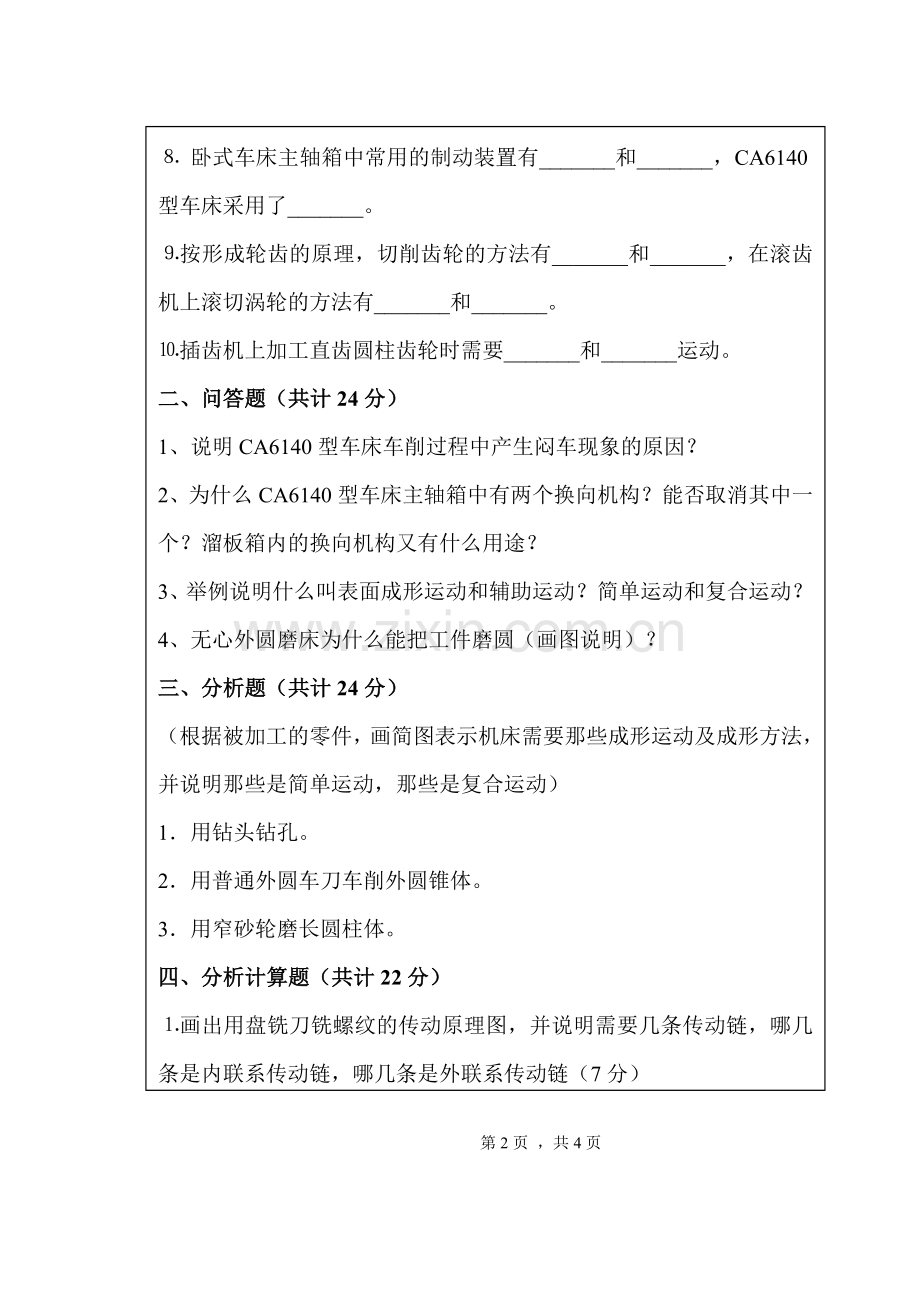

⒏ 卧式车床主轴箱中常用的制动装置有_______和_______，CA6140型车床采用了_______。
⒐按形成轮齿的原理，切削齿轮的方法有_______和_______，在滚齿机上滚切涡轮的方法有_______和_______。
⒑插齿机上加工直齿圆柱齿轮时需要_______和_______运动。
二、问答题（共计24分）
1、说明CA6140型车床车削过程中产生闷车现象的原因？
2、为什么CA6140型车床主轴箱中有两个换向机构？能否取消其中一个？溜板箱内的换向机构又有什么用途？
3、举例说明什么叫表面成形运动和辅助运动？简单运动和复合运动？
4、无心外圆磨床为什么能把工件磨圆（画图说明）？
三、分析题（共计24分）
（根据被加工的零件，画简图表示机床需要那些成形运动及成形方法，并说明那些是简单运动，那些是复合运动）
1．用钻头钻孔。
2．用普通外圆车刀车削外圆锥体。
3．用窄砂轮磨长圆柱体。
四、分析计算题（共计22分）
⒈画出用盘铣刀铣螺纹的传动原理图，并说明需要几条传动链，哪几条是内联系传动链，哪几条是外联系传动链（7分）

第2页 ，共4页

⒉按万能升降台铣床的传动系统图作下列各题（15分）：
⑴写出主运动传动链的传动路线，并分析主轴的转速级数，计算主轴的最高最低转速。
⑵写出垂直进给丝杠带动升降台运动的传动路线。

第3页 ，共4页

第4页 ，共4页

山东理工大学
～ 学年第 学期期末考试试卷
参考答案及评分标准
科目 金属切削机床概论 考试班级
本答案编写人 共 页
一、 是非题。
1.√ 2.× 3. × 4. × 5.√ 6.√ 7. × 8. × 9.√ 10×。
二.填空题。
1.钻床、摇臂钻床、最大钻床直径为40mm。
2.多片式摩檫、啮合、超越。
3.空套、滑移、固定。
4.使滚刀沿全长均匀地磨损、提高其使用寿命、保证加工出的齿廓两侧面的对称。
5.绘制被加工零件工序图、加工示意图、机床联系尺寸图、编制生产
率计算卡。
6.主运动、展成运动、圆周进给运动、让刀。
三.简答题。
1.不能，因为加工较大精密螺纹在CA6140车床上只要采用的措施、就是缩短传动链、而车大导程螺纹传动路线长，传动件的累积误差大，所以不能用车大导程螺纹传动链车削较精密的非标
2.TP619卧式铣床的成形运动有：镗铀和平旋盘的旋转主运动，镗轴向进给运动，平旋刀具溜板的经向进给运动，

主轴箱的垂直进给运动，工作台的纵、横向进给运动，主要加工方式有：镗孔、钻孔、扩孔、铰孔、铣削平面、成形面及各种沟槽，还可以在平旋盘上安装车刀削
端面，短圆柱面内外环形槽及内外螺纹。
四.综合题.
1解：由图可知。
1×××××6=4
×××=
×=×
×=×
得：a=20，b=45，c=40，d=25；
2（1）解：机床需要滚刀的高速旋转为主运动，滚刀与工件之间的啮合为成形运动，滚刀沿工件轴线方向作连续的垂直进给运动。
（2）主运动传动路线表达式：

主电机——Ⅰ——Ⅱ— —Ⅲ——Ⅳ——Ⅵ—

—Ⅶ——Ⅷ（滚刀主轴）
（3）略
