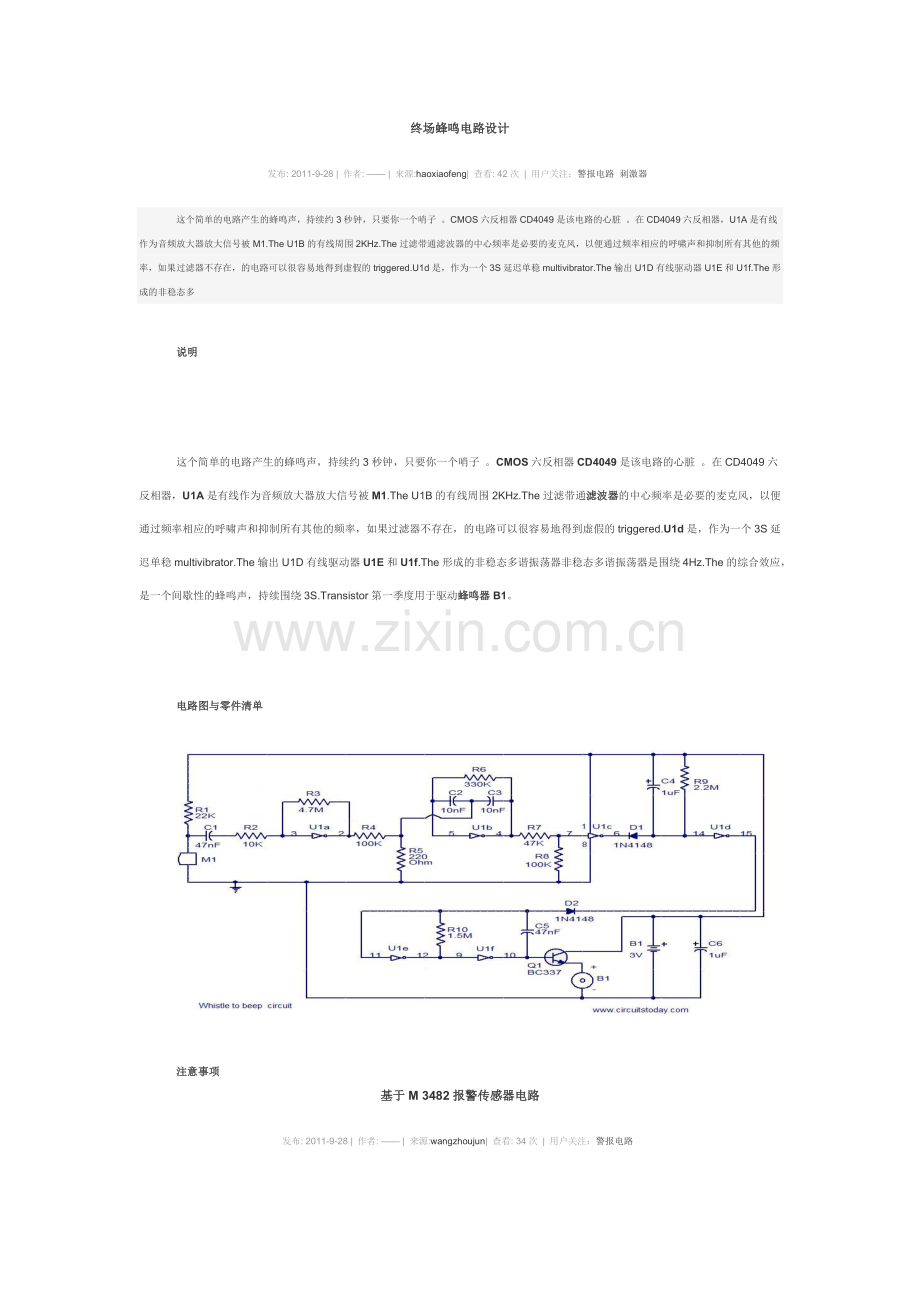

终场蜂鸣电路设计.doc

终场蜂鸣电路设计
发布: 2011-9-28 | 作者: —— | 来源:haoxiaofeng| 查看: 42次 | 用户关注：警报电路  刺激器
这个简单的电路产生的蜂鸣声，持续约3秒钟，只要你一个哨子 。CMOS六反相器CD4049是该电路的心脏 。在CD4049六反相器，U1A是有线作为音频放大器放大信号被M1.The U1B的有线周围2KHz.The过滤带通滤波器的中心频率是必要的麦克风，以便通过频率相应的呼啸声和抑制所有其他的频率，如果过滤器不存在，的电路可以很容易地得到虚假的triggered.U1d是，作为一个3S延迟单稳multivibrator.The输出U1D有线驱动器U1E和U1f.The形成的非稳态多
说明

这个简单的电路产生的蜂鸣声，持续约3秒钟，只要你一个哨子 。CMOS六反相器CD4049是该电路的心脏 。在CD4049六反相器，U1A是有线作为音频放大器放大信号被M1.The U1B的有线周围2KHz.The过滤带通滤波器的中心频率是必要的麦克风，以便通过频率相应的呼啸声和抑制所有其他的频率，如果过滤器不存在，的电路可以很容易地得到虚假的triggered.U1d是，作为一个3S延迟单稳multivibrator.The输出U1D有线驱动器U1E和U1f.The形成的非稳态多谐振荡器非稳态多谐振荡器是围绕4Hz.The的综合效应，是一个间歇性的蜂鸣声，持续围绕3S.Transistor第一季度用于驱动蜂鸣器B1。

电路图与零件清单

注意事项

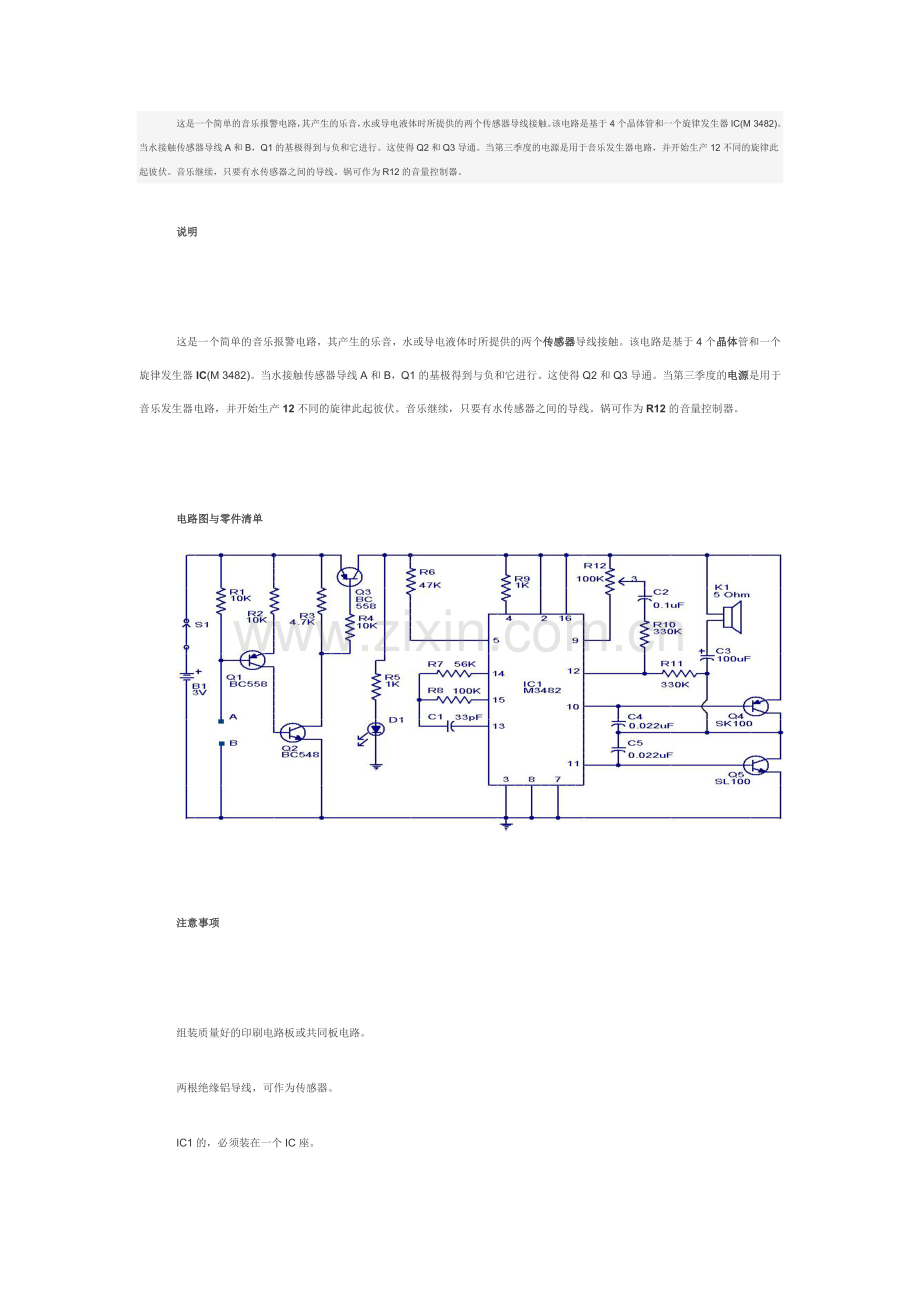

基于M 3482报警传感器电路
发布: 2011-9-28 | 作者: —— | 来源:wangzhoujun| 查看: 34次 | 用户关注：警报电路
这是一个简单的音乐报警电路，其产生的乐音，水或导电液体时所提供的两个传感器导线接触。该电路是基于4个晶体管和一个旋律发生器IC(M 3482)。当水接触传感器导线A和B，Q1的基极得到与负和它进行。这使得Q2和Q3导通。当第三季度的电源是用于音乐发生器电路，并开始生产12不同的旋律此起彼伏。音乐继续，只要有水传感器之间的导线。锅可作为R12的音量控制器。
说明

这是一个简单的音乐报警电路，其产生的乐音，水或导电液体时所提供的两个传感器导线接触。该电路是基于4个晶体管和一个旋律发生器IC(M 3482)。当水接触传感器导线A和B，Q1的基极得到与负和它进行。这使得Q2和Q3导通。当第三季度的电源是用于音乐发生器电路，并开始生产12不同的旋律此起彼伏。音乐继续，只要有水传感器之间的导线。锅可作为R12的音量控制器。

电路图与零件清单

注意事项

组装质量好的印刷电路板或共同板电路。
两根绝缘铝导线，可作为传感器。
IC1的，必须装在一个IC座。
扬声器可以是一个8欧姆，4.5 W高音喇叭。

质量好的印刷电路板组装的电路。
该电路可从3V电池供电。
ICU1是一个CMOS CD4049六反相器。
M1可驻极体麦克风。
B1可以是一个3V的压电式蜂鸣器。
安装在持有人IC。
不同的组件C4和R9的蜂鸣声的持续时间可以调整。
电子警报器电路
发布: 2011-9-28 | 作者: —— | 来源:zhouyaobang| 查看: 86次 | 用户关注：警报电路
这里给出的是基于一个互补晶体管组成的第二季度及第三季度的对（BC557公元前37）作为一个非稳态的多谐振荡器振荡器有线，直接驱动speaker.The晶体管Q1是用来提供一个完全充电电容C2的电子警报器电路当接通电源。当按下按钮开关S1，电容C2通过电阻R8.This缓慢释放，使电路增加一个高频电容完全放电，并无限期地保留在低频振荡。开关P1被释放时，输出频率的下降，慢慢地，C2的收费是通过电阻R6和tramsistor第二季度的基 - 射结正向电
这里给出的是基于一个互补晶体管组成的第二季度及第三季度的对(BC557公元前37)作为一个非稳态的多谐振荡器振荡器有线，直接驱动speaker.The晶体管Q1是用来提供一个完全充电电容C2的电子警报器电路当接通电源。当按下按钮开关S1，电容C2通过电阻R8.This缓慢释放，使电路增加一个高频电容完全放电，并无限期地保留在低频振荡。开关P1被释放时，输出频率的下降，慢慢地，C2的收费是通过电阻R6和tramsistor第二季度的基 - 射结正向电压。当C2是完全充电，以积极的电池电压的电路停止振荡。

电路图与零件清单

注意事项

良好的监管一个12伏电池或AA 12V直流电源，可用于电源电路。
组装质量好的印刷电路板或共同板电路。
开关S1可用于激活报警。
开关S2可以用来作为电源开关。
您可以尝试使用不同的价值观，C2和R8上的闹钟铃声。
高功率警报器电路设计
发布: 2011-9-28 | 作者: —— | 来源:guotiequan| 查看: 94次 | 用户关注：警报电路
这篇文章是一个比较强的警笛任何purpose.A互补晶体管对(公元前557及337)作为振荡器安排有用的电路，所有关于直接驱动speaker.Transistor Q1(公元前557年)，是用来提供完全充电的电容C2.When P1按下，通过R8和电路C2放电开始增加缓慢，直到达到高频率的稳定音在低频振荡，这是kept.When P2是发布C2开始放电和输出频率慢慢降低。当C2充电，完全电路停止振荡。
说明

这篇文章是一个比较强的警笛任何purpose.A互补晶体管对(公元前557及337)作为振荡器安排有用的电路，所有关于直接驱动speaker.Transistor Q1(公元前557年)，是用来提供完全充电的电容C2.When P1按下，通过R8和电路C2放电开始增加缓慢，直到达到高频率的稳定音在低频振荡，这是kept.When P2是发布C2开始放电和输出频率慢慢降低。当C2充电，完全电路停止振荡。

提示

调整C2和R6的值来改变电路的一个很好的质量PCB.A质量好共同板tune.Wire也可能做的把戏。

零件清单

R3_________1K 1/4W电阻
R2，R1，R5_________10K 1/4W电阻
R4___________220R 1/4W电阻
R6___________220K 1/4W电阻
R7___________22K 1/4W电阻
R8___________100K 1/4W电阻
C1，C2_________22μF25V的铝电解电容器
C3___________10nF 63V聚酯或陶瓷电容器
C4___________47μF25V电解电容器
第一季度，Q2________BC557晶体管
Q3__________ BC337晶体管
SW1________ SPST切换或滑动开关
P1__________ SPST按键开关
SPKR________8欧姆扬声器
B1__________ 12V电池
警报器的电路框图。

基于555的计时蜂鸣器报警电路
发布: 2011-10-10 | 作者: —— | 来源:huangjiapeng| 查看: 64次 | 用户关注：警报电路
这是一个简单的电路采用555定时器的蜂鸣器。该电路可激发水银开关被触发时，在任何所需的时间间隔的灯光，喇叭，或其他信号装置。由于水银开关电流处理能力没有那么高，SCR是用来处理由555定时器电路的电流。
这是一个简单的电路采用555定时器的蜂鸣器。该电路可激发水银开关被触发时，在任何所需的时间间隔的灯光，喇叭，或其他信号装置。由于水银开关电流处理能力没有那么高，SCR是用来处理由555定时器电路的电流。选择在最低的SCR额定电流为500mA，安全驾驶的555 IC和继电器。继电器是不需要通过报警吸取的电流小于200mA时，在这种情况下，报警器可直接安装更换继电器线圈。

   下面是电路原理图：

报警电路
发布: 2011-9-28 | 作者: —— | 来源:xuwenhua| 查看: 57次 | 用户关注：警报电路
这里给出的电路产生类似警笛报警 。当您按下按钮开关S2电容C1充电，这将会使晶体管Q1就慢慢。当开关S1发布的C1会放电，晶体管Q1将慢慢变为OFF。当Q1接通时，其集电极电压下降，使晶体管Q2。电容C2将收取几乎完整的电源电压 。这个结果是在增加电压Q2.This变化的集电极-发射极电压耦合到Q1通过电容器的基础C2.As晶体管Q1来自略有饱和的结果。因此Q1的集电极电压下降，使得第二季度更关。这一行动将继续，直到两个晶体管变为OFF 。然
描述：</STRONG>

    这里给出的电路产生类似警笛报警 。当您按下按钮开关S2电容C1充电，这将会使晶体管Q1就慢慢。当开关S1发布的C1会放电，晶体管Q1将慢慢变为OFF。当Q1接通时，其集电极电压下降，使晶体管Q2。电容C2将收取几乎完整的电源电压 。这个结果是在增加电压Q2.This变化的集电极-发射极电压耦合到Q1通过电容器的基础C2.As晶体管Q1来自略有饱和的结果。因此Q1的集电极电压下降，使得第二季度更关。这一行动将继续，直到两个晶体管变为OFF 。然后将电容C2放电，晶体管Q1开再次启动一个新的周期。当电容C1充电，音调会上升，电容C1放电时的语气会下降。电路图与零件清单。

注意事项

该电路可组装在一个VERO板上。
该电路可从9V直流供电。
可用于作为一个ON / OFF开关电源开关S1。
K1可以是一个8欧姆的扬声器。
基于两个晶体管报警电路设计
发布: 2011-9-28 | 作者: —— | 来源:zhouyaobang| 查看: 40次 | 用户关注：警报电路
这里是一个简单的两个晶体管报警电路，可以从一个9V PP3电池操作的电路图 。在这里，两个晶体管连接，形成一个振荡器，其频率增加时，按下开关S2和降低 S2发布。为了实现这一偏颇Q1的基极是从一个RC电路由R2和C1.When S2按下C1通过电阻收取R2.As整个C1上的电压增加在增加的时间不断减少，而这个结果在频率。当S2释放电容放电和音调的频率降低 。从扬声器中听到的声音将几乎像警报器。
介绍

这里是一个简单的两个晶体管报警电路，可以从一个9V PP3电池操作的电路图 。在这里，两个晶体管连接，形成一个振荡器，其频率增加时，按下开关S2和降低 S2发布。为了实现这一偏颇Q1的基极是从一个RC电路由R2和C1.When S2按下C1通过电阻收取R2.As整个C1上的电压增加在增加的时间不断减少，而这个结果在频率。当S2释放电容放电和音调的频率降低 。从扬声器中听到的声音将几乎像警报器。

电路图与零件清单

注意事项

该电路可在维罗板组装。
使用一个9V PP3电池供电电路。
开关S2可以是一个微型按钮开关。
晶体管的类型没有在这里并不十分显着。
