1.1.8土地利用

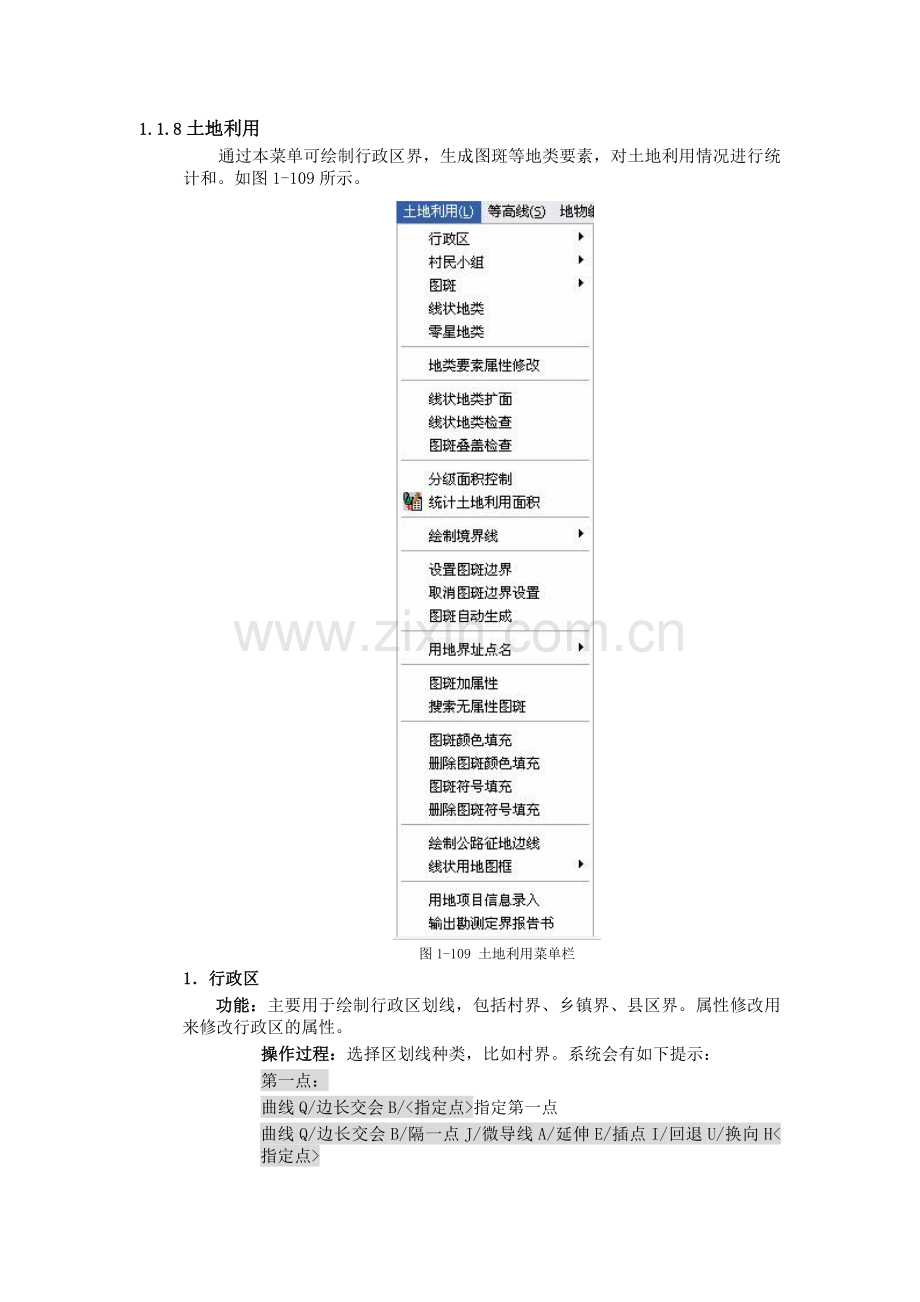

通过本菜单可绘制行政区界，生成图斑等地类要素，对土地利用情况进行统计和。如图1-109所示。
图1-109 土地利用菜单栏
1．行政区
功能：主要用于绘制行政区划线，包括村界、乡镇界、县区界。属性修改用来修改行政区的属性。
操作过程：选择区划线种类，比如村界。系统会有如下提示：
第一点：
曲线Q/边长交会B/<指定点>指定第一点
曲线Q/边长交会B/隔一点J/微导线A/延伸E/插点I/回退U/换向H<指定点>
曲线Q/边长交会B/闭合C/隔一闭合G/隔一点J/微导线A/延伸E/插点I/回退U/换向H<指定点> C 最后键入C让行政区划线闭合
之后系统会弹出一个行政区属性对话框，在其中输入区划代码合行政区名。
确定之后，系统提示：
行政区域注记位置:选择注记的位置，完成绘制
若要对行政区做属性修改，选择属性修改后系统有如下提示：
选择行政区:选择需要修改的行政区边线，系统弹出如图1－109的对话框，修改后按确定对出属性修改。
图1-109 行政区属性对话框
内部点生成，在一个封闭的区域里点取一点，于是将这个封闭的区域生成一个行政区。
2．村民小组
功能：主要用于绘制小组界。方法同绘制行政区界。如图1-110组属性对话框
图1-110 组属性对话框
3．图斑
功能：主要用于绘制土地利用图斑，生成图斑并赋予图斑基本属性。统计图上图斑面积。方法同绘制行政区界。
操作过程：选择绘图生成，操作方法与画多功能复合线方法相同。之后系统弹出对话框，如图1－111。
图1－111图斑信息对话框
录入基本信息之后按确定即可。属性修改对话框同图1－109相同，主要用于后期对图斑信息的更该。还有一种生成图斑的方法就时内部点生成，使用该方法系统会有相应的提示，如下：
输入地类内部一点:在所需区域内点击一下
是否正确?(Y/N) <Y>系统会覆盖所选区域，若与所需区域相同则回车确定，否则键入N，退出并重新操作。
说明：图斑计算面积、线状地类面积和点状地类面积的计算值都是由系统在图形上直接读取的。线状地类面积和点状地类面积的实际值是丈量面积。
统计土地利用面积
功能：按照行政区或者是权属区统计土地的利用面积并生成城镇土地分类面积统计表。
操作过程：点击该菜单项之后系统提示：
选择要统计的行政区或权属区:选中要求统计的行政区或权属区
输入每页行数:(20)设置表格的每页行数，系统默认是20行
输入分类面积统计表左上角坐标:点击图面或是输入一个坐标值，确定表格左上角的位置
4．线状地类
功能：绘制线形地类并赋予相关的属性数据。如图1－112。
图1－112线状地类属性对话框
操作过程：绘图方法与多复合线的方法相同。绘制完成后弹出线状地类属性对话框，录入相关属性值点击确定完成操作。属性修改，按提示选中某线状地类，在弹出的如图1－109的对话框中修改属性值即可。
说明：线状地类宽度指的是丈量宽度；偏移参数是指；扣除参数是。
5．零星地类
功能：绘制零星地类并赋予相关的属性数据。如图1－113。
图1－113零星地类属性对话框
操作过程：执行命令之后系统提示：输入零星地类位置:鼠标点击图面或者是输入坐标值（格式：X，Y，高程），完成后弹出零星地类属性对话框，录入相关属性值点击确定完成操作。属性修改，按提示选中某点状地类，在弹出的如图1－110的对话框中修改属性值即可。
说明：线状地类宽度指的是丈量宽度；偏移参数是指；扣除参数是。
6．地类要素属性修改
功能：修改已有图斑的属性内容。
操作过程：选择该命令后，点取图斑实体，确定后弹出相应的地类属性对话框，对图斑属性进行编辑。
7．线状地类扩面
功能：将已有的线状地类，按照它的宽度属性数据进行扩面生成面状图斑实体。
操作过程：选择该命令后，点取线状图斑实体，确定后即完成线状地类扩面。通过地类要素属性修改，可以将新生成的面状图斑赋予属性。
8．线状地类检查
功能：检查图面上是否有跨越图斑的线状地类，并提示是否纠正，如图1-114。
图1-114 线状地类检查提示
如果图面存在跨越图斑的线状地类，则屏幕弹出如上图对话框，点击“是”，程序自动以图斑边线切割所有跨越图斑的线状地类；点击“否”，则取消本次操作。
如果图面不存在跨越图斑的线状地类，命令行提示：
图形中不存在跨越图斑的线状地类
9．图斑叠盖检查
功能：检查图面上是否有相互叠盖的面状图斑，并提示叠盖的位置，如图1-115。
选择“土地利用\图斑叠盖检查”命令，命令行提示：
选择边界线:选择图上要进行图斑叠盖检查的范围（边界）。
如果图面上存在图斑叠盖，则会弹出如下Checktuban.log文本窗口。
图1-115 图斑检查提示
10．分级面积控制
功能： 检查上下级行政区的面积统计情况。
操作过程：选择该命令后，点取上一级行政区线。
如果各级行政区与其下一级的各子面积之和都不相等，则屏幕弹出对话框如图1-116。
图1-116 分级面积控制提示
11．统计土地利用面积
功能： 统计图面上的土地利用情况。
⑴ 统计图斑面积
选择“土地利用\图斑\统计面积”命令，命令行提示：
输入统计表左上角位置:在图面空白处点取一点，确定统计表左上角的位置；
选目标 (2)选边界 <1> ： 第一种方式是直接选取要统计的图斑，第二种方式是选取要统计图斑的边界；默认选项是直接框选统计图斑。
执行完上一步操作后，按回车或右键（“确定”），程序自动在刚才点取的位置输出土地分类面积统计表
⑵ 统计土地利用面积
选择“土地利用\统计土地利用面积”命令，命令行提示：
选择行政区或权属区:在图面上选取要统计土地利用面积的行政区或权属区；
输入每页行数:<20>： 输入每页的行数，默认为20；
输入分类面积统计表左上角坐标：在图面空白处点取统计表的左上角坐标。
执行完上一步操作后，程序自动在刚才点取的位置输出城镇土地分类面积统计表。
12．绘制境界线
功能：绘制各种境界线。
操作过程：选择境界线种类，比如省界。系统会有如下提示：
第一点：
曲线Q/边长交会B/<指定点>指定第一点
曲线Q/边长交会B/隔一点J/微导线A/延伸E/插点I/回退U/换向H<指定点>
曲线Q/边长交会B/闭合C/隔一闭合G/隔一点J/微导线A/延伸E/插点I/回退U/换向H<指定点> C 最后键入C让行政区划线闭合
13．设置图斑边界
功能：将各种复合线线实体设置为图斑边界。
操作过程：操作该命令后选择需要设置为图斑边界的复合线实体即可。
14．取消图斑边界设置
功能：将已经设置为图斑边界的线实体取消它的图斑边界设置。
操作过程：操作该命令后选择需要取消设置为图斑边界的复合线实体即可。
15．图斑自动生成
功能：按照境界线、行政区界、图斑边界围成的封闭区域生成用地地界、及用地界址点，并将相应小区块生成面状图斑。如图1-117
图1-117 图斑生成参数设置
16．用地界址点名
功能：修改、注记、取消注记。修改界址点点点名；注记界址点点名；取消界址点名称注记。
17．图斑加属性
功能：给生成的图斑加属性。
操作：选择该命令后，点取图斑内部一点，弹出图斑属性对话框，如图：1-118
图1-118 图斑属性对话框
18．搜索无属性图斑
功能：搜索并定位到没有赋予属性图斑。
操作：操作后，直接定位到图斑，图斑居中放大，然后可以通过图斑加属性，对该图斑赋予属性内容。
19．图斑颜色填充
功能：对图斑进行颜色填充。
操作：操作该命令后，选择需要填充的图斑，确定后即对图斑进行填充。
20．删除图斑颜色填充
功能：删除图斑的颜色填充。
操作：操作该命令后，直接删除图斑的颜色填充
21．图斑符号填充
功能：对图斑进行颜色填充。
操作：操作该命令后，直接对图斑进行符号填充。
22．删除图斑符号填充
功能：删除图斑的颜色填充。
操作：操作该命令后，直接删除图斑的符号填充
23．绘制公路征地边线
功能：绘制公路征地边线。
操作：首先要在工程应用菜单栏里通过公路曲线设计，设计出一条到路中心线。然后操作该命令后，弹出如下对话框如图1-119：
A. 逐个绘制
如图1-119，填入相关的参数，如桩间隔、桩号、边框等等，点击“绘制”，程序绘完一个桩，桩号自动累加，准备下一个桩的绘制；其中在拐弯的地方可适当减小桩间隔，保证边线尽量逼近实际位置；点击“回退”，可以撤销最后绘制的桩；点击“关闭”，退出对话框，结束征地边线绘制。
图1-119 绘制公路征地边线对话框
B. 批量绘制
如图1-120，同样填入相关参数，必须要填“起点桩号”和“终点桩号”，点击“绘制”，程序根据用户所填的参数，批量绘制出涉及到的所有的桩；点击“回退”，撤销上一次批量绘制的桩；点击“关闭”，退出对话框，结束征地边线绘制。
图1-120 绘制公路征地边线对话框
如果没有设计出道路来，操作此命令后会弹出对话框提示如图1-121：
图1-121 信息提示
24．线状用地图框
线状用地图框的菜单如图1-122。
图1-122 线状用地图框的菜单
⑴ 单个加入图框
选择“土地利用\线状用地图框\单个加入图框”命令，命令行提示：
请输入图框左下角位置:沿公路设计中线，点取图框的左下角位置，屏幕显示要加入的图框，并确定图框的旋转方向，如图1-123。
图1-123 加入单个图框
⑵ 单个剪切图框
选择“土地利用\线状用地图框\单个剪切图框”命令，命令行提示：
请输入图框左下角位置:沿公路设计中线，点取图框的左下角位置，屏幕显示要加入的图框，并确定图框的旋转方向，如图1-123。
选择图框:选择要剪切的图框；
请指定图框定位点:在图面空白处点取图框的绘制位置；屏幕弹出如图1-124图框保存路径对话框，选择图框文件的保存路径，点击“确定”，如果不保存，则点击“取消”；接着程序在刚才指定的图框定位点，绘出完整的图框内容，如图1-125。
图1-124 图框保存路径对话框
图1-125 单个剪切图框
⑶ 批量加入图框
选择“土地利用\线状用地图框\批量加入图框”命令，命令行提示：
选择道路中线:选择要批量加入图框的公路设计中线，点取图框的左下角位置，屏幕显示要加入的图框，并确定图框的旋转方向，如图1-126。
选择道路中线:
请输入分幅间距(米):<800>190：输入分幅的间距，默认是800，在本文例子中，输入190。程序根据相关参数，沿公路设计中线批量加入图框，如图1-126。
图1-126加入单个图框
⑷ 批量剪切图框
功能：能批量的进行图框剪切。
操作过程：同单个剪切图框。
25．用地项目信息输入
功能：输入当前图的用地信息情况。
操作过程：选择该命令后，弹出对话框如图1-127
图1-127 项目信息对话框
将用地项目的信息情况填写到相应的栏目里，保存这幅图后，这幅图将永远保存该项目信息。
26．输出勘测定界报告书
功能：生成勘测定界报告
操作过程：选择“土地利用\输出勘测定界报告书”命令，屏幕弹出土地勘界报告书对话框，如图1-128。填写相关参数，点击“确定”，程序生成勘测定界报告书，并保存在对话框填写的报告书保存路径中。
图1-128土地勘界报告书对话框
接着，屏幕弹出土地勘界报告书对话框，如图1-129。点击“是”，程序打开上一步骤生成的勘测定界报告书，点击“否”，退出对话框。
图1-129土地勘界报告书完成对话框
生成的报告书，如图1-130。
图1-130土地勘界报告书
27．输出电子报盘系统
选择“土地利用\输出电子报盘系统”命令，屏幕弹出选择报盘系统数据库文件的对话框，如图1-131。选择目标文件，点击“打开”，程序将把当前图面上的土地勘测定界信息导入报盘系统数据库文件中；点击“取消”，放弃本次操作，退出对话框。
图1-131选择报盘系统数据库文件
