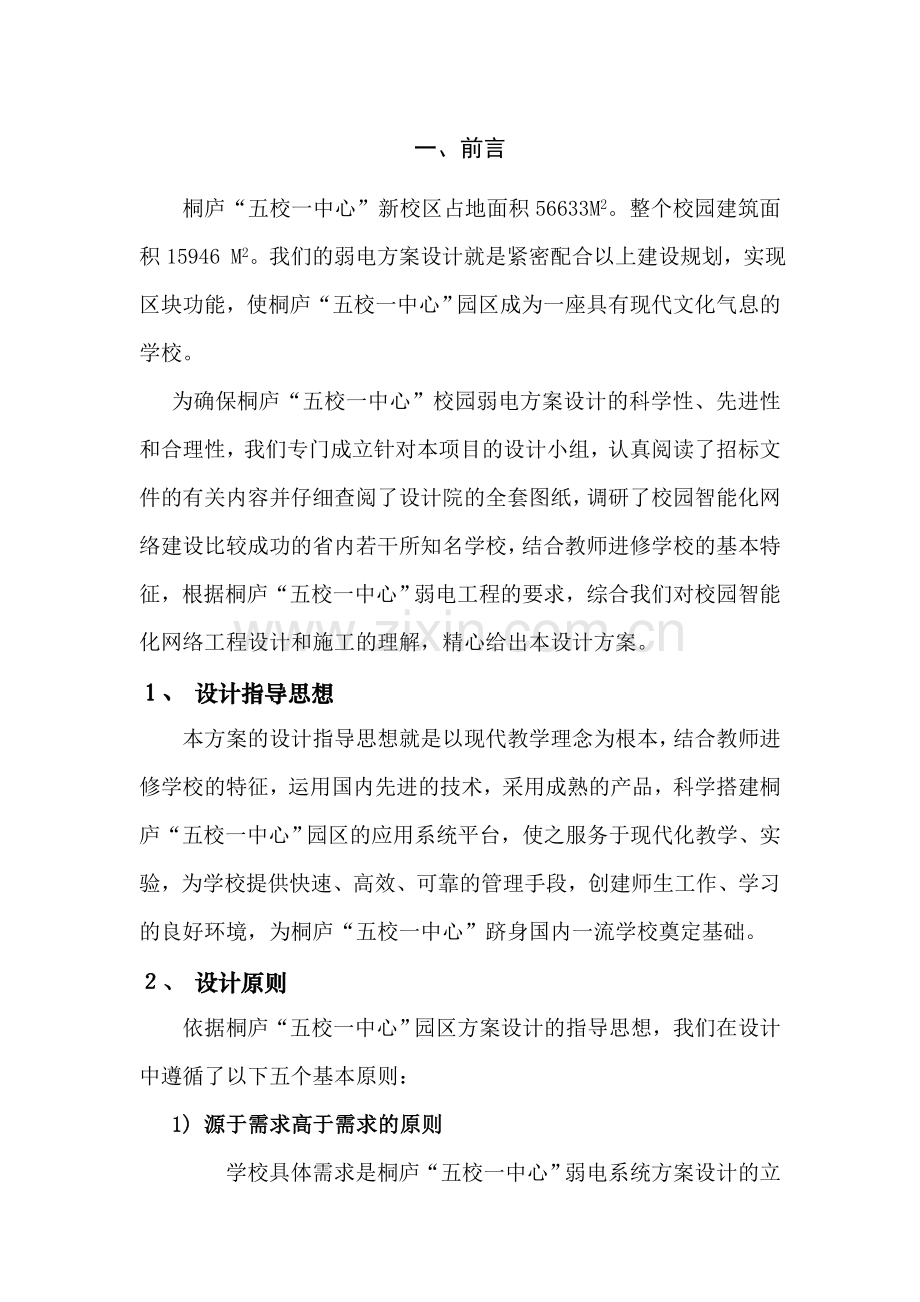

一、前言
桐庐“五校一中心”新校区占地面积56633M2。整个校园建筑面积15946 M2。我们的弱电方案设计就是紧密配合以上建设规划，实现区块功能，使桐庐“五校一中心”园区成为一座具有现代文化气息的学校。
为确保桐庐“五校一中心”校园弱电方案设计的科学性、先进性和合理性，我们专门成立针对本项目的设计小组，认真阅读了招标文件的有关内容并仔细查阅了设计院的全套图纸，调研了校园智能化网络建设比较成功的省内若干所知名学校，结合教师进修学校的基本特征，根据桐庐“五校一中心”弱电工程的要求，综合我们对校园智能化网络工程设计和施工的理解，精心给出本设计方案。
１、 设计指导思想
本方案的设计指导思想就是以现代教学理念为根本，结合教师进修学校的特征，运用国内先进的技术，采用成熟的产品，科学搭建桐庐“五校一中心”园区的应用系统平台，使之服务于现代化教学、实验，为学校提供快速、高效、可靠的管理手段，创建师生工作、学习的良好环境，为桐庐“五校一中心”跻身国内一流学校奠定基础。
２、 设计原则
依据桐庐“五校一中心”园区方案设计的指导思想，我们在设计中遵循了以下五个基本原则：

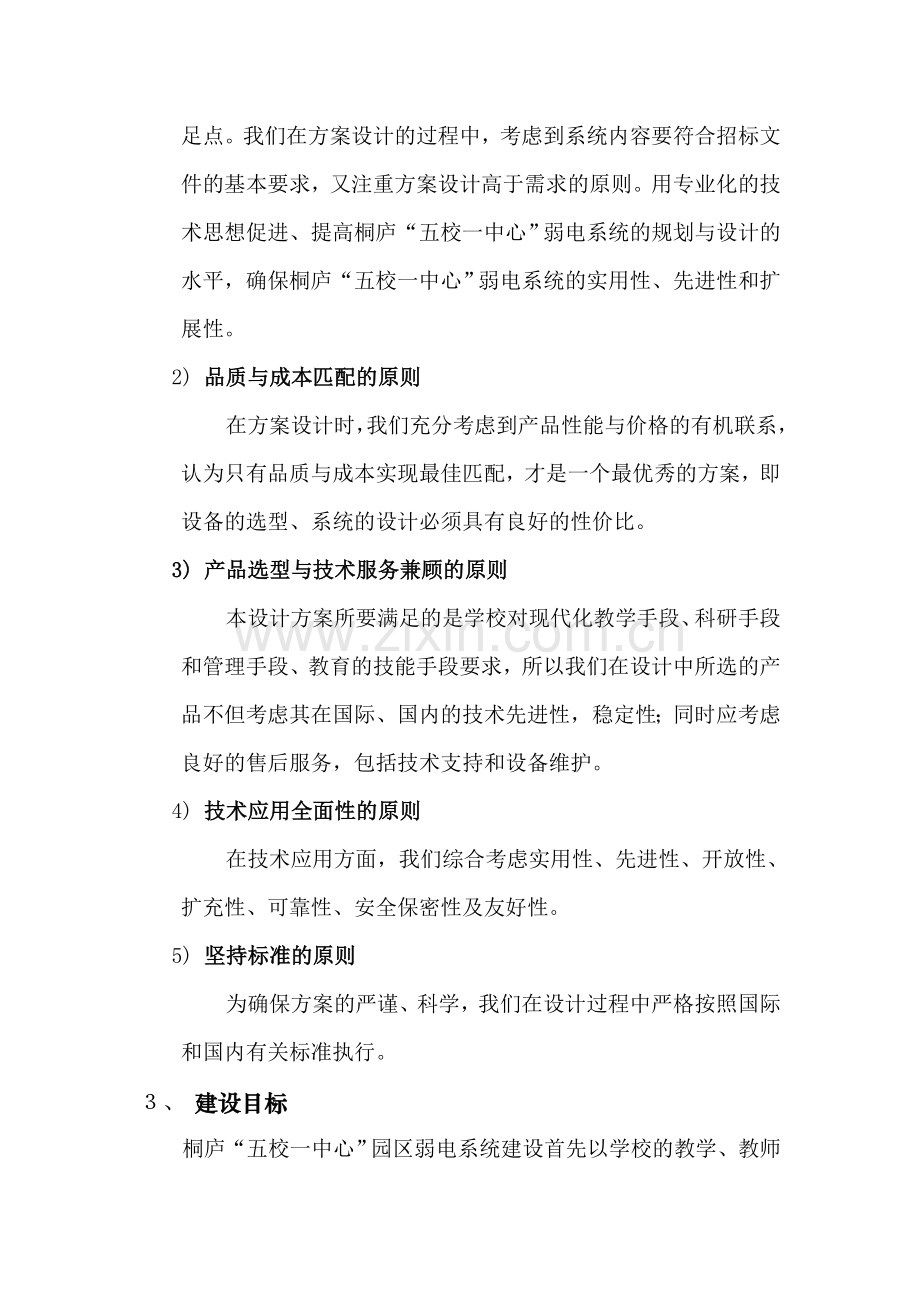

1) 源于需求高于需求的原则
学校具体需求是桐庐“五校一中心”弱电系统方案设计的立足点。我们在方案设计的过程中，考虑到系统内容要符合招标文件的基本要求，又注重方案设计高于需求的原则。用专业化的技术思想促进、提高桐庐“五校一中心”弱电系统的规划与设计的水平，确保桐庐“五校一中心”弱电系统的实用性、先进性和扩展性。
2) 品质与成本匹配的原则
在方案设计时，我们充分考虑到产品性能与价格的有机联系，认为只有品质与成本实现最佳匹配，才是一个最优秀的方案，即设备的选型、系统的设计必须具有良好的性价比。
3) 产品选型与技术服务兼顾的原则
本设计方案所要满足的是学校对现代化教学手段、科研手段和管理手段、教育的技能手段要求，所以我们在设计中所选的产品不但考虑其在国际、国内的技术先进性，稳定性；同时应考虑良好的售后服务，包括技术支持和设备维护。
4) 技术应用全面性的原则
在技术应用方面，我们综合考虑实用性、先进性、开放性、扩充性、可靠性、安全保密性及友好性。
5) 坚持标准的原则
为确保方案的严谨、科学，我们在设计过程中严格按照国际和国内有关标准执行。
３、 建设目标

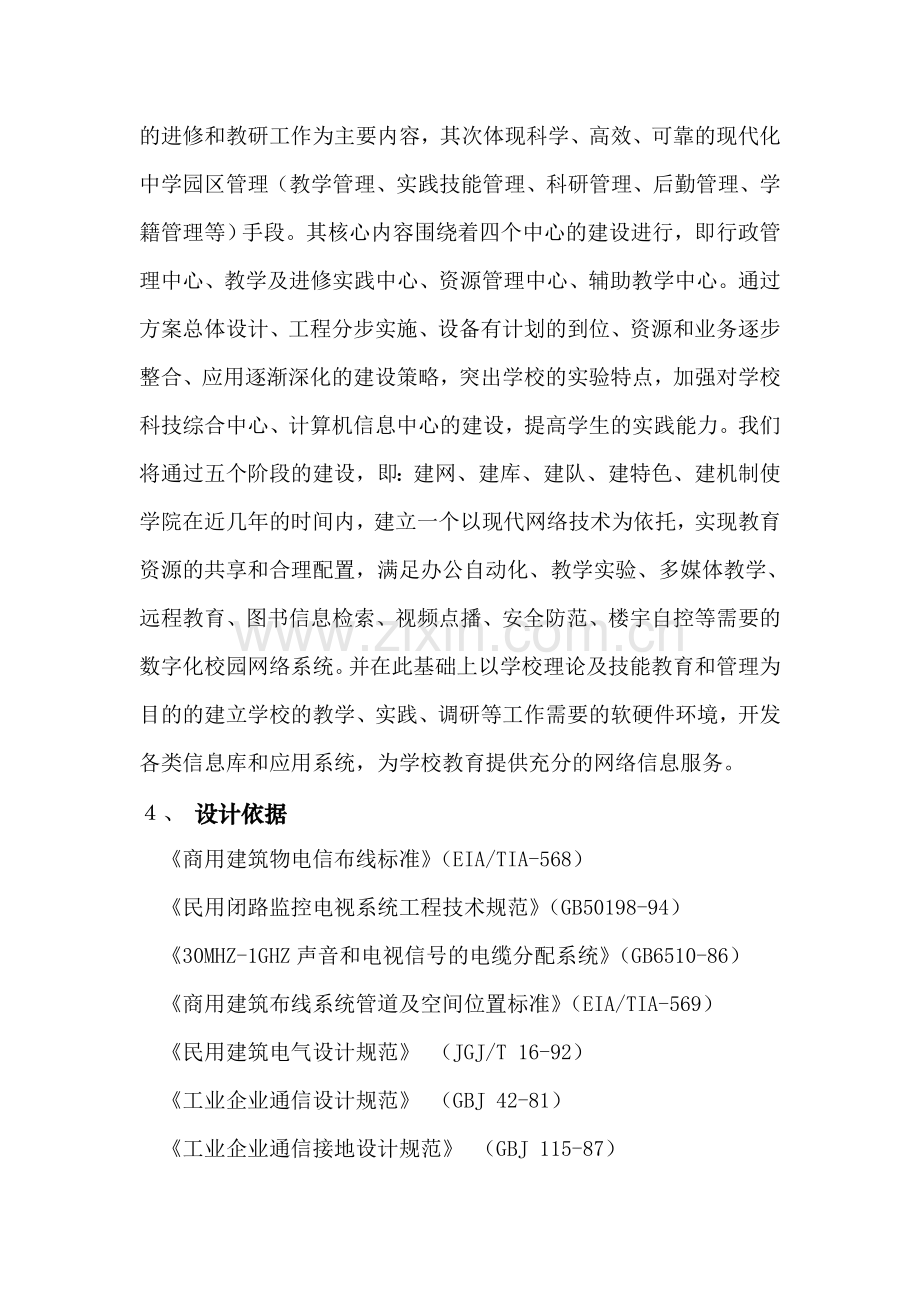

桐庐“五校一中心”园区弱电系统建设首先以学校的教学、教师的进修和教研工作为主要内容，其次体现科学、高效、可靠的现代化中学园区管理（教学管理、实践技能管理、科研管理、后勤管理、学籍管理等）手段。其核心内容围绕着四个中心的建设进行，即行政管理中心、教学及进修实践中心、资源管理中心、辅助教学中心。通过方案总体设计、工程分步实施、设备有计划的到位、资源和业务逐步整合、应用逐渐深化的建设策略，突出学校的实验特点，加强对学校科技综合中心、计算机信息中心的建设，提高学生的实践能力。我们将通过五个阶段的建设，即：建网、建库、建队、建特色、建机制使学院在近几年的时间内，建立一个以现代网络技术为依托，实现教育资源的共享和合理配置，满足办公自动化、教学实验、多媒体教学、远程教育、图书信息检索、视频点播、安全防范、楼宇自控等需要的数字化校园网络系统。并在此基础上以学校理论及技能教育和管理为目的的建立学校的教学、实践、调研等工作需要的软硬件环境，开发各类信息库和应用系统，为学校教育提供充分的网络信息服务。
４、 设计依据
《商用建筑物电信布线标准》（EIA/TIA-568）
《民用闭路监控电视系统工程技术规范》（GB50198-94）
《30MHZ-1GHZ声音和电视信号的电缆分配系统》（GB6510-86）
《商用建筑布线系统管道及空间位置标准》（EIA/TIA-569）
《民用建筑电气设计规范》 （JGJ/T 16-92）
《工业企业通信设计规范》 （GBJ 42-81）
《工业企业通信接地设计规范》 （GBJ 115-87）
《安全防范工程程序与要求》 （GA/T 75-94）
《计算机软件开发规范》
《电子计算机机房设计规范》 （GB 50174-93）
《智能建筑设计标准》 （GB/T 50314-2000）
《建筑与建筑群综合布线系统工程设计规范》 （GB/T50311-2000）
《建筑与建筑群综合布线系统工程施工及验收规范》 （GB/T50312-2000）
《中国电气装置安装工程施工及验收规范》 （GN232-90.92）
《中华人民共和国公共安全行业标准》 （GA75-94）
《电气装置安装工程施工及验收规范》 （GBJ232-82）
《分散型控制系统工程设计规范》 （HG/T20573-95）
《建筑防雷设计规范》 （GBJ 57-83）
《大楼通信综合布线系统技术要求》 （YDT926-1997）
《通信电源集中监控系统工程设计暂行规定》 （YD5027-96）
《邮电信息系统技术规范》 （GF007-94）
《城市住宅区和办公楼电话通信设施设计标准》 （YD/T2008-93）
《综合布线系统电气性能测试方法》 （YD/I-1012-1999）
　二、系统概述
目前，计算机技术、通信技术、网络技术正在以前所未有的速度飞速发展。这些高速发展的新技术带动人类步入了计算机发展的新时代——网络时代。数据、语音、视讯、多媒体等信息量急剧膨胀。信息传输的高速、安全可靠及各任意点之间的计算机网络通讯对信息传输介质及结构提出更高的要求。如何适应当前及将来网络技术飞速发展对建筑物布线的挑战是我们在大楼设计建设之初，就要认真考虑的课题。一般来讲，一座大楼的生命周期要远远长于计算机、通讯及网络技术的发展周期。因此，大楼内采用的通讯设施及布线系统一定要具有先进性、高可靠性、易维护性等特点，力求使系统达到高标准、高性能，并有很强的开放性、灵活性和扩展性，并对其服务的设备有一定的独立性和长远效益，以满足现在及未来的发展需要。
１、 结构化布线系统设计要点
桐庐“五校一中心”共有数据信息点３８６个，语音点１８５个，另外所有计算机机房室内根据装修单独布线。整个网络系统采用美国AMP公司的光纤及六类布产品，网络数据中心在广播电视中心的机房内，电话语音系统采用普通四芯电话线，电话语音通讯中心放在广播电视中心内，系统以星型方式和各个分中心相连，构成整个校园弱电系统的结构。
２、 系统需求分析
桐庐“五校一中心”校园综合布线系统是一模块化、灵活性较高的智能化布线系统，它通过延伸到每个房间的信息点，将电话、计算机、计算机网络设备、通讯设备与管理设备连接为一个整体，高速传输语音、数据和图像，从而为校园内部管理者和使用者提供综合服务。
1) 综合布线系统包括数据信息点和语音信息点。
2) 桐庐“五校一中心”校园的建筑群主干网络（１０００ＭＢＰＳ）布线采用６芯单模ф５０室外铠装光纤和大对数通讯电缆，光纤及大对数通讯卫星电缆考虑到了有冗余。
3) 各大楼每一楼层布线采用六类双绞线做水平布线，使其１０／１００Ｍ／１０００Ｍ到桌面。
4) 各大楼在相关的楼层设立了一个独立的弱电配线间。
5) 网络中心机房设在行政楼三层的中心机房，是桐庐“五校一中心”校园网络的汇集点，整个综合布线系统考虑到了机房的合理布线。
6) 综合布线系统满足与外界通讯联系的需求，包括电信数据线路、光电数据线路、卫星数据线路等各类数据线路的接口需求。
7) 综合布线系统中应充分考虑视频监控系统、多媒体教学系统、通讯系统等留有足够的信息点的分布。
8) 弱电系统中强电进行统一管理。
３、 设计目标
桐庐“五校一中心”校园是一座服务于二十一世纪的跨世纪智能化、信息化园区。该园区是一座现代化的多功能园区，快捷、方便、准确的信息网络是该园区智能化的重要标志。建设用途合理、经济的结构化布线系统对满足园区内各楼群各种不同信息的传输至关重要，考虑到该园区的实际情况及对信息处理的多样性，要求提供一个灵活性极高的布系统：能支持话音，宽频电话网络，电脑数据及高速图像讯号等各种多媒体信息。我们为该工程的设计确定了如下设计目标：
布线系统应能适应各种计算机网络体系结构的需要，并能支持语音和保安监控等系统的应用。设备变迁时要有高度的灵活性、管理的方便性。产品的通用性能满足各种网络产品及通信系统的要求。
1) 　适应未来网络发展的需要，系统的扩充升级容易。
2) 　为用户提供快捷、开放、易于管理的语音与数据信息基础传输平台。
3) 　让用户能及时传递可靠、准确的各类重要信息，实现办公自动化系统（ＯＡ）。
4) 　为用户提供电子数据交换（ＥＤＩ）等各种服务的传输平台，为实现无纸化收、发编、审创造条件。
5) 　为用户提供可视图文、电子信箱、用户电报、中国公用分组交换数据网（ＣＨＩＮＡＰＡＣ）等系统的接口。
6) 　为用户提供统一的局域网和广域网接口。
7) 　符合宽带综合业务数据网（Ｂ－ＩＳＤＮ）标准。
8) 　能在设备布局和需要发生变化时实施灵活的线路管理。
9) 　能支持综合信息传输和连接，实现多种设备配线的兼容。
10) 能够保证系统很容易的扩充和升级而不必更动整体配线系统。
11) 改变结点连接能使网络拓扑结构方便在星型、总线、环型等之间进行转换。
12) 能为数据及高清晰度图像信息提供高速及宽带的传输能力，适应异步传输模式（ＡＴＭ）。
13) 提供有效的工具和手段，能够简单、方便地进行线路的分析、检测和故障隔离，当故障发生时，可迅速找故障点并加以排除。
14) 具有适应未来的需求，平稳过渡到增强型分布技术的智能型布线。并能实现大厦与ＩＮＴＥＲＮＥＴ等到全球住处高速公路接轨的需求。
４、 设计规范
1) 建筑设计研究提供的桐庐“五校一中心”校园平面图及学校需求文件
2) 《建筑与建筑群综合布线系统工程设计规范》CECS72:97
3) 《智能建筑设计标准》　GB/T 50314-2000
4) 中华人民共和国建设部队　2000年7月3日发布，10月1日实施
5) 《电子计算机机房设计规范》　0174-93
6) 中华人民共和国国家标准
7) 民用建筑电气设计规范　JGJ/T16-92
8) 中国电气装置安装工程施工及验收规范　GB502554～50296-96
9) 建筑与建筑群结构化布线系统工程设计技术规定
10) 城市住宅区和办公楼电话通讯设施设计规范　YD/T2008-93
11) 大楼通信结构化布线系统待业标准 YD/D 926.1-1997
12) 千兆以太网标准化 IEEE802.3AB、802.3Z
13) ATM标准
14) 民用建筑线缆标准化 EIA/TIA570
15) 民用建筑通信管理标准化 EIA/TIA606
16) 民用建筑通信接地标准化 EIA/TIA607
17) 商用建筑群布线测试标准化 TSB 67
18) 国际建筑布线标准　IEC/ISO11801
19) 光纤分布式数据接口高速局域网标准化 ANSIFDDI
20) 综合业务数字网基本数据速率接标准化 CCITTISDN
21) EMC电磁干扰标准 EN55022、REN55024
22) GB/T50314-2000中甲级标准
三、综合布线系统化设计原则
１、 总体规划
一般来说，国际信息通信标准是随着科学技术的发展，逐步修订、完善的。综合布线也是随着技术的发展和新产品的问世，逐步的发展和完善的。我们在设计时要提出并研究近期和长远的需要是非常必要的。为了保护建筑物投资的利益，我们可以采用“总体规划，分布实施，水平布线一步到位”。主干大部分敷设在建筑物的弱电井内，更换和扩充比较的容易；水平布线是在建筑物的天花板内管道里，施工费比初始投资的材料高。如果更换水平布线，要损坏建筑物结构，影响整体美观。因此，我们在设计水平布线，尽量选用档次较高的线缆及连接件（如果选用1000MBPS的双绞线）缩短布线周期。
２、 系统设计
设计与实现一个合理的综合布线系统一般有六个步骤：
1) 获取建筑物的平面图；
2) 分析用户的需求；
3) 系统结构设计；
4) 布线路由设计；
5) 绘制布线施工图；
6) 编制布线用料表；
典型的综合布线系统采用星型的拓扑结构布线方式，具有多元化的功能，可以使任一子系统单独的布线，每一子系统均为一独立的单元组，更改任一子系统时，均不会影响其它子系统。
一个完善确定设计的布线走线系统，其目标是，在既定的时间以外，允许在有新的集成过程中，不必再去进行水平布线，损坏建筑物装饰而影响审美。
四、综合布线子系统
１、 泰科电子（AMP）公司简介
1999年4月2日，安普与泰科国际合并，并成立了一个全球综合性的制造及服务公司---泰科电子公司。泰科电子设计及生产AMP NETCONNECT布线系统，为基础设施提供完整的音频、数据、视频、电缆布线和连接，更可为学校、医院、办公室及生产设施提供性能系统并提高使用者的工作效率。安普布线系统由泰科电子指定的工程承包商（ND#L）提供设计、安装及维护、并提供25年的性能保证。
泰科电子公司自成立以来业务不断发展，2001年营业额超过149亿美元。泰科电子凭其优质产品、尖端科技以及强大的技术支援队伍，奠定了在中国布线业市场的领导地位。泰科提供各项设计完善的系统供用户选择，如110系统、ACO系统、屏蔽系统、光纤布线系统、家居布线系统及视像多媒体传播系统等，这些系统均符合国际及国内布线标准如ANSI/EIA/TIA 568B、ISO11801等。
目前，泰科电子在中国已建立了多个办事处，并建立了良好的销售网络体系。泰科电子不但提供优质、齐全的品质，而且以优良的技术服务，灵活开放的网络操作平台，可满足不同层次、不同环境用户的布线要求，安普布线系统已成为广大中国用户首选的大厦布线系统之一。
２、 设计方案
经查看弱电设计图纸，并结合我公司的工程经验，为本校园区的综合布线系统的工程实施作出如下规划：
为充分体现本园区的特点，为业主实现办公自动化及计算机管理创造良好硬件环境，并根据甲方的要求，综合布线系统楼群主干采用光纤电缆，支持多媒体通讯、ATM网、千兆以太网数据传输，语音楼群采用大对数电缆，保证语音传输的质量。水平布线采用六类4对UTP双绞线。系统设计采用星型结构，以便实现各种网络逻辑拓朴结构，如总线型的ETHERNET/IEEE802.3、环型的TOKEN RING/IEEE802.5、FDDI/TPDDI、星型的STAR LAN和混合型等拓朴结构。数据采用快接式六类配线架，该配线架除具有优异传输性能，满足六类标准的特性外，还具有经济、造价低的特点。水平线缆采用六类4对UTP。数据所有信息端口采用六类模块。语音采用110配线架，该配线架除具有优异传输性能，满足超五类标准的特性外，还具有经济、造价低的特点。语音水平线缆采用四芯电话线。语音所有信息出口采用电话模块。
针对学校的具体情况，本次方案设计分为五个子系统：工作区子系统、水平子系统、管理间子系统、设备间子系统、建筑群子系统。
1) 工作区子系统
工作区是放置计算机及通讯终端设备的地方，它由终端设备连接到信息插座的边线组成，数据主要采用非屏蔽六类模块（RJ45插座），语音采用电话模块（RJ11）用于计算机、多媒体设备和电话等连接。

序号
大楼名称
布点原则
1
行政楼
1、报告厅、阶梯教室、多功能厅分别4个数据点；
2、办公室根据面积大小、每10M2为1个工作区，每个工作区1个数据点。每个办公室1个语音点；
3、讨论室2个数据点，1个语音点；
4、网络中心8个数据点，1个数据点。
2
教学楼
1、每个教室2个数据点；
2、办公室根据面积大小，每10M2为1 个工作，每个工作区1个数据点。每个办公室1个语音点；
3
宿舍、食堂
1、宿舍2个数据点，1个语音点；
2、餐厅2个数据点，1个语音点；
4
招待所
1、总台4个数据点，1个语音点；
2、每个房间1个数据点，1个语音点；
3、办公室根据面积大小，每10M2为1个工作区，每个工作区1个数据点，每个办公室1个语音点。
数据模块采用AMP六类RJ45模块，语音模块采用RJ11模块，保证整个系统的高性能。且安装方便简单，更易于维护。信息插座面板采用AMP面板。

工作区信息点详细分布表：
楼名
楼层
数据
语音
室外光纤
备注
行政楼
1层
32
12

2层
26
12

3层
26
12
3
网络中心
4层
26
13

5层
46
13

小计
156
62
3

教学楼
1层
14
3

2层
14
3
1
网络机房
3层
14
3

4层
14
3

小计
56
12
1

宿舍、食堂
1层
28
13

2层
26
13
1
网络机房
3层
24
12

4层
24
12

小计
102
50
1

招待所
1层
20
17
1
网络机房
2层
16
16

3层
18
18

4层
18
18

小计
72
69

校门卫

2
1

校中心广场

2

全计
390
194
6

6类模块
390
通讯模块
194
备注：电脑教室单独布线，每个电脑教室52个点另布4个点与网络中心相联。
Ø 产品简介
AMP六类信息模块：
Ø 产品描述：六类4对非屏蔽信息模块，T568A/T568B线序
Ø 产品编号：1375055-x
Ø 产品特点：
a) 性能超过TIA/EIA和ISO六类标准
b) 薄型的外形尺寸可以增加插座的端口密度
c) 电缆可以沿90度或者180度方向进入和端接
d) 经独立机构ETL/SEMKO测试和认证，并获UL认证
e) 通用线序标签支持T568A和T568B端接线序
f) 与110型信息模块使用的面板兼容
2) 水平子系统
Ø 介质的选取
介质的选择应根据客户在网络应用上近期和远期规划的带宽要求相联系。
下面就推荐的几种介质带宽进行对比。
介质类型
线缆规格
带宽
连接器类型
100/120ΩCAT3 UTP
24AWG
最大16MHz
8针IDC
100/120ΩCAT5e UTP
24 AWG
最大100MHz
8针IDC
100/120ΩCAT6 UTP
23 AWG
最大250MHz
8针IDC
150Ω STP-A
22 AWG
最大300MHz
4针Data
多模光纤
62.5/125μm
最大500MHz-km
双工568SC
50/125μm
最大500MHz-km
SC-D
由以上性能指标可以看出，六类双绞线在双绞线中的带宽是最高的。完全可以满足大数据的传输，以及为日后升级留下空间，也之所以选用六类双绞线。
A. 六类UTP的主要特点：
a) 线径
六类双绞线采用独特的生产工艺技术，提高了六类电缆的同芯度，铜导体的直径公差在0.0002mm以内，绝缘外径偏差在0.01mm以内，同芯度达到96%以上，提高了电缆的回波损耗性能。
b) 结构
六类双绞线采用了经过一定比例预先扭绞的十字型塑料骨架，保持电缆结构的稳定性的同时降低了线对之间的串扰，此外，六类双绞线单位长度的扭绞密度比超五类更为紧密，使近端串扰和抗干扰性能得到改善。
c) 带宽
六类双绞线的带宽比传统上的超五类线的带宽大了一倍多，可达到250MHZ。
B. 使用六类布线的好处
六类布线带来的最大好处是网络端口成本下降，是用户可以大大减少在网络设备端的投资，包括网卡和交换机等。西蒙公司北京办事处主任彭浩指出：“六类系统的投资可能会比五类（系统）多30%，但网络设备的成本会有大幅降低。以思科公司的设备计算，每端口成本将至少节省25%。”因此，综合起来计算整个网络设施的总成本，六类并不算贵。
目前的千兆以太网铜线（五类线）标准是1000Base-T（IEEE 802.3ab），采用全双工方式工作，对回波损耗非常敏感。打比方说，交换机收到一个数据包，它就可能难以分辨是对方正常发过来的，还是己方发出被反射回来的。因此，支持1000Base-T的网络设备上需要具备有源数字信号处理器来补偿回波损耗。而现在，网络设备上可以不再需要这个有源数字信号处理器了，于是其成本可以降低许多。而且，六类布线不只是提供了新的网络应用平台，还提升了数字话音和视频应用到桌面的服务质量。
1000Base-T在五类线上利用双工方式实现1000Mbps，这意味着在同一根线上既要收又要发，自然会复杂一点。而六类线采用单工方式（半双工），就没有这个问题。
更重要的是，五类线上跑1000Mbps，把这个流量分配到8根铜线上，每根铜线还要负担125Mbps，但它的频率范围只能到100MHz，这就意味着1Hz要产生1.25bit，编码调制便比较复杂。而六类线用1对线实现500Mbps，每根线上承担250Mbps，而它的频率范围可到250MHz，1Hz上产生1bit便足够使用了，因此编码方式比较简单。
Ø 布线距离
　　 水平布线无论选取哪种线缆，其水平布线距离不得大于90米，两端跳线总和不超过10米，因而我们在确定信息插座的位置和确定水平路由时一定要注意长度问题。

A. 确定水平布线路由
　　 根据建筑物结构、用途来确定水平布线路由。一般都参照建筑的相关施工或竣工图。
B. 确定信息模块类别和信息插座的位置及数量
　　 为了配合六类双绞线及其它设备的正常运行，我们在设计中，工作区的所有数据信息模块全部使用六类信息模块。
信息插座的位置的确定同工作区的划分相同步。应该是信息插座和电源插座的最大距离为1米，以及信息插座到通信间的水平线不得超过90米。
　　 信息插座数量一般情况是征求单位的意见，通常每10平方米的可用空间作为一个工作区，然后根据设计的等级统计。
C. 确定线缆长度
a) 确认布线方法和路由；
b) 确认每个通信间所服务的区域；
c) 确认离该通信间最远的信息插座位置和其水平布线距离Lmax;
d) 确认离该通信间最近的信息插座位置和其水平布线距离Lmin;
e) 计算该通信间所服务的区域水平布线平均距离
L平均=（Lmax+Lmin）÷2
f) 计算该通信间所服务的区域水平布线总长L=｛L平均×（1+10%）+6m｝×N （N指该通信间所服务的信息点数量，6m是指端接容差量）；
整个系统的水平线缆长度数量就是所有通信间所服务的区域水平布线总长之和。
水平线缆数量统计表：
序号
大楼名称
数据点数量
语音点数量
数据点总长
语音点总长
1
行政楼
156
62
11076
4402
2
教学楼
56
12
3976
850
3
宿舍，食堂
102
50
7140
3400
4
招待所
72
69
5100
4700
5

27292
13352
水平子系统共需六类双绞线27292米，合计91箱（305米/箱）
注：不包含电脑教室用线
水平子系统共需四芯电话线13352米
Ø 产品简介：AMP六类23AWG 100Ω非屏蔽电缆：
Ø 产品描述：六类四对非屏蔽双绞电缆，PB包装。
包装：PB=纸 箱（305米+/-2%）
Ø 产品编号：8-1427200-6
Ø 产品特点：
a) 性能超TIA/EIA 568。2六类标准
b) 系统性能测试至600MHZ
c) 经独立机构ETL/SEMKO测试和认证
d) 获UL认证
e) 所有性能均超过千兆以太网的性能要求
f) 无铅外皮
性能参数表（超过TIA/EIA-568B，2-1六类标准）
Performance Characteristics(exceed TIA/EIA-568B.2-1 Category 6)
Frequency
(MHz)
Attenuation
(Db/100m)
PSNEXT
(dB)
ELFEXT
(dB)
PSELFEXT
(dB)
RL
(dB)
ACR
(dB)
PSACR
(dB)

Max
Min
Typical
Min
Typical
Min
Typical
Min
Typical
Min
Typical
Min
Typical
Min
Typical
0.772
1.8
79
82
77
79
70
73
67
69
-
-
77.2
80.2
75.2
77.2
1
2.0
77
80
75
77
68
71
65
67
20
28
75.0
78.3
73.0
75.3
4
3.8
68
71
66
68
56
59
53
55
23
31
64.2
67.5
62.2
64.5
8
5.3
64
67
62
64
50
53
47
49
24.5
32.5
58.7
61.4
56.7
58.4
10
6.0
62
65
60
62
48
5
45
47
25
33
56.0
59.3
54.0
56.3
16
7.6
59
62
57
59
44
47
41
43
25
33
51.4
54.7
49.4
51.7
20
8.5
58
61
56
58
42
45
39
41
25
33
49.5
52.3
47.5
49.3
25
9.5
56
59
54
56
40
43
37
39
24.3
32.3
46.5
49.8
44.5
46.8
31.25
10.7
55
58
53
55
38
41
35
37
23.6
31.6
44.3
47.2
42.3
44.2
62.5
15.4
50
53
48
50
32
35
29
31
21.5
29.5
34.6
37.9
32.6
34.9
100
19.8
47
50
45
47
28
3
25
27
20.1
28.1
27.2
30.4
25.2
27.4
155
25.3
44
47
42
44
24
27
21
23
19.8
26.8
18.7
22.1
16.7
19.1
200
29.0
43
46
41
43
22
25
19
21
18
26
14.0
16.6
12.0
13.6
250
32.8
41
44
39
41
20
23
17
19
17.3
25.3
8.2
11.3
6.2
8.3
300
36.6
40
43
38
40
18
21
15
17
16.8
24.8
3.4
6.5
1.4
3.5
350
40.0
39
42
37
39
7
20
14
16
16.3
24.3
-
2.1
-
-
400
43.2
38
41
36
38
16
19
13
15
15.9
23.9
-
-
-
-
450
46.3
38
41
36
38
15
18
12
14
15.5
23.5
-
-
-
-
500
49.2
37
40
35
37
14
17
11
13
15.2
23.2
-
-
-
-
550
52.0
36
39
34
36
13
16
10
12
14.9
22.9
-
-
-
-
600
54.8
36
39
34
36
12
15
9
11
14.7
22.7
-
-
-
-

阻 抗：100ohms±15%,1MHz to 600 MHz 传输延迟：536ns/100m max . @250 MHz
导 线：-23AWG solid bare copper
延迟偏移：45ns max 绝 缘 层：-Polyethylene，.042”dia.Nom.
弯曲半径：1英寸（4倍电缆直径） 外 皮：-FR PVC
导体电阻：66.58 ohms max/km 工作环境温度：-20℃~60℃
电 容：5.6NF max/100m 储存环境温度：-20℃~80℃
耐 压：300 volts AC or DC 认 证：UL listed file no.E154336

3) 管理子系统
管理子系统不是一个布线系统中的具体物理组成，而是对其它布线子系统文档、标识等的一个管理手段。它主要由三部分组成：
第一部分：信息点分布、拓扑结构、记录;
第二部分：路由和空间分布、线缆系统、接地和连接;
第三部分：标识及色标
本方案所采用的机柜均为19”标准机柜，高1米5到2米。机柜顶部安装有2-4个风扇，背后安装电源线槽，正面安装玻璃门，后背板和侧板均可拆卸。机柜的颜色可由校方指定，亚光，采用喷塑工艺。
柜上安装着若干AMP的六类非屏蔽配线面板和光纤配线面板，用来跳接数据线，并留足够的空间，以安装用户网络设备。
在各楼层配线架中与水平双绞线连接的用户区全部使用六类非屏蔽配线架，使每一个信息点完全可以灵活的用于语音或数据。
配线间及配线架的配置

放置点
数据点
语音点
配线架
配线架
光纤配线架
机柜
50对
100对
24口
溶接盒
24口
40U
30U
教学楼
56
12
1

3
1

1
宿舍、食堂
102
50

1
5
1

1

招待所
72
69
1
1
3
1

1
行政楼
156
62
1
1
7

1
1

通讯程控总配

4

合计
384
193
3
7
18
3
1
3
2

Ø 产品简介：
ＡＭＰ配线架：

Ø 产品描述：
六类24口配线架，高度为1.75”(1u) 产品编号：1375014-1
六类48口配线架，高度为3.50”(2u) 产品编号：1375015-1
Ø 产品性能：
a) 性能超过TIA/EIA和ISO标准
b) 配线架作为布线系统的一部分进行设计生产与测试认证
c) 通用线序标签支持T568A和T568B端接线序
d) 提供标签与嵌入式图标，便于标注与管理
e) 超五类配线架可以采用单对或多对打线工具进行端接
f) 获UL认证
4) 设备间系统
设备间是每座建筑物安装进出线设备，进行综合布线及其应用系统管理和维护的场所。设备间一般安放有大量同计算机网络相关的硬件和设备，通常情况按本地区计算机机房的设计规范来设计。而我国应按GB50174-93《电子计算机机房设计规范》和GB2887-89《计算站场地设计规范》执行。设备间子系统是用于一栋大楼的组网系统。通常分为计算机设备间和交换机设备间。

学校的设备间中心机房设在行政楼三层网络中心机房，设备间的位置建议在弱电井附近。
中心机房内，有各楼配线房汇集的光纤，我们通过光纤配线架端接，并与中心交换机连接，通过服务器管理整个楼群的网络，构成楼群内高速信息系统；同时通过路由器与外界公用数据网实现数据传输及交换。
Ø 产品简介：
水平线缆管理环：

Ø 产品描述：水平管理环，高度为1.72英寸（1U）产品编号：623021-1
Ø 产品性能：
a) 这种管理架可安装于AMP PRO机架的前端
b) 提供配线架或设备用跳线的水平方向线缆管理
5) 建筑群系统：
建筑群干线子系统也称园区子系统，是由两个及两个以上建筑物之间的布线线缆组成，实现建筑物彼此之间信息交换。它包括建筑群之间的铜缆、光缆、干线配线架，以及防止电缆的浪涌电压进入建筑内弱电系统的电气保护装置。
一级星型结构的园区主干图示

二级星型结构的园区主干图示
语音传输采用大对数HYA通讯电缆，根据各个大楼的语音电数，分别采用50、100对大对数通讯电缆。群楼之间的数据采用6芯单模室外铠装光纤。 我们设计主干时充分考虑了光纤芯数的备分和冗余量，并能提供多个全双式传输通道，保证主干网上的数据传输的速度和质量。
放置点
HYA大对数通讯电缆
室外单模光纤
50对
100对
6芯
教学楼
1

1
宿舍、食堂

1
1
招待所
1
1
1
合计（根）
2
2
3
合计（米）
900
1100
1400
