电路复习题(2)含答案.doc

一、填空题
1、RC串联电路从一种状态到另一种状态的转换过程中，不能突变的是电容电压 。
2、一个电路有n个结点，b条支路，它可以列 n-1 条KCL方程、 b-n+1 条KVL方程。
3、三个3KΩ的电阻星形连接，当转换成三角形连接时其每个等值电阻为 9 KΩ。
4、右图所示电路电压源功率为 28w 。
5、正弦稳态LC串联电路中，电容电压有效值为8V，电感电压有效值为12V，则总电压有效值为 4V 。
6、对称三相电源是由3个同频率、等幅值、初相依次滞后120°的正弦电压源连接成 Y (星)形或 Δ（三角） 形组成的电源。
7、已知电路中某支路电流为，则该电流的有效值为 10A ，频率为 50HZ ，初相为 -600 。
8、理想变压器将一侧吸收的能量全部传输到另一侧输出，在传输过程中，仅仅将 电压 、电流 按变比作数值的变换。
9、RLC串联电路发生谐振时的固有频率是 HZ。
10、要提高感性负载的功率因数，可在感性负载上 并联 适当的电容。
11、已知A，V，则i、u之间的相位关系为 i超前u 300 。
12、右图所示电路中I = -1.5A 。
13、三相对称电路，当负载为星形接法时，相电压UP与线电压UL的关系为 ，相电流IP与线电流IL的关系为 。
14、电路中三条或三条以上支路的公共连接点称为 节（结）点 。
15、RL串联电路从一种状态到另一种状态的转换过程中，不能突变的是 电感电流 。
16、阻抗的对偶是导纳，电阻的对偶是电导，那么容抗的对偶是 感纳 。
17、受控源中，被控制量和控制量成正比，这种受控源称为 线性 受控源。
18、已知电路中某支路电压为V，则该电压的有效值为 20V ，频率为 50HZ ，初相为 -1350 。
19、要提高电路功率因数，对容性负载，应并接 感性 元件。
20、品质因素（Q值）是分析和比较谐振电路频率特性的一个重要的辅助参数，当Q＞1时，电感和电容两端电压将 大于 信号源电压。
21、叠加定理各分电路中，不作用的电压源处用 短路 代替，不作用的电流源处用 开路(断路)代替。
22、某直流电源开路时的端电压为9V，短路时电流为3A，外接负载是一只阻值为6Ω的电阻时，回路电流则为（ 1 ）A，负载的端电压为（ 6 ）V。
23、试求图1中电压源发出的功率:P15V=( 75 )W；电流源发出的功率:P2A=( -30 )W。

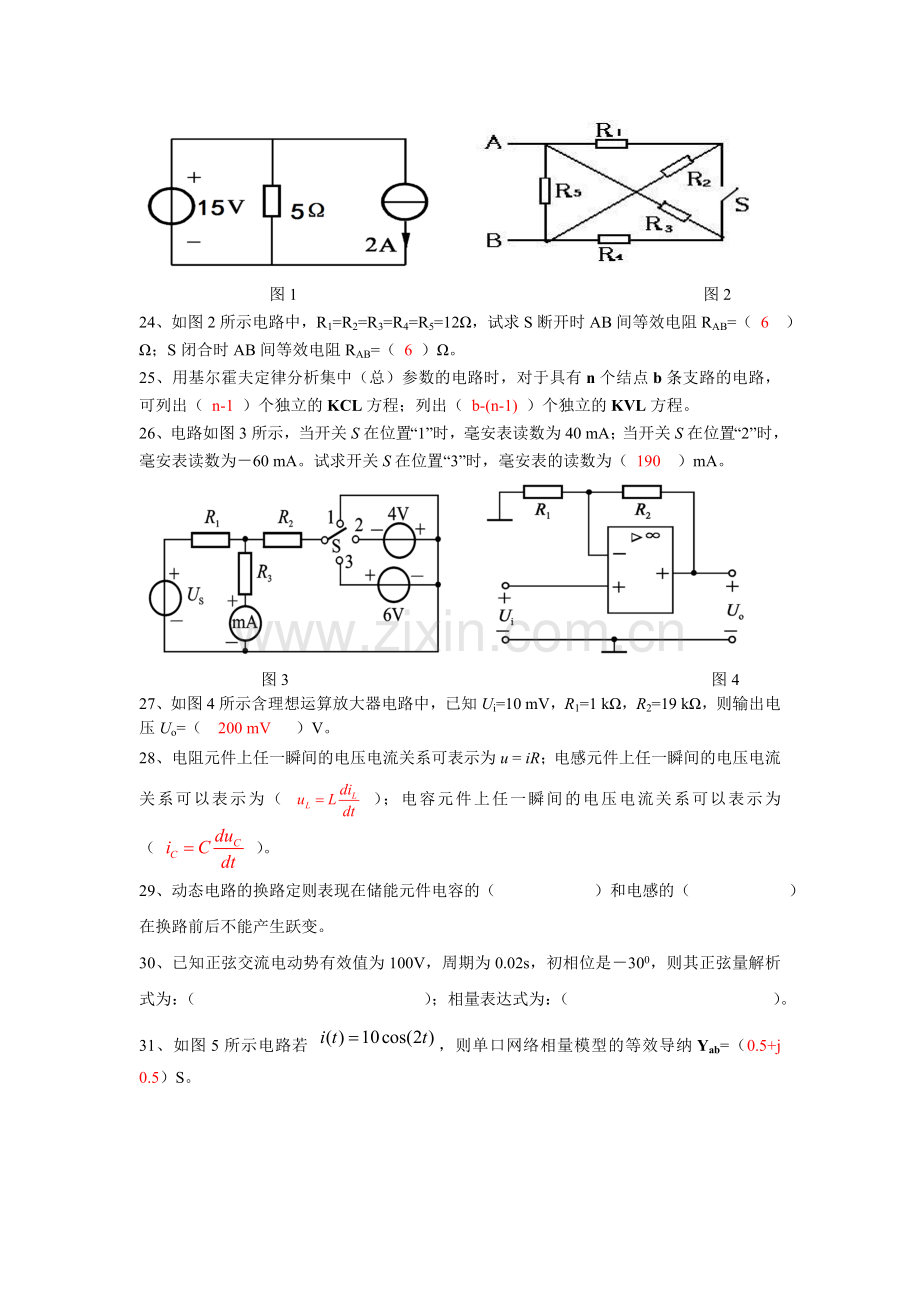

图1 图2
24、如图2所示电路中，R1=R2=R3=R4=R5=12Ω，试求S断开时AB间等效电阻RAB=（ 6 ）Ω；S闭合时AB间等效电阻RAB=（ 6 ）Ω。
25、用基尔霍夫定律分析集中（总）参数的电路时，对于具有n个结点b条支路的电路，可列出（ n-1 ）个独立的KCL方程；列出（ b-(n-1) ）个独立的KVL方程。
26、电路如图3所示，当开关S在位置“1”时，毫安表读数为40 mA；当开关S在位置“2”时，毫安表读数为－60 mA。试求开关S在位置“3”时，毫安表的读数为（ 190 ）mA。

图3 图4
27、如图4所示含理想运算放大器电路中，已知Ui=10 mV，R1=1 kΩ，R2=19 kΩ，则输出电压Uo=（ 200 mV ）V。
28、电阻元件上任一瞬间的电压电流关系可表示为u = iR；电感元件上任一瞬间的电压电流关系可以表示为（ ）；电容元件上任一瞬间的电压电流关系可以表示为（ ）。
29、动态电路的换路定则表现在储能元件电容的（ ）和电感的（ ）在换路前后不能产生跃变。
30、已知正弦交流电动势有效值为100V，周期为0.02s，初相位是－300，则其正弦量解析式为：（ ）；相量表达式为：（ ）。
31、如图5所示电路若 ，则单口网络相量模型的等效导纳Yab=（0.5+j 0.5）S。

图5

图6
32、图6所示电路中耦合电感同向、反向串联的等效去耦电感分别为16mH和10mH，则其互电感M为（ 1.5 ）mH。
33、三相对称电路，当负载为星形接法时，相电压与线电压的关系为 、相电流与线电流的关系为 。
34、如果使10Ω电阻能获得最大功率，如下图中理想变压器的变比n=（ 3 ）。

35、在RLC串联电路中，已知电流为5A，电阻为30Ω，感抗为40Ω，容抗为80Ω，那么电路的阻抗为（ 50 ）Ω，电路中吸收的有功功率为（ 750 ）W。
36、在三相四线制中，若负载不对称，则保险不允许装在( 中性 )线中，否则可能导致负载无法正常工作。
37、额定值为“220V 40W”的白炽灯，灯丝热态电阻的阻值为（ 1210 ）Ω。如果把它接到110V的电源上，实际消耗的功率为( 10 )W 。
38、试求图8中电压源发出的功率:P3V=( 6 )W；电流源发出的功率:P2A=( 10 )W。

图8 图9
39、如图9所示电路中，已知R2的功率为2W，则R1＝( 3 )Ω，R3＝( 1 )Ω。
40、用基尔霍夫定律分析集中（总）参数的电路时，对于具有n个结点b条支路的电路，可列出（ n-1 ）个独立的KCL方程；列出（ b-(n-1) ）个独立的KVL方程。
41、电路如图10所示的线性网络N，只含电阻。若IS1=8 A，IS2=12 A，Ux为80 V；若IS1=－8 A，IS2=4 A，Ux为0 V。当IS1=IS2=20 A时Ux为（ 150 ）V。

图10 图11
42、如图11所示含理想运算放大器电路中，已知Ui=10 mV，R1=1 kΩ，R2=19 kΩ，则输出电压Uo=（ 200 mV ）V。
43、反映实际电路器件储存磁场能量特性的理想电路元件是（ 电感 ）元件；反映实际电路器件储存电场能量特性的理想电路元件是（ 电容 ）元件，它们都是无源的二端元件。
44、动态电路的换路定则表现在储能元件电容的（电压 ）和电感的（ 电流 ）在换路前后不能产生跃变。
45、已知正弦交流电动势有效值为100V，周期为0.02s，初相位是－300，则其正弦量解析式为：（ ；相量表达式为：（ ）。
46、在纯电容交流电路中，电压和电流和相位关系为（电压落后电流90° ）；在纯电感交流电路中，电压和电流和相位关系为（电压超前电流90° ）。
47、如图12所示线圈11´中的1端子与线圈22´中的（ 2´ ）端子是同名端。
图12 图14
48、RLC串联电路发生谐振时，若电容两端电压为100V，电阻两端电压为10V，则电感两端电压为（ -100V ）V ，品质因数Q为（ 10 ）。
49、基尔霍夫定律包括 KCL 和 KVL。对结点和闭合面可应用 KCL定律，对回路应用
KVL定律。
50、两种实际电源模型等效变换是指对外部等效，对内部并无等效可言。当端子开路时，两电路对外部均不发出功率，但此时电压源发出的功率为 0 ，电流源发出的功率为 UOC*ISC ；当端子短路时，电压源发出的功率为 UOC*ISC ，电流源发出的功率为 0 。
51、电压和电流取关联参考方向时，理想电容元件的电压与电流的一般关系式为 ；相量关系式为 。电容的电压相量 滞后 于电流相量π/2。
52、如果响应与激励属于同一对端子，则网络函数称为 驱动点 函数，如果响应与激励不属于同一对端子，则网络函数称为 转移 函数。
53、已知V，则= V。
54、一阶RL电路的时间常数为 τ=L/R 。在一阶RL电路中，若L不变，R越大，则换路后过渡过程越 短（快） 。
55、工程上常用并联电容器的办法来提高功率因数，并联电容C值的计算公式。
56、在三相四线制中，若负载不对称，则保险不允许装在 中性 线中，否则可能导致负载无法正常工作。
57、同名端产生的磁通起 增强 作用，异名端产生的磁通起 减弱 作用。
58、在使用叠加定理适应注意：叠加定理仅适用于 线性 电路；在各分电路中，要把不作用的独立电源置零。不作用的理想电压源用 短路 代替，不作用的理想电流源用 断路代替，原电路中的 功率 不能使用叠加定理来计算。
59、电压和电流取关联参考方向时，理想电感元件的电压与电流的一般关系式为 ；相量关系式为；电感的电压相量 超前 于电流相量π/2。
60、换路定律的数学表达式为 和 .
61、一阶电路的三要素法中的三个要素： 。
62、在分析具有理想运放的电路时，有两个很重要的规则，分别是虚短 和 虚断 。
63、图17所示电路中, 9 Ω。
64、图18所示电路中，电压源的功率为 30 W。

图17 图18
65、三相对称电路，当负载为星形接法时，相电压与线电压的关系为线电压大小是相电压的 倍，线电压的相位超前相电压30° 、相电流与线电流的关系为线电流等于相电流 。
66、如果响应与激励属于同一对端子，则网络函数称为驱动点 函数，如果响应与激励不属于同一对端子，则网络函数称为 转移 函数。
67、已知电路中某支路电流为，则该电流的有效值为 10 A，频率为 50 Hz，初相位为 -600 。
二、选择题　
1、电阻与电感元件并联，它们的电流有效值分别为3A 和4A，则它们总的电流有效值为( C )。
A、7A B、6A C、5A D、4A
2、耦合电感的顺串时等效电感为( A ) 。
A、Leq=L1+L2+2M B、Leq=L1+L2-2M C、Leq=L1L2-M2 D、 Leq=L1L2-M2
3、在正弦交流电路中提高感性负载功率因数的方法是 D 。
A、负载串联电感 B、负载串联电容 C、负载并联电感 D、负载并联电容
4、1电阻和2H电感并联一阶电路中，电感电压零输入响应为__B_____。
A、 B、 C、 D、
5、已知一个20Ω的电阻上流过电流，则其电压为（B）
A、　 B、 C、　D、
6、动态电路是指含有___B____元件的电路，其电路方程是微分方程。
A、电阻 B、动态 C、独立源 D、受控源
7、10电阻和0.2F电容并联电路的时间常数为___C____
A、1s B、0.5s C、2s D、3s
8、RLC并联正弦电流电路中，则总电流为__B_____A。
A、8 B、5 C、4 D、6
9、图19示直流稳态电路中电压U等于（ C ）
A、3V B、-3V C、-6V D、-4V
10、图20示电路中电流等于（ B ）
A、1A B、-1A C、2A D、12A

图19 图20
11、已知右图所示电路中的E=2V,Ik=2A。电阻R1和R2消耗的总功率为（ D ）。
A.4W B.0W
C.16W D.8W

12.右图所示电路中，已知I1=11mA,I4=12mA,I5=6mA。I2,I3和I6的值为（B）。
A.I2=-7mA,I3=-5mA,I6=18mA
B.I2=-7mA,I3=5mA,I6=18mA
C.I2=-7mA,I3=10mA,I6=18mA
D.I2=7mA,I3=5mA,I6=18mA
13、RLC串联电路，当外加信号源的频率高于谐振频率时，电路对外呈现（ A ）。
A.感性 B.容性 C.电阻性 D.无法确定
14.已知单相交流电路中某负载视在功率为5kVA，有功功率为4kW，则其无功功率Q为（B）。
A.1kVar B.3kVar C.9kVar D.0kVar
15、实验测得某含源线性一端口网络的开路电压为6V，短路电流为3A，当外接电阻为4Ω时，该电阻的电流为（ A ）。
A.1A B.2A C.3A D.4A
16、叠加定理求解电路时对暂时不用的独立电源应该是（ A ）。
A.电压源短路 B.电流源短路 C.电压源开路 D.根本不必动
17、下列哪个不属于理想变压器的理想化条件（ B ）。
A.线圈导线无电阻 B.磁性材料磁导率为零
C.自感、互感无穷大 D.绕组匝数无穷大
18、电路如右图所示，电压U和电流I的关系式为（ C ）。
A. B.
C. D.
19、RLC串联电路零输入相应分析时，会得到一个二阶齐次微分方程，由于电路中R、L、C的参数不同，该方程的特征根可能是（ D ）。
A.两个不等的负实根 B.一对相等的负实根
C.一对实部为负的共轭复数 D.以上皆有可能
20、任意一个相量乘以j相当于该相量（ B ）。
A.逆时针旋转90° B.顺时针旋转90° C.逆时针旋转60° D.顺时针旋转60°
21、已知单相交流电路，有功功率为3kW，无功功率为4KVar，则其功率因素λ为（B）。
A.0.5 B.0.6 C.0.7 D.0.8
22、正弦电压对应的相量表示为（C）。
A. B. C.-900 D.
23、电流与电压为关联参考方向是指（ D ）。
A.电流实际方向与电压升实际方向一致 B.电流实际方向与电压降实际方向一致
C.电流参考方向与电压升参考方向一致 D.电流参考方向与电压降参考方向一致
24、直流电路中（ A ）。
A.感抗为零，容抗为无穷大 B.容抗为零，感抗为无穷大
C.感抗与容抗均为零 D.感抗与容抗均为无穷大
25、右图所示串联电路中，互感元件的耦合系数为（ A ）。
A.0.2 B.0.4 C.0.04 D.1
26、实验测得某含源线性一端口网络的开路电压为6V，短路电流为3A，当外接电阻为4Ω时，该电阻的功率为（ B ）。
A.2W B.4W C.6W D.8W
27、右图所示电路中电流i等于（ B ）。
A.1A
B.2A
C.3A
D.4A
28、电路如右图所示，Rab为（ B ）。
A.50Ω
B.100Ω
C.150Ω
D.200Ω
29、右图所示正弦交流电路中，已知，则电压u的初相为（ D ）。
A. 36.9° B. 53.1°
C. -36.9° D. -53.1°

30、图21所示电路中电流I等于：（ C ）
A. -2 A B. 2 A C. -6 A D. 6 A

　　　　　　　　图21　　　　　　　　　　　　　　　　　　　　　　　　图22
31、如图22所示的电路中，当外接220V的正弦交流电源时，灯A、B、C的亮度相同。
当改接为220V的直流电源后，下述说法正确的是：（ B ）
A. A灯比原来亮 B. B灯比原来亮
C. C灯比原来亮 D. A、B灯和原来一样亮
32、图23所示电路中负载电阻获得的最大功率等于：（ A ）
A. 4 W B. 8 W C. 12 W D. 16 W

图23 图24
33、图24所示直流稳态电路中电压U等于：（ D ）
A. 12 V B. -12 V C. 6 V D. ˗6 V
34、描述线性电路中多个独立源共同作用时所产生的响应的规律的定理是：（ C ）
A. 戴维宁定理 B. 诺顿定理 C. 叠加定理 D. 互易定理
35、提高供电电路的功率因数，下列说法正确的是：（ D ）
A. 可以节省电能
B. 减少了用电设备的有功功率，提高了电源设备的容量
C. 减少了用电设备中无用的无功功率
D. 可提高电源设备的利用率并减小输电线路中的功率损耗
36、线性动态电路的全响应可分解为： ( A )
A. 稳态响应+瞬态响应 B. 直流分量+正弦分量
C. 强制分量+零状态分量 D. 强制响应+稳态响应
37、图26所示正弦电流电路中，已知电流有效值，则等于：（ D ）
A. 1 A B. 2 A C. 3 A D. 5 A

图25 图26
38、图25所示电路中开关闭合后电容的稳态电压等于：（ C ）
A. 3 V B. 2 V C. -2 V D. -8 V
39、图25所示电路中开关闭合时间常数τ等于：（ B ）
A. 0.5S B. 1S C. 2S D. 4S
40、在电源内部，电动势的正方向是：（ A ）
A．从负极指向正极 B．从正极指向负极 C．没有方向 D．无法判断
41、如图27所示电路中电流 等于：（ B ）
A. 1 A B. 2 A C. 3 A D. 4

图27
42、图28所示电路中负载电阻获得的最大功率等于：（ A ）
A. 4 W B. 8 W C. 12 W D. 16 W

图28 图29
43、图29所示电路中开路电压 等于：（ C ）
A. 3 V B. 4 V C. 5 V D. 9 V
44、提高供电电路的功率因数，下列说法正确的是：（ D ）
A. 可以节省电能 B. 减少了用电设备中无用的无功功率
C.减少了用电设备的有功功率，提高了电源设备的容量
D. 可提高电源设备的利用率并减小输电线路中的功率损耗
45、线性动态电路的全响应可分解为： ( A )
A. 稳态响应+瞬态响应 B. 直流分量+正弦分量
C. 强制分量+零状态分量 D. 强制响应+稳态响应
46、图30所示单口网络相量模型的等效阻抗等于：（ C ）
A. (3+j4) Ω B. (0.33-j0.25) Ω C. (1.92+j1.44) Ω D. (0.12+j0.16) Ω

图30
47、某含源线性一端口网络的开路电压为6V，短路电流为3A，当外接电阻为4Ω时，该电阻的电流为（ A ）。
A．1A B．2A C．3A D．4A
48、已知下图中电流表A1、A2、A3读数均为10A，则电流Is为（ A ）。
A．10A B．20A C．30A D．40A

49、谐振频率为的RLC串联电路，接在频率为的正弦交流电路中，当时，电路呈现（ A ）。
A．电感性 B．电容性 C．电阻性 D．无法确定
50、电阻与电感元件并联，它们的电流有效值分别为3A 和4A，则它们总的电流有效值为（ C ）。
A．7A B．6A C．5A D．4A
51、关于理想电感元件的伏安关系，下列各式正确的有（ D ）。
A．u=ωLi B．u=Li C．u=jωLi D．u=Ldi/dt
52、耦合电感的顺串时等效电感为（ A ）。
A. B.
C. D.
53、单口网络，其入端阻抗形式是Z=R+jX，当X<0时,单口网络呈（ C ）。
A．电阻性质 B．电感性质 C．电容性质 D．不确定
54、1电阻和2H电感并联一阶电路中，电感电压零输入响应为（ B ）。
A．B．C． D．
55、已知一个20Ω的电阻上流过电流，则其电压为（ B ）。
A． B．C．　 D．
56、已知单相交流电路中某负载视在功率为5kVA，有功功率为4kW，则其无功功率Q为（B）。
A．1kVar B．3kVar C．9kVar D．0kVar
三、名词解释

1、基尔霍夫定律
集总电路中基尔霍夫定律包括基尔霍夫电流定律( KCL )和基尔霍夫电压定律( KVL )。 基尔霍夫电流定律( KCL )：在集总参数电路中，任意时刻，对任意结点，流出或流入该结点电流的代数和等于零。

基尔霍夫电压定律 (KVL)：在集总参数电路中，任意时刻，沿任一闭合路径（回路）绕行，各支路电压的代数和等于零。

2、戴维宁定理
一个含独立电源、线性电阻和受控源的一端口，对外电路来说，可以用一个电压源和电阻的串联组合等效置换，此电压源的激励电压等于一端口的开路电压，电阻等于一端口内全部独立电源置零后的输入电阻。
3、叠加定理
在线性电阻电路中，某处电压或电流都是电路中各个独立电源单独作用时，在该处分别产生的电压或电流的叠加。
4、网络函数　
采用单输入-单输出的方式，在输入变量和输出变量之间建立函数关系，来描述电路的频率特性，这一函数关系就称为电路和系统的网络函数。
四、计算题

1、如下图所示电路，R可以任意调节，若使R获得最大功率，试确定R的值及其获得的最大功率。

答案：解： ab端的开路电压UOC ： UOC=-24V
从ab端看进去的等效电阻Req： Req=10 Ω
当R= Req=10Ω 时，获得最大功率，。
2、下图所示对称三相星形联接电路中，若已知，线电流，求每相的负载Z三相有功功率P，三相无功功率Q。

3、RLC串联电路中。已知电阻R=5KΩ，电感L=6mH，电容C=0.001μF,接于V的正弦电源上。试求该串联电路电流i，有功功率P，无功功率Q和视在功率S。
4、电路如下图所示，RL=10Ω，试用戴维南定理求流过RL的电流。

5、电路相量模型如图所示，试求、、，并画出电流相量图。

6、有一个桥T型衰减器如下图所示。图中R1＝R3＝100Ω，R2＝50Ω，R4＝200Ω，RL＝100Ω，恒流源Ig＝30mA，Rg＝100Ω。试求网路的输入电流I1和负载RL上的电压U2。

解：根据Y——Δ电阻等效变换，或惠斯通电桥平衡分析计算
电流I1=15mA；电压U2=0.5V。
7、电路如下图所示，根据戴维南等效电路求

解：求出Ix所在支路之外电路的戴维宁等效电路。

8、求右图所示电路的输入阻抗Z。

解：去耦后的等效电路如右图：

9、电路如右图所示，各元件参数已给定，其中受控源中。计算负载电阻RL＝？时获得的最大功率，其端电压u是多少？

解：根据戴维宁定理计算开路电压Uoc=32V； 短路电流Isc=16/3A；
等效电阻Req=Uoc/Isc=6Ω；
根据最大功率传输定理，负载电阻RL＝Req=6Ω时获得的最大功率；
其端电压u=16V。

1/3H
1/6µF
1.5kΩ
1kΩ
iL(t)
i(t)
iC(t)
uS(t)
+
_
10、已知：，求：。

解：将电路转化为相量模型

。

11、电路如下图所示，当＝0.5，＝5，＝50，V时，求和。

解：
＝－7.14cos10t V, =0.14 cos10t A
12、右图所示电路在换路前已建立稳定状态，试用三要素法求开关闭合后的全响应uC(t)。

uC
10kW
10kW
20kW
10mF
10V
＋－
＋－
1mA
S(t = 0)

解：求。
当时，
时，
uC(0_)
+
_
1mA
10kΩ
20kΩ
10V
+
_

1mA
10kΩ
10kΩ
10V
+
_
10V
+
_
20kΩ
i(0+)

求 时，

求。 10kΩ
10kΩ
20kΩ
Req=10KΩ

13、图示正弦电流电路中，已知V，求电流和。

解：
，
，
；
，
。

14、如下图所示电路中求=1时的。
*

+
_

*

*
*

+
_

答案：解：

15、要实现右图所示的电路的输出uo为：，并已知R3=20KΩ，求：R1和R2。

解：利用虚短、虚断的规则可求解，

得：
即

由已知得，又R3=20KΩ
得：R1=10/3KΩ=3.33 KΩ；R2=50KΩ。

16、电路如右图所示，各元件参数已给定，其中受控源中。计算负载电阻RL＝？时获得的最大功率，其端电压u是多少？

17、右图示电路中各参数已给定，开关S闭合前电路为稳态，t=0时闭合开关S，求闭合开关S后电感电流iL(t)、电容电压uc(t)和ic(t)。

解：
用三要素法求的电容电压：（可画等效电路图说明）

用三要素法求的电感的电流：

(画换路后的稳态电路图)

18、图示含理想运算放大器电路，试计算电路的电压增益。
解：设第一个理想运放的反相输入端电压为，输出端电压为，第二个理想运放的同相输入端为。根据理想运算放大器虚短和虚断可得：

解得：

19、已知如下图所示对称三相电路，电源线电压有效值为380 V，负载阻抗Ω。试求两个功率表的读数及三相负载吸收的总功率。
Z

Z

Z

A

C

B

W1
W2
*

*

*

*

解：

P1=UlIlΔ cosj 1=UlIlΔ cos(j -30°)
P2=UlIlΔ cosj 2=UlIlΔ cos(j +30° )
P1=UlIlΔ cos00=380*3.3=1254W
P2=UlIlΔ cos600=380*3.3*0.5=627W 。

20、电路如下图所示，负载电阻RL可调，当RL为何值时，获得最大功率，并计算最大功率。
2I1 4Ω
－ ＋
I1
4I1
2Ω

2Ω RL
＋
6V
－

解：

。

21、如图所示电路，开关在a处电路已达稳态，在t=0时开关由a处合向b处，试求t ³ 0电流。

解：求初始值iL(0+)。
iL(0+) = iL(0-) = 1A
求换路后电感之外的戴维宁等效电路。如图1所示。

1W
2 i1
i1
1W
图2
u
i
外施激励法求Req如图2所示。
KCL：
KVL：
解得：

2V
图3
原电路等效电路如图3所示。

时间常数：t = L / Req = 3s
稳态值：
依据“三要素法”公式得：

22、如下图所示电路，＝3V ，＝5V，＝100，，开关断开前电路已经达到稳态，求开关断开后电容电压。　

23、图示电路中，已知电压表读数为50V，电流表读数为1A，功率表读数为30W，电源的频率为50Hz。求L、R值和功率因数λ？如果要使功率因数提高到0.9，需要并联多大的电容值？　

I A W * R
＋
*

V
U

L

－

24、用戴维宁定理求下图所示电路中电阻RL为何值时，其功率最大，并计算此最大功率。

25、下图所示电路中，开关S打开前电路已处于稳态。t=0开关S打开，求t≥0时的和。　

2Ω 3Ω 5Ω

＋ 2A iL ＋

10V S 0.2H uL

－ －

解：

26、求图示电路中输出电压与输入电压的关系。

答案：解：

27、已知在对称电路中，，＝380V，求三相总功率 和线电流，若将这三个负载作连接接入同一电源，变成对称电路，再求三相总功率和线电流，并比较和，若用二表法来测量功率，求两种情况下二个功率表的读数分别是多少？　
参考答案： ：

＝4343W，＝11A，

＝13032W，＝33A， ＝3
P1=UlIl cosj 1=UlIl cos(j -30°)
P2=UlIl cosj 2=UlIl cos(j +30° )

做星形联接时：P1Y=UlIl （cosj cos30°+ sinj sin30°）
=380*11（0.6*0.866+0.8*0.5）=3844W
P2Y= UlIl (cosj cos30°-sinj sin30°)
=380*11（0.6*0.866-0.8*0.5）=499W
做三角形联接时：P1△=3P1Y=3*3844=11532W; P2△=3P2Y=3*499=1499W 。
