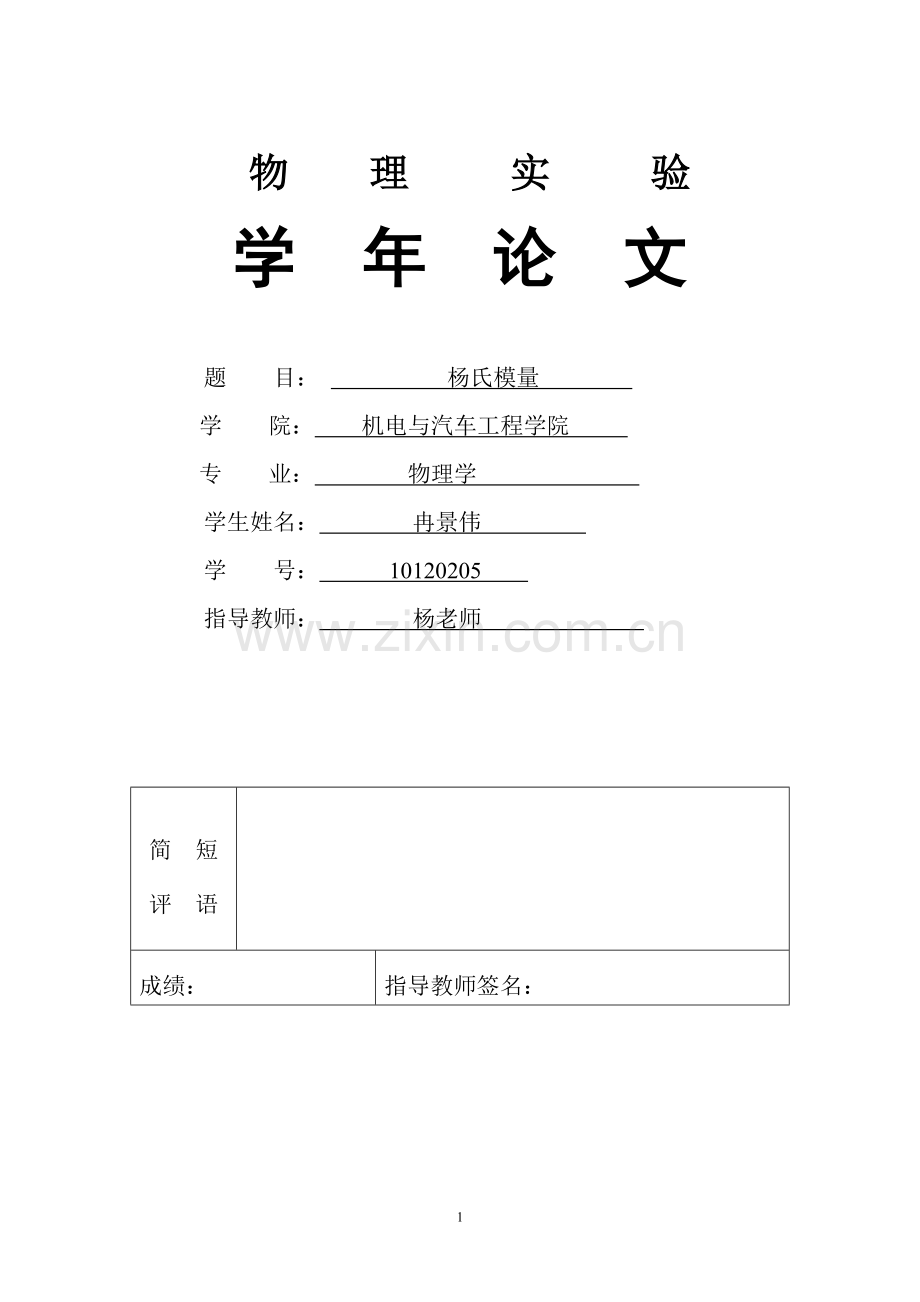

物 理 实 验
学 年 论 文

题 目： 杨氏模量
学 院： 机电与汽车工程学院
专 业： 物理学
学生姓名： 冉景伟
学 号： 10120205
指导教师： 杨老师

简 短
评 语

成绩：
指导教师签名：

杨氏模量的测定
（拉伸法测定金属丝的杨氏模量）

力作用于物体所引起的效果之一是使受力物体发生形变，物体的形变可分为弹性形变和塑性形变。固体材料的弹性形变又可分为纵向、切变、扭转、弯曲，对于纵向弹性形变可以引入杨氏模量来描述材料抵抗形变的能力。杨氏模量是表征固体材料性质的一个重要的物理量，是工程设计上选用材料时常需涉及的重要参数之一，一般只与材料的性质和温度有关，与其几何形状无关。
实验测定杨氏模量的方法很多，如拉伸法、弯曲法和振动法（前两种方法可称为静态法，后一种可称为动态法）。本实验是用静态拉伸法测定金属丝的杨氏模量。本实验提供了一种测量微小长度的方法，即光杠杆法。光杠杆法可以实现非接触式的放大测量，且直观、简便、精度高，所以常被采用。

（实验目的）
1． 掌握用光杠杆测量微小长度变化的原理和方法，了解其应用。
2． 掌握各种长度测量工具的选择和使用。
3． 学习用逐差法和作图法处理实验数据。

（实验仪器）
金属丝杨氏模量测定仪（一套），钢卷尺，米尺，螺旋测微计等。

（实验原理）
一、杨氏弹性模量
设金属丝的原长L，横截面积为S，沿长度方向施力F后，其长度改变ΔL，则金属丝单位面积上受到的垂直作用力F/S称为正应力，金属丝的相对伸长量ΔL/L称为线应变。实验结果指出，在弹性范围内，由胡克定律可知物体的正应力与线应变成正比，即
＝ （１）
则
＝ （２）
比例系数即为杨氏弹性模量。在它表征材料本身的性质，越大的材料，要使它发生一定的相对形变所需要的单位横截面积上的作用力也越大。的国际单位制单位为帕斯卡，记为（1=1；1=）。
本实验测量的是钢丝的杨氏弹性模量，如果钢丝直径为，则可得钢丝横截面积

则（２）式可变为
（3）
可见，只要测出式（3）中右边各量，就可计算出杨氏弹性模量。式中（金属丝原长）可由米尺测量，（钢丝直径），可用螺旋测微仪测量，F（外力）可由实验中钢丝下面悬挂的砝码的重力F=求出，而ΔL是一个微小长度变化（在此实验中 ，当L≈１ｍ时，F每变化１ｋg相应的ΔL约为0.3ｍｍ）。因此，本实验利用光杠杆的光学放大作用实现对钢丝微小伸长量ΔL的间接测量。

1-金属丝 2-光杠杆 3-平台 4-挂钩 5-砝码 6-三角底座 7-标尺 8-望远镜
图1 杨氏模量仪示意图

二、光杠杆测微小长度变化
尺读望远镜和光杠杆组成如图2所示的测量系统。光杠杆系统是由光杠杆镜架与尺读望远镜组成的。光杠杆结构见图2（b）所示，它实际上是附有三个尖足的平面镜。三个尖足的边线为一等腰三角形。前两足刀口与平面镜在同一平面内（平面镜俯仰方位可调），后足在前两足刀口的中垂线上。尺读望远镜由一把竖立的毫米刻度尺和在尺旁的一个望远镜组成。

（a） (b)
图2光杠杆
将光杠杆和望远镜按图2所示放置好，按仪器调节顺序调好全部装置后，就会在望远镜中看到经由光杠杆平面镜反射的标尺像。设开始时，光杠杆的平面镜竖直，即镜面法线在水平位置，在望远镜中恰能看到望远镜处标尺刻度的象。当挂上重物使细钢丝受力伸长后，光杠杆的后脚尖随之绕后脚尖下降ΔL，光杠杆平面镜转过一较小角度，法线也转过同一角度。根据反射定律，从处发出的光经过平面镜反射到（为标尺某一刻度）。由光路可逆性，从发出的光经平面镜反射后将进入望远镜中被观察到。望远记－= Δn.
由图2可知

式中，为光杠杆常数（光杠杆后脚尖至前脚尖连线的垂直距离）；
为光杠杆镜面至尺读望远镜标尺的距离
由于偏转角度很小，即ΔL＜＜b，Δn ＜＜，所以近似地有
≈，≈
则
＝· （4）
由上式可知，微小变化量ΔL可通过较易准确测量的b、D、Δn，间接求得。
实验中取D＞＞b，光杠杆的作用是将微小长度变化ΔL放大为标尺上的相应位置变化Δn，ΔL被放大了 倍。
将（3）、（4）两式代入（2）式有
· （5）
通过上式便可算出杨氏模量。

（实验仪器介绍）
1. 杨氏模量测定仪
杨氏模量测定仪见图1所示，三角底座上装有两根立柱和调整螺丝。可调整调整螺丝使立柱铅直，并由立柱下端的水准仪来判断。金属丝的上端夹紧在横梁上的夹头中。立柱的中部有一个可以沿立柱上下移动的平台，用来承托光杠杆。平台上有一个圆孔，孔中有一个可以上下滑动的夹头，金属丝的下端夹紧在夹头中。夹头下面有一个挂钩，挂有砝码托，用来放置拉伸金属丝的砝码。放置在平台上的光杠杆是用来测量微小长度变化的实验装置。
2. 光杠杆
光杠杆是利用放大法测量微小长度变化的仪器。光杠杆装置包括光杠杆镜架和镜尺两大部分，光杠杆镜架如图2（b）所示，将一直立的平面反射镜装在一个三脚支架的一端，
3. 尺读望远镜组
尺读望远镜装置如图3，它由一个与被测量长度变化方向平行的标尺和尺旁的望远镜组成，望远镜由目镜、物镜、镜筒、分划板和调焦手轮构成。望远镜镜筒内的分划板上有上下对称两条水平刻线－视距线，测量时，望远镜水平地对准光杠杆镜架上的平面反射镜，经光杠杆平面镜反射的标尺虚象又成实象于分划板上，从两条视距线上可读出标尺像上的读数。

图3 尺读望远镜结构图

（实验内容及步骤）
一、杨氏模量测定仪的调整
1. 调节杨氏模量测定仪三角底座上的调整螺钉，使支架、细钢丝铅直，使平台水平。
2. 将光杠杆放在平台上，两前脚放在平台前面的横槽中，后脚放在钢丝下端的夹头上适当位置，不能与钢丝接触，不要靠着圆孔边，也不要放在夹缝中。
二、光杠杆及望远镜镜尺组的调整
1. 将望远镜放在离光杠杆镜面约为1.5-2.0m处，并使二者在同一高度。调整光杠杆镜面与平台面垂直，望远镜成水平，并与标尺竖直，望远镜应水平对准平面镜中部。
2. 调整望远镜
(1) 移动标尺架和微调平面镜的仰角，及改变望远镜的倾角。使得通过望远镜筒上的准心往平面镜中观察，能看到标尺的像；
(2) 调整目镜至能看清镜筒中叉丝的像；
(3) 慢慢调整望远镜右侧物镜调焦旋钮直到能在望远镜中看见清晰的标尺像，并使望远镜中的标尺刻度线的像与叉丝水平线的像重合；
(4) 消除视差。眼睛在目镜处微微上下移动，如果叉丝的像与标尺刻度线的像出现相对位移，应重新微调目镜和物镜，直至消除为止。
3. 试加八个砝码，从望远镜中观察是否看到刻度（估计一下满负荷时标尺读数是否够用），若无，应将刻度尺上移至能看到刻度，调好后取下砝码。
三、测量
采用等增量测量法
1. 加减砝码。先逐个加砝码，共八个。每加一个砝码(1kg)，记录一次标尺的位置；然后依次减砝码，每减一个砝码，记下相应的标尺位置（所记和分别应为偶数个）。
2. 测钢丝原长L。用钢卷尺或米尺测出钢丝原长（两夹头之间部分）L。
3. 测钢丝直径d。在钢丝上选不同部位及方向，用螺旋测微计测出其直径d，重复测量三次，取平均值。
4. 测量并计算D。从望远镜目镜中观察，记下分划板上的上下叉丝对应的刻度，根据望远镜放大原理，利用下丝读数之差，乘以视距常数100，即是望远镜的标尺到平面镜的往返距离，即2D.
5. 测量光杠杆常数b。取下光杠杆在展开的白纸上同时按下三个尖脚的位置，用直尺作出光杠杆后脚尖到两前脚尖连线的垂线，再用米尺测出b。
6. 本实验的直接测量量是等间距变化的多次测量，故采用逐差法处理数据。其中是每次加1kg砝码后标尺的读数， 。 把以上所得数据分为前后两组，一组为，，，，另一组为，，，。
求对应项的差值 =-，=-，=-，=-
求平均值得 =
7. 将所有的测试数据代入（5）式计算
·（）
求测量结果的总合成不确定度
=
=()
杨氏弹性模量标准式

（注意事项）
1. 实验系统调好后，一旦开始测量，在实验过程中绝对不能对系统的任一部分进行任何调整。否则，所有数据将重新再测。
2. 加减砝码时，要轻拿轻放，并使系统稳定后才能读取刻度尺刻度。
3. 注意保护平面镜和望远镜，不能用手触摸镜面。
4. 待测钢丝不能扭折，如果严重生锈和不直必须更换。
5. 实验完成后，应将砝码取下，防止钢丝疲劳。
光杠杆主脚不能接触钢丝，不要靠着圆孔边，也不要放在夹缝中。影响？

(我的体会)
通过本次的实验我掌握了用光杠杆法测量金属丝的杨氏模量，并采用了逐差法处理数据。
