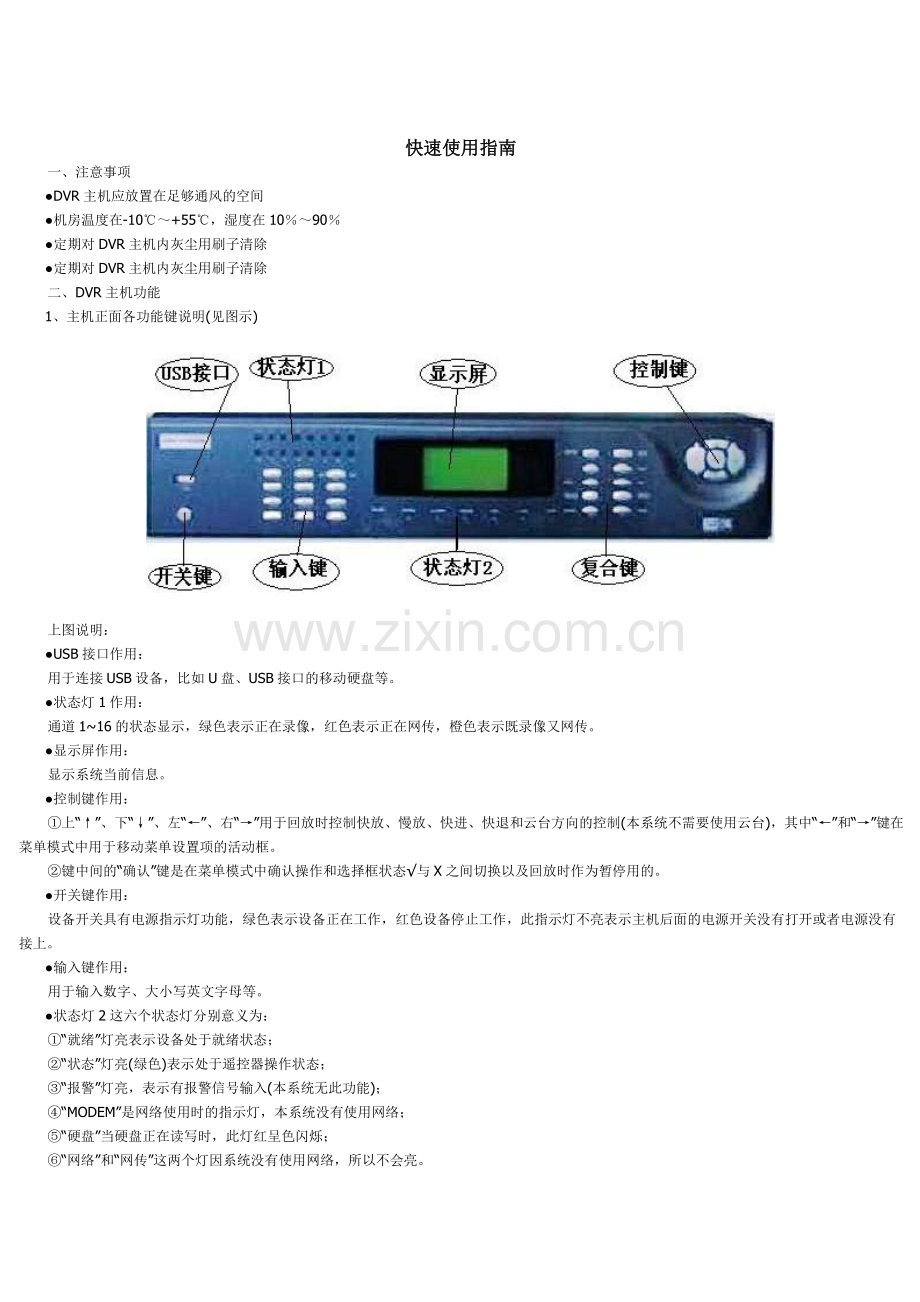

快速使用指南
      一、注意事项
      ●DVR主机应放置在足够通风的空间
      ●机房温度在-10℃～+55℃，湿度在10％～90％
      ●定期对DVR主机内灰尘用刷子清除
      ●定期对DVR主机内灰尘用刷子清除
      二、DVR主机功能
      1、主机正面各功能键说明(见图示)

      上图说明：
      ●USB接口作用：
      用于连接USB设备，比如U盘、USB接口的移动硬盘等。
      ●状态灯1作用：
      通道1~16的状态显示，绿色表示正在录像，红色表示正在网传，橙色表示既录像又网传。
      ●显示屏作用：
      显示系统当前信息。
      ●控制键作用：
      ①上“↑”、下“↓”、左“←”、右“→”用于回放时控制快放、慢放、快进、快退和云台方向的控制(本系统不需要使用云台)，其中“←”和“→”键在菜单模式中用于移动菜单设置项的活动框。
      ②键中间的“确认”键是在菜单模式中确认操作和选择框状态√与X之间切换以及回放时作为暂停用的。
      ●开关键作用：
      设备开关具有电源指示灯功能，绿色表示设备正在工作，红色设备停止工作，此指示灯不亮表示主机后面的电源开关没有打开或者电源没有接上。
      ●输入键作用：
      用于输入数字、大小写英文字母等。
      ●状态灯2这六个状态灯分别意义为：
      ①“就绪”灯亮表示设备处于就绪状态；
      ②“状态”灯亮(绿色)表示处于遥控器操作状态；
      ③“报警”灯亮，表示有报警信号输入(本系统无此功能)；
      ④“MODEM”是网络使用时的指示灯，本系统没有使用网络；
      ⑤“硬盘”当硬盘正在读写时，此灯红呈色闪烁；
      ⑥“网络”和“网传”这两个灯因系统没有使用网络，所以不会亮。
      ●复合键作用：
      ①“主菜单／雨刷”键是用于预览界面到菜单界面的切换，“雨刷”是启动摄像机上的雨刮器用的，本系统使用的摄像机不需要雨刮器；
      ②“退出”键是取消当前操作返回到上一级菜单用的；
      ③“编辑／光圈＋”选择框状态√与X之间的切换；
      ④“输入法／焦距＋”第一个作用是输入法(数字、英文、中文、符号)之间的切换，第二个作用是调整焦距(本系统不需要)，第三个作用是在预览界面中显示或隐藏通道状态；
      ⑤“变倍＋”键，此键在本系统无作用；
      ⑥“放像/自动”键，回放时用；
      ⑦“录像/预制点”键是手动录像用；
      ⑧“云台控制/光圈－”键在本系统无作用；
      ⑨“多画面/焦距－”键在预览状态可以多画面切换，第二个作用是可以从菜单模式切换到预览界面；
      ⑩“辅口/变倍－”键在本系统无作用。

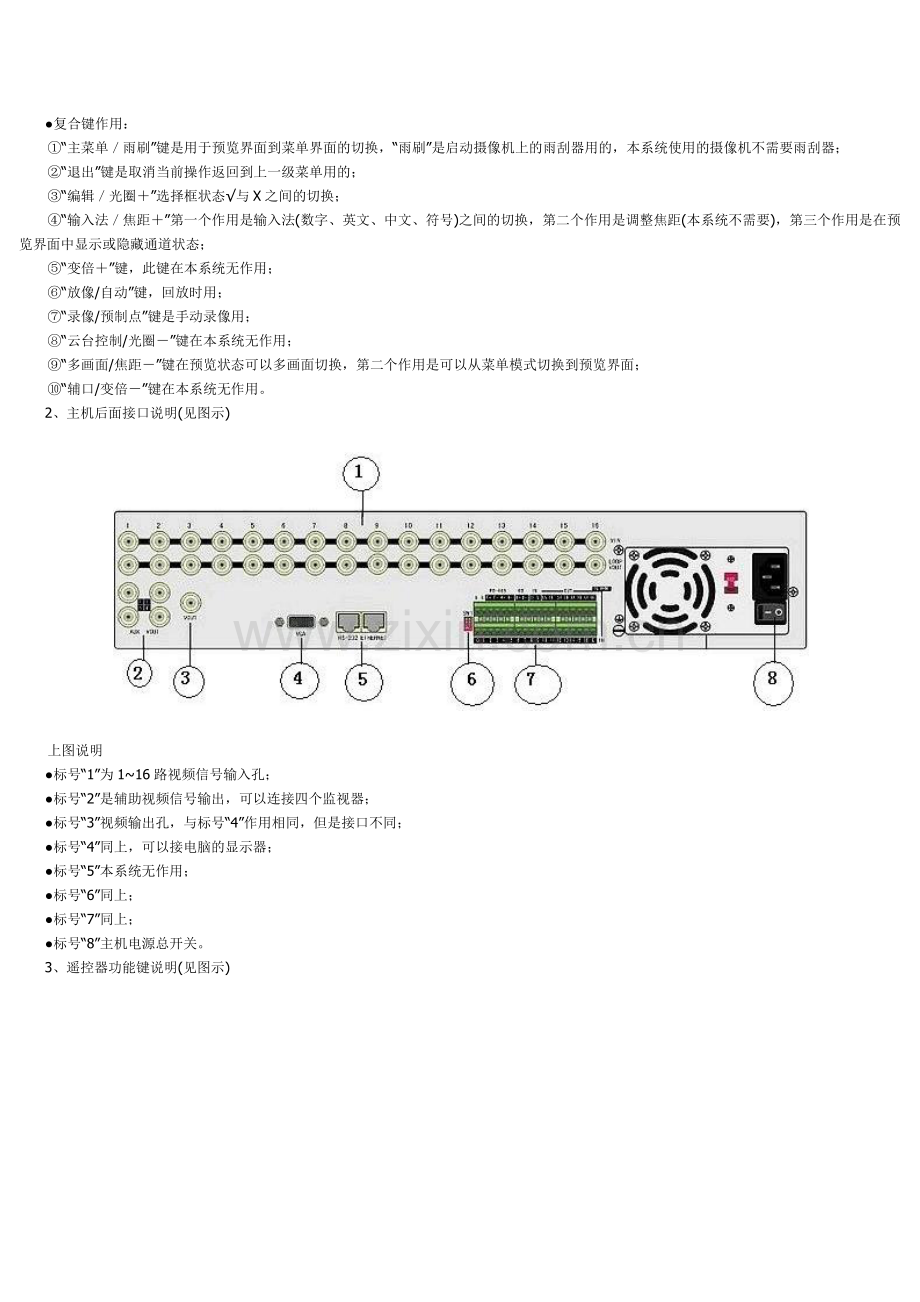

      2、主机后面接口说明(见图示)

      上图说明
      ●标号“1”为1~16路视频信号输入孔；
      ●标号“2”是辅助视频信号输出，可以连接四个监视器；
      ●标号“3”视频输出孔，与标号“4”作用相同，但是接口不同；
      ●标号“4”同上，可以接电脑的显示器；
      ●标号“5”本系统无作用；
      ●标号“6”同上；
      ●标号“7”同上；
      ●标号“8”主机电源总开关。
      3、遥控器功能键说明(见图示)

      上图说明
      ●标号“1”遥控开关，开启和关闭主机用；
      ●标号“2”启用或停止遥控器使用的按钮；
      ●标号“3”是数字键，它的作用同主机前面板上的数字键；
      ●标号“4”此按钮作用同主机前面板的“编辑/光圈＋”键；
      ●标号“5”此按钮作用同主机前面板的“输入法/焦距＋”键；
      ●标号“6”此按钮作用同主机前面板的“录像/预置点”键；
      ●标号“7”此按钮的作用同主机前面板的“放像/自动”键；
      ●标号“8”此按钮本系统无作用；
      ●标号“9”同上
      ●标号“10”此按钮作用同主机前面板的“主菜单/雨刷”键；
      ●标号“11”此按钮作用同主机前面板的“多画面/焦距－”键；
      ●标号“12”此按钮作用同主机前面板的“控制”键；
      ●标号“13”本系统无作用；
      ●标号“14”此按钮作用同主机前面板的“退出”键；
    使用遥控器控制主机应先按遥控器上的“设备”按钮，即上图中的标号“2”那个键，再按数字键“8、8”，再按“确定”键，遥控器才能使用，按键时遥控器对准主机面板上的显示屏。
      三、操作指南
      ［一］、设备正常启动后直接进入预览界面，屏幕下方有一行表示每个通道状况的圆圈图标，录像状态和报警状态自动切换显示，其含义见下表：

录像状态
报警状态
图标颜色
说明
图标颜色
说明
白色
无视频信号
白色
视频信号丢失
黄色
有视频信号
黄色
遮挡报警
粉红色
手动录像
粉红色
移动侦测和信号量报警
绿色
定时录像
绿色
无报警
蓝色
移动侦测录像
蓝色
移动侦测报警
红色
报警录像
红色
信号量报警

      ［二］、按数字键可以切换通道并进行单画面预览(注意需按两位数)，比如按数字键“0、2”就切换到第二通道。
      ［三］、按主机或遥控器上的“编辑”键，可以按通道顺序手动切换。
      ［四］、按主机或遥控器上的“多画面”键，可以对显示的画面数进行切换。
      ［五］、有关参数的设定。(提醒：除非特殊需要，一般情况下不要修改已设定的设置)
      1、本系统使用出厂缺省的用户名：“admin”和密码“12345”；
      2、在正常预览界面下，按“回放”等其他功能键时时，系统会出现登录界面，因为使用缺省的用户名，所以您只要将光标移到密码栏，输入1、2、3、4、5再确定即可。
      3、主菜单中的所有子项均已经设置好，如果不是特别需要，最好不要改动，以免引起不必要的麻烦。
      ［六］、回放(录像数据保存15天)
      当需要查询当时时间以前的录像时，需要回放。回放的操作：
      1、在主机正常工作的情况下，按主机或遥控器上的“放像”键，输入密码：12345，就可以进入回放界面。
      2、用“←”“→”键选择需要回放的通道；
      3、用“←”“→”键选择需要回放的文件类型；
      4、用“←”“→”键选择需要回放的时间段(按数字键调整时间)；
      5、确认。
      ［七］、录像资料备份
      备份资料在回放操作中进行，所以需要先进入到回放界面。
      1、在主机面板上的“USB”孔插入您的设备。
      2、进入回放界面，选中需要备份的文件后，按主机或遥控器上的“编辑”键，那个文件就打上了“√”
      3、将屏幕上的活动框移到“复制”，按主机或遥控器上的“确认”就可以了。
      4、完成后按“退出”。
      ［八］、备份资料的播放
      备份资料的播放需要用主机随带的光盘上的播放器软件。
      ［九］、关机
      按住主机面板上带电源指示灯的开关键或遥控器上的红色开关键3秒以上主机就关闭，关闭后电源指示灯红色，需要完全关闭主机，则还需要关闭主机后面面的电源开关。
      ［十］、详尽的使用说明请阅读海康威视公司印制的《用户使用手册》。
