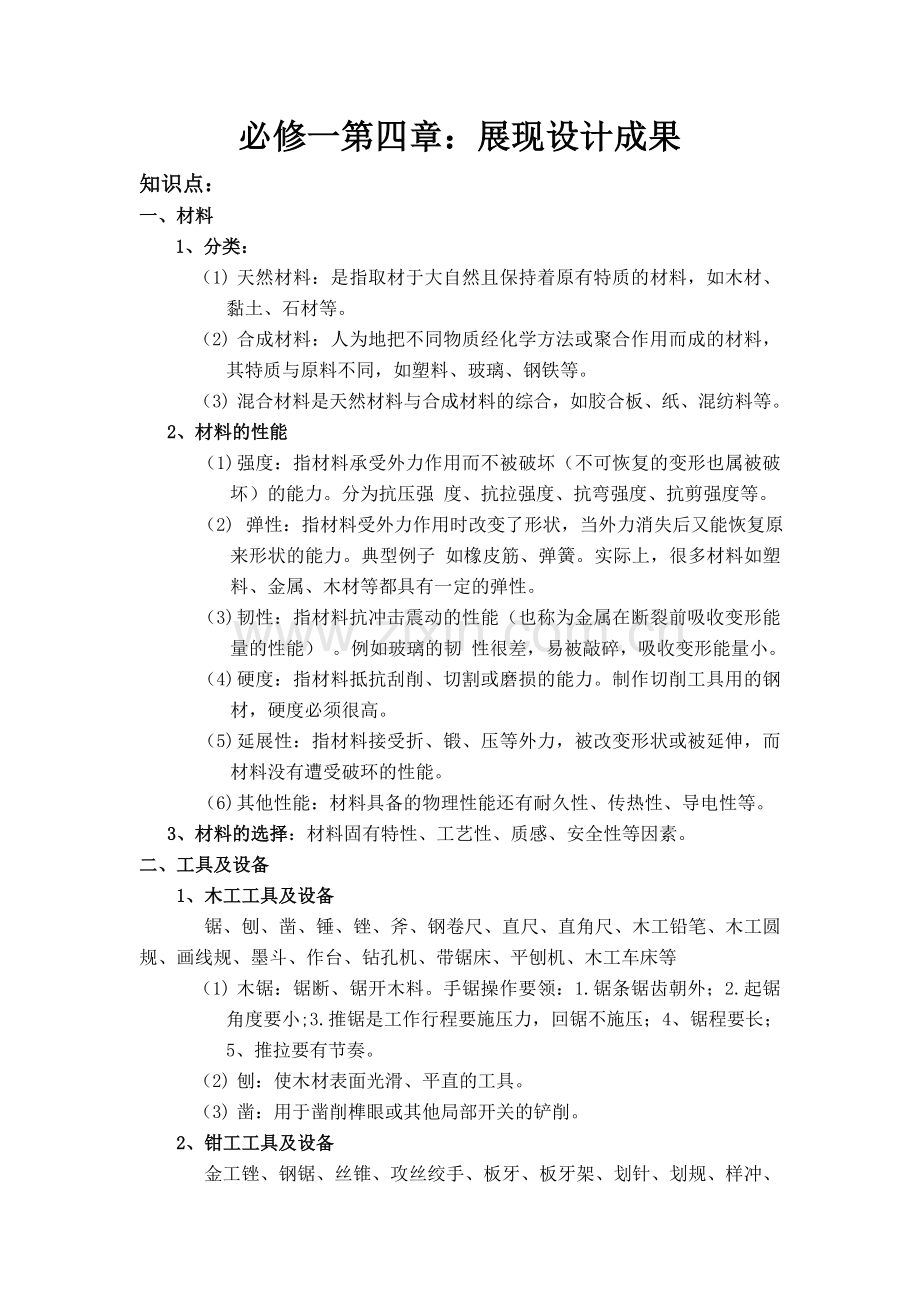

必修一第四章：展现设计成果
知识点：
一、材料
1、分类：
（1) 天然材料：是指取材于大自然且保持着原有特质的材料，如木材、黏土、石材等。
（2) 合成材料：人为地把不同物质经化学方法或聚合作用而成的材料，其特质与原料不同，如塑料、玻璃、钢铁等。
（3) 混合材料是天然材料与合成材料的综合，如胶合板、纸、混纺料等。
2、材料的性能
（1) 强度：指材料承受外力作用而不被破坏（不可恢复的变形也属被破坏）的能力。分为抗压强 度、抗拉强度、抗弯强度、抗剪强度等。
（2) 弹性：指材料受外力作用时改变了形状，当外力消失后又能恢复原来形状的能力。典型例子 如橡皮筋、弹簧。实际上，很多材料如塑料、金属、木材等都具有一定的弹性。
（3) 韧性：指材料抗冲击震动的性能（也称为金属在断裂前吸收变形能量的性能） 。例如玻璃的韧 性很差，易被敲碎，吸收变形能量小。
（4) 硬度：指材料抵抗刮削、切割或磨损的能力。制作切削工具用的钢材，硬度必须很高。
（5) 延展性：指材料接受折、锻、压等外力，被改变形状或被延伸，而材料没有遭受破环的性能。
（6) 其他性能：材料具备的物理性能还有耐久性、传热性、导电性等。
3、材料的选择：材料固有特性、工艺性、质感、安全性等因素。
二、工具及设备
1、木工工具及设备
锯、刨、凿、锤、锉、斧、钢卷尺、直尺、直角尺、木工铅笔、木工圆规、画线规、墨斗、作台、钻孔机、带锯床、平刨机、木工车床等
（1) 木锯：锯断、锯开木料。手锯操作要领：1.锯条锯齿朝外；2.起锯角度要小;3.推锯是工作行程要施压力，回锯不施压；4、锯程要长；5、推拉要有节奏。
（2) 刨：使木材表面光滑、平直的工具。
（3) 凿：用于凿削榫眼或其他局部开关的铲削。
2、钳工工具及设备

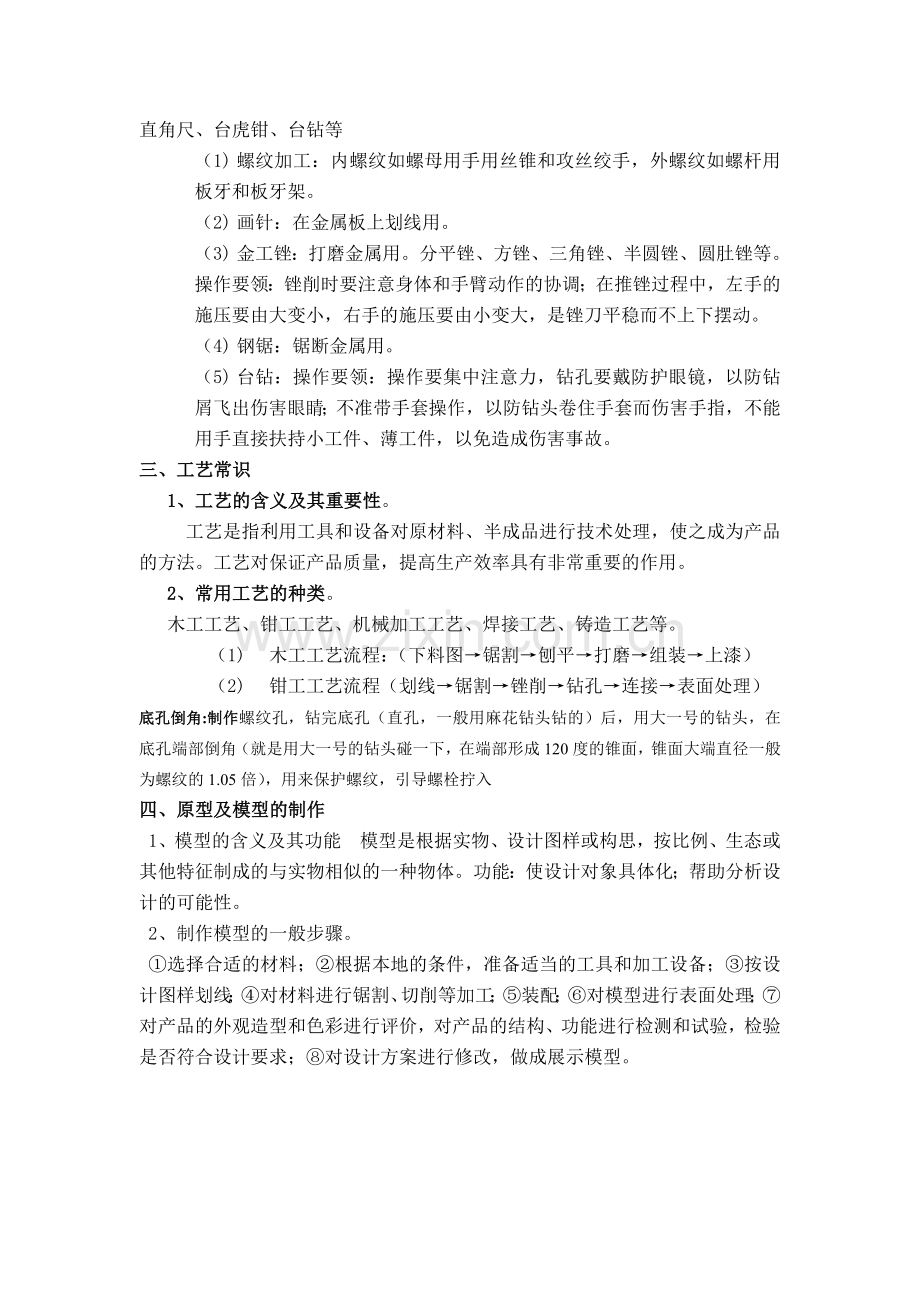

金工锉、钢锯、丝锥、攻丝绞手、板牙、板牙架、划针、划规、样冲、直角尺、台虎钳、台钻等
（1) 螺纹加工：内螺纹如螺母用手用丝锥和攻丝绞手，外螺纹如螺杆用板牙和板牙架。
（2) 画针：在金属板上划线用。
（3) 金工锉：打磨金属用。分平锉、方锉、三角锉、半圆锉、圆肚锉等。操作要领：锉削时要注意身体和手臂动作的协调；在推锉过程中，左手的施压要由大变小，右手的施压要由小变大，是锉刀平稳而不上下摆动。
（4) 钢锯：锯断金属用。
（5) 台钻：操作要领：操作要集中注意力，钻孔要戴防护眼镜，以防钻屑飞出伤害眼睛；不准带手套操作，以防钻头卷住手套而伤害手指，不能用手直接扶持小工件、薄工件，以免造成伤害事故。
三、工艺常识
1、工艺的含义及其重要性。
工艺是指利用工具和设备对原材料、半成品进行技术处理，使之成为产品的方法。工艺对保证产品质量，提高生产效率具有非常重要的作用。
2、常用工艺的种类。
木工工艺、钳工工艺、机械加工工艺、焊接工艺、铸造工艺等。
（1) 木工工艺流程：（下料图→锯割→刨平→打磨→组装→上漆）
（2) 钳工工艺流程（划线→锯割→锉削→钻孔→连接→表面处理）
底孔倒角:制作螺纹孔，钻完底孔（直孔，一般用麻花钻头钻的）后，用大一号的钻头，在底孔端部倒角（就是用大一号的钻头碰一下，在端部形成120度的锥面，锥面大端直径一般为螺纹的1.05倍），用来保护螺纹，引导螺栓拧入
四、原型及模型的制作
1、模型的含义及其功能 模型是根据实物、设计图样或构思，按比例、生态或其他特征制成的与实物相似的一种物体。功能：使设计对象具体化；帮助分析设计的可能性。
2、制作模型的一般步骤。
①选择合适的材料；②根据本地的条件，准备适当的工具和加工设备；③按设计图样划线；④对材料进行锯割、切削等加工；⑤装配；⑥对模型进行表面处理；⑦对产品的外观造型和色彩进行评价，对产品的结构、功能进行检测和试验，检验是否符合设计要求；⑧对设计方案进行修改，做成展示模型。

试题
一、选择题：
1、 下列材料属于天然材料的是( )
A．三合板 B．刨花板 C．樟木 D．纤维板
2、 下列属于混合材料的是（ ）
A、胶合板    B、玻璃    C、原木材     D、塑料
3、 下列材料不属于天然材料的是（ ）。
A．黏土         B． 木材         C．胶合板          D．石头
4、 一木产品加工公司欲购买大量木材，用于制作一套较精致的十二生肖的艺术品，若站在一个设计师的角度上，你推荐他们用（      ）来加工。
A杉木         B松木           C樟木         D梓木
5、 关于锉刀的使用，以下说法不正确的是：（ ）
A. 断面比较小的锉刀在使用时，施力不要过大。
B. 锉刀和锉柄上防止油脂污染。
C. 锉削产生的切屑要用嘴吹掉。
D. 锉刀用后，应妥善放置，不应重叠摆放。
6、 用钢锯锯割时，正确的操作是( )
A.推锯加压，回锯不加压 B.推锯加压，回锯也加压
C.推锯不加压，回锯加压 D.推锯回锯没有要求，怎么舒服怎么做
7、 在木匠在对木构件的表面进行抛光时，常用的工具是（      ），其身越（    ），越能将木构件表面变的平直。
A锯子    长      B锯子    短    C刨子    长     D刨子    短
8、 在利用手工工具制造螺丝杆的时候，应选用的工具是（     ）。
A．锤和錾子    B．锉刀和样冲   C．手用丝锥和攻丝绞手   D．板牙和板牙架
图7
10、钳工主要是利用手工工具对金属表面进行加工，其操作灵活，应用十分广泛，下列工具中属于钳工工具的是（   ）。
A凿子和样冲           B画规和钻子
C直角尺和弓摇钻       D板牙和锉刀
①钳子 ②台虎钳 ③锉刀 ④刨子 ⑤钢锯

11、通用技术课上，同学们制作多功能晾衣架，如图7所示，所用材料有：长600mm宽200mm厚20mm的齿接板、Φ4mm足够长 的直铁丝、Φ5mm足够长的直不锈钢杆、螺母、足够长的塑料套管、小弹簧，在下面工具中，适合制作、加工不锈钢杆和铁丝的工具是（ ）
A.①②③ B.②③④⑤ C.②③⑤ D.①②③⑤
12、为了防止金属制品表面生锈，增加产品的美观程度。通常需要对金属表面进行以下工序的处理，其正确的处理顺序是 ( )
①用精细金刚砂纸打磨 ②喷涂油漆或镀层
③清除毛刺和铁屑 ④用细锉锉平表面
A．③④①② B．①③②④ C．①②③④ D．②④①③
14、手锯是锯割常用的工具，下列锯条安装正确的是（ ）
15、如图：制作中间隔板选择下列哪些工具最合理?（ ）
①凿子②螺丝刀③钳子④木工锯⑤锤子
A、①③④ B、①④⑤ C、②③④
16、小强家的木质书桌桌面已经严重掉漆，而且有很多地方坑洼不平，他决定对桌面进行简单的维修。下列维修工序中最合理的是（ ）。
A.刨平—打磨—上漆 B.上漆—打磨—刨平
C.上漆—刨平—打磨 D.打磨—上漆—刨平
17、利用工具和设备对原材料、半成品进行技术处理，使之成为产品的方法叫（ ）
A. 结构 B. 造型 C. 设计 D. 工艺
18、把120mm长的金属管加工为80mm长的金属管，合理的加工方法是（ ）
Ａ．锯割、锉削 Ｂ．刨削、锉削 Ｃ．钻孔、锯割 Ｄ．钻孔、锉削
19、要将一根直径为20mm的铁棒截成长度不等、两端光滑的三段，下列工具中可以不用的是（ ）
A、台虎钳 B、铁锤 　 C、锉刀 　 D、手锯
20、下列操作中工件夹持和操作方法都正确的是（ ）

A．
B．

C．
D．
21、制作晾衣架产生的木屑可以变废为宝用来制作蚊香，那么，使用下列哪一种工具产生的木屑最适宜直接制作蚊香？( )
A、锯子          B、斧子     C、凿子   D、刨子
22、小明在制作木质椅子模型过程中，部分工具的使用示意图如下，其中使用方法不正确的是（ ）
A．画横线 B．锯割 C．刨平 D.检查平面
23、分别在一根竹杆和一根同样尺寸的脆性塑料杆上不断加挂相同质量的重物，竹杆比脆性塑料杆能挂更多重物而不会断裂，说明了（  ）影响结构的强度。
A、材料    B、结构的形状   C、构件横截面形状     D、构件的连接方式
24、小明家的茶几的一个铁质脚断裂，最合理的连接方法是（ ）。
A．榫接 B．铆接 C．焊接 D．胶接
25、以下工具与其对应的名称不相符的是（ ）
A．台虎钳 B．木工锯 C．板牙扳手 D．锉刀
26、在工艺操作过程中，下列工具的装配不需要借助其他工具的是（ ）
A．锯割时固定一段薄铁块 B．取下木工刨的刨刀
C．取下钢锯的锯条 D．安装台钻的钻头
27、以下工具不是划线工具的是（ ）
A．划规 B．角尺 C．丝锥 D．划针
28、把一块厚为15mm的钢板加工成如下图形的小工件，不需要钻孔工艺的是（ ）
29、图中是“谭木匠”店面招牌和商标图，其中“木”字是由两件木工工具组成的，它们分别是 （ ）
A．木工锉和三角尺 B．木工刨和木工角尺
C．斧头和木工刨 D．木工锯和凿子
30、在如图所示的电路板上连接一个电阻，需要采用以下哪种工艺（ ）
A．锡焊 B．胶接 C．铆接 D．榫接
31、以下操作存在安全隐患的是（ ）
A．带手套进行钻孔工艺
B．手锯起锯时，用大拇指贴住锯条定位
C．推锉时左手施压由大变小，右手施压由小变大
D．用平口钳夹住小工件进行钻孔工艺
32、如图所示为使用汽车千斤顶，为了提高千斤顶的支撑能力，以下措施中不正确的是（ ）
A．增加材料的硬度 B．增加材料的厚度
C．增加各连接部位的强度D．增加摇把的长度
①斧头
③台虎钳
⑤刨子
②锤头
⑥钢锯
④锉刀
33、把120mm长的金属铁棍加工为80mm长的金属铁棍，需要的加工工具是（ ）
A、①③⑥ B、②⑤⑥ C、①③④ D、③④⑥
34、下列常用工具中，属于金属加工工具的是（ ）
A、铅笔、刨子、凿子、曲线锯，手电钻
B、划针、锉刀、高硬度车刀、电弧焊机
C、热熔胶枪、塑料焊枪、钩刀，玻璃胶枪
D、剪子、双面胶、固体胶、壁纸刀
35、某同学想加工一个如图所示的台灯铁质支撑架，现要在铁质条形坯件上钻孔，需要用到的工具和设备是（ ）
A、①②③⑤ B、①②④⑥ C、①②③④ D、①②⑤⑥
36、用5mm厚的钢板制作如图所示的连接片，合理的工艺流程是 （ ）
（A）划线锯割锉削钻孔底孔倒角
（B）划线锉削锯割钻孔底孔倒角
（C）划线锯割锉削底孔倒角钻孔
（D）划线锉削钻孔锯割底孔倒角
37、李明在制作小铁锤过程中需要加工一个螺纹孔，其正确的工艺流程是( )
（A）划线→冲眼→钻孔→攻丝→底孔倒角
（B）划线→冲眼→攻丝→钻孔→底孔倒角
（C）划线→冲眼→钻孔→底孔倒角→攻丝
（D）划线→冲眼→底孔倒角→钻孔→攻丝
38、由于木材资源日益匮乏，现在一般家庭装修中经常采用人造板材中的（ ）板材制作吊立柜的门板，既美观，又省事。
A．刨花板 B．胶合板 C．纤维板 D．饰面板
39、刘海的自行车，多处表面都已严重锈蚀，他想让维修店的工人师傅通过金属的表面处理方法提高 自行车的美观程度，在下列处理工艺中最合理的是 ( )
A．在生锈的地方直接刷上油漆
B．在生锈的地方先进行表面刷光并打上底漆，后喷涂
C．在生锈的地方进行镀层处理
D．在生锈的地方用砂纸磨光
40、在我校进行拔河比赛之前，选择比赛用绳的时候，对用绳的技术要求主要体现在对其（ ）的 要求上。
A 抗压强度 B 抗拉强度 C 抗弯强度 D 抗剪强度
41、我市某瓶装饮料公司在选择材料用来盛放饮料时，你向他们推荐使用（ ）来作原材料。
A 樟木 B 钢化玻璃 C 热塑性塑料 D 热固性塑料
42、铝镁合金因坚硬、轻巧、美观、洁净和易于加工而成为新型建筑装潢材料，主要用于制作 窗框、卷帘门和防护栏等。下列与这些用途无关的性质是（ ） 。
A.不易生锈 B.导电性好 C.密度小 D.强度高
43、用木条制作简易相框，从结构的强度考虑，相框四个边框的连接宜采用（　）A、榫接　　 B、胶接　 C、榫接加上胶接　 　D、焊接
44、号称“天下第一名钟”的景云钟，制造于唐睿宗景云年间，每年除夕中央人民广播电台播放的新年钟声就是以景云钟录制的。景云钟的制造主要应用了什么工艺？（ ）
A、锻造工艺    B、冲压工艺      C、钳工工艺       D、铸造工艺
45、不同的材料一般采用不同的连接方式（ ）：
金属一般采用（ ）方式，木材一般采用（ ）方式，
塑料一般采用（   ）方式，玻璃一般采用（   ）方式。
A．焊接、铆接 ；榫接、胶接；胶接；胶接、铆接
B．焊接；榫接；胶接；胶接、铆接
C．焊接，榫接；榫接；胶接、铆接；胶接、铆接
D．焊接、铆接 ；榫接、胶接；胶接；铆接
46、中国古建筑木结构和传统木家具制作的连接方式主要采用（ ）
A、插接 B、榫接 C、螺丝连接 D、合页连接
47、在现实生活中，自行车已经成为人们不可获缺的一种常用的交通工具。而在制造商制造自行车时，一般会运用到（      ）。
①车工工艺 ②焊接工艺 ③冲压工艺 ④锻造工艺。
⑤表面涂覆处理 ⑥铣工工艺。
A①②③        B①②④        C①⑥⑤         D①②③④⑤⑥
48、小明把坏了的电脑拿到电脑公司，经检查发现，是由于显卡上的一个电子元件松脱了，这时进行操作的最佳方案是（   ）
A、黏结       B、气焊       C、锡焊       D、电焊
49、下面哪个选项适合金属和金属之间的不可拆卸连接（固定连接）。( )
①铆接；②焊接；③螺栓螺母；④黏结；⑤元宝螺帽
A、①②③④⑤ B、①②③④ C、①②③⑤ D、①②④
50、商场出售的服装都挂有一个表示面料成分及洗涤说明等内容的标签。面料中属于天然材料的是（ ）
A. 羊毛 B. 锦纶 C.涤纶 D. 氨纶
51、木匠赵师傅有一块黄花梨板料，他想把它做成一个曲线形状的工艺品，他可以用（ ）工具来做成曲线的形状。
A、横锯 B、竖锯 C、挖锯 D、粗齿锯
52、李明家的木凳凳面与凳腿，凳腿与横撑之间都是用钉连接的，用了一段时间后，发现连接之处活动了。他想改变一下连接方式。你认为（　　）连接方式比较好，能让凳子更结实耐用。
A、粘接 B、榫接 C、铰接 D、插接
53、木结构的构件，先表面处理，后进行榫卯连接。用于表面抛光的工具是（ ）
A、锯 B、刨子 C、锉 D、凿子
54、榫接是木工工艺中比较重要的加工艺。是我国传统建筑常用的技巧，是先民智慧的结晶。下列哪种情形下比较适合使用榫接工艺( )
A、自动车的车把活动了 B、铁质的茶几脚断了
C、橱子的后板脱落了 D、凳子脚与凳面下联接
55、木匠做木工时，通常用（ ）截断木料或做出榫头，用（ ）做出卯眼，在对木构件的表面进行抛光时，常用的工具是（ ），其身越（ ），越能将木构件表面变的平直。( )
A、锯子 钻 刨子 长 B、刨子 凿子 锯子 短
C、锯子 凿子 刨子 长 D、锯子 凿子 刨子 短
56、北京奥运祥云火炬模型典藏品首次亮相，这也是奥运历史上首次将奥运火炬模型制成典藏品。这种祥云火炬模型属于（ ）
A、草模 B、概念模型 C、功能模型 D、展示模型
57、小明考虑到板凳要轻便实用，造价要便宜，制作要容易等要求，选择什么样的材料制作这个小板凳最合适？（ ）
A、 木材 B、铁管 C、硬纸板 D、一般塑料
58、下列说法正确的是（ ）
A、锯条紧度以两手指的指力旋紧蝶形螺母为宜，扳动锯条感觉硬实即可
B、用台虎钳夹紧工件时，可用锤子敲击手柄
C、为了提高锯割效率，推拉锯条时，均应适当施加向下的力
D、台虎钳上的铁屑，可用嘴吹落或用手抹落
59、小强准备在水泥墙壁上安装铁三角架，下面最适合用来安装三角架的是（ ）
二、判断题：
1、在混凝土中加入钢筋以提高它的强度，这说明强度与材料有关。（ ）
2、模型制作在产品设计的不同阶段具有不同的作用，它是一种很重要的方法 。（ ）
3、草模用于技术产品造型设计的初期阶段，它的作用主要是帮设计者发展构思。 （ ）
三、连线题
将下列内容用直线连接起来。）
木工工艺　　　　　　　　　　　　　　　包括车、刨、磨等加工
钳工工艺　　　　　　　　　　　　　　　需要高温和焊接
机械加工工艺　　　　　　　　　　　　　包括胶联接.榫联接.钉联接等联接方法
焊接工艺　　　　　　　　　　　　　　　包括铆接.螺栓连接等联接方法
四、分析题
1、认真观察、阅读，回答下列问题：
款式代号
A：红木椅
B：石椅
C：竹椅
D：塑料椅
样 品

材料成本
　①　
一般
较低
低
储存成本
高
一般
一般
低
制造成本
较高
高
②　
低
运输成本
较高
高
一般
　③　
（1）完成以上表格①　 　、②　 　、③　 　。
（2）某开放式公园座椅经常被人为损坏，园林管理处准备添置一批座椅，最适合选用的是以上哪种椅子？ 　 　
（3）红木椅各构件之间应该采取 连接方式。
A．焊接 B．胶接 C．铆接 D．榫接
（4）上表是根据设计的　 　原则进行了评价（填设计原则之一）；
2、李君准备用黄铜加工制作一个简易小铜锤（由锤头和锤柄组成，并用螺纹连接），如图所示：
（铜锤） （锤头） （锤柄）
（1）制作小铜锤需要哪些加工工艺？
（2）这一加工过程需要哪些工具（说出四种）？
（3）编制单人制作小铜锤加工流程，按时序画出加工流程图（锤头和锤柄分别编写）
3、有一次，小明家来了几个客人。小明用一次性塑料杯给客人到了热茶水，过了一会儿小明发 现了两个问题：一是塑料杯受热变软不好拿，二是客人走动后杯子容易混淆。过后小明写信给了塑料杯厂 家，提出了对杯子改进的方案。
（1）塑料是一种 （ ） 。
A.天然材料 B.人造材料 C.混合材料 D.目前不明确的材料
塑料有热塑性塑料和----------两大类。
（3）如果你是小明，你明确了什么问题？
（4）说说你能向厂方提出怎么样的方案？
4、从选材、工艺、成本、结构、环境、用途比较下面三款椅子：

参考答案
一、选择题
1
2
3
4
5
6
7
8
9
10
C
A
C
D
C
C
A
C
 D
D
11
12
13
14
15
16
17
18
19
20
D
A
B
A
Ａ
Ａ
Ｄ
A
B
A
21
22
23
24
25
26
27
28
29
30
A
C
A
C
C
C
C
C
B
A
31
32
33
34
35
36
37
38
39
40
A
D
D
B
B
A
C
D
B
B
41
42
43
44
45
46
47
48
49
50
C
B
C
D
A
B
D
 C
D
A
51
52
53
54
55
56
57
58
59
60
C
B
C
D
C
D
A
A
A

二、判断题：
√√√
四、分析题
1、答案：
（1）①　 高或很高　、②　一般或较低 　、③　低　
（2） B （3）　D
（4）　 经济
2、答案：
（1）、锯割、锉销、钻孔、攻丝、套丝、连接等
（2）划针、角尺、手锯、锉刀、样冲、台钻、台虎钳、丝锥、板牙等
（3）加工流程图：
1）锤头的加工流程：
攻丝
钻孔
锉削
锯削
下料
划线

2）锤柄的加工流程：
套丝
锉削
锯削
下料

3）把锤头和锤柄装配起来
3、答案：
（1）B
（2）热固性塑料
（3）热塑性塑料的性能：加热时，固态塑料会软化、熔解而变为液态；冷却时，又会回复到原来的形态和硬度。此类塑料不宜制作承受高温的物品。
（4）更换材料、加杯托、加不同花纹或用不同颜色等
4、答案：
（1）选用木材和皮革等材料，要用到木工、制革、油漆等工艺，结构牢固，成本较高，属于比较高档的椅子，适合家居、办公使用。
（2）选用塑料，采用塑料模压工艺一次成型，结构牢固，可以重叠堆放，成本较低，属于抵挡椅子，适合小饭店等场所使用。
（3）选用木料、布料，主要使用木工工艺，制作简单，结构不稳固，但可以折叠，成本比较低，属于比较抵挡的躺椅，它的特点是占用空间很小，适合空间狭小的场所如办公室里休息所使用。
