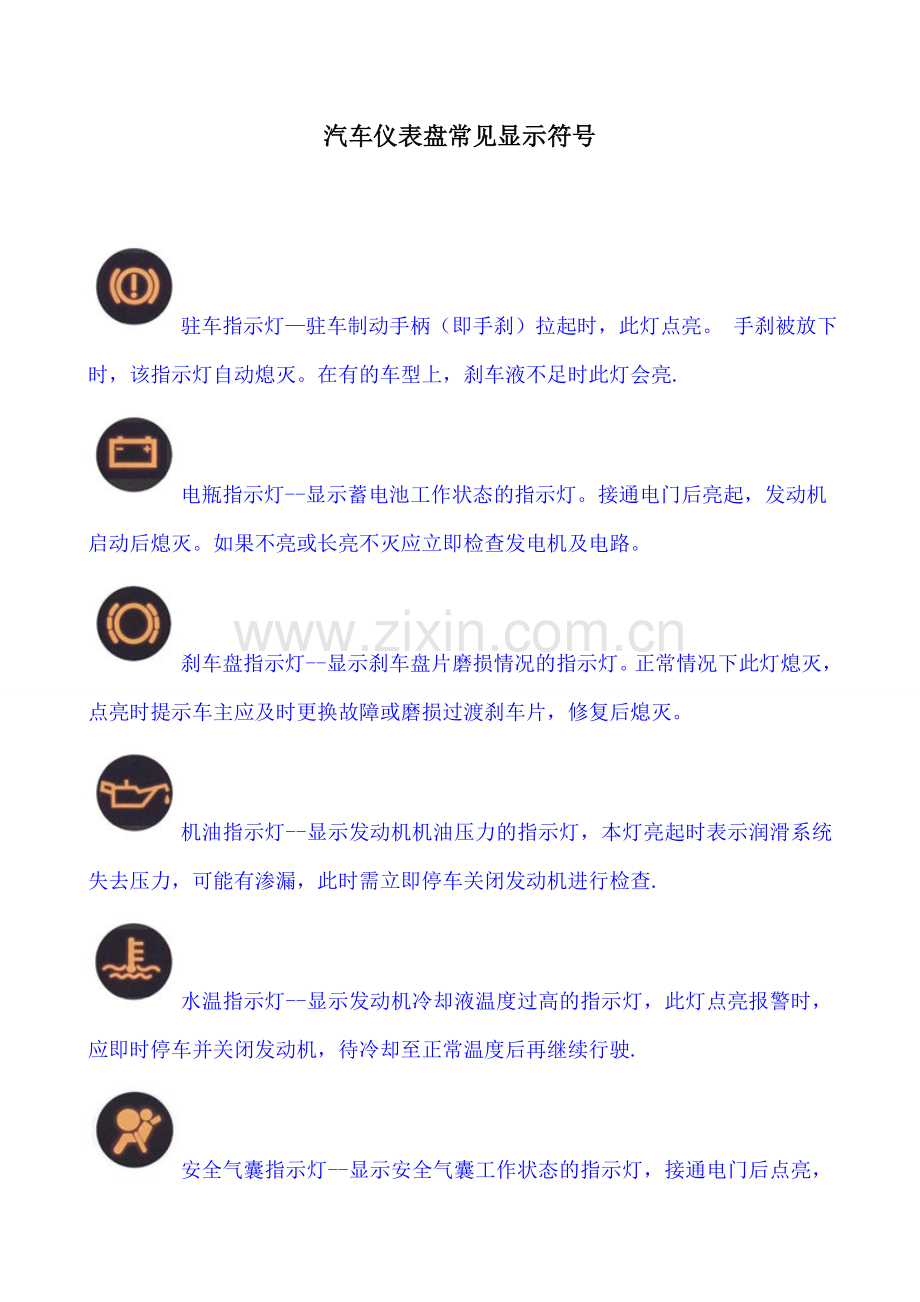

汽车仪表盘常见显示符号

驻车指示灯—驻车制动手柄（即手刹）拉起时，此灯点亮。 手刹被放下时，该指示灯自动熄灭。在有的车型上，刹车液不足时此灯会亮.
电瓶指示灯--显示蓄电池工作状态的指示灯。接通电门后亮起，发动机启动后熄灭。如果不亮或长亮不灭应立即检查发电机及电路。
刹车盘指示灯--显示刹车盘片磨损情况的指示灯。正常情况下此灯熄灭，点亮时提示车主应及时更换故障或磨损过渡刹车片，修复后熄灭。
机油指示灯--显示发动机机油压力的指示灯，本灯亮起时表示润滑系统失去压力，可能有渗漏，此时需立即停车关闭发动机进行检查.
水温指示灯--显示发动机冷却液温度过高的指示灯，此灯点亮报警时，应即时停车并关闭发动机，待冷却至正常温度后再继续行驶.
安全气囊指示灯--显示安全气囊工作状态的指示灯，接通电门后点亮，约3－4秒后熄灭，表示系统正常，不亮或常量表示系统存在故障.

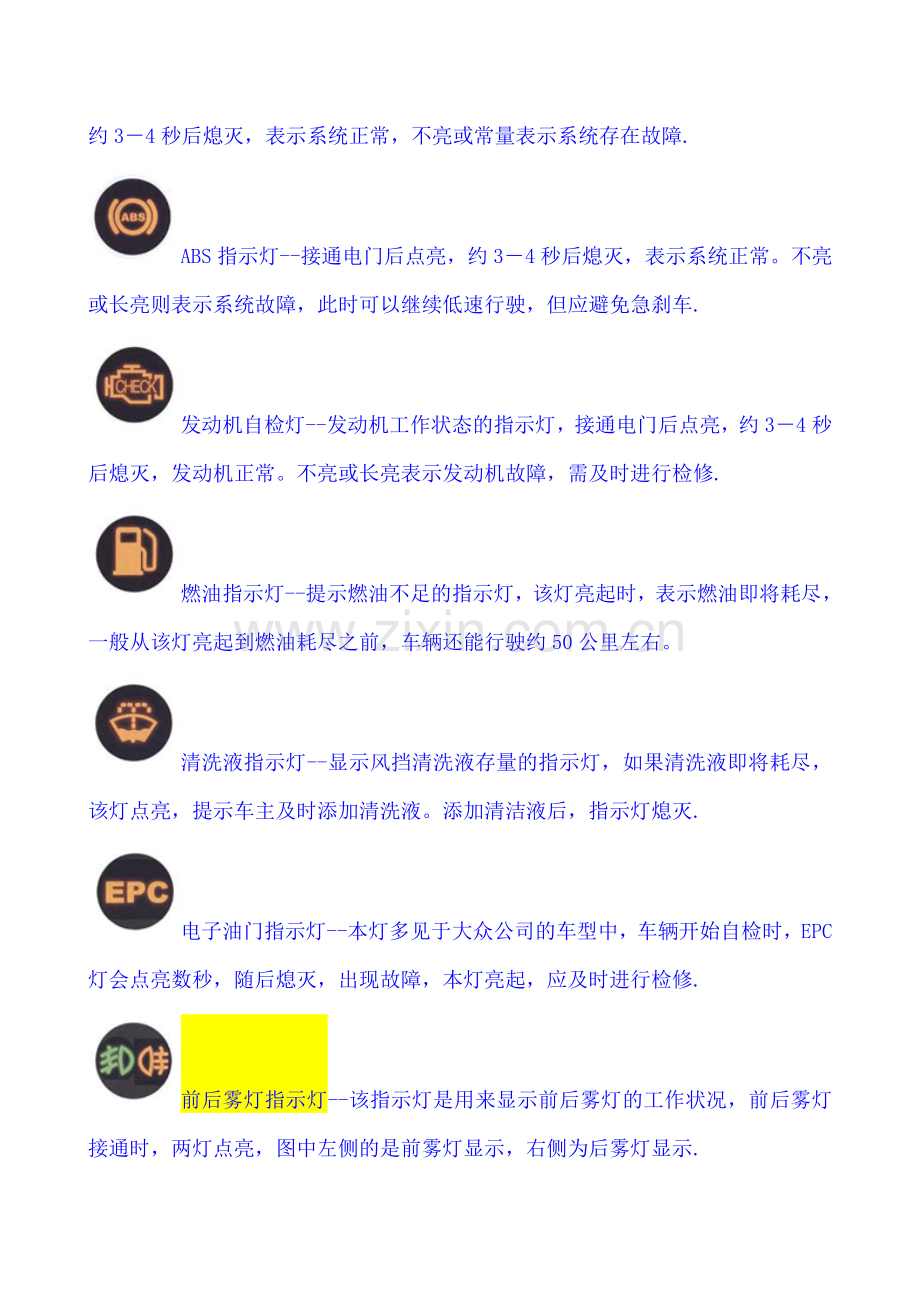

ABS指示灯--接通电门后点亮，约3－4秒后熄灭，表示系统正常。不亮或长亮则表示系统故障，此时可以继续低速行驶，但应避免急刹车.
发动机自检灯--发动机工作状态的指示灯，接通电门后点亮，约3－4秒后熄灭，发动机正常。不亮或长亮表示发动机故障，需及时进行检修.
燃油指示灯--提示燃油不足的指示灯，该灯亮起时，表示燃油即将耗尽，一般从该灯亮起到燃油耗尽之前，车辆还能行驶约50公里左右。
清洗液指示灯--显示风挡清洗液存量的指示灯，如果清洗液即将耗尽，该灯点亮，提示车主及时添加清洗液。添加清洁液后，指示灯熄灭.
电子油门指示灯--本灯多见于大众公司的车型中，车辆开始自检时，EPC灯会点亮数秒，随后熄灭，出现故障，本灯亮起，应及时进行检修.
前后雾灯指示灯--该指示灯是用来显示前后雾灯的工作状况，前后雾灯接通时，两灯点亮，图中左侧的是前雾灯显示，右侧为后雾灯显示.
转向指示灯--转向灯亮时，相应的转向灯按一定频率闪烁。按下双闪警示灯按键时，两灯同时亮起，转向灯熄灭后，指示灯自动熄灭.
远光指示灯--显示大灯是否处于远光状态，通常的情况下该指示灯为熄灭状态。在远光灯接通和使用远光灯瞬间点亮功能时亮起.
安全带指示灯--显示安全带状态的指示灯，按照车型不同，灯会亮起数秒进行提示，或者直到系好安全带才熄灭，有的车还会有声音提示.
O/D挡指示灯--O/D挡指示灯用来显示自动档的O/D挡(Over-Drive)超速挡的工作状态，当O/D挡指示灯闪亮，说明O/D挡已锁止。[O/D挡介绍]
内循环指示灯--该指示灯是用来显示车辆空调系统的工作状态，平时为熄灭状态。当打开内循环按钮，车辆关闭外循环时，该指示灯自动点亮。
示宽指示灯--示宽指示灯是用来显示车辆示宽灯的工作状态，平时为熄灭状态，当示宽灯打开时，该指示灯随即点亮.
VSC指示灯--该指示灯是用来显示车辆VSC(电子车身稳定系统)的工作状态，多出现在日系车上。当该指示灯点亮时，说明VSC系统已被关闭.
