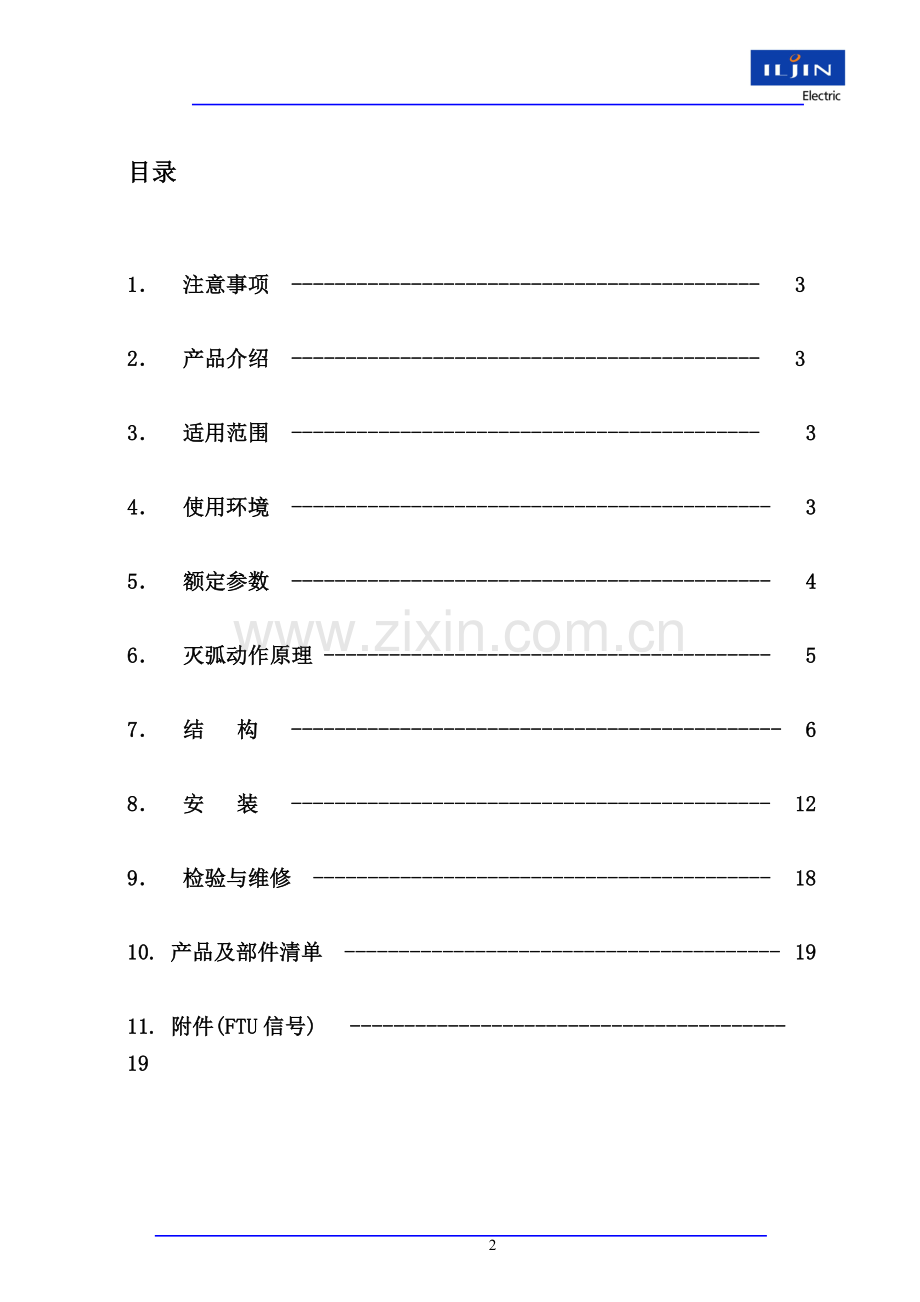

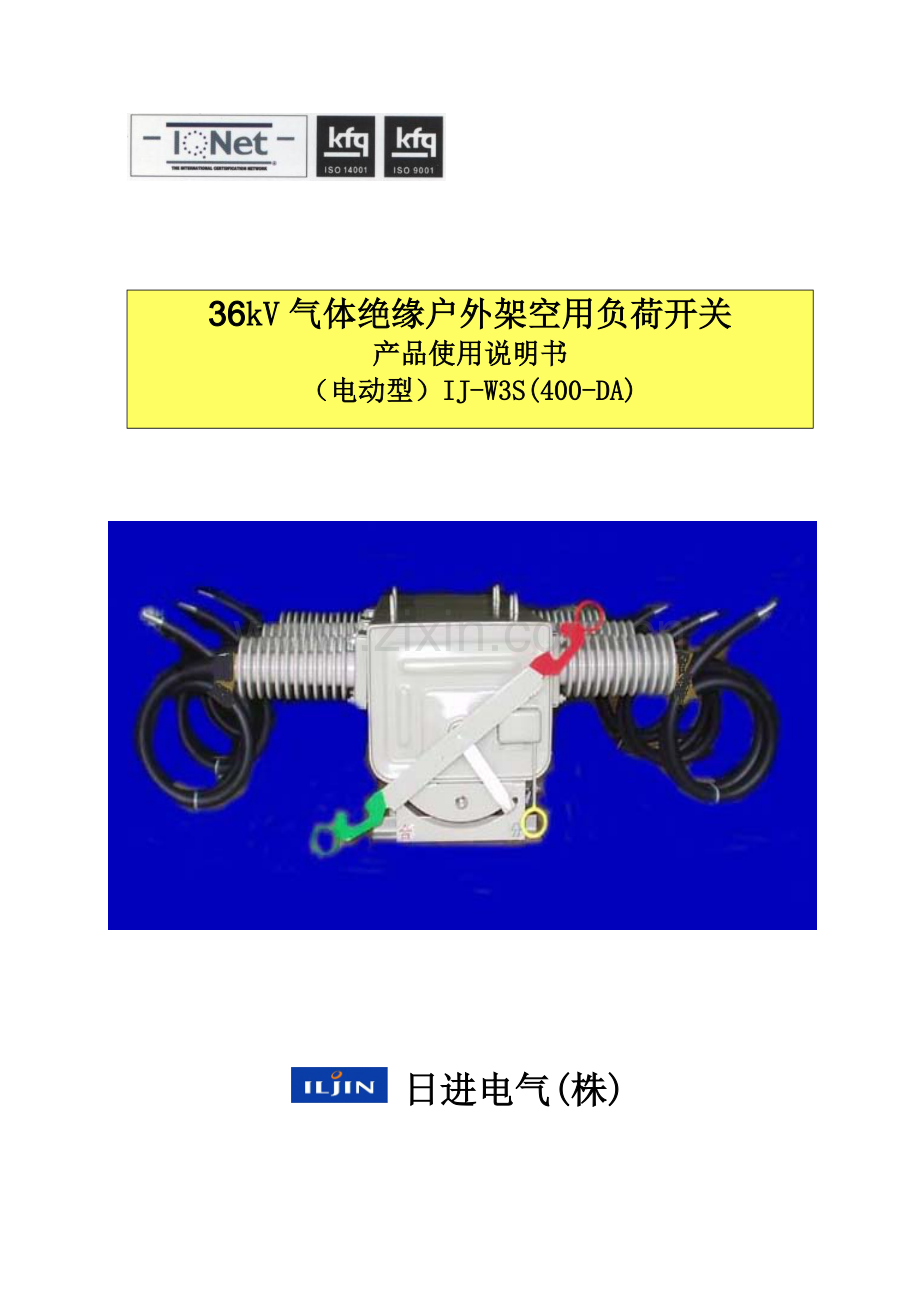

36kV气体绝缘户外架空用负荷开关产品使用说明书（电动型）IJ-W3S(400-DA) 日进电气(株) 目录 1．注意事项 ------------------------------------------- 3 2．产品介绍 ------------------------------------------- 3 3．适用范围 ------------------------------------------- 3 4．使用环境 -------------------------------------------- 3 5．额定参数 -------------------------------------------- 4 6．灭弧动作原理 ----------------------------------------- 5 7．结构 --------------------------------------------- 6 8．安装 -------------------------------------------- 12 9．检验与维修 ------------------------------------------ 18 10. 产品及部件清单 ---------------------------------------- 19 11. 附件(FTU信号) ---------------------------------------- 19 1. 注意事项 1-1搬运作业搬运开关时，请利用搬运手把。如果使用操作手把、瓷套管、出线电缆，会造成设备损坏。 1-2 最初开关确认事项出厂前所有开关进行试验合格后出库，但请确认是否在搬运中有开关的破损或部件的脱落。 1-3 气体防爆安全装置请勿解开气体防爆装置（防压）部份。擅自解开是非常危险的，而且给设备带来损伤。 2．产品介绍此开关用于安装在36KV柱上配电线路的SF6气体绝缘手动负荷开关。开关操作是手动操作或电动或远程操作。 3．适用范围此开关适用安装在36KV柱上配电线路，开断负荷电流的配电自动智能型开关。 4．使用环境 4-1 正常使用状态 a, 海拔5000米以下场所 b, 最高温度 50℃。 c, 最低温度 - 45℃。 d, 风速在700Pa(70daN/m2)以下的场所。 e. 地震烈度不大于8度。 4-2 特殊使用状态 4-1项规定以外的自然环境或系统特殊要求条件，必要时，另行规定。 5．额定参数 5-1 额定电压 36KV 5-2 额定频率 50Hz 5-3 额定电流 400A 5-4 额定有功负载开断电流 400A 5-5 额定电流开断次数 400次 5-6 额定动稳定电流 40kA 5-7 额定短时耐受电流 - 额定热稳定电流 16kA (3rms) - 额定短路关合电流(峰值,2次) 40kA 5-8 合闸速度 1.9±0.4m/s 5-9 分闸速度 2.0±0.4m/s 5-10 合闸时间 ≦1 5-11 分闸时间 ≦1 5-12 触头行程 75±3mm 5-13 触头超程 26±2mm 5-14 三相合闸不同期 ≦3m/s 5-15 三相分闸不同期 ≦3m/s 5-16 三相开断时间差 3ms以内 5-17 额定耐受电压试验 - 1min 额定工频耐受电压 - 断口 80KV - 额定雷电冲击耐受电压(1.2×50µs) - 断口 195KV 5-18 外绝缘水平 - 1min 额定工频耐受电压 140KV - 额定雷电冲击耐受电压 325KV - 相间距离 400mm以上 5-19 机械稳定性试验 5000次 5-20 瓷套最小绝缘距离 900mm以上 5-21 额定合闸操作电压 AC220V/DC24V 5-22 最高/最低合闸操作电压 AC262–143V 5-23 额定分闸操作电压 AC220V/DC24V 5-24 最高/最低分闸操作电压 AC262–143V 5-25 SF6 气体压 0.26Mpa (at 25℃) 5-26 额定SF6 气体年漏气率 < 1% 5-27 净重 270kg 5-28 使用寿命 30年 6．灭弧动作原理 6-1 灭弧动作是根据压气式灭弧原理设计的。此方式具有非常优秀的灭弧性能。（图.2）图.2 分闸时，灭弧室外部的气体被开断触头方向吸入，可迅速消灭燃弧。合闸时，灭弧室内部气体向开断触头方向移动，使触头之间的损伤减少到最小化。 7．结构 7-1 一般结构 7-1-1 开关是3相一体的单一箱式开关，由本体、部份金具及控制箱来组成。与水泥柱或电线容易连接，并易检查维护，结构简单。 7-1-2 开关采用优质材料，可充分耐受电气性、机械性。开关的各部分简单、坚固，操作系统完整。操作当中不会出现半合闸、半分闸状态，也不会因震动或其它原因自动合闸、分闸。开关设计成任何部位都不积水。 7-2 开关本体气体压力下降闭锁装置套管动作计数器气体注入阀门搬运手把合闸手把接地端子分闸手把开关操作闭锁装置开关操作闭锁环气体压力下降表示及闭锁装置动作状态指示器气体防爆装置 7-2-1 开关本体为了防止气体泄露，未使用螺丝，以TIG氩弧焊接完全密封。内部绝缘材料使用充份耐受SF6气体的EPOXY树脂，因此电气性、机械性良好。充电部位全部镀银。 SF6气体是符合IEC376标准，充满的气体水份含量不超过1000PPM。 7-2-2 为充分耐受气体压力，本体外箱利用3mm的不锈钢板。外层涂上防锈树脂薄膜。从结构设计上离地面悬浮10mm以上，从而达到防腐作用。 7-2-3 为了加强接触面的密封性，使用了耐热性、耐候性及耐气体分解性很强的O型密封圈。密封圈采用EPR系的橡胶或同等以上的材料，而且密封圈表面涂上耐热性、耐候性及耐气体性优秀的油脂 7-2-4开关本体内部有一定量（充气量的0.1倍）的防潮剂，吸收并干燥处理SF6气体的湿气及燃弧时产生的湿气，加强绝缘性能。 7-3 操作机构 7-3-1 开关的操作机构设计上没有要求特别技术，开关的3相触头同时分/合。开关的分/合速度与操作方式无关，并保持分/合一致。 -合闸时间： < 1秒（电动操作时） -分闸时间： < 1秒（电动操作时） 7-3-2 自动操作方式（电动型/智能型）中，利用控制箱不仅能电动操作，而且也能手动操作。 7-3-3 开关本体附属装置（1）手动操作机构开关用特高压用Hot Stick，可使操作安全、简便，一次操作就可完成合闸或分闸。合闸、分闸操作位于开关前面，合闸在右侧、分闸在左侧，形状上区分明确。（2）开关操作闭锁（LOCK）装置开关的操作机构在合闸/分闸位置上都可以闭锁。在闭倘状态下，电动、手动都不能进行分/合操作。（闭锁的操作机构在合/分位置上往下拉，机械性能也同时闭锁）图. 3 - 拉环往上提：开关可以进行动作。 - 拉环往下拉：开关不能进行动作。解锁状态闭锁状态此装置保护操作者活线状态下可能遇到的线路上事故。（3）动作状态表示器开关上设置了柱上、地上都可以明确识别的动作标示器。合闸状态下指示红色字“ON(合闸)”，在分闸状态下则指示绿色字“OFF（分闸）”。 (4) 气体压力下降及闭锁（LOCK）装置气体压力下降导致开关操作危险时，自动闭锁，此时手动、电动不能操作。操作者可以用指示器来确认。气体压力下降时，出现红色的圆形指示板（图.4） (闭锁装置动作压力：0.08 - 0.12 Mpa) 正常状态气体压力下降状态图. 4 (5) 气体防爆装置内部发生异常，气体压力急剧上升时，开关具有的气体防爆装置防止壳体爆炸和内部装置的飞散，确保操作者及一般人的安全。气体安装在操作手把的反面，消除可能危害操作者的隐患。（气体防爆动作压力是0.4 - 0.7Mpa）图.5 （6）接地端子接地端子无其它附属金具可直接连接22㎟~ 70 ㎟的铜线。（7）搬运手把本体上部有4个搬运手把，搬运手把的设计在搬运中不会影响设备的电气性能。（8）动作计数器具有机械性计数装置，其结构不能恢复原位。 (9) 气体注入阀门用阀门可在必要时向本体里注入气体。阀门在搬运、安装、操作中不会发生易损。 7-4 瓷套 7-4-1瓷套维持开关的标准冲击绝缘强度，所有的连接部位经处理后都能保证其密封性能。 7-4-2 瓷套的材质采用耐冻、耐热性优质的瓷制，对开关动作时电气性、机械性冲击耐受力强，且防湿性良好图. 6 7-5 控制箱 7-5-1 控制箱用2mm厚的不锈钢板，并具备了容易安装在水泥柱的付属金具。控制箱的结构设计上，上面有搬运手把、前面有锁门装置，易操作、检查。 7-5-2 控制电缆及电源电缆是属封闭电缆不易受外部损伤，而且安装及运行中不受影响。 7-5-3 雨水不会渗透到控制箱。在正常使用状态下，所有控制性能都正常运行，而且进行防腐处理。 FTU空间蓄电池加热装置控制部控制箱 *注意：本产品不含FTU、调制调解器，只有可装置的空间和提供有关信息数值。 7-5-4 额定电压 - DC 24V， AC 220V - 马达的额外负担定电压 DC 24V 7-5-5 蓄电池的额定 - DC 24V 18AH （蓄电池正常使用温度为-5℃-40℃） ※ 按照使用环境可变动使用寿命。 7-5-6 加热装置温度调节用加热装置的容量为AC220V 100W，启动温度为15℃，当控制柜内部温度低于15℃时启动加热，高于15℃时自动断开。 7-6 控制性能 7-6-1 开关能在现场或通过通讯来远程合闸/分闸。接到合闸/分闸命令1秒内完成动作，此时可以提供状态信息。（以智能型为准）/ 开关本体内的辅助开关接点数量为分/合各2个，接点的容量为（AC 250V 10A）。 7-6-2 开关操作按钮上方有开关主接点状态指示灯。当交流电源停止时，同样可以表示状态。 - 合（ON）：红色 - 分（OFF）：绿色 7-6-3 与开关本体压力下降表示器互连的压力下降闭锁指示灯。 7-6-4 现场及远程可判断充电池的充电回路及充电池是否有异常。 7-6-5 开关的各种状态提供给RTU。 1）开关的合闸/分闸状态 2）开关的分/合闸动作 3）气体压力下降及警报 4）远方/现场操作模式状态 5）蓄电池电源异常警报控制柜预留合闸/分闸状态和控制、正常压力、警报闭锁压力、远方/现场操作模式、蓄电池电源异常警报的信号接点。信号发送接点的容量为 DC24V 2A。 8．安装安装本开关时因有可能运输中发生损伤、部件脱落等意外，请进行以下基本动作试验后再安装。 8-1 安装及注意事项 8-1-1 开关安装在柱上时，利用提勾往上拉，并使用螺拴、螺丝钳固定 8-1-2 一定要把开关的接地端子与接地线连接。柱上安装图 8-2 手动分/合操作实验拉下右侧手把（红色）开关合闸，拉下左侧手把（绿色）开关就分闸。照此反复试验4 ~ 5次确认是否正常。此时前面及下面的白色动作指示器表示合闸/分闸状态。 8-2-1 合闸操作合闸操作开关指示器表示“合闸” - 拉下右侧手动合闸手把（红色），开关合闸。 - 操作前请把开关转到“解锁”位置上。 8.2.2分闸操作分闸操作开关指示器表示“分闸” - 拉下左侧手动分闸手把（绿色），开关分闸。 - 操作前请把开关转到“解锁”位置上。 8-3 电动开关操作方试验 8-3-1 把电源开关合闸后，根据自动操作说明的指示，按红色按钮开关合闸，合闸（红色）指示灯闪亮。 8-3-2 按绿色按钮开关分闸，分闸（绿色）指示灯闪亮。反复进行4-5次确认状态。 8-3-3 请按指示灯试验按钮及蓄电池试验按钮来确认指示灯及蓄电池是否有异常。 8-4 控制板主要部位各称和性能（智能型）（1）蓄电池试验 - 按蓄电池试验按钮，可判断蓄电池和充电回路是否有异常。如果蓄电池和充电回路正常，该指示灯就闪亮。（有异常则指示灯不亮）（2）蓄电池测定端子 – 可测定蓄电池的电压和充电回路电流的消耗量。（3）保险丝 – 用于内部回路异常时，开断回路。保险丝型号为250V/20A。（4）控制电源开关 – 为操作控制回路而设计的电源开关（ON/OFF）（5）门开关 – 为防止蓄电池不必要的放电，控制箱的门关上同时门开关被按住，此时不必要的指示灯就会自动灭。气体压力下降指示灯 – 气体压力下降至最低动作压力（0.03 – 0.07Mpa）时，指示灯会闪亮。（此时不能操作开关）（6）操作开关 – 合闸及分闸按钮和开关状态指示灯。按开关操作按钮，开关开始动作。合闸时红色、分闸时绿色指示灯亮。（7）操作开关 – 合闸及分闸按钮和开关状态指示灯。按开关操作按钮，开关开始动作。合闸时红色、分闸时绿色指示灯亮。（8）测试指示灯 – 确认控制面板的指示灯是否有异常。按钮后控制面板的所有指示灯都闪亮才属正常。（9）选择现场/远程开关 –开关的现场或远程操作可选择设定。 (10) 闭锁/解锁开关 – 选择开关手动闭锁/解锁。现场及远程都可以做该项操作。 8-5 自动操作说明 8-5-1 连接完回路后，开电源开关。 8-5-2 确认指示灯有否异常。 8-5-3 按合闸按钮，1秒钟内开关合闸，此时状态指示灯（红色）亮 8-5-4 按分闸按钮，1秒钟内开关分闸，此时状态指示灯（绿色）亮 8-5-5 控制箱处于闭锁状态时，使开关电气性闭锁，此时开关不能动作。. 8-5-6 控制箱安装方式，请参考如下图纸。 8-5-7 控制/电源电缆连接方式，请参考如下图纸。 10M 10M 10M 控制电缆插头插控制器的控制器插座控制电缆插头插于本体上的控制器插座 9. 检查及维修定期检查的次数是根据受污程度及开关的开断次数来决定。1年一次或1季度一次进行定期检查。请检查如下事项。（1）瓷套是否损坏、是否有裂缝（2）检查计数次数（3）气体压力闭锁装置是否可以正常运作。（但不要为了检验，放出GAS，这会导致不能动作的直接原因）（4）确认控制箱内部有无腐蚀（5）检查蓄电池是否过量放电。（6）蓄电池是通过开关内部的充电回路自动被充电。电池是免维护型，没必要补充电解液。 10．产品及部件清单 No. 品名数量备注 1 本体 1台 2 控制箱 1台 3 控制电缆 1根 10m 4 电源电缆 1根 10m 5 电缆电缆间接器材 1套 6 装箱单 1张 7 铭牌标志图 1张 8 产品合格证明书 1本 9 外形尺寸图 1张 10 产品使用说明书 1本 11 蓄电池方向更换方法 1本说明书 11.附件 1．控制部提供给FTU的信号有如下表（共计20个PIN） PIN 内容 PIN 内容 1 远方控制（分闸） 11 FTU电源DC24V(-) 2 远方控制（合闸） 12 备用 3 远方控制（COM） 13 DC电源异常（警报） 4 远方模式 14 负荷开关状态（COM） 5 现场模式 15 负荷开关状态（合闸） 6 现场/远方模式（COM） 16 负荷开关状态（分闸） 7 备用 17 备用 8 备用 18 SF6气体下降（COM） 9 DC电源异常（COM） 19 SF6气体下降（警报） 10 FTU电源DC24V（+） 20 备用 10M 控制电缆插头插控制器的控制器插座 19
