空心板标准图集.doc

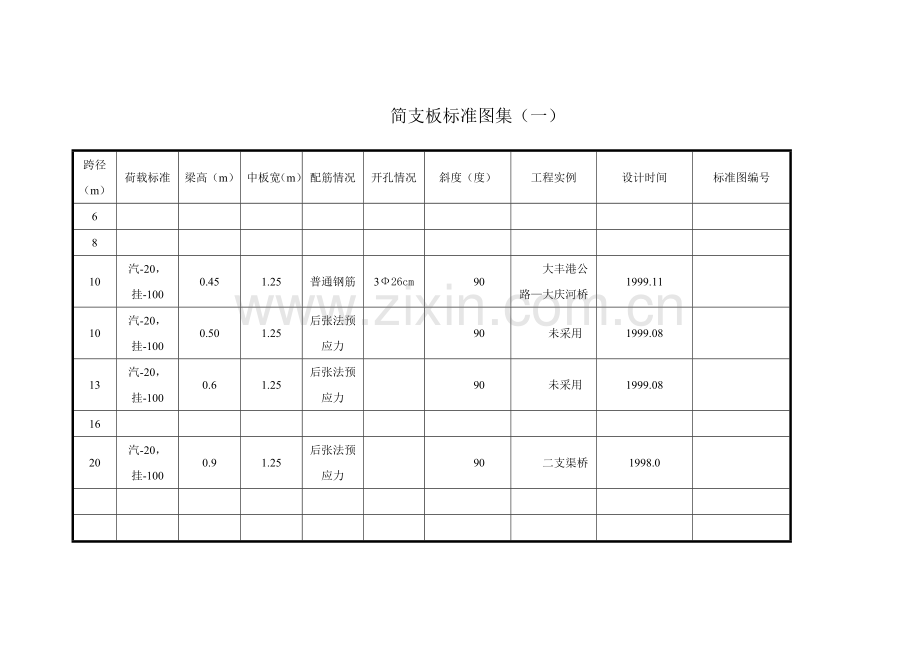

简支板标准图集（一）

跨径（m）
荷载标准
梁高（m）
中板宽（m）
配筋情况
开孔情况
斜度（度）
工程实例
设计时间
标准图编号
6

8

10
汽-20，
挂-100
0.45
1.25
普通钢筋
3Ф26cm
90
大丰港公路—大庆河桥
1999.11

10
汽-20，
挂-100
0.50
1.25
后张法预应力

90
未采用
1999.08

13
汽-20，
挂-100
0.6
1.25
后张法预应力

90
未采用
1999.08

16

20
汽-20，
挂-100
0.9
1.25
后张法预应力

90
二支渠桥
1998.0

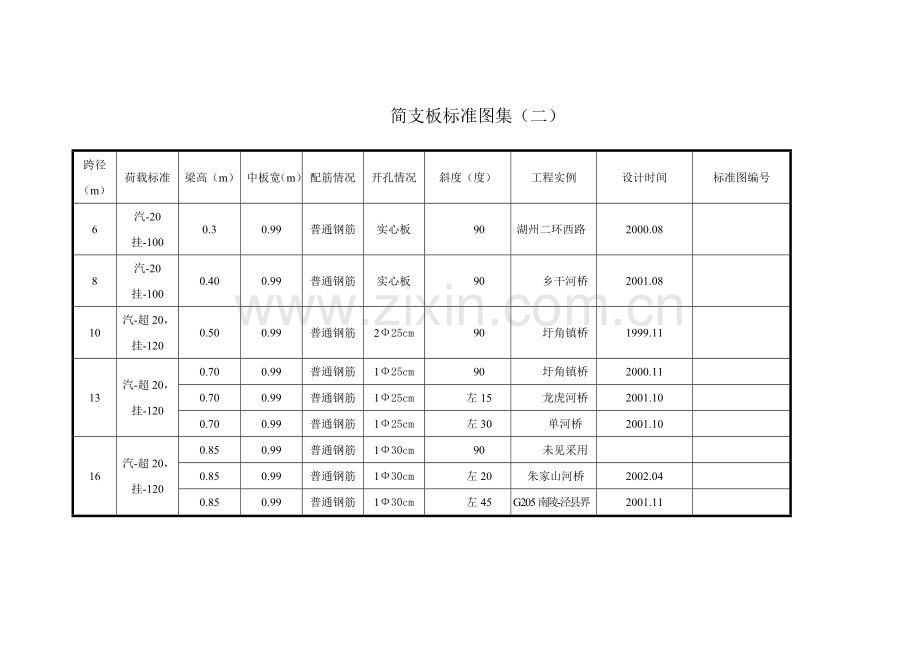

简支板标准图集（二）

跨径（m）
荷载标准
梁高（m）
中板宽（m）
配筋情况
开孔情况
斜度（度）
工程实例
设计时间
标准图编号
6
汽-20
挂-100
0.3
0.99
普通钢筋
实心板
90
湖州二环西路
2000.08

8
汽-20
挂-100
0.40
0.99
普通钢筋
实心板
90
乡干河桥
2001.08

10
汽-超20，
挂-120
0.50
0.99
普通钢筋
2Ф25cm
90
圩角镇桥
1999.11

13
汽-超20，
挂-120
0.70
0.99
普通钢筋
1Ф25cm
90
圩角镇桥
2000.11

0.70
0.99
普通钢筋
1Ф25cm
左15
龙虎河桥
2001.10

0.70
0.99
普通钢筋
1Ф25cm
左30
单河桥
2001.10

16
汽-超20，
挂-120
0.85
0.99
普通钢筋
1Ф30cm
90
未见采用

0.85
0.99
普通钢筋
1Ф30cm
左20
朱家山河桥
2002.04

0.85
0.99
普通钢筋
1Ф30cm
左45
G205南陵-泾县界
2001.11

简支板标准图集（三）

跨径（m）
荷载标准
梁高（m）
中板宽（m）
配筋情况
开孔情况
斜度（度）
工程实例
设计时间
标准图编号
6

8

10
汽- 20，
挂-100
0.40
0.99
先张法预应力
2Ф20cm
90
G204黄圩河桥
2001.08

13
汽- 20，
挂-100
0.70
0.99
先张法预应力
2Ф35c相交
90
G204新北河桥
2001.08

16
汽- 20，
挂-100
0.70
0.99
先张法预应力
1Ф50cm
90
G204百蚬河桥
2001.08

0.70
0.99
1Ф50cm
左25
G204大柴市桥
2001.08
