常用插座符号.doc

序  号
图  形  符   号
说             明
IEC
11-18-01
见符号03-03-01
插座的一般符号
插孔的一般符号
=
11-18-02
11-18-03
11-18-04
11-18-05

单相插座
暗装
密闭（防水）
防爆

11-18-06
11-18-07
11-18-08
11-18-09

带保护接点插座，带接地插孔的单相插座
暗装
密闭（防水）
防爆
=
11-18-10
11-18-11

带接地插孔的三相插座
暗装

11-18-12
11-18-13

带接地插孔的三相插座
密闭（防水）
防爆

11-18-14

插座箱（板）

11-18-15

多个插座（示出三个）
=
11-18-16

具有护板的插座
=
11-18-17

具有单极开关的插座
=
11-18-18

具有连锁开关的插座
=
11-18-19

具有隔离变压器的插座
（如电动剃须刀用的插座）
=

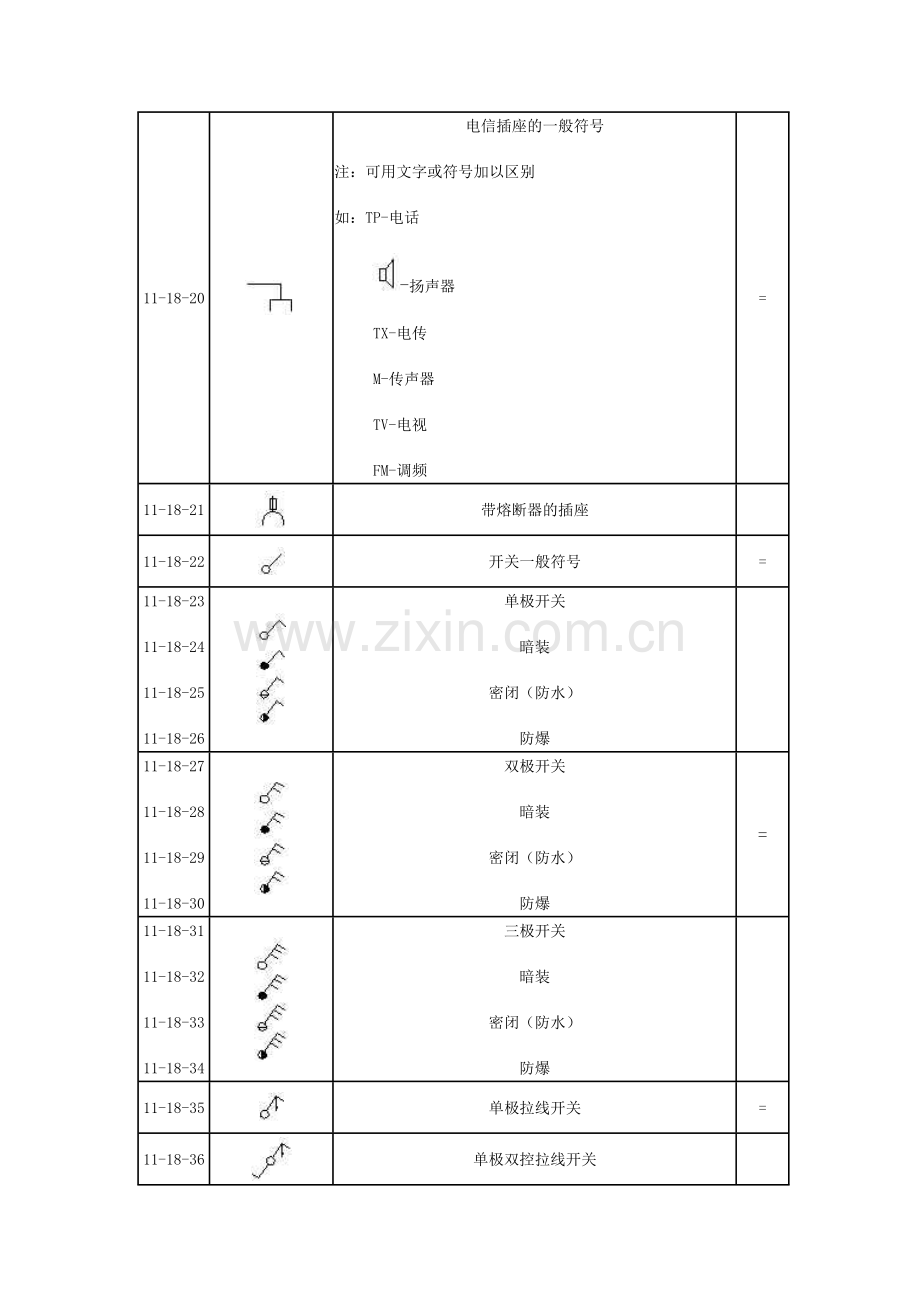

11-18-20

电信插座的一般符号
注：可用文字或符号加以区别
如：TP-电话
   -扬声器
   TX-电传
   M-传声器
   TV-电视
   FM-调频
=
11-18-21

带熔断器的插座

11-18-22

开关一般符号
=
11-18-23
11-18-24
11-18-25
11-18-26

单极开关
暗装
密闭（防水）
防爆

11-18-27
11-18-28
11-18-29
11-18-30

双极开关
暗装
密闭（防水）
防爆
=
11-18-31
11-18-32
11-18-33
11-18-34

三极开关
暗装
密闭（防水）
防爆

11-18-35

单极拉线开关
=
11-18-36

单极双控拉线开关

11-18-37

单极限时开关
=
11-18-38

双控开关（单极三线）
=
11-18-39

具有指示灯的开关
=
11-18-40

多拉开关（如用于不同照度）
=
11-18-41

中间开关
等效电路图：
=
11-18-42

调光器
=
11-18-43

限时装置
=
11-18-44

定时开关
=
11-18-45

钥匙开关
=
11-19-01
见符号08-10-01
灯或信号灯的一般符号
=
11-19-02

投光灯一般符号
=
11-19-03

聚光灯
=
11-19-04

泛光灯
=
11-19-05

示出配线的照明引出线位置
=
11-19-06

在墙上的照明引出线（示出配线向左边）
=
11-19-07
11-19-08
11-19-09

荧光灯一般符号
三管荧光灯
五管荧光灯
=
11-19-10

防爆荧光灯

11-19-11

在专用电路上的事故照明灯
=
11-19-12

自带电源的事故照明灯装置（应急灯）
=
11-19-13

气体放电灯的辅助设备
注：仅用于辅助设备与光源不在一起时。
=
11-20-01

警卫信号探测器

11-20-02

警卫信号区域报警器

11-20-03

警卫信号总报警器

11-B1-01

电缆交接间

11-B1-02

架空交接箱

11-B1-03

落地交接箱

11-B1-04

壁龛交接线

11-B1-05

分线盒的一般符号
注：可加注
A-编号
B-容量
C-线序
D-用户数

11-B1-06

室内分线盒
注：同11-B1-05的注

11-B1-07

室外分线盒
注：同11-B1-05的注

11-B1-08

分线盒
注：同11-B1-05的注

11-B1-09

壁龛分线盒
注：同11-B1-05的注

11-B1-10

避雷针

11-B1-11

电源自动切换箱（屏）

11-B1-12

电阻箱

11-B1-13

鼓形控制器

11-B1-14

自动开关箱

11-B1-15

刀开关箱

11-B1-16

带熔断器的刀开关箱

11-B1-17

熔断器箱

11-B1-18

组合开关箱

11-B1-19

深照型灯

11-B1-20

广照型灯（配照型灯）

11-B1-21

防水防尘灯

11-B1-22

球型灯

11-B1-23

局部照明灯

11-B1-24

矿山灯

11-B1-25

安全灯

11-B1-26

隔爆灯

11-B1-27

天棚灯

11-B1-28

花灯

11-B1-29

弯灯

11-B1-30

壁灯
