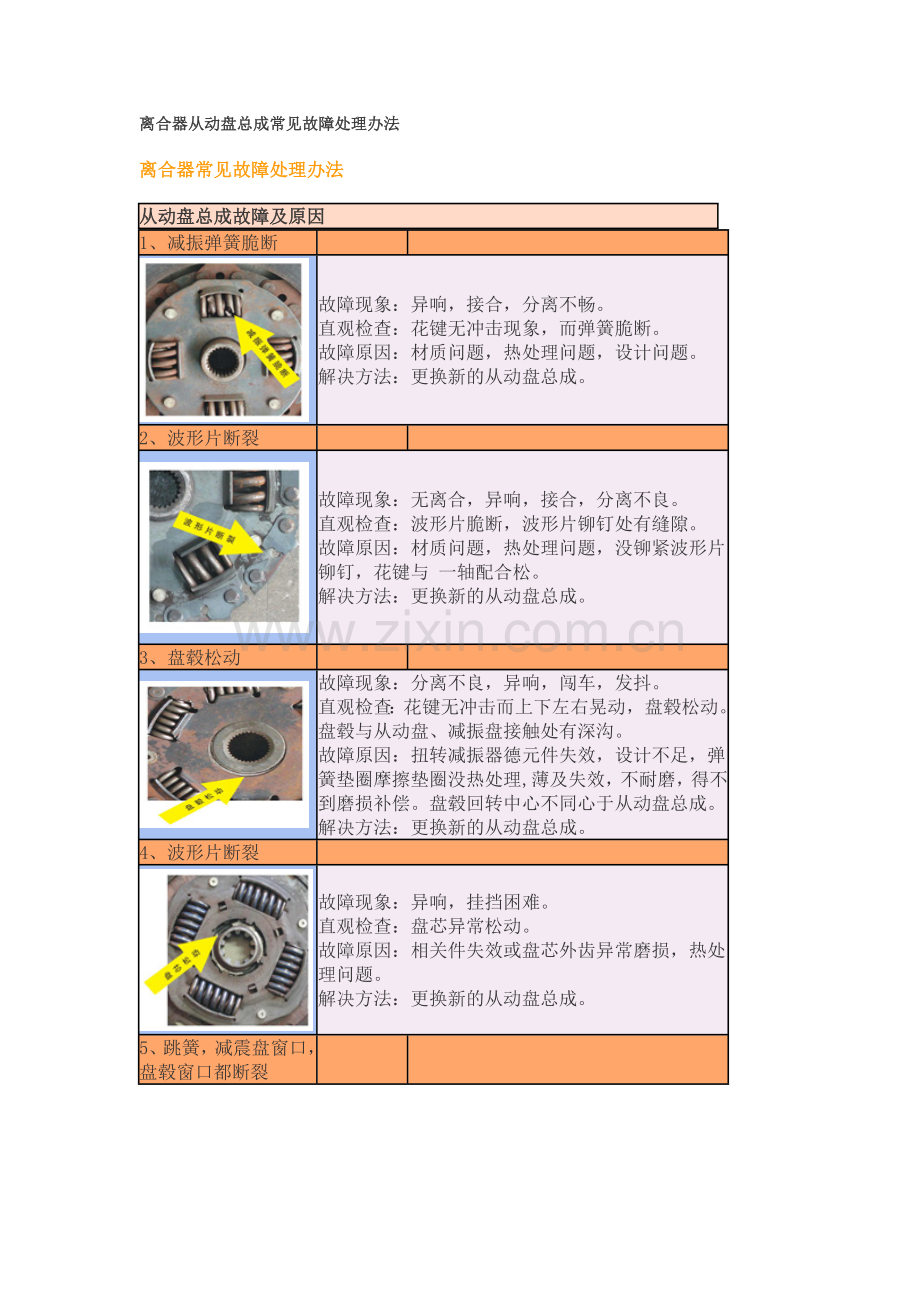

离合器从动盘总成常见故障处理办法
离合器常见故障处理办法
从动盘总成故障及原因

1、减振弹簧脆断

故障现象：异响，接合，分离不畅。
直观检查：花键无冲击现象，而弹簧脆断。
故障原因：材质问题，热处理问题，设计问题。
解决方法：更换新的从动盘总成。
2、波形片断裂

故障现象：无离合，异响，接合，分离不良。
直观检查：波形片脆断，波形片铆钉处有缝隙。
故障原因：材质问题，热处理问题，没铆紧波形片铆钉，花键与 一轴配合松。
解决方法：更换新的从动盘总成。
3、盘毂松动

故障现象：分离不良，异响，闯车，发抖。
直观检查：花键无冲击而上下左右晃动，盘毂松动。盘毂与从动盘、减振盘接触处有深沟。
故障原因：扭转减振器德元件失效，设计不足，弹簧垫圈摩擦垫圈没热处理,薄及失效，不耐磨，得不到磨损补偿。盘毂回转中心不同心于从动盘总成。
解决方法：更换新的从动盘总成。
4、波形片断裂

故障现象：异响，挂挡困难。
直观检查：盘芯异常松动。
故障原因：相关件失效或盘芯外齿异常磨损，热处理问题。
解决方法：更换新的从动盘总成。
5、跳簧，减震盘窗口，盘毂窗口都断裂

故障现象：异响，打坏相关部件，不分离，车辆不能行驶。
直观检查：查看弹簧。
故障原因：从动盘、减振盘没热处理，硬度低。盘毂硬度低，橡 胶材质差，老化，选用不当。弹簧挡板断裂。
解决方法：更换新的从动盘总成。
6、摩擦面片裂纹，掉片

故障现象：无离合，不能行驶。
直观检查：查看从动盘。
故障原因：摩擦片铆钉铆得过紧，摩擦片窝过深，摩擦片材质问题，波形片材质，没回火处理的问题。
解决方法：更换新的摩擦片或更换新的从动盘总成。
7、盘毂与其他件干涉

故障现象：闯车，起步抖动。
直观检查：其它件与盘毂相碰。
故障原因：安装不好。
解决方法：更换新的从动盘总成。
8、摩擦面片磨损急快

故障现象：打滑。
直观检查：正常磨损，时间很短磨薄。
故障原因：摩擦面片材质质量差，热损率大，不符合国家不准。
解决方法：更换较好的摩擦面片或更换新的从动盘总成。
9、盘毂断裂

故障现象：没离合，车辆不能行驶。
直观检查：盘片拦腰断裂。
故障原因：盘片强度不够，设计问题，盘片材质问题或没热处理。
解决方法：更换新的从动盘总成。
10、减震盘变形，上翘

故障现象：异响，没离合。
直观检查：减震盘变形严重，压紧弹簧断裂。
故障原因：设计问题，刚度不够，簧片脆断。结构限制，铆钉所在半径太小，簧片短小。
解决方法：更换新的从动盘总成。
11：减震弹簧松动

故障现象：异响。
直观检查：晃动盘总成哗哗响，使用时间长。
故障原因：减震弹簧塑性变形，热处理不好，材质问题。
解决方法：更换新的弹簧或更换新的从动盘总成。
12：花键磨损严重

故障现象：挂挡响，严重的车辆不能行驶。
直观检查：轻的花键变瘦，重的花键全无。
故障原因：盘毂硬度太低，材质不好，没进行热处理。一轴较松，超载严重。
解决方法：更换新的从动盘总成。
