插座检验规范.doc

电子实业有限公司

家用和类似用途插座检验规范

文档号：
版 本：A/0
拟 制：
审 核：

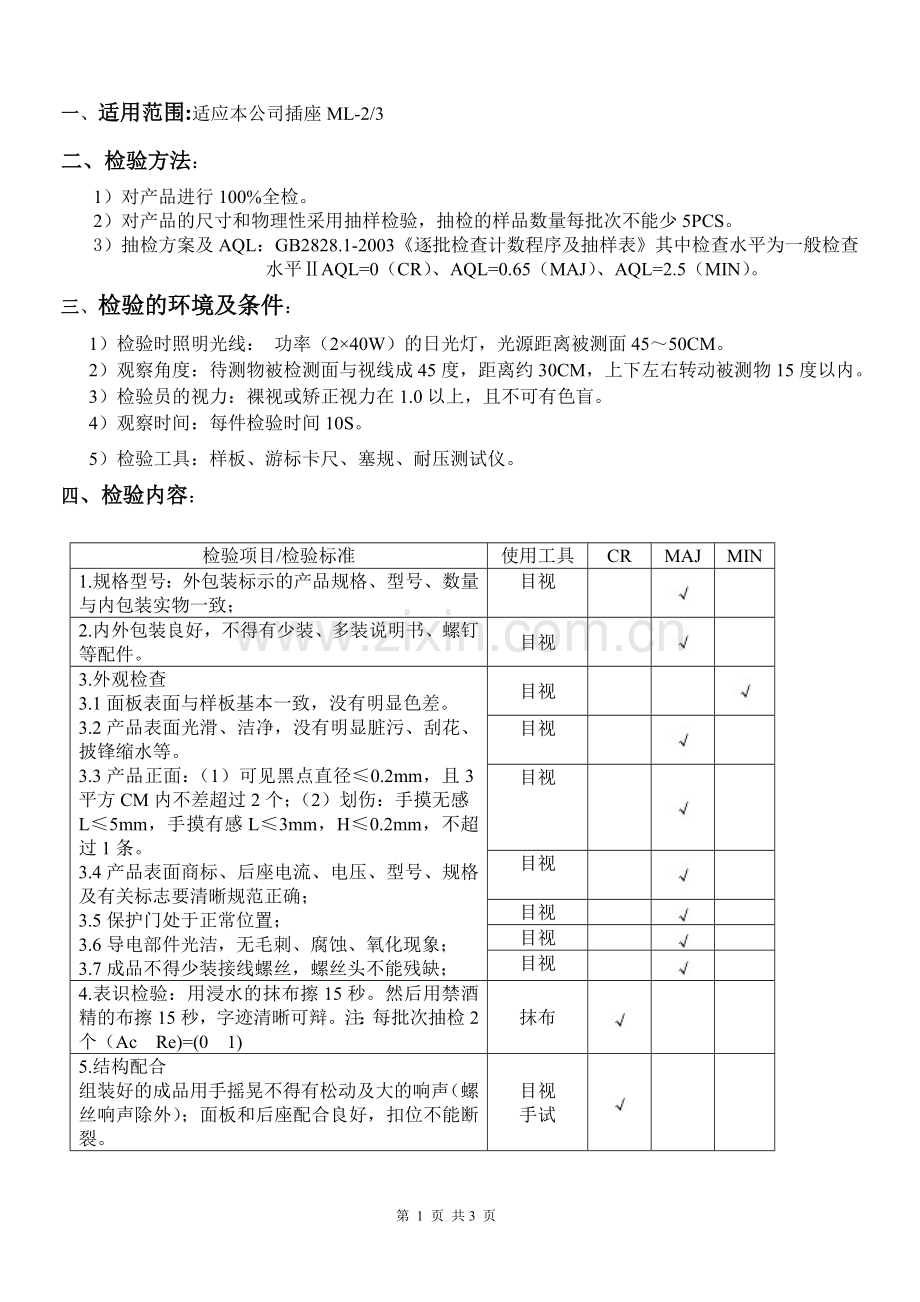

一、适用范围:适应本公司插座ML-2/3
二、检验方法：
1） 对产品进行100%全检。
2） 对产品的尺寸和物理性采用抽样检验，抽检的样品数量每批次不能少5PCS。
3） 抽检方案及AQL：GB2828.1-2003《逐批检查计数程序及抽样表》其中检查水平为一般检查
水平ⅡAQL=0（CR）、AQL=0.65（MAJ）、AQL=2.5（MIN）。
三、检验的环境及条件：
1）检验时照明光线： 功率（2×40W）的日光灯，光源距离被测面45～50CM。
2）观察角度：待测物被检测面与视线成45度，距离约30CM，上下左右转动被测物15度以内。
3）检验员的视力：裸视或矫正视力在1.0以上，且不可有色盲。

4）观察时间：每件检验时间10S。

5）检验工具：样板、游标卡尺、塞规、耐压测试仪。

四、检验内容：

检验项目/检验标准
使用工具
CR
MAJ
MIN
1.规格型号：外包装标示的产品规格、型号、数量与内包装实物一致；
目视

2.内外包装良好，不得有少装、多装说明书、螺钉等配件。
目视

3.外观检查
3.1面板表面与样板基本一致，没有明显色差。
3.2产品表面光滑、洁净，没有明显脏污、刮花、披锋缩水等。
3.3产品正面：（1）可见黑点直径≤0.2mm，且3平方CM内不差超过2个；（2）划伤：手摸无感
L≤5mm，手摸有感L≤3mm，H≤0.2mm，不超过1条。
3.4产品表面商标、后座电流、电压、型号、规格及有关标志要清晰规范正确；
3.5保护门处于正常位置；
3.6导电部件光洁，无毛刺、腐蚀、氧化现象；
3.7成品不得少装接线螺丝，螺丝头不能残缺；
目视

目视

目视

目视

目视

目视

目视

4.表识检验：用浸水的抹布擦15秒。然后用禁酒精的布擦15秒，字迹清晰可辩。注：每批次抽检2个（Ac Re)=(0 1)
抹布

5. 结构配合
组装好的成品用手摇晃不得有松动及大的响声（螺丝响声除外）；面板和后座配合良好，扣位不能断裂。
目视
手试

检验项目/检验标准
使 用工具
CR
MAJ
MIN
6. 阻燃性：
根据GB2099.1-2008的标准，使火焰对试样加热10秒，在火焰离开后，30秒内自熄灭。
试验火焰

7. 性能
7.1用标准插头从不同角度试插插座，每次正常插入拔出，不出现难插、插不进、保护门被插断或松脱、金属件被拔起、保护门不回弹现象，插片与插套接触良好。注：每批次抽检20个 （Ac Re)=(0 1）
7.2插头处于插合时，极与极之间、极与本体间施加2.5KVAC电压，漏电设为10mA，时间为3秒，应无击穿、闪烁现象，注：每批次抽检10个 （Ac Re)=(0 1）

标准插头
手试

耐压测试仪

第 2 页 共3 页
