KEIL软仿真技巧谈（1）

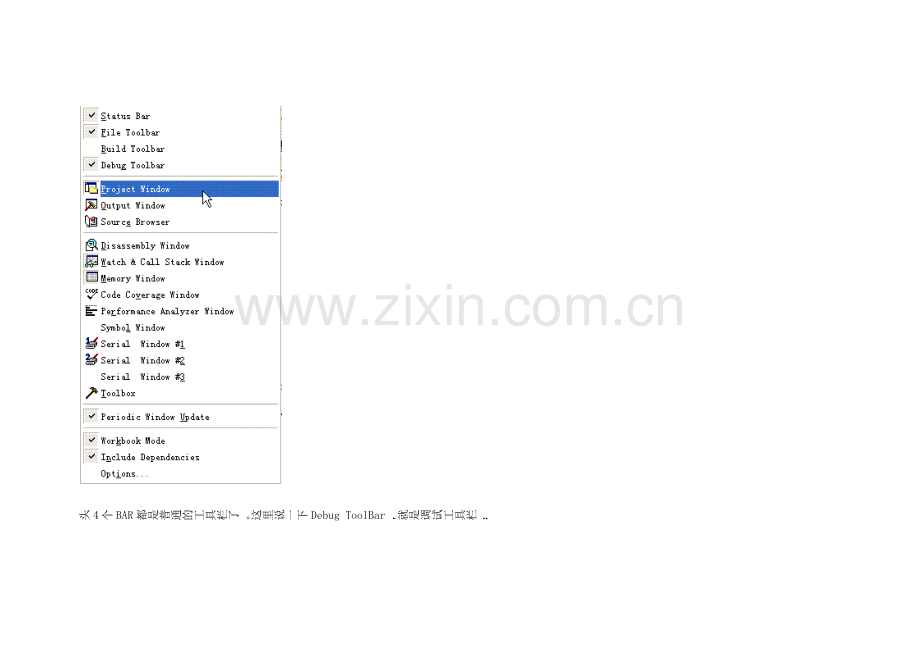

废话少说，接上一章，话说建立了仿真环境后，我们就可以实现软件仿真了。在仿真状态下View菜单有一堆东西：

头4个BAR都是普通的工具栏了。这里说一下Debug ToolBar，就是调试工具栏：

单片机复位
全速运行
运行中STOP
单步运行，可以进入函数内运行
单步运行，可以跳过函数
如果运行进某个函数，此键能直接跳出当前函数
运行到你的光标处
找回你的PC指针：当你的程序有好几个文件的时候，有时候你会不知道运行到哪里去了，按这个你就可以找会你的PC指针所在处了。
仿真记录，相信很少人用到，其实这个东西可以记录下你的仿真过程，然后回放。从回放的“录象”中你可以观察每条指令的状态，例如对应的运行时间，各个寄存器的值。个人觉得这个功能在调试OS的时候特有用：）
ASM代码和C代码之间的转换，这个也是NB的调试利器，一般隐藏的BUG在ASM下无所遁形。
WATCH窗口，如果你不知道什么叫watch窗口，那证明你以前一定没写过程序。
挺逗的功能，可以看到每个函数有多少条指令，和你已经运行了某个函数的百分之多少代码。我从来不用这个东西的，呵呵
串口显示窗，如果你的程序有串口程序，那么单片机串口的输出就显示在这个窗上，如果你要对单片机串口输入数据，就在串口窗上打字就是了。
Memory Window，存储器观察窗，这里可以看code,data,xdata对应的数据
各函数占用时间的比例，个人感觉用处不大，在全速运行的时候会动态显示，用来调试UC/OS的时候可以看到各个任务占用的时间比。不过你需要先把你要观察的函数添加到表上才可以用。
这个东东一般没用。
好了，上面一堆东西，还是具体说说比较复杂的吧，其它东西你用过就自然会的了。
1。
仿真记录，这个在软件仿真的时候有，至于硬件仿真就看你仿真器是否支持咯。当你需要记录的时候，就按，运行一段时间了，就按，那么刚才运行过的整段程序就会重现你眼前：

你可以选择当前灰色区域的所有指令，窗口都会显示那条指令对应的寄存器值等信息。
2。
观察变量窗，这里可以用来观察全局变量和局部变量的，不过要你预先手动添加。具体方法就是找到你要观察的变量，然后点右键添加进指定的WATCH窗口，如下图：

添加后打开WATCH窗口就看到你刚才的变量了：

显示的数制可以是十进制和十六进制的，只要你在当前变量上点右键选择：

3。
Memory Window， 这里可以看到个存储器的值，只需要在窗口上敲你需要显示的变量区和地址：

不同的英文字头对应不同的区域
c: 代码区，也就是ROM
d: data区，就是片内RAM
x: xdata区，片外RAM
如果你想修改某个区的值，只需要点右键Modify Memory at xxx 就可以修改了：

唉，打字打到手软，贴图贴到累，这一章先到此为止。还不会用DEBUG工具栏的看完应该会用了吧~~~
