检具审核及验收方法.pptx

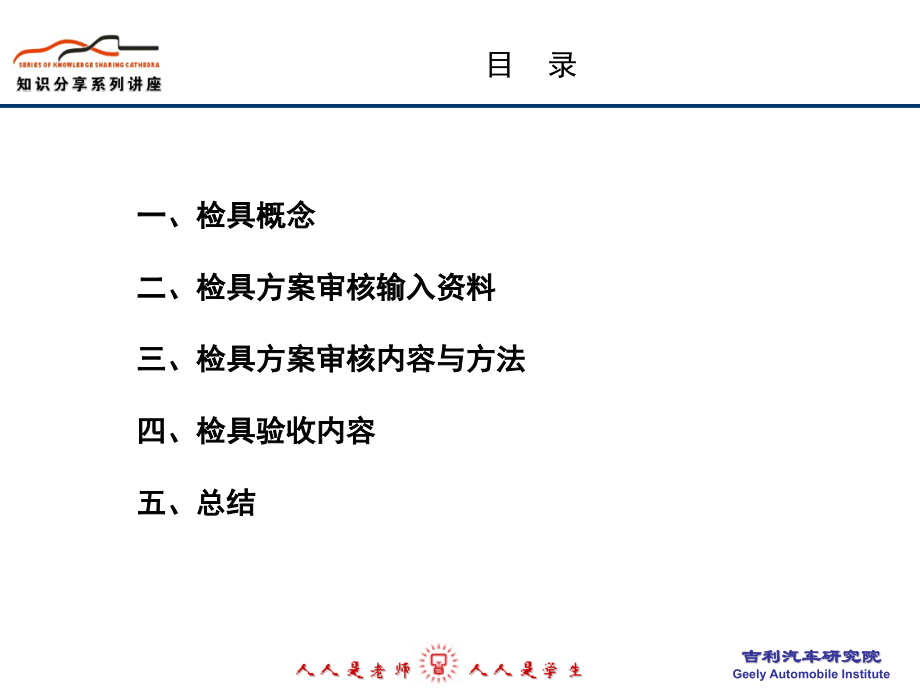

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,吉利汽车研究院,Geely Automobile Institute,#,检具审核及验收方法,整车工艺部 李修宇,2011-11-15,一、检具概念,二、检具方案审核输入资料,三、检具方案审核内容与方法,四、检具验收内容,五、总结,目 录,一、检具概念,检具是一种用来测量和评价零件尺寸质量的专用工具。在零件生产现场,通过检具实现对零件的在线检测，为此需要将零件准确地安装于检具上,然后可以通过目测、测量表、卡尺、芯棒、塞片等对零件型面及周边进行检查，也可以借助检验销或目测对零件上不同性质的孔及零件与零件之间的联接位置进行目检，从而实现零件质量状态的快速判断。在此情况下，通过目检或测量可以判断：零件轮廓周边大小和形状区域以及相对位置与通过,CAD/CAM,直接加工的检具理论值之间的偏差。,什么是检具？,一、检具概念,检具种类,用途,使用时间,详细种类,备注,零部,件检具,为了开发白车身、整车相关的部件，保证冲压成型部件或注塑件的品质使用（尺寸和外形的检查等,.,）,零部件开发阶段,量产时用于品质管理,冲压零部件检具,装饰件检具,车窗玻璃检具,总成检具,用于测量和检查零部件在焊装或组装后的尺寸及外形，以便了解和调整问题。另外，通过定期检验，保证组装零部件的质量,零部件开发阶段,量产时用于品质管理,下车身总城检具,保险杠总成检具,前灯具检具,副车架,开闭部件检具,检验和保证车门组装后的包边质量和车门铰链装配状态下的车门类部件的尺寸和外形质量,开发门包边模具时,整车品质培育时,前后门总成检具,背门总成检具,检具分类及用途,一、检具概念,组装检具,（开口检具）,用于检验白车身的开口部位（前,/,后风挡玻璃安装部位）的尺寸和外形制造出一个与装配件的图纸形状一致的检具，在白车身上装配并加以比较，以便找出车体的问题加以修正,。,在白车身上组装总装部件时培育整车品质,前,/,后玻璃装配检具,车灯装配检具,保险杠装配检具,内,/,外装综合检具（,Cubing,）,不考虑白车身的质量状况，单独制造出一个与整车形状相同的检具，在其上装配总装成品，进而保证成品的尺寸、外形质量，缩短开发周期。,零部件开发阶段整车品质培育时量产时发生品质问题时,内装综合检具 外装综合检具 前脸综合检具 后围综合检具,二、检具方案审核输入资料,1,、检具三维数模,2,、检具二维图,3,、检具方案式样书,4,、检具操作说明书,5,、被检测产品尺寸要求及其基准点信息。（产品的二维工程图）,二、检具方案审核输入资料,检具三维数模,必须包含如下内容：,1,、定位结构；,2,、压紧结构；,3,、检测结构；,4,、检测工具；,5,、其他附件装置。,二、检具方案审核输入资料,检具二维图,必须包含如下信息：,1,、产品百位线；,2,、产品定位结构、检测结构与检具基准之间的尺寸关系及公差要求；,3,、检测工具的尺寸大小；,4,、检具各部分制造精度要求。,二、检具方案审核输入资料,检具方案式样书包含的内容：,1,、定位基准；,2,、检测内容与方法；,3,、压紧方式；,4,、检具精度；,5,、检具材料；,6,、检具规格；,7,、其他。,二、检具方案审核输入资料,检具操作说明书包含内容：,1,、使用注意事项；,2,、操作步骤；,3,、使用工具。,二、检具方案审核输入资料,被检测产品尺寸要求及其基准点信息包含内容：,1,、产品最新数模；,2,、产品二维图（包含产品的基准点信 息和安装尺寸要求）。,三、检具方案审核内容与方法,图纸,/,数模是否反映工程更新,定位基准和夹紧点是否符合要求,检测项目（功能尺寸、全尺寸）是否符合要求,检测数据是否量化,零基准是否符合要求，能够对被检测项目在三坐标测量,坐标系和车身坐标系是否一致,检验工具搬运是否方便,是否列明操作安全事项,三、检具方案审核内容与方法,1,、图纸,/,数模是否反映工程更新,由于目前研究院要求供应商开发的检具部分是用于工装样件认可，检具开发时产品数据尚未冻结，供应商用于开发检具的产品数模并不一定就是最新的，所以判断数据是否是最新的也是检具审核的一个重要方面。,产品数据不准确会引起检具检测装置位置错误。,三、检具方案审核内容与方法,2,、定位基准和夹紧点是否符合要求,产品定位方案必须与产品设计要求一致，否则检具检测出来的结果不准确。通常产品的定位信息参考产品的工程图。,三、检具方案审核内容与方法,FE-1,机械转向管柱检具定位方案,三、检具方案审核内容与方法,FE-1,机械转向管柱产品工程图,三、检具方案审核内容与方法,FE-1,机械转向管柱检具正确定位方案,三、检具方案审核内容与方法,3,、检测项目（功能尺寸、全尺寸）是否符合要求,供应商制作的检具因设计者或考虑检具开发制造成本的原因，经常会漏检一些项目。参考标准有以下三个：,1,、产品工程图；（工艺员）,2,、产品安装要求；（设计者）,3,、实际生产基地安装过程中发现的问题。（基地）,三、检具方案审核内容与方法,HL-1,仪表台横梁总成检具方案漏检项目,安装螺纹孔位置未检,安装过孔位置未检,三、检具方案审核内容与方法,FE-1,淅川减振器检具基地提出的要求,三、检具方案审核内容与方法,根据左边工程图此型面位置应该检测，但根据设计者反应此处无安装要求，无需检测。,FE-1,机械转向管柱总成检具方案,三、检具方案审核内容与方法,4,、检测数据是否量化,型面检测方法：,1,）零间隙检测（匹配面），检测工具：卡板,2,）,3mm,或,5mm,间隙检测（安装面），检测工具：通止规,三、检具方案审核内容与方法,LG-1C,仪表台上面罩总成检具,三、检具方案审核内容与方法,5,、零基准是否符合要求，能够对被检测项目在三坐标测量,三、检具方案审核内容与方法,6,、坐标系和车身坐标系是否一致,此项主要针对于检测内外饰件匹配和结构较复杂产品的检具，而对于小件内部安装的要求较低，如铰链等。,优点：,1,、能更清楚地看出检具对产品的匹配状况的检测；,2,、百位线与车身坐标一致，能更好地检测出产品存在问题的位置。,三、检具方案审核内容与方法,三、检具方案审核内容与方法,7,、检验工具搬运是否方便,1,）小件检具是否具有搬动把手；,2,）大件检具是否具有滚轮装置。,三、检具方案审核内容与方法,8,、是否列明操作安全事项,1,）是否详细说明其操作步骤；,2,）操作步骤是否合理；,3,）有没注明使用注意事项。,四、,检具验收内容,1,、,结构和功能认,可,基础结构,、,检具功能,、,测量支架功能,、,功能检验,、,标牌,、,运输,、,尺寸验收,2,、,终验收,检具图样,、,检具数模,、,检具自检报告,、,检具复检报告,五、总结,经过前面的叙述与讲解，我们可以看出检具方案审核主要是考虑以下的几个方面：,1,、资料是否齐全；,2,、定位是否与设计要求一致；,3,、检测项目是否合理、齐全。,谢 谢！,
