电路分析基础课程设计仿真实验.doc

电路图：

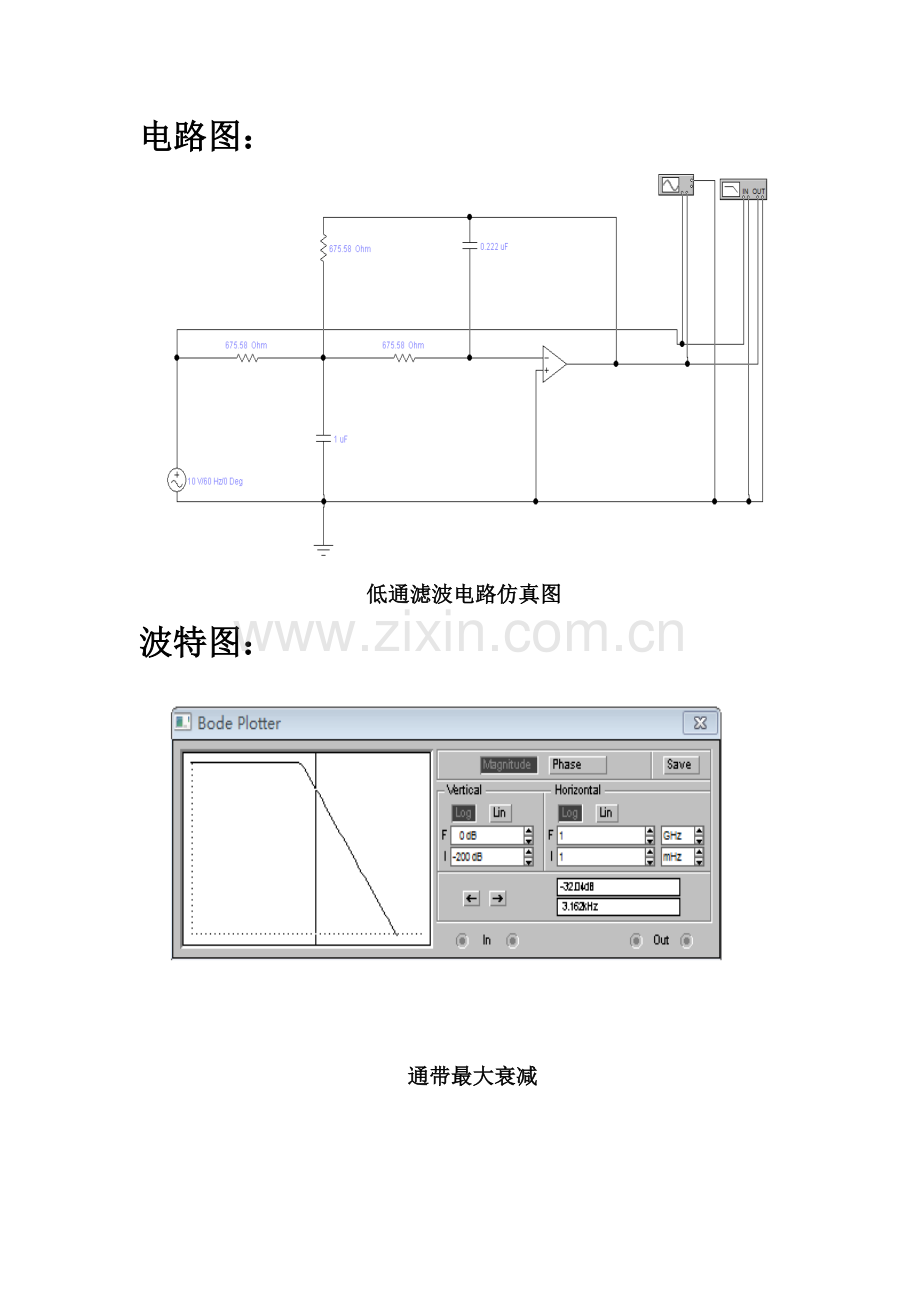

低通滤波电路仿真图
波特图：

通带最大衰减

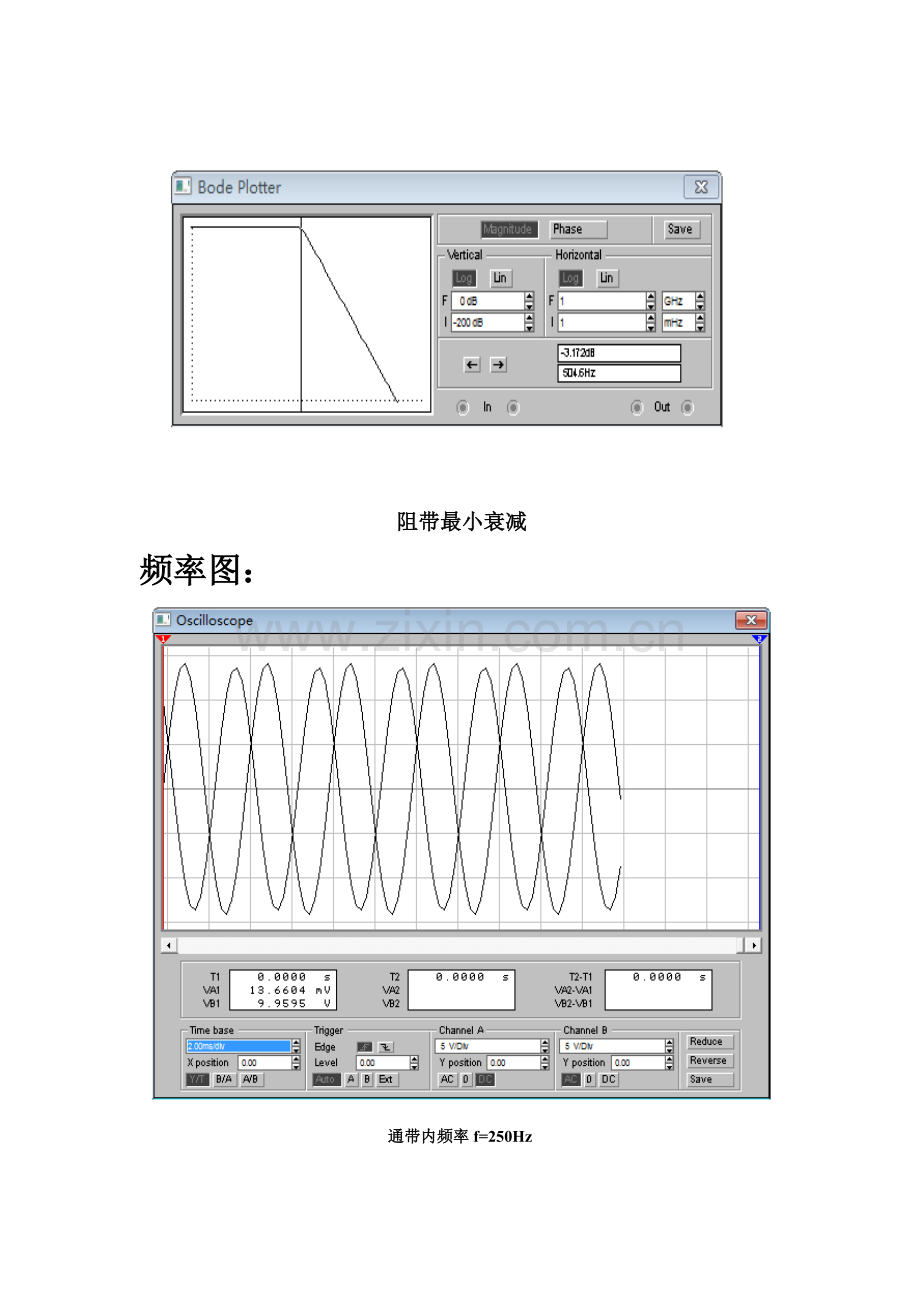

阻带最小衰减
频率图：

通带内频率f=250Hz

截止频率f=500Hz

过渡带内频率f=1000HZ

阻带边界频率f=3000Hz

阻带内频率f=5000Hz
计算过程

参考频率：
通带边界频率ωc=3140rad/s(fc=500Hz);通带最大衰减a=3dB;
阻带边界频率ωs=18840rad/s(fc=3000Hz);阻带最小衰减a=30dB;
ωr=ωc=3140rad/s
通带边界频率： Ωc=wc/wr=3140/3140=1
阻带边界频率：Ωs=ws/wr=18840/3140=6
N=lg(0.1amin-1)/2lgΩs=lg(103-1)/2lg6=2.999565/1.55630
=1.9273 ≈1.927
A1=2sin∏/4=(2)½ b1=1 H(s)=1/(s2+a1|s|+1)
H(s)=1/(|s/ωc|2+a1|ωc|+1)=ωc2/(s2+a1ωcs+ωc2)
=9859600/(s2+ a13140s+9859600)
1/(R1R3C1C2)=9859600……①
(1/R1+1/R2+1/R3)1/C1=A=3410(2)½……②
1/R2R3C1C2=9859600……③
令C1=1uF,R2=R3
由①③R1=R3，R1=R2=R3
得R1=R2=R3=675.58Ω
C2=1/9859600R2R3C1=0.222uF

电路基础课程设计报告

低通滤波器设计

学 院
xxx学院
班 级
xxx班
专 业
xxx
小组成员
xxx
指导教师
xxx

设计时间 ：xxx年xx月xx日
