准备工作：
1、 机械基础知识：

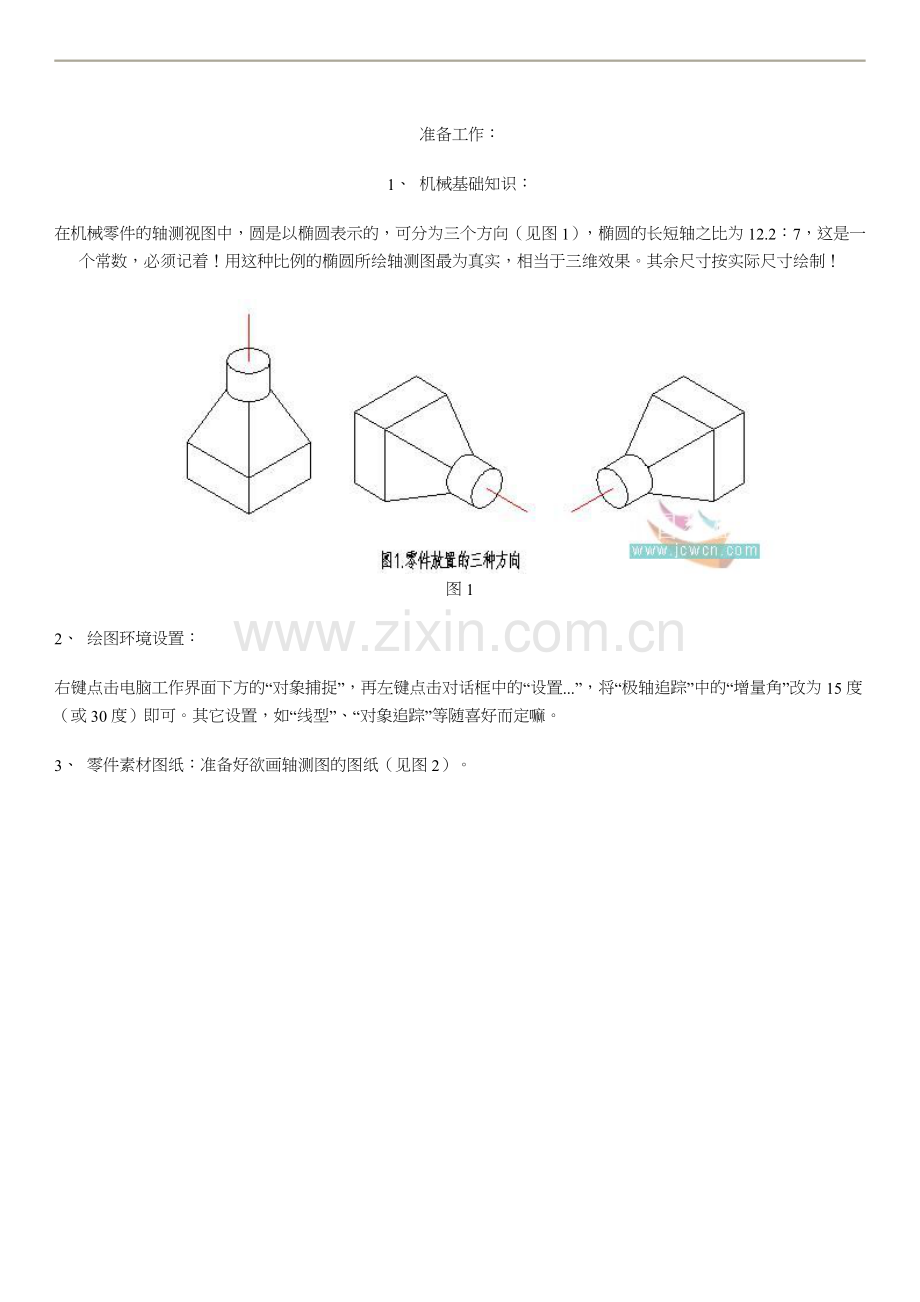

在机械零件的轴测视图中，圆是以椭圆表示的，可分为三个方向（见图1），椭圆的长短轴之比为12.2：7，这是一个常数，必须记着！用这种比例的椭圆所绘轴测图最为真实，相当于三维效果。其余尺寸按实际尺寸绘制！

图1
2、 绘图环境设置：
右键点击电脑工作界面下方的“对象捕捉”，再左键点击对话框中的“设置...”，将“极轴追踪”中的“增量角”改为15度（或30度）即可。其它设置，如“线型”、“对象追踪”等随喜好而定嘛。

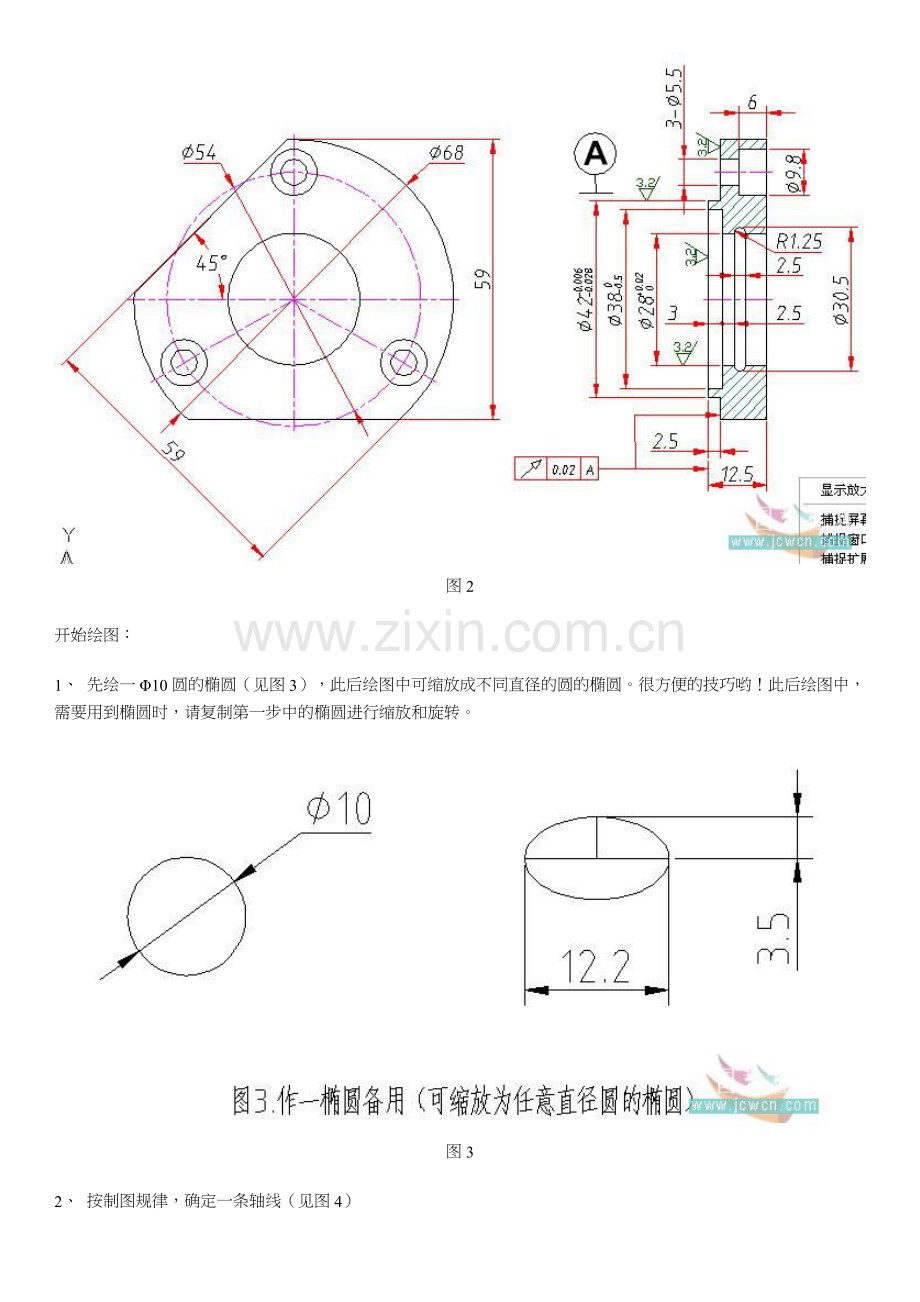

3、 零件素材图纸：准备好欲画轴测图的图纸（见图2）。

图2
开始绘图：
1、 先绘一Φ10圆的椭圆（见图3），此后绘图中可缩放成不同直径的圆的椭圆。很方便的技巧哟！此后绘图中，需要用到椭圆时，请复制第一步中的椭圆进行缩放和旋转。

图3
2、 按制图规律，确定一条轴线（见图4）

3、 复制一椭圆到轴线的端点（见图5）

图5
4、 先按内孔尺寸Φ28放大椭圆（即放大2.8倍）（见图6）

图6

5、 重复步骤3，复制一椭圆至轴线端点（见图7）

图7
6、 按外径尺寸Φ68放大椭圆（即放大6.8倍）（见图8）

图8
7、 画零件的厚度10（=12.5-2.5）.只需将两椭圆沿轴线放向移动10（见图9）即可（先选择，再点击移动按钮，再输入距离数据），作外圆的切线，如图，先画出椭圆的长轴，再向另一椭圆引切线。

图9
8、 剪掉多余的线条或不可视的线条（见图10）

图10
9、 重复步骤3，复制椭圆至图示位置（偏移10之后的圆心），作零件左端的台阶，注：有可能是不可见的线，其实根据经验可以判断出是不可见的。不可见之线是不用绘出的。（见图11）

图11
10、 按图尺寸Φ42放大，并偏移2.5.注：如果左端台阶不可见，则不必画出。图示红线椭圆即零件左端的台阶，不可见而被删除。（见图12）

图12

11、 继续画三小孔（见图13）（注：按实际尺寸推移，是很重要的！见图中辅助线）

图13
12、 画零件的缺边（按尺寸推移）（见图14）

图14
13、 剪掉多余的线条，并补画零件左端的Φ38可视轮廓线。至此完成（见图15）

图15
14、 其它方向的轴测图如下：（见图16）
零件特殊细节的画法：
倒圆角、倒直角与螺纹的画法
倒圆角，最好用椭圆按方向绘制，有时为了省事，直接使用“倒圆角”工具，但不够真实。
倒直角，按尺寸绘制，不可直接使用“倒直角”工具。
螺纹画法，用椭圆按螺距平移即可，不必讲究，只表示螺纹的大致意思嘛。
弯管零件的画法：在拐角处结合圆画相贯线会更真实一点。

图16

图17

图18

图19

图20

图21

图22

图23
题外话：在实际 工作中，我采用二维轴测图替代三维轴测图的好处是：文件小；布局方便；相同零件在不同文件中插入快捷；零件与零件之间的连线亦好绘制。缺点：轮齿画法复杂。
机械图纸中绘出轴测图，方便操作工认识零件形状，识图能力可以略低，出错率小。我们公司一般采用平面图+轴测图的形式。
图24为半成品三维图，图25为半成品二维图。

图24

图25
