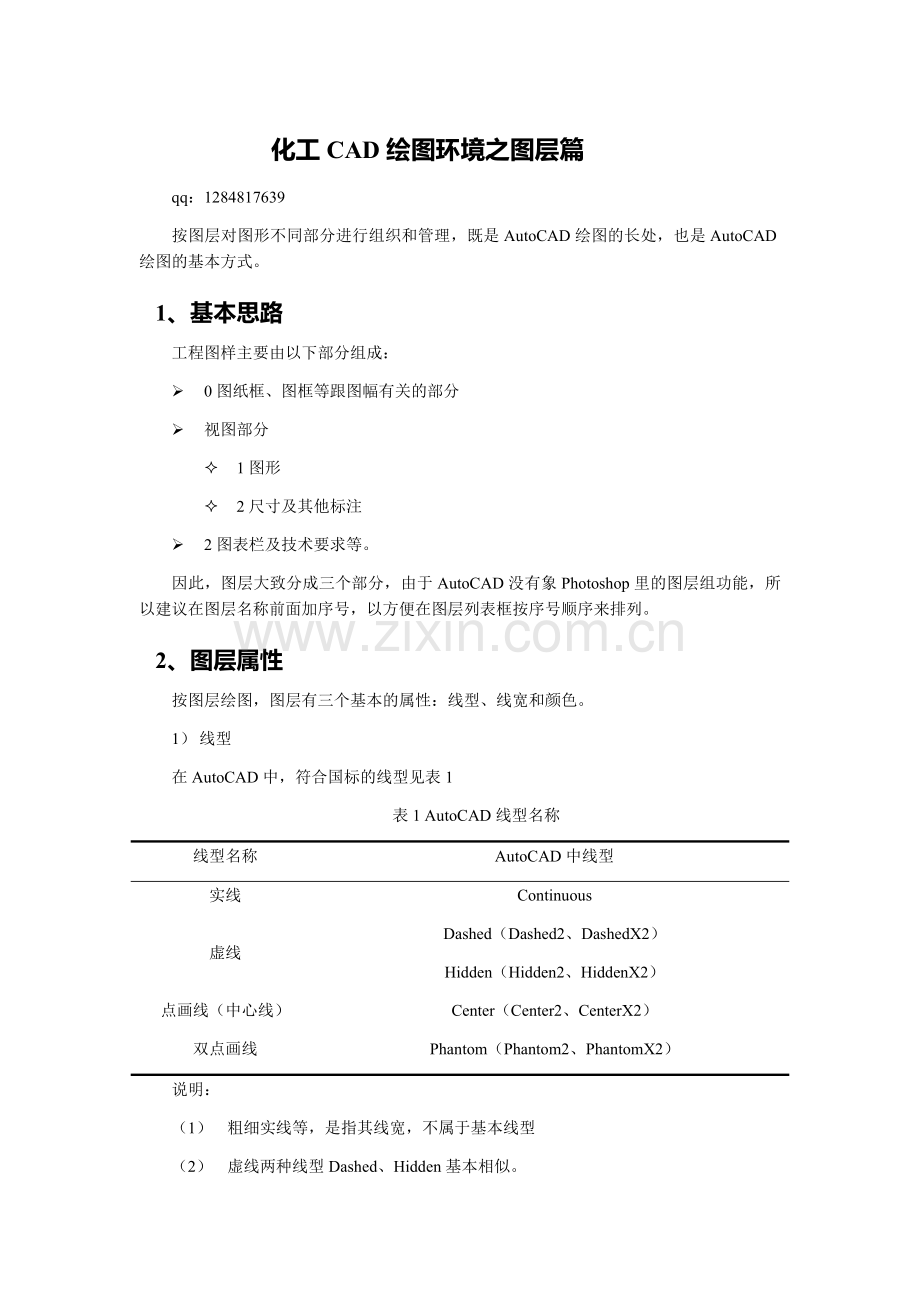

化工CAD绘图环境之图层篇
qq：1284817639
按图层对图形不同部分进行组织和管理，既是AutoCAD绘图的长处，也是AutoCAD绘图的基本方式。
1、基本思路
工程图样主要由以下部分组成：
Ø 0图纸框、图框等跟图幅有关的部分
Ø 视图部分
² 1图形
² 2尺寸及其他标注
Ø 2图表栏及技术要求等。
因此，图层大致分成三个部分，由于AutoCAD没有象Photoshop里的图层组功能，所以建议在图层名称前面加序号，以方便在图层列表框按序号顺序来排列。
2、图层属性
按图层绘图，图层有三个基本的属性：线型、线宽和颜色。
1） 线型
在AutoCAD中，符合国标的线型见表1
表1 AutoCAD线型名称
线型名称
AutoCAD中线型
实线
Continuous
虚线
Dashed（Dashed2、DashedX2）
Hidden（Hidden2、HiddenX2）
点画线（中心线）
Center（Center2、CenterX2）
双点画线
Phantom（Phantom2、PhantomX2）
说明：
（1） 粗细实线等，是指其线宽，不属于基本线型
（2） 虚线两种线型Dashed、Hidden基本相似。
（3） 虚线、点画线和双点画线，后缀表示其线型比例不一样，如下图示：

Center2、Center、CenterX2三种线型之间的比例为0.5:1:2，因为后面可以另行设置线形比例，这里可选不带后缀的线型即可。
2） 线宽
工程视图中，除了视图部分要用不同线型的线段绘制外，其他不同部分同样也用不同线型绘制，如图纸框是细实线，视图图形、尺寸标注、文字等都是细实线。
如果是两种线宽，粗细线宽之比为2:1，若有粗、中粗和细三种线宽，其线宽比应为4:2:1，建议为0.5：0.25或1:0.5:0.25。
为了防止绘图时弄错图层，最好开启线宽显示，并将线宽显示控制在15%左右。
（1）状态栏上开启线宽，右击线宽按钮，选择“设置”，

（2）在如下对话框中：

3） 颜色
国家标准GB/T 18229-2000　CAD工程制图规则4.4.3基本图线的颜色的规定（见表2）。建议在设置图层颜色时，尽量用索引色，而且还要注意颜色搭配，不要用太过花哨的颜色以免晃眼睛。

表2　图线颜色的规定
图线类型
屏幕上的颜色
粗实线
白色
细实线、波浪线、双折线
绿色
虚线
黄色
细点画线
红色
双点画线
粉红色
粗点画线
棕色
综上所述：
在化工制图中一般建议建立以下图层（见表3）

图层名
颜色
线型
线宽
作用说明
01图纸框
绿色
Continuous
0.25
绘制图纸边界反映图纸范围
02图框
白/黑
Continuous
0.50
图框及表格外框线（粗实线）
11粗实线
白
Continuous
0.50

12细实线
绿
Continuous
0.25

13虚线
黄
Dashed
0.25

14中心线
红
Center
0.25

15剖面线
洋红
Continuous
0.25
绘制剖面线
16焊缝填料
灰（8）
Continuous
0.25
绘制焊缝填料之类的
17波浪线
洋红
Continuous
0.25
细实线，用样条曲线命令绘制
21表格文字
青
Continuous
0.25

22尺寸标注
青
Continuous
0.25
尺寸标注、零件序号、剖切符号等
31辅助线
蓝
Continuous
0.25
辅助绘制，出图时删除或关闭。

这里只给出了最常用的线型，视图部分如果还有其他线型，如粗虚线、细双点画线等，可自行添加，按上文的命名规则的话，其图层名前18细双点画线等等。。。
