WXJ50型微电子相敏轨道电路接收器
WXJ50型微电子相敏轨道电路接收器
WXJ50型微电子相敏轨道电路室内设备包括WXJ50型微电子相敏轨道电路接收器（WXJ50）和调相防雷变压器（TFQ）。WXJ50接收器采用不同的组合配置，可以构成单套设备使用结构，也可以构成双套设备并联使用结构，以提高系统的可靠性、方便维修，其使用器材完全一致，只是组合配置不同。单套结构称为WXJ50-I型微电子相敏轨道电路，双套结构称为WXJ50-II型微电子相敏轨道电路。
1. WXJ50型微电子相敏轨道电路接收器技术条件

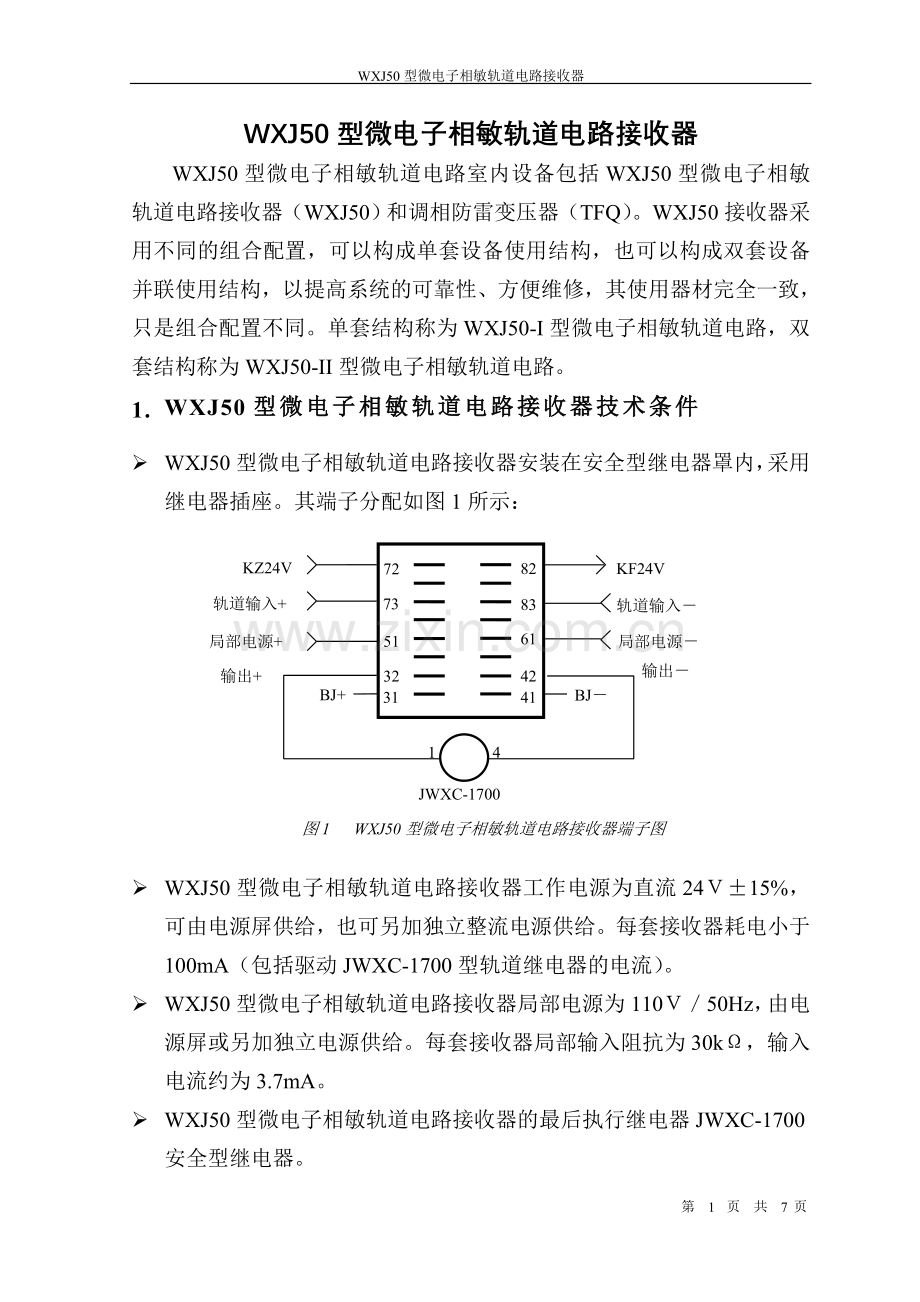

Ø WXJ50型微电子相敏轨道电路接收器安装在安全型继电器罩内，采用继电器插座。其端子分配如图1所示：
图1 WXJ50型微电子相敏轨道电路接收器端子图

轨道输入－
72
82
73
83
51
61
32
42
KZ24V
KF24V
轨道输入+
局部电源+
局部电源－
输出+
输出－
1
4
JWXC-1700
BJ+
BJ－
31
41

Ø WXJ50型微电子相敏轨道电路接收器工作电源为直流24Ｖ±15%，可由电源屏供给，也可另加独立整流电源供给。每套接收器耗电小于100mA（包括驱动JWXC-1700型轨道继电器的电流）。
Ø WXJ50型微电子相敏轨道电路接收器局部电源为110Ｖ／50Hz，由电源屏或另加独立电源供给。每套接收器局部输入阻抗为30kΩ，输入电流约为3.7mA。
Ø WXJ50型微电子相敏轨道电路接收器的最后执行继电器JWXC-1700安全型继电器。
Ø 轨道接收阻抗：Z=500±20Ω，θ=160°±8°。
Ø 轨道接收信号与局部电源为理想相位0°时，工作值为12.5±1V，返还系数大于85%。
Ø 轨道输入采用隔离变压器，具有较强的雷电防护能力。
Ø 具有可靠的绝缘破损防护性能。

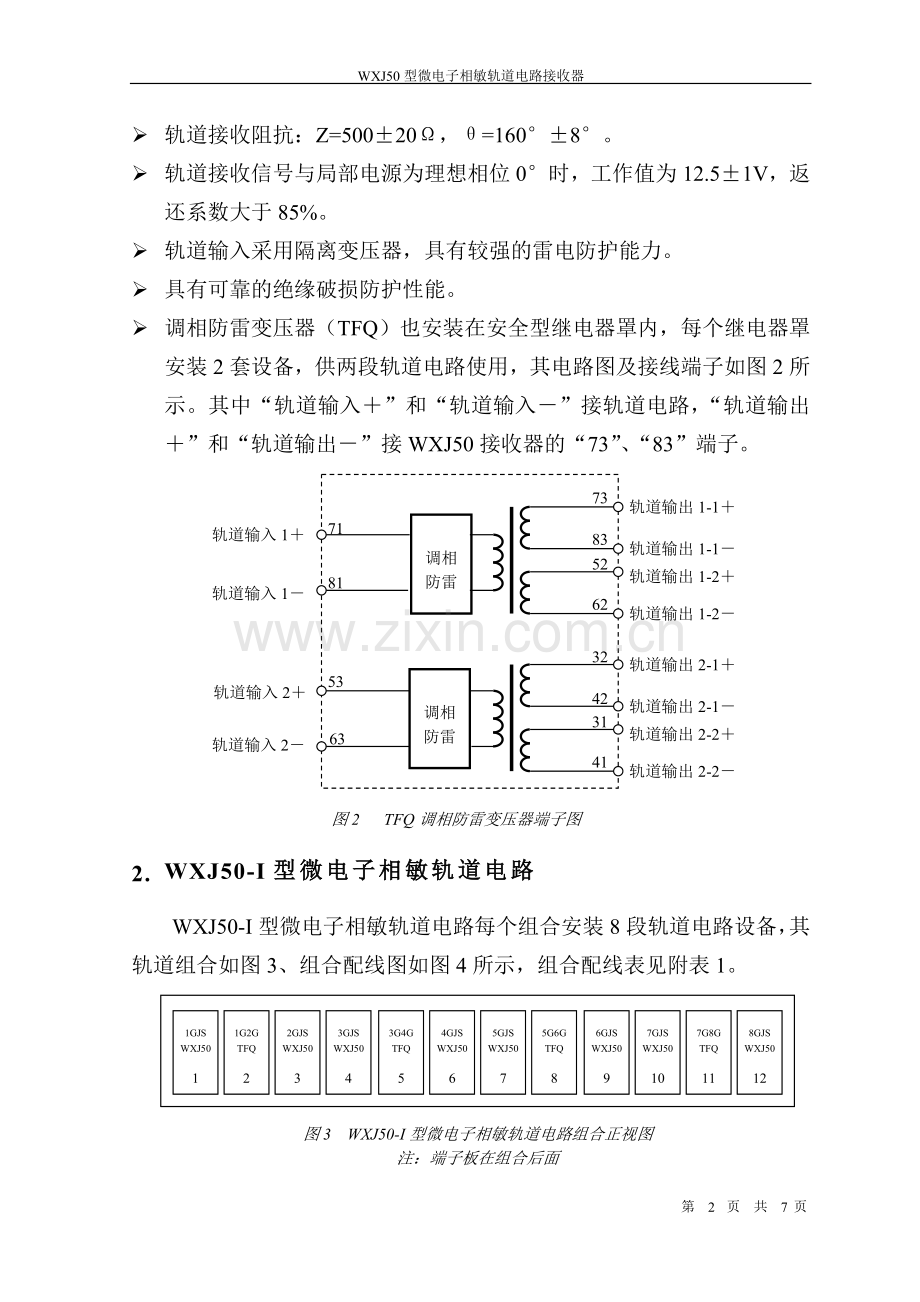

Ø 调相防雷变压器（TFQ）也安装在安全型继电器罩内，每个继电器罩安装2套设备，供两段轨道电路使用，其电路图及接线端子如图2所示。其中“轨道输入＋”和“轨道输入－”接轨道电路，“轨道输出＋”和“轨道输出－”接WXJ50接收器的“73”、“83”端子。
轨道输入1＋
图2 TFQ调相防雷变压器端子图

轨道输入1－

调相
防雷
轨道输出1-1＋
轨道输出1-1－
轨道输出1-2＋
轨道输出1-2－
轨道输入2＋
轨道输入2－
轨道输出2-1＋
轨道输出2-1－
轨道输出2-2＋
轨道输出2-2－
71
81
73
83
52
62
32
42
31
41
53
63

调相
防雷

2. WXJ50-I型微电子相敏轨道电路
WXJ50-I型微电子相敏轨道电路每个组合安装8段轨道电路设备，其轨道组合如图3、组合配线图如图4所示，组合配线表见附表1。
图3 WXJ50-I型微电子相敏轨道电路组合正视图
注：端子板在组合后面
1GJS
WXJ50

1
1G2G
TFQ

2
2GJS
WXJ50

3
3GJS
WXJ50

4
3G4G
TFQ

5
4GJS
WXJ50

6
5GJS
WXJ50

7
5G6G
TFQ

8
6GJS
WXJ50

9
7GJS
WXJ50

10
7G8G
TFQ

11
8GJS
WXJ50

12

GJ1 ↑
1G输入＋
02-11

1G2G
TFQ

2
02-1
01-1
图4 WXJ50-I型微电子相敏轨道电路组合配线图
1G输入－
01-11
2G输入＋
2G输入－
GJ2 ↑
02-2
01-2
GJ3 ↑
3G输入＋

3G4G
TFQ

5
02-3
01-3
3G输入－
4G输入＋
4G输入－
GJ4 ↑
02-4
01-4
GJ5 ↑
5G输入＋

5G6G
TFQ

8
02-5
01-5
5G输入－
6G输入＋
6G输入－
GJ6 ↑
02-6
01-6
GJ7 ↑
7G输入＋

7G8G
TFQ

11
02-7
01-7
7G输入－
8G输入＋
8G输入－
GJ8 ↑
02-8
01-8
JJZ110
JJF110
KZ24
KF24
02-12
01-12
02-13
01-13
02-14
01-14
02-15
01-15
02-16
01-16
02-17
01-17
02-18
01-18
03-6
03-8
03-1
03-3
1GJS
WXJ50
1
2GJS
WXJ50
3
3GJS
WXJ50
4
4GJS
WXJ50
6
5GJS
WXJ50
7
6GJS
WXJ50
9
7GJS
WXJ50
10
8GJS
WXJ50
12

3. WXJ50-Ⅱ型微电子相敏轨道电路
WXJ50-Ⅱ型微电子相敏轨道电路是WXJ50-Ⅰ型的双套化产品，每段轨道电路使用两套WXJ50接收器，共同驱动一个轨道继电器，其两套设备中只要有一套正常工作，就能保障系统正常运行，进一步提高了系统的可靠性；如果其中一套发生故障，能及时报警，通知维修人员进行维修，而且对其中单套维修时，不影响系统使用，方便现场维修。
WXJ50-II型微电子相敏轨道电路每个组合安装4段轨道电路设备和1个报警盒(BJH)。报警盒也安装在安全型继电器罩内，其接线端子图见图5，其中报警输入接各微电子相敏接收器“BJ-”，报警电源接各微电子相敏接收器“BJ＋”，报警盒上有报警表示灯，能明确显示哪个设备发生故障，并使报警继电器（BJJ）吸起报警，报警盒的“报警输出＋”接KZ24V，本车站所有报警盒的“报警输出－”并联，接报警继电器（JWXC-1700）的线圈“1”，线圈“4”接KF24V。

图5 报警盒端子图

72
82
KZ24V
KF24V
报警电源
81
71
83
73
报警输出＋
报警输出－
62
52
报警输入1-1
报警输入1-2
61
51
报警输入2-1
报警输入2-2
63
53
报警输入3-1
报警输入3-2
42
32
报警输入4-1
报警输入4-2
41
31

WXJ50-II型微电子相敏轨道电路轨道组合如图6、组合配线图如图7所示，组合配线表见附表2。
图6 WXJ50-II型微电子相敏轨道电路组合正视图
注：端子板在组合后面
1GJS1
WXJ50

1
1GJS2
WXJ50

2
1G2G
TFQ

3
2GJS1
WXJ50

4
2GJS2
WXJ50

5
3GJS1
WXJ50

6
3GJS2
WXJ50

7
3G4G
TFQ

8
4GJS1
WXJ50

9
4GJS2
WXJ50

10

BJH

11

KZ24
KF24
GJ1
1G输入＋
02-15
↑

1G2G
TFQ

3
1G输入－
2G输入＋
02-1
01-1
02-2
01-2
GJ2
3G输入＋
↑
4G输入＋
02-3
01-3
02-4
01-4
GJ3
↑

3G4G
TFQ

8
GJ4
↑
JJZ110
JJF110
03-1
03-3
03-6
03-8
图6 WXJ50-II型微电子相敏轨道电路组合配线图
BJJ
↓
KZ24
KF24
03-11
03-12
报警＋
报警－
01-15
2G输入－
3G输入－
4G输入－
02-16
01-16
02-17
01-17
02-18
01-18
1GJS1
WXJ50
1
1GJS2
WXJ50
2
2GJS1
WXJ50
4
2GJS2
WXJ50
5
3GJS1
WXJ50
6
3GJS2
WXJ50
7
4GJS1
WXJ50
9
4GJS2
WXJ50
10
BJH

11

4. 一送多受轨道电路控制方法
WXJ50型微电子相敏轨道电路接收器在一送多受时，每个分支用一个执行继电器，在主接收器的执行继电器的吸起回路中串接其他分支执行继电器的上接点，如图7所示。
分
接
收
器
↑
GJ1
主
接
收
器
GJ1
↑
↑
GJ

图7 一送多受时各分支的控制方法

5. WXJ50型微电子相敏轨道电路接收器的检测仪表
Ø WXJ50轨道电路测试盘
WXJ50微电子相敏轨道电路接收器配置的轨道电路测试盘是在原轨道电路测试盘基础上增加了相位测试功能和轨道继电器电压测试功能，使得能够在测试轨道电路接收电压的同时测量接收信号与局部信号的相位和轨道继电器电压。轨道测试盘上配备有：
转换开关；
测量轨道接收电压50Hz交流电压表；
测量轨道电源与局部电源之间相位角的50Hz数字相位表(附电源开关，用110V/50Hz作为工作电源)；
测量执行继电器工作电压的直流电压表。
轨道电路测试盘配线表见表1。
Ø 微电子相敏接收器轨道电路极性交叉测试仪
该测试仪有四条测试线，分别接于轨道电路绝缘节两端，可以非常方便的测试出该相邻两段轨道电路极性是否交叉，该设备对新开通的轨道电路和定期检查轨道电路极性交叉是非常必要的。

表1 轨道测试盘配线表
测试
对象
侧面端子

测试
对象
侧面端子
直流
交流
直流
交流
GJZ
GJF
GZ
GF
GJZ
GJF
GZ
GF
1
01-1
01-2
01-3
01-4
25
06-7
06-8
06-9
06-10
2
01-5
01-6
01-7
01-8
26
06-11
06-12
06-13
06-14
3
01-9
01-10
01-11
01-12
27
06-15
06-16
06-17
06-18
4
01-13
01-14
01-15
01-16
28
07-1
07-2
07-3
07-4
5
01-17
01-18
02-1
02-2
29
07-5
07-6
07-7
07-8
6
02-3
02-4
02-5
02-6
30
07-9
07-10
07-11
07-12
7
02-7
02-8
02-9
02-10
31
07-13
07-14
07-15
07-16
8
02-11
02-12
02-13
02-14
32
07-17
07-18
08-1
08-2
9
02-15
02-16
02-17
02-18
33
08-3
08-4
08-5
08-6
10
03-1
03-2
03-3
03-4
34
08-7
08-8
08-9
08-10
11
03-5
03-6
03-7
03-8
35
08-11
08-12
08-13
08-14
12
03-9
03-10
03-11
03-12
36
08-15
08-16
08-17
08-18
13
03-13
03-14
03-15
03-16
37
09-1
09-2
09-3
09-4
14
03-17
03-18
04-1
04-2
38
09-5
09-6
09-7
09-8
15
04-3
04-4
04-5
04-6
39
09-9
09-10
09-11
09-12
16
04-7
04-8
04-9
04-10
40
09-13
09-14
09-15
09-16
17
04-11
04-12
04-13
04-14
41
09-17
09-18
10-1
10-2
18
04-15
04-16
04-17
04-18
42
10-3
10-4
10-5
10-6
19
05-1
05-2
05-3
05-4
43
10-7
10-8
10-9
10-10
20
05-5
05-6
05-7
05-8
44
10-11
10-12
10-13
10-14
21
05-9
05-10
05-11
05-12
45
10-15
10-16
10-17
10-18
22
05-13
05-14
05-15
05-16
46
11-1
11-2
11-3
11-4
23
05-17
05-18
06-1
06-2
47
11-5
11-6
11-7
11-8
24
06-3
06-4
06-5
06-6
48
11-9
11-10
11-11
11-12
JZ110-1
12-13

电话A
12-17

JF110-1
12-14

电话B
12-18

JZ110-2
12-15

JF110-2
12-16
