降级品处理办法.doc

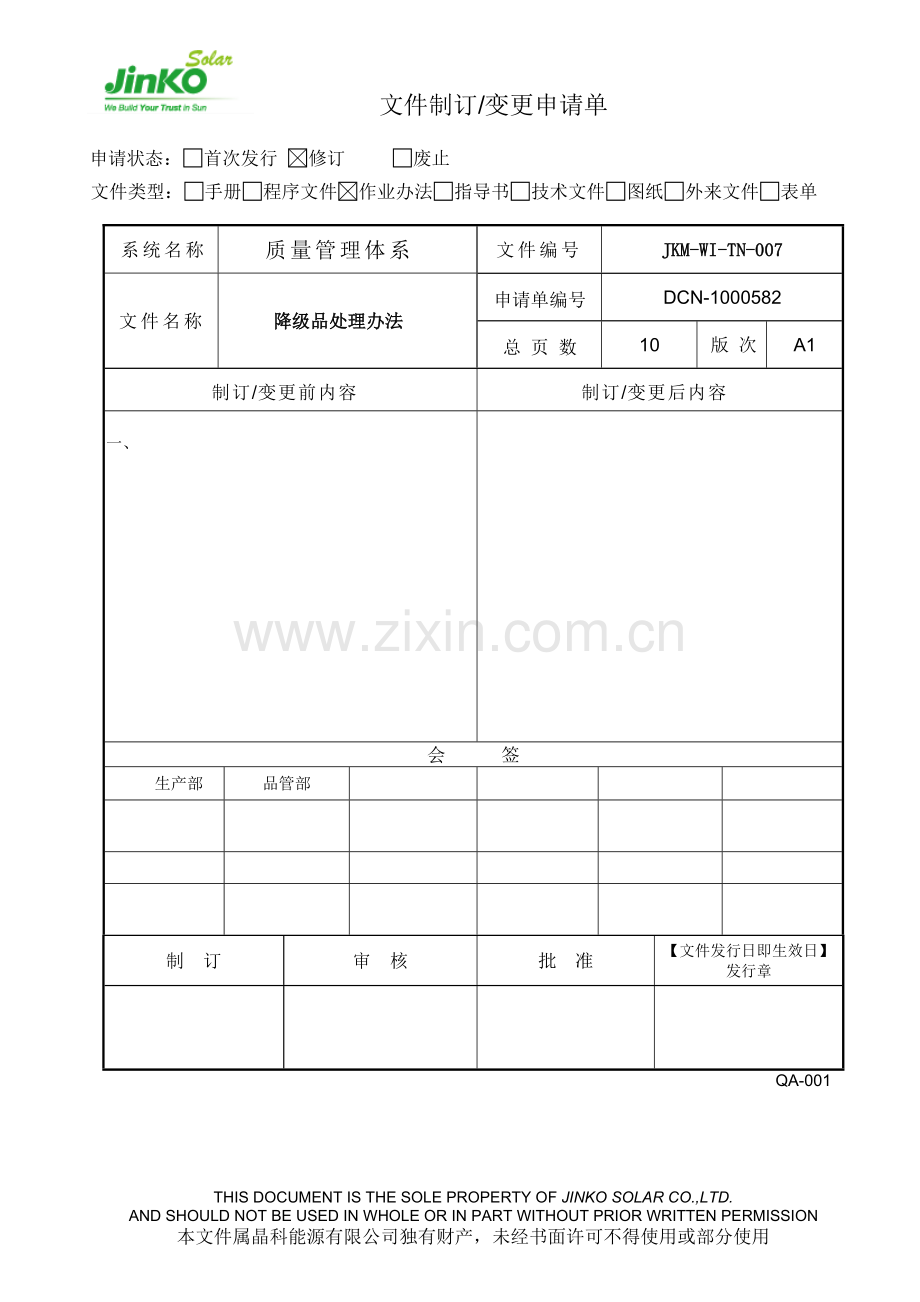

文件制订/变更申请单

申请状态：首次发行 修订 废止 　
文件类型：手册程序文件作业办法指导书技术文件图纸外来文件表单

系统名称
质量管理体系
文件编号
JKM-WI-TN-007
文件名称
降级品处理办法
申请单编号
DCN-1000582
总 页 数
10
版 次
A1
制订/变更前内容
制订/变更后内容

一、

会 签
生产部
品管部

制 订
审 核
批 准
【文件发行日即生效日】
发行章

QA-001
THIS DOCUMENT IS THE SOLE PROPERTY OF JINKO SOLAR CO.,LTD.
AND SHOULD NOT BE USED IN WHOLE OR IN PART WITHOUT PRIOR WRITTEN PERMISSION
本文件属晶科能源有限公司独有财产，未经书面许可不得使用或部分使用

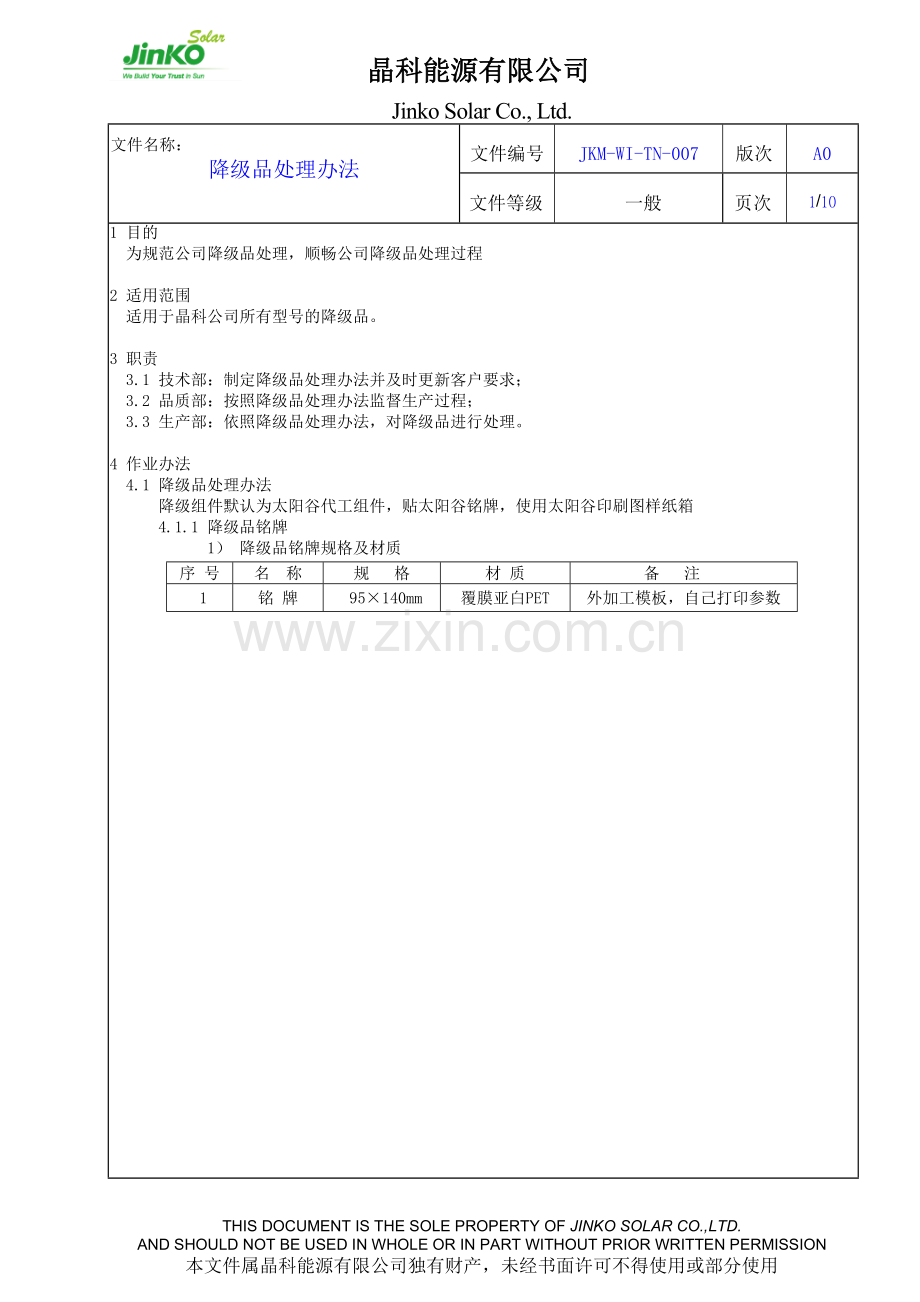

晶科能源有限公司

Jinko Solar Co., Ltd.
文件名称：
降级品处理办法
文件编号
JKM-WI-TN-007
版次
A0
文件等级
一般
页次
11/10

1 目的
为规范公司降级品处理，顺畅公司降级品处理过程

2 适用范围
适用于晶科公司所有型号的降级品。

3 职责
3.1 技术部：制定降级品处理办法并及时更新客户要求；
3.2 品质部：按照降级品处理办法监督生产过程；
3.3 生产部：依照降级品处理办法，对降级品进行处理。

4 作业办法
4.1 降级品处理办法
降级组件默认为太阳谷代工组件，贴太阳谷铭牌，使用太阳谷印刷图样纸箱
4.1.1 降级品铭牌
1） 降级品铭牌规格及材质
序 号
名 称
规 格
材 质
备 注
1
铭 牌
95×140mm
覆膜亚白PET
外加工模板，自己打印参数
2） B级品铭牌模板图样如下：

3） 铭牌模板内打印内容下

4） B级品参数表如下：
150Wp≤Pm ＜180Wp的组件贴170Wp，其余功率按10Wp一档贴铭牌；SVM185M-72 参数表如下：
SVM185M-72 170-200W
Module Type
SVM170M
SVM175M
SVM180M
SVM185M
SVM190M
Maximum Power (Pmax)
170Wp
175Wp
180Wp
185Wp
190Wp
Maximum Power Voltage (Vmp)
35.5V
35.8V
36.0V
36.4V
36.6V
Maximum Power Current (Imp)
4.79A
4.90A
5.00A
5.09A
5.19A
Open circuit Voltage (Voc)
44.3V
44.7V
44.8V
45.0V
45.2V
Short circuit Current (Isc)
5.12A
5.23A
5.29A
5.43A
5.56A
Module Type
SVM195M
SVM200M

Maximum Power (Pmax)
195Wp
200Wp

Maximum Power Voltage (Vmp)
36.8V
36.9V

Maximum Power Current (Imp)
5.30A
5.42A

Open circuit Voltage (Voc)
45.4V
45.6V

Short circuit Current (Isc)
5.67A
5.80A

Nominal operating cell temperature (NOCT)
48±2℃
Maximum System voltage
1000VDC
Maximum Series Fuse Rating
10A
Operating Temperature(℃)
-40℃~+85℃
Dimensions
1580×808×35mm
1580×808×40mm
1580×808×45mm
1580×808×50mm
Weight
1580×808×35mm14.5kg
1580×808×40mm 15kg
1580×808×45mm15.5kg
1580×808×50mm16kg

200Wp≤Pm ＜210Wp的组件贴200Wp，其余功率按10Wp一档贴铭牌SVM240M-96参数表如下：
SVM240M-96 200-270W
Module Type
SVM200M
SVM205M
SVM210M
SVM215M
SVM220M
Maximum Power (Pmax)
200Wp
205Wp
210Wp
215Wp
220Wp
Maximum Power Voltage (Vmp)
47.0V
47.2V
47.5V
47.7V
48.0V
Maximum Power Current (Imp)
4.25A
4.34A
4.42A
4.5A
4.58A
Open-circuit Voltage (Voc)
58.0V
58.3V
58.5V
58.6V
58.8V
Short-circuit Current (Isc)
4.55A
4.68A
4.79A
4.90A
5.01A
Module Type
SVM225M
SVM230M
SVM235M
SVM240M
SVM245M
Maximum Power (Pmax)
225Wp
230Wp
235Wp
240Wp
245Wp
Maximum Power Voltage (Vmp)
48.3V
48.5V
48.8V
49.0V
49.1V
Maximum Power Current (Imp)
4.66A
4.74A
4.81A
4.89A
4.99A
Open-circuit Voltage (Voc)
58.9V
59.1V
59.2V
59.5V
59.7V
Short-circuit Current (Isc)
5.11A
5.19A
5.27A
5.35A
5.50A
Module Type
SVM250M
SVM255M
SVM260M
SVM265M
SVM270M
Maximum Power (Pmax)
250Wp
255Wp
260Wp
265Wp
270Wp
Maximum Power Voltage (Vmp)
49.5V
50.0V
50.5V
51.0V
51.5V
Maximum Power Current (Imp)
5.05A
5.10A
5.15A
5.20A
5.24A
Open-circuit Voltage (Voc)
59.9V
60.5V
61.1V
61.7V
62.3V
Short-circuit Current (Isc)
5.61A
5.66A
5.72A
5.77A
5.82A
Nominal operating cell temperature (NOCT)
48±2℃
Maximum System voltage
1000VDC
Maximum Series Fuse Rating
15A
Operating Temperature(℃)
-40℃~+85℃
Dimensions
1575×1082×45mm
1575×1082×50mm
Weight:
1575×1082×45mm:20.0 kg
1575×1082×50mm:20.5 kg
SVM230P-60 200-250W
Module Type
SVM200P
SVM205P
SVM210P
SVM215P
SVM220P
SVM225P
Maximum Power (Pmax)
200Wp
205Wp
210Wp
215Wp
220Wp
225Wp
Maximum Power Voltage (Vmp)
28.7V
28.8V
29.0V
29.1V
29.2V
29.4V
Maximum Power Current (Imp)
6.97A
7.12A
7.24A
7.39A
7.53A
7.65A
Open-circuit Voltage (Voc)
36.2V
36.3V
36.4V
36.5V
36.6V
36.7V
Short-circuit Current (Isc)
7.65A
7.76A
7.88A
7.99A
8.10A
8.25A
Module Type
SVM230P
SVM235P
SVM240P
SVM245P
SVM250P

Maximum Power (Pmax)
230Wp
235Wp
240Wp
245Wp
250Wp

Maximum Power Voltage (Vmp)
29.6V
29.8V
30.0V
30.2V
30.4V

Maximum Power Current (Imp)
7.78A
7.89A
8.01A
8.12A
8.23A

Open-circuit Voltage (Voc)
36.8V
36.9V
37.2V
37.4V
37.6V

Short-circuit Current (Isc)
8.35A
8.47A
8.56A
8.69A
8.81A

Nominal operating cell temperature (NOCT)
48±2℃
Maximum System voltage
1000VDC
Maximum Series Fuse Rating
15A
Operating Temperature(℃)
－40℃~+85℃
Dimensions
1650×992×45mm
1650×992×50mm
Weight:
1650×992×45mm :19.0kg
1650×992×50mm :19.5kg

175Wp≤Pm ＜210Wp的组件贴200Wp，其余功率按10Wp一档贴铭牌，SVM230P-6O 参数表如下：

175Wp≤Pm ＜210Wp的组件贴200Wp，其余功率按10Wp一档贴铭牌， SVM240M-6O 参数表如下：
SVM240M-60 200-250W
Module Type
SVM200M
SVM205M
SVM210M
SVM215M
SVM220M
SVM225M
Maximum Power (Pmax)
200Wp
205Wp
210Wp
215Wp
220Wp
225Wp
Maximum Power Voltage (Vmp)
28.8V
29.0V
29.2V
29.3V
29.5V
29.7V
Maximum Power Current (Imp)
6.94A
7.07A
7.19A
7.34A
7.46A
7.57A
Open-circuit Voltage (Voc)
36.5V
36.6V
36.7V
36.8V
36.9V
37.0V
Short-circuit Current (Isc)
7.51A
7.62A
7.76A
7.85A
7.97A
8.08A
Module Type
SVM230M
SVM235M
SVM240M
SVM245M
SVM250M

Maximum Power (Pmax)
230Wp
235Wp
240Wp
245Wp
250Wp

Maximum Power Voltage (Vmp)
29.9V
30.0V
30.2V
30.4V
30.6V

Maximum Power Current (Imp)
7.69A
7.83A
7.95A
8.06A
8.17A

Open-circuit Voltage (Voc)
37.1V
37.2V
37.3V
37.4V
37.6V

Short-circuit Current (Isc)
8.20A
8.31A
8.45A
8.58A
8.70A

Nominal operating cell temperature (NOCT)
48±2℃
Maximum System voltage
1000VDC
Maximum Series Fuse Rating
15A
Operating Temperature(℃)
－40℃~+85℃
Dimensions
1650×992×45mm
1650×992×50mm
Weight:
1650×992×45mm:19.0kg

1650×992×50mm:19.5kg
SVM280P-72 250-305W
Module Type
SVM250P
SVM255P
SVM260P
SVM265P
SVM270P
SVM275P
Maximum Power (Pmax)
250Wp
255Wp
260Wp
265Wp
270Wp
275Wp
Maximum Power Voltage (Vmp)
34.7V
34.9V
35.0V
35.1V
35.2V
35.4V
Maximum Power Current (Imp)
7.20A
7.31A
7.43A
7.55A
7.67A
7.77A
Open-circuit Voltage (Voc)
43.5V
43.7V
43.9V
44.1V
44.2V
44.4V
Short-circuit Current (Isc)
8.11A
8.20A
8.30A
8.42A
8.59A
8.70A
Module Type
SVM280P
SVM285P
SVM290P
SVM295P
SVM300P
SVM305P
Maximum Power (Pmax)
280Wp
285Wp
290Wp
295Wp
300Wp
305Wp
Maximum Power Voltage (Vmp)
35.5V
36.0V
36.4V
36.8V
37.2V
37.4V
Maximum Power Current (Imp)
7.89A
7.92A
7.97A
8.02
8.07A
8.16A
Open-circuit Voltage (Voc)
44.5V
44.7V
44.9V
45.2V
45.4V
45.6V
Short-circuit Current (Isc)
8.81A
8.85A
8.89A
8.95A
8.98A
9.05A
Nominal operating cell temperature (NOCT)
48±2℃
Maximum System voltage
1000VDC
Maximum Series Fuse Rating
15A
Operating Temperature(℃)
－40℃~+85℃
Dimensions
1956×992×50mm
Weight
27.0 kg
220WP≤Pm ＜260Wp的组件贴250Wp，其余功率按10Wp一档贴铭牌，SVM280P-72 参数表如下：
220WP≤Pm ＜260Wp的组件贴250Wp，其余功率按10Wp一档贴铭牌，SVM290M-72 参数表如下：
SVM290M-72 250-305W
Module Type
SVM250M
SVM255M
SVM260M
SVM265M
SVM270M
SVM275M
Maximum Power (Pmax)
250Wp
255Wp
260Wp
265Wp
270Wp
275Wp
Maximum Power Voltage (Vmp)
35.6V
35.6V
35.8V
35.8V
35.9V
36.1V
Maximum Power Current (Imp)
7.02A
7.16A
7.26A
7.40A
7.52A
7.61A
Open-circuit Voltage (Voc)
44.3V
44.4V
44.6V
44.8V
45.0V
45.3V
Short-circuit Current (Isc)
7.75A
7.90A
8.00A
8.13A
8.35A
8.37A
Module Type
SVM280M
SVM285M
SVM290M
SVM295M
SVM300M
SVM305M
Maximum Power (Pmax)
280Wp
285Wp
290Wp
295Wp
300Wp
305Wp
Maximum Power Voltage (Vmp)
36.3V
36.8V
37.2V
37.6V
38.0V
38.2V
Maximum Power Current (Imp)
7.71A
7.74A
7.79A
7.85A
7.90A
7.99A
Open-circuit Voltage (Voc)
45.4V
45.5V
45.7V
46.0V
46.4V
46.8V
Short-circuit Current (Isc)
8.39A
8.41A
8.50A
8.59A
8.67A
8.72A
Nominal operating cell temperature (NOCT)
48±2℃
Maximum System voltage
1000VDC
Maximum Series Fuse Rating
15A
Operating Temperature(℃)
－40℃~+85℃
Dimensions
1956×992×50mm
Weight
27.0 kg

4.1.2 B级品纸箱
1） B级品纸箱规格

2） B级品纸箱正面印刷图样如下图：

B级品纸箱侧面印刷图样如下图：

每种型号组件根据纸箱尺寸不同，缩放图元，确保纸箱印刷美观即可，以打样样品为准

4.1.3 B级品唛头
1）B级品唛头格式如下：
Customer ID：
Pallet No.:
Product：SVMXXXX-XX
Cell Type：
Packing:XX Pcs/Carton
Qty：XX Pcs/Pallet
G.W：XXXKg
NO.
S.N.
Voc(V)
Isc(A)
Pm(W)
Vm(V)
Im(A)
FF(%)
1

45.16
5.47
225.42
37.10
5.08
76.29%

Date： Total Power： Nominal Power：
2）B级品唛头粘贴位置：
B级品唛头以A4塑料袋封好后，粘贴在纸箱侧面印刷的左边方框内

4.1.4 B级品明细表
1） B级品明细表格式如下：
Pallet NO.:

Cell Type:
Mono-Si
Dimensions:

230Wp , WW , 1650×992×45mm
xx pcs:
225Wp ,WB, 1650×992×50mm
xx pcs:

xx pcs:

xx pcs:

xx pcs:

xx pcs:

xx pcs:
Connector ：
MC4
xx pcs:
MC3
xx pcs:
TK
xx pcs:
Cell Type:
Poly-si
Dimensions:

230Wp , WW , 1650×992×45mm
xx pcs:
225Wp , WB, 1650×992×50mm
xx pcs:

xx pcs:

xx pcs:

xx pcs:

xx pcs:

xx pcs:
Connector ：
MC4
xx pcs:
MC3
xx pcs:
TK
xx pcs:
Total:
xx pcs
2）B级品明细表代码：
白背板白边框：WW ；白背板黑边框：WB ；黑背板黑边框：BB ；黑背板白边框：BW
MC3连接器：MC3 ；MC4连接器：MC4 ；泰科连接器：TK
单晶电池片组件：Mono-Si；多晶电池片组件：Poly-Si
备注：实际操作中不存在明细表中的项目可以空缺
3）B级品粘贴位置：
B级品唛头以A4塑料袋封好后，粘贴在纸箱侧面印刷的左边方框内

4.1.5 B级品组件纸箱包装及堆垛方式
B级品除使用铭牌及纸箱不同外，白色塑料护角使用无晶科LOGO护角，其余包材与晶科标准相同。纸箱包装及堆垛方式与晶科标准相同。包装中不体现任何晶科LOGO。

4.1.6 B级品分类包装标准
B级品只按照背板颜色不同、边框颜色不同及连接头型号不同分箱包装；对组件边框厚度、背板颜色、边框颜色及连接头型号另做明细表说明。按照以上标准最后剩余尾数允许混包。明细表格式及粘贴位置见此文件4.1.4项。
4.2 C级品处理办法
C级品采用中性铭牌及中性包装
4.2.1 C级品铭牌
1）C级品铭牌规格及材质
序 号
名 称
规 格
材 质
备 注
1
铭 牌
105×108mm
白色PET
自己打印

2）C级品铭牌图样如下：
C

3

C 3)C级品参数与B级品相同，具体参照此文件4.1.1 D项
4.2.2 C级品纸箱
1）C级品纸箱规格

2）C级品纸箱为中性纸箱，即无任何印刷方式
4.2.3 C级品唛头及分类明细
C级品唛头及分类明细格式均与B极品相同，参照此文件4.1.3A及4.1.4A，粘贴位置为纸箱侧面
中间
4.2.4 C级品组件纸箱包装及堆垛方式
C级品除使用铭牌及纸箱不同外，白色塑料护角使用无晶科LOGO护角，其余包材与晶科标准相同。纸箱包装及堆垛方式与晶科标准相同，包装中不体现任何晶科LOGO。
4.2.5 C级品分类包装标准
C级品只按照背板颜色不同、边框颜色不同及连接头型号不同分箱包装；对组件边框厚度、背板
颜色、边框颜色及连接头型号另做明细表说明。按照以上标准最后剩余尾数允许混包。明细表
格式及粘贴位置见此文件4.1.4项。

制定： 审核： 批准：
THIS DOCUMENT IS THE SOLE PROPERTY OF JINKO SOLAR CO.,LTD.
AND SHOULD NOT BE USED IN WHOLE OR IN PART WITHOUT PRIOR WRITTEN PERMISSION
本文件属晶科能源有限公司独有财产，未经书面许可不得使用或部分使用
