延安职业技术学院机电工程系
图1 图2
图1提示：①拉伸圆柱→倒内外角→拉伸切槽；。
②拉伸带槽柱体→倒内外角；。
③旋转带倒角圆套→切伸切槽。
图2提示：①拉伸带孔的六边形→倒内角→倒外角；。
②拉伸圆柱套→倒内角→倒外角→拉伸切六边；。
③旋转带倒角圆柱套→拉伸切六边。
图3 图4
图3提示：①拉伸带孔的六边形→倒内角→倒外角→拉伸切顶槽；
②拉伸圆柱套→倒内角→倒外角→拉伸切六边形→拉伸切顶槽；
③旋转带倒角的圆柱套→拉伸切六边→拉伸切顶槽。
图4提示：①拉伸圆锥套→拉伸侧耳→切除多余部分→圆角；
②旋转圆锥套→拉伸侧耳→切除多余部分→圆角。
图5 图6
图5提示：旋转生成主体→拉伸切横槽→阵列横槽。
图6提示：①拉伸圆柱→倒角→拉伸切除圆柱孔；
②旋转带倒角圆柱→拉伸切除圆柱孔。

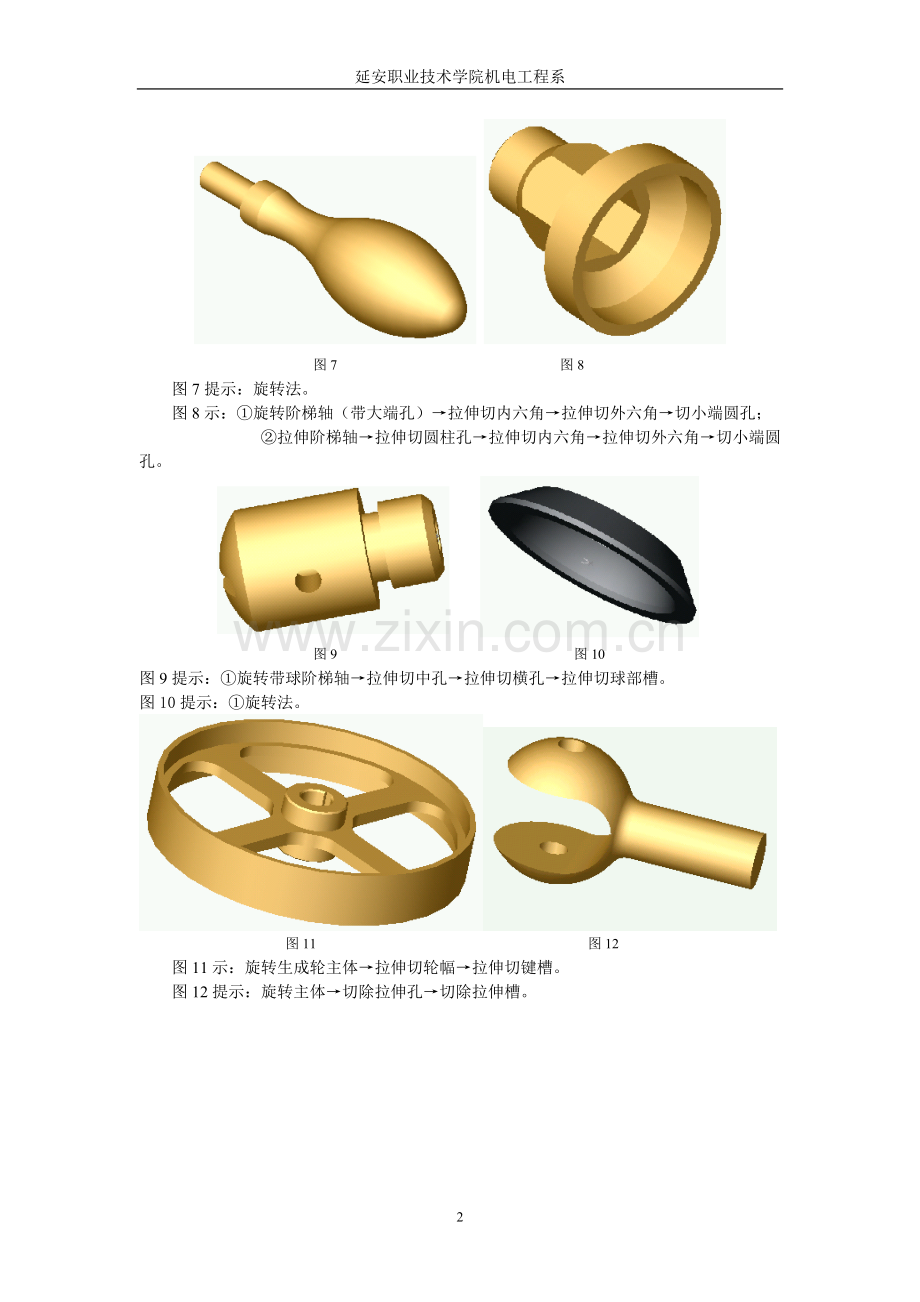

图7 图8
图7提示：旋转法。
图8示：①旋转阶梯轴（带大端孔）→拉伸切内六角→拉伸切外六角→切小端圆孔；
②拉伸阶梯轴→拉伸切圆柱孔→拉伸切内六角→拉伸切外六角→切小端圆孔。
图9 图10
图9提示：①旋转带球阶梯轴→拉伸切中孔→拉伸切横孔→拉伸切球部槽。
图10提示：①旋转法。
图11 图12
图11示：旋转生成轮主体→拉伸切轮幅→拉伸切键槽。
图12提示：旋转主体→切除拉伸孔→切除拉伸槽。
图13 图14
图13提示：①旋转。
图14提示：①旋转生成带皮带槽的轮主体→拉伸切轮幅→拉伸切键槽。
图15 图16
图15提示：①画一个方块→切除拉伸内侧面→拉伸两个柱→切除拉伸外侧面→切除拉伸孔。
图16提示：①旋转生成齿轮主体→切除拉伸键槽→画一个齿的曲线→扫描生成一个齿→阵列其它齿。
②从库中提取→保存零件。
图17 图18
图17提示：旋转主体→切除拉伸孔。
图18提示：旋转主体→切除拉伸孔。
图19 图20
图19提示：旋转主体→拉伸切除六边形。
图20提示：旋转主体→拉伸切除六边形。
图21 图22
图21提示：旋转主体1→旋转主体2→圆角→拉伸中间方块→切除方块中孔。
图22提示：旋转主体1→旋转主体2→圆角→拉伸中间方块→切除方块中孔。
图23 图24
图23提示：旋转。
图24提示：旋转主体1→建立基准面→旋转主体2→圆角→拉伸中间方块→切孔。
图25 图26
图25提示：旋转主体→拉伸切除。
图26提示：旋转主体→拉伸切除→切除内孔环台。
图27 图28
图27提示：拉伸主体→切除外形→切除内孔。
图28提示：旋转。
图29 图30
图29提示：旋转中间球（带平面、带孔）→旋转轮幅→阵列轮幅→旋转轮缘→旋转手把。
图30提示：拉伸底板→沿底板画一直线草图→过直线建立一个斜基准面→画草图→拉伸凸起→切孔。
图31 图32
图31提示：拉伸主体→倒角。
图32提示：拉伸主体→切孔。
图33 图34
图33提示：①旋转带球面圆锥面圆柱→拉伸切槽→画圆柱螺旋线→画圆锥螺旋线→扫描切槽。
图34提示：生成螺旋线→在螺旋线端部建立基准面→画空间直线和圆弧→过度圆弧→组合曲线→以柱螺旋线建立基准面→在基准面上画圆→扫描生成弹簧。
或采用放样法。
图35 图36
图35提示：①拉伸六棱柱→拉伸圆柱→画螺旋线→扫描切螺纹；
②旋转阶梯轴→切六棱柱→→画螺旋线→扫描切螺纹。
图36提示：①旋转带球圆柱体→拉伸切球平面→拉伸切圆柱孔→画螺旋线→扫描切螺纹；
②旋转球→拉伸圆柱→拉伸切球平面→拉伸切圆柱孔→画螺旋线→扫描切螺纹。
图37 图38
图37提示：对立两个基准面→在两个基准面上画圆→生成两个锥螺旋线→组合曲线→垂直于螺旋线建立基准面→画弹簧截面→扫描生成弹簧锥度螺旋线。
图38提示：旋转主体→画螺旋线→生成基准面→画截面草图→切除扫描螺纹。
图39 图40
图39提示：①旋转生成齿轮主体→切除拉伸键槽→画一个齿槽的曲线→扫描生成一个齿槽→阵列其它齿槽。（可在装配体中直接从库中调用保存零件）。
图40提示：①旋转生成齿轮主体→切除拉伸键槽→生成两个基准面→分别在两个基准面内画一个齿槽的曲线→放样扫描生成一个齿槽→阵列其它齿槽。（从库中调用同上）。
