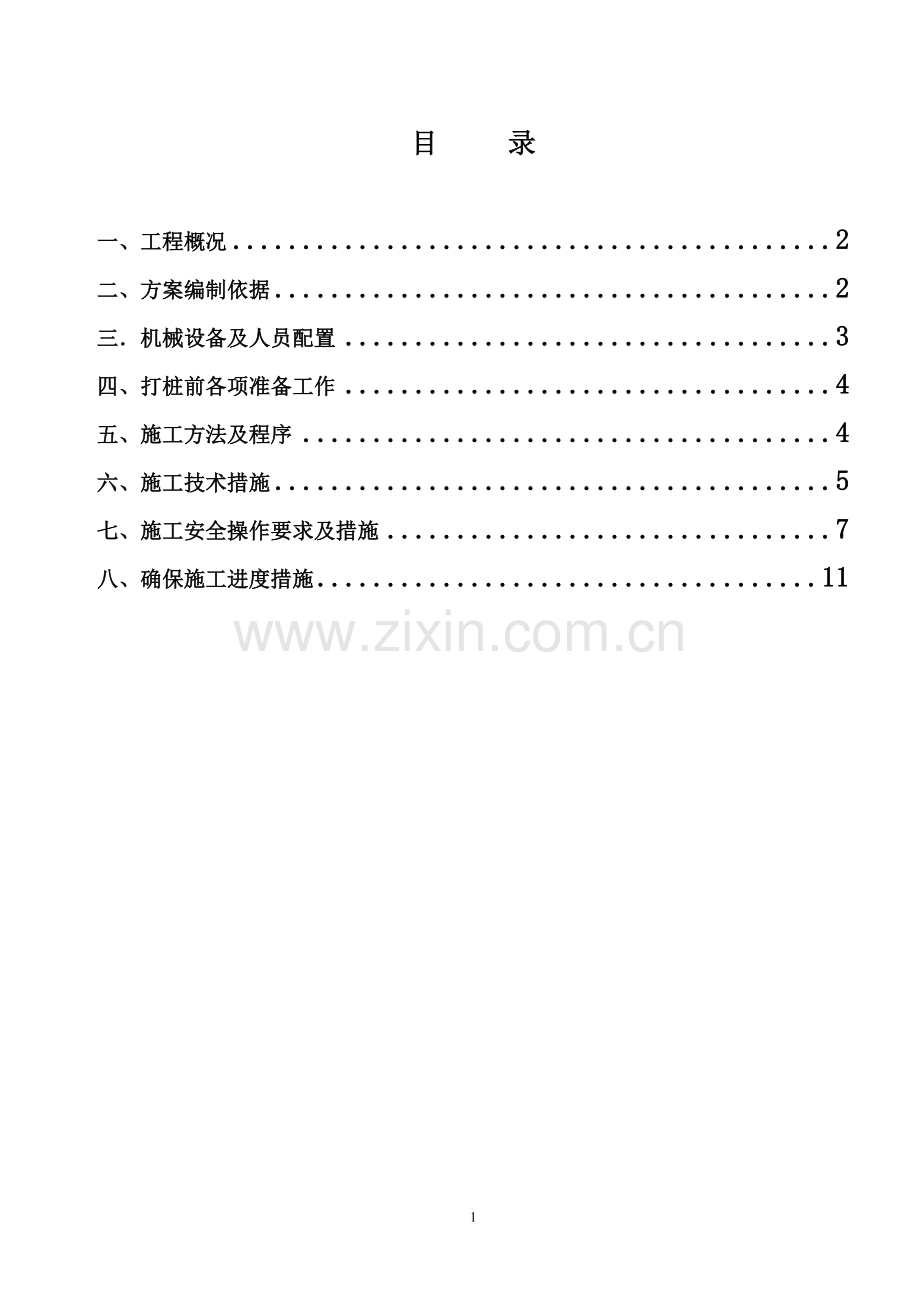

目 录

一、工程概况 2
二、方案编制依据 2
三．机械设备及人员配置 3
四、打桩前各项准备工作 4
五、施工方法及程序 4
六、施工技术措施 5
七、施工安全操作要求及措施 7
八、确保施工进度措施 11

一、工程概况
本工程富华里中心位于珠海市香洲区九洲大道与白石路交汇处东南侧，本次拟开发项目用地面积约68220.55m2，场地内拟兴建酒店、办公楼、电影院、商务公寓及商铺等一批建筑。其中酒店1栋为19层；办公楼两栋分别为31层和36层；商务公寓3栋为29～30层；商铺为2层；场地内设1～2层地下室。酒店和办公楼采用核心筒结构，商务公寓才用框支剪力墙结构，商铺采用框架结构，地下室采用框架剪力墙结构。本项目主要分两期开发，一期工程为商务公寓及其对应地下室，其余部分为二期。本次施工范围主要是一期桩基础部分，桩基础型式主要为管桩和冲孔灌注桩两种，由于部分管桩工作面不够，采用锤击的沉桩方式。桩径有两种：T1、T2、T3、T4栋塔楼采用Φ500，壁厚125mm，AB型，桩身混凝土C80，桩尖采用闭口型钢桩尖，桩端持力层为强风化粗粒花岗岩，平均桩长28m，总桩数577根（T1、T2共305根，T3、T4共272根），工作面不够部分有124根；地下室部分群楼抗拔桩采用Φ400，壁厚95mm，AB型，桩身混凝土C80，桩长12m，总桩数884根，工作面不够部分有36根。
二、方案编制依据
本工程施工组织设计方案根据下列资料编制：
1、由广东省珠海工程勘察院编制的《珠国土储2009-04地块项目岩土工程勘察报告》，2010年11月；
2、《建筑桩基技术规范》（JGJ94-2008）；
3、《地基与基础工程施工及验收规范》（GBJ202-2002）；
4、桩基础定位图，香港华艺设计顾问（深圳）有限公司，2011年2月28日。
5、建设单位的要求。
6、其他相关资料。
三．机械设备及人员配置
1.施工机械设备
我公司计划安排一台HD-62柴油锤桩机进行Ф500、Ф400桩施工。我公司将安排的进场施工机械明细表如下：
顺序
机械设备
规格类型
单 位
数 量
1
电动滚筒打桩机

台
1
2
柴油锤
HD-62
台
1
3
交流电焊机
22KW
台
2
4
全站仪
RTS112L
台
1
5
乙炔瓶（把）

套
1
2．劳动组织
序号
工 种
数 量（人）
工作范围
1
项目经理
1
全面负责
2
技术员
1
技术质量现场工作
3
质安员
1
工程质量、安全工作
4
资料员
1
材料送检，资料整理
5
电焊工
2
接桩
6
电工
1
工地用电
7
材料员
1
材料、工具进出及管理
8
维修工
1
机械设备保养及维修
9
普工
4
捆桩等

四、打桩前各项准备工作
施工现场应“三通一平”，由甲方负责。供电应满足一台桩机及临时设施使用要求（总功率为100KW）。
A、认真检查打桩设备各部分的性能，以保证正常运作；
B、根据施工图编制整个工程的桩位编号图；
C、由专职测量人员分批或全部测定标出场地上的桩位，其偏差不得大于20mm，同时桩位经甲方及监理等有关单位代表验收复查后，桩机进场施工；
D、管桩施工前，应经外观检查后方可施工，同时必须采用具有产品合格证书的管桩。
E、沉桩前必须处理地下障碍物，场地应平整，排水畅通，并满足打桩所需的地面承载力。
五、施工方法及程序
工程采用柴油锤将驳好的预应力管桩按设计要求打入地基的施工方法，主要设备包括桩架，柴油锤，动力设备，起吊设备等。其主要施工程序如下：

A.找出桩位标记，桩机就位，将焊接好桩尖的第一节管桩吊起对中放到标记处，按规范要求进行桩位偏移，垂直度检查校正；
B.经校正后，第一节桩应在控制垂直下慢沉或空锤敲击，待桩下沉稳定后再起锤施打；
C.完成第一节桩施打后，用焊接方法将第二节驳起来，焊接完成再继续施工，按此方法进行第三节或第四节桩的施工；
D.在桩施工过程中，由专职记录员按要求作好施工记录，收锤后应在桩身做好标记及在桩位图上标明位置。
六、施工技术措施
.严格按照设计图纸要求和国家GB50202-2002《建筑地基基础工程施工质量验收规范》，严格按照本施工组织设计要求施工；
.该工程采用φ500X125AB高强度预应力管桩，单桩承载力特征值为2400KN，采用HD-62柴油锤施工，收锤标准如下：锤高2m，最后三阵锤贯入度控制φ500每阵为30mm以内，但不小于15mm；φ400管桩按桩长控制，不考虑收锤标准。
.打第一节桩前，必需检查桩位是否正确，桩位偏移应符合规范要求，并在打桩平面图标明所打的桩（桩位要统一编号）；
.严格控制桩身垂直度，管桩的桩身垂直度要控制在0.5%范围内，第一节桩应控制垂直下慢沉，在沉桩过程中，应经常检查，发现垂直度不合乎要求，应随时调整桩架，确保桩身垂直度合乎要求；必要时，宜拔出重插；
．管桩施打过程中，桩锤、桩帽和桩身的中心线应重合。当桩身倾斜率超过0.8%时，应找出原因并设法纠正；当桩尖进入硬土层后，严禁用移动桩架等强行回扳的方法纠偏。
．在较厚的粘土、粉质粘土层中施打管桩，不宜采用大流水打桩施工法，宜将每一根桩一次性连续打到底，尽量减少中间休歇时间，且尽可能避免在接近设计深度时进行接桩。
.当管桩需要接长时，其入土部分桩段的桩头宜高出地面0.3~1m。
．接桩时上下节桩段应保持顺直，错位偏差不宜大于2mm。
．管桩对接时前，上下端板表面应用铁刷子清刷干净，坡口处应刷至露出金属光泽。
接桩方法（附图）

电焊接桩示意图
．焊接时宜先在坡口圆周上对称点焊4~6点，待上下桩节固定后拆除导向箍再分层施焊，施焊宜由两个至三个焊工对称进行。
．焊接层数不得少于二层，内层焊渣必须清理干净后方能施焊外一层；桩与管桩之间采用焊缝连接，采用J422焊条施焊，同时保证焊缝饱满，保证焊接牢固，同时禁止在雨中施焊；
.焊接好的桩接头自然冷却后才可继续锤击，自然冷却时间不宜少于8min；严禁用水冷却或焊好即打。
．桩机的行走路线向后退打，必须按照从里向外的施工顺序进行，以防止挤压造成桩位偏移等影响；
．遇下列情况之一应暂停打桩，并及时与设计、监理等有关人员研究处理：
A． 贯入度突变；
B． 桩头混凝土剥落、破碎；
C． 桩身突然倾斜、跑位；
D． 地面明显隆起、邻桩上浮或位移过大；
E． 总锤击数超过规程规定值；
.每根桩的总锤击数不宜超过2500，最后1m沉桩锤数不宜超过300。
.打桩的最后贯入度应在下列条件下测量：
1、桩头完好无损；
2、柴油锤跳动正常；
3、桩锤、桩帽、送桩器及桩身中心线重合；
4、桩帽衬垫厚度等正常；
5、打桩结束前立即测定。
七、施工安全操作要求及措施
1、柴油打桩锤
A、柴油打桩锤应使用规定配合比的燃油，作业前应将燃油箱注满，并将出油阀门打开。
B、应检查所有紧固螺栓，并应重点检查导向板的固定螺栓，不得在松动及缺件情况下作业。
C、提起桩锤脱出砧座后，其下滑长度不宜超过200mm。超过时应调整桩帽绳扣。
D、检检缓冲胶垫，当砧座和橡胶垫的接触面小于原面积三分之二时，应更换橡胶垫。
E、桩锤启动前，应使锤、桩帽和桩在同一轴线上，不得偏心打桩。
F、在桩贯入度较大的软土层起动桩锤时，应先关闭油门冷打，待每击贯入度小于100mm时，再开启油门启动桩锤。
G、当上活塞下落而柴油锤未燃爆时，上活塞可发生短时间的起伏，此时起落架不得落下，应防撞击碰块。
H、打桩过程中，应有专人负责拉好曲臂上的控制绳；在意外情况下，可使用控制绳紧急停锤。
I、当上活塞与起动钩脱离后，应将起落架继续提起，宜使它与上汽缸达到或超过2m的距离。
J、作业中，当桩锤冲击能量达到最大能量时，其最后10锤的贯入值不得小于5mm。
K、桩帽中的填料不得偏斜，作业中应保证锤击桩帽中心。
2、交流电焊机
A、使用前，应检查并确认初、次级线接线正确，输入电压符合电焊机的铭牌规定。接通电源后，严禁接触初级线路的带电部分。
B、次级抽头联接铜板应压紧，接线柱应有垫圈。合闸前，应详细检查接线螺帽、螺栓及其它部件并确认完好齐全、无松动或损坏。
C、多台电焊机集中使用时，应分接在三相电源网络上，使三相负载平衡。多台焊机的接地装置，应分别由接地极处引接，不得串联。
D、移动电焊机时，应切断电源，不得用拖拉电缆的方法移动焊机。当焊接中突然停电时，应立即切断电源。
3、施工现场临时用电
、电气设备和配电线路的安装、维修、送（停）电等工作应由专职并经过考试合格的有证电工进行操作，并做好各项电气测试工作（含防雷接地电阻的测定），使用前须经有关安全部门检查验收后才能投入使用，同时建立专职电工值班制度和电气设备（线路）定期检查测试制度，并做好原始记录。
、施工现场所有用电设备的金属外壳，必须与专用保护零线连接。
、每一单相照明回路，每一台移动式电动工具或每三台固定式电气设备应分别装设漏电开关，并严格执行一机一闸制。
、手持移动照明应使用36伏以下的安全电压，潮湿场所应用12伏电压。
、电气设备所用的保险丝（片）的额定电流应与其负荷容量相匹配（适应）禁止使用其他金属（铜丝线）代替保险丝（片）。
、施工现场临时照明电线，及灯具高度不应低于3米，开关、灯口及插座等应正确接入火线和零线、地线。室外照明应采用防火灯头，防雨灯罩，除灯位线不超过2米和安全电压配线外，禁止使用花线（塑料软线）。
、一切开关，熔断器，插座均应装在配电箱内，配电箱在室外安装要有防雨装置，箱门要加锁。
、架空线绝缘应好，截面应符合负荷要求，但不得小于10M²（铜线），架空线距地面4米以上，跨越马路时应在6米以上，并用瓷瓶或街码固定在专用水泥杆、木杆或墙柱上。
、需沿地面铺设的临时线路应采用电缆，并设管沟或硬质套管保护，严禁软线随意拖地。
、每日下班前必须切断电源，开关箱要加锁，工地上不准使用电炉。
4、施工现场机械设备管理
、设备安装要正确平稳牢固。安装后中小型机械设备要试运转。经有关部门和专业人员进行安全检查，合格后主主能使用。
、机械设备均应挂安全操作规程。
、机械设备操作人员必须经过培训，考试合格后持证上岗。
、操作人员精神要集中，严格执行安全操作规程，时刻注意机械运行状态，发现问题应及时排除，确保人身和设备安全。
、操作人员开机前应检查油、水、电、钢丝绳及各安全装置，确认其处于完好状态方能开机。停机收工后必须清理设备，做到内外清洁。
、操作人员与现场设备维修人员，必须按制度保养、润滑、紧固、调整和防腐作用，确保设备技术状况良好，随机工具整洁齐全。
、操作人员必须做好机械台班记录，机械运转情况记录，机械交接班记录。
、运输.安装桩机要有专人指挥和统一指挥信号。
、操作人员进行吊桩，用电和使用液压设备时,要严格要求遵守国家颁发的《建筑工程安全技术规程》施工。
5、施工现场防火管理
、防火安全管理工作，要按照“谁主管、谁负责”的原则，健全和落实层级岗位管理责任制，做到一级抓一级，层层抓落实，形成防火安全管理网络。
、防火责任人必须认真贯彻执行“预防为主，防消结合”的消防工作方针和消防法规，把防火安全工作纳入日常生产、经营管理的议事日程，要依靠发动群众，本着自救的原则，切实落实各项防火安全管理措施。
、施工现场要配备消防器材，如消防灭火筒、定期检查换药（标明换药时间，有效使用期）重点消防部位要增设防火器材，并设防火警示牌，严禁烟火。
、防火安全工作要定期不定期相结合进行安全大检查，做好防患整改工作。对职工要进行经常性防火安全，法制教育。
6、一切工作人员进入施工现场必须正确佩戴安全帽，工人上高空作业必须系好安全带，使用工具袋，严禁高空堕物；
7、大雨（昼夜降雨25MM）和六级以上大风要停止施工，桩机要采取各项措施，防止倾覆，电器设备要有防雷防雨措施；
8、施工现场禁止非工作人员进入；
八、确保施工进度措施
施工现场配备灵活机动12-20T轮胎式吊车配合卸桩，并配备先进的打桩机及柴油锤进行施工，可保证该工程管理桩供应、运输、施工三个环节顺利进行,为引将制订有关措施如下:
1.配备足够现场施工人员。
2.在施工条件成熟的施工点配备足够打桩机械。
3.配备足够运输车辆和后勤的原材料供应，保证工程顺利进行。
4.现场配备机械维修人员和维修零配件。
5.加强现场施工人员的安全质量指导教育和监督工作。
6.合理的安排行机路线，由于T1T2边桩施工方案还未明确，计划先施工T1T2与T3T4之间的400管桩，然后施工T3T4部分，从西往东进行施工，为保证20个工作日内完成打桩任务，因锤击桩噪音过大，需合理安排作业时间（按国家企事业单位作息时间标准），不得影响周边居民休息，直至打桩工程全部完成为止。
工程桩竣工后，由甲方及监理组织施工队等有关人员与质量监督部门办理检测方案，检测部门检测桩合格后，开挖并测量桩位是否偏差并做好记录，及时办理验收资料。
以上为预应力管桩（边桩）基础施工方案，如有不足之处请有关部门提出宝贵意见！
