机械制造技术复习题目.doc

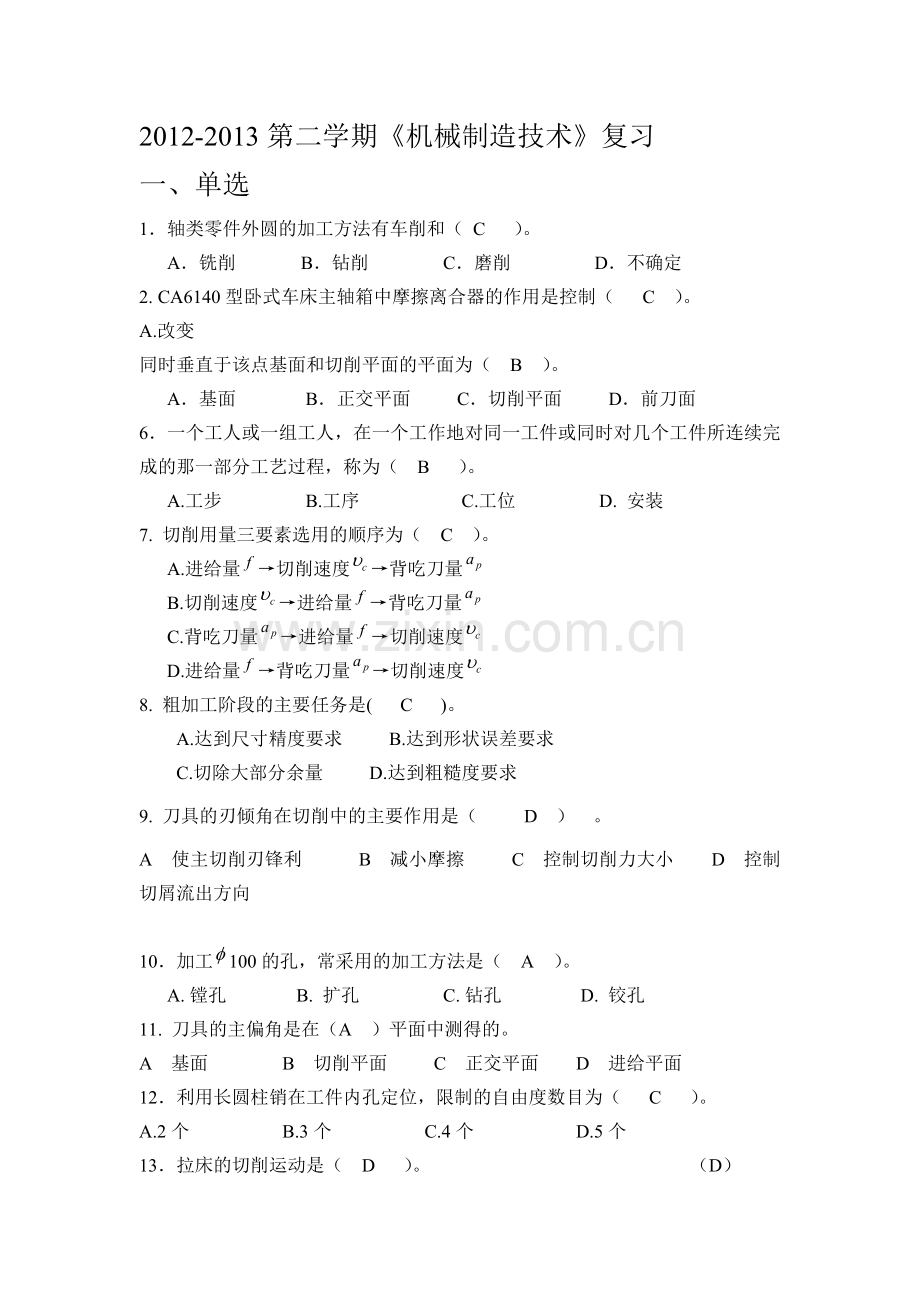

2012-2013第二学期《机械制造技术》复习
一、单选
1．轴类零件外圆的加工方法有车削和（  C ）。
A．铣削     B．钻削       C．磨削         D．不确定
2. CA6140型卧式车床主轴箱中摩擦离合器的作用是控制（ C ）。
A.改变
同时垂直于该点基面和切削平面的平面为（ B ）。
A．基面  B．正交平面 C．切削平面 D．前刀面
6．一个工人或一组工人，在一个工作地对同一工件或同时对几个工件所连续完成的那一部分工艺过程，称为（ B ）。
A.工步 B.工序 C.工位 D. 安装
7. 切削用量三要素选用的顺序为（ C ）。
A.进给量→切削速度→背吃刀量
B.切削速度→进给量→背吃刀量
C.背吃刀量→进给量→切削速度
D.进给量→背吃刀量→切削速度
8. 粗加工阶段的主要任务是( C )。
　　A.达到尺寸精度要求 B.达到形状误差要求
C.切除大部分余量 D.达到粗糙度要求
9. 刀具的刃倾角在切削中的主要作用是（ D ） 。
A 使主切削刃锋利 B 减小摩擦 C 控制切削力大小 D 控制切屑流出方向

10．加工100的孔，常采用的加工方法是（ A ）。
A. 镗孔  B. 扩孔   C. 钻孔  D. 铰孔
11. 刀具的主偏角是在（A ）平面中测得的。
A 基面 B 切削平面 C 正交平面 D 进给平面
12．利用长圆柱销在工件内孔定位，限制的自由度数目为（ C ）。
A.2个 B.3个 C.4个 D.5个

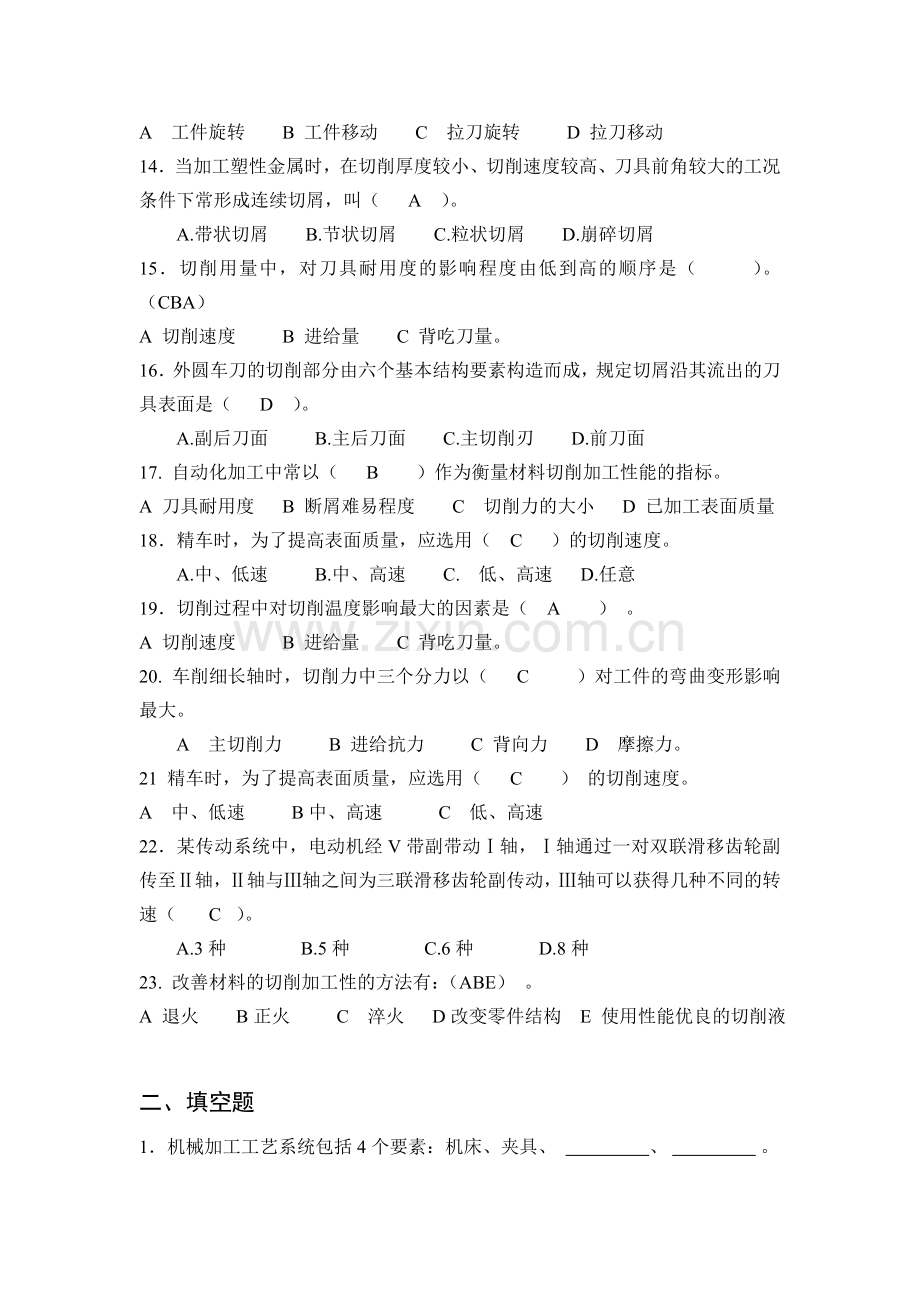

13．拉床的切削运动是（ D ）。 （D）
A 工件旋转 B 工件移动 C 拉刀旋转 D 拉刀移动
14．当加工塑性金属时，在切削厚度较小、切削速度较高、刀具前角较大的工况条件下常形成连续切屑，叫（ A ）。
A.带状切屑 B.节状切屑 C.粒状切屑 D.崩碎切屑
15．切削用量中，对刀具耐用度的影响程度由低到高的顺序是（ ）。 （CBA）
A 切削速度 B 进给量 C 背吃刀量。
16．外圆车刀的切削部分由六个基本结构要素构造而成，规定切屑沿其流出的刀具表面是（ D ）。
A.副后刀面 B.主后刀面 C.主切削刃 D.前刀面
17. 自动化加工中常以（ B ）作为衡量材料切削加工性能的指标。
A 刀具耐用度 B 断屑难易程度 C 切削力的大小 D 已加工表面质量
18．精车时，为了提高表面质量，应选用（ C ）的切削速度。
A.中、低速 B.中、高速 C. 低、高速 D.任意
19．切削过程中对切削温度影响最大的因素是（ A ） 。
A 切削速度 B 进给量 C 背吃刀量。
20. 车削细长轴时，切削力中三个分力以（ C ）对工件的弯曲变形影响最大。
A 主切削力 B 进给抗力 C 背向力 D 摩擦力。
21 精车时，为了提高表面质量，应选用（ C ） 的切削速度。
A 中、低速 B中、高速 C 低、高速
22．某传动系统中，电动机经V带副带动Ⅰ轴，Ⅰ轴通过一对双联滑移齿轮副传至Ⅱ轴，Ⅱ轴与Ⅲ轴之间为三联滑移齿轮副传动，Ⅲ轴可以获得几种不同的转速（  C  ）。
A.3种 B.5种 C.6种 D.8种
23. 改善材料的切削加工性的方法有：（ABE） 。
A 退火 B正火 C 淬火 D改变零件结构 E 使用性能优良的切削液

二、填空题
1．机械加工工艺系统包括4个要素：机床、夹具、 、   。
(刀具、工件)
2．一般情况下，毛坯尺寸公差按 标注，工序尺寸的公差按
标注。（入体原则、对称公差）
3. 切削用量包括 、 和 。
（切削速度、进给量、背吃刀量）
4. 从限制自由度与加工要求的关系分析，工件在夹具中的定位可能出现以下情况：不完全定位、______________、欠定位和______________。（完全定位、过定位）
5. 零件加工过程一般分为______________三个阶段。 （粗加工、半精加工和精加工）
6. 刀具的住偏角是 和 之间的夹角。 （刀具进给正方向、主切削刃）
7．夹具的基本夹紧结构分为 夹紧， 夹紧和偏心夹紧三种。
（斜楔、螺旋）
8. 选用你认为最合适的刀具材料。低速精车用 ；高速铣
削平面的端铣刀用 。 。 （高速钢、硬质合金）
9．在尺寸链中，凡属间接得到的尺寸称为 。
10．刀具角度标注的正交参考系由_ 、切削平面和正交平面组成。
11. 常见的切屑种类有： 。
（带状切屑、节状切屑、崩碎切屑）
12. 切削液的主要作用是 和 。 （冷却、润滑）

13．常用的刀具材料有 、 、 金刚石、立方氮化硼、涂层刀具等。
14．机床型号CA6140中，符号“C”代表 ，“40”表示 。
15．零件切削加工后的质量包括 加工精度 和 表面质量 。
三、简答题（部分提供答案，其余同学们参看教材）
1、刀具切削部分的材料应具备哪些基本性能？
答：1.高硬度 2.高耐磨性 3.较高耐热性 4.足够的韧性和强度 5.良好的工艺性
6.经济性

2、 粗加工的主要目的是什么？
答：切除各加工表面上大部分加工余量，并完成精基准的加工。

3、什么是刀具切削部分的“三面、二刃、一尖”？
答：三面：前刀面、副后刀面、主后刀面。二刃：主切削刃、副切削刃。一尖：刀尖。

4、钻孔加工精度低是由于钻头结构上的哪三差造成的？
答： 刚性差、对中性差、导向性差。

5、制定工艺规程的主要步骤？
答：1.分析零件图纸和产品装配图
2.确定毛培的种类和制造方法
3.拟定工艺路线核心
4.确定加工余量，计算工序尺寸公差
5.确定机床、工艺装备和切削用量
6.计算工时定额和工人等级
7.确定重要工序的检查项目和方法
8.填写工艺文件

6、 加工阶段划分的意义是什么？（不少于三条）
答：1. 只有在粗加工后再进行精加工，才能保证质量要求。2.先进行粗加工可以及时发现毛坯的缺陷，避免因对不合格的毛坯继续加工而造成浪费。3.加工分阶段进行，有利于合理利用机床。4. 加工分阶段进行，有利于精密机床保持其精度。

7、按铣刀的用途分有哪几种铣刀？列出5种。
答：立铣刀 锯片铣刀 槽铣刀 三面刃铣刀 圆柱形铣刀 面铣刀 T型刀

8、改进零件的结构（零件的结构工艺性题）
答：

9、刀具的角度标注（前角、后角、主偏角、副偏角等），加工中工件各表面的标注
答：

四、分析计算题
1、图示为一工件的定位方案，试分析各定位元件限制了工件的哪些自由度（按照坐标）？（填写在括号内）

工件底面定位元件1限制了：( )
工件侧面定位元件2（短圆柱销）限制了：()
定位元件3（菱形销）限制了( )

2、工艺尺寸链变换和计算

3、轴类零件工艺过程拟订
