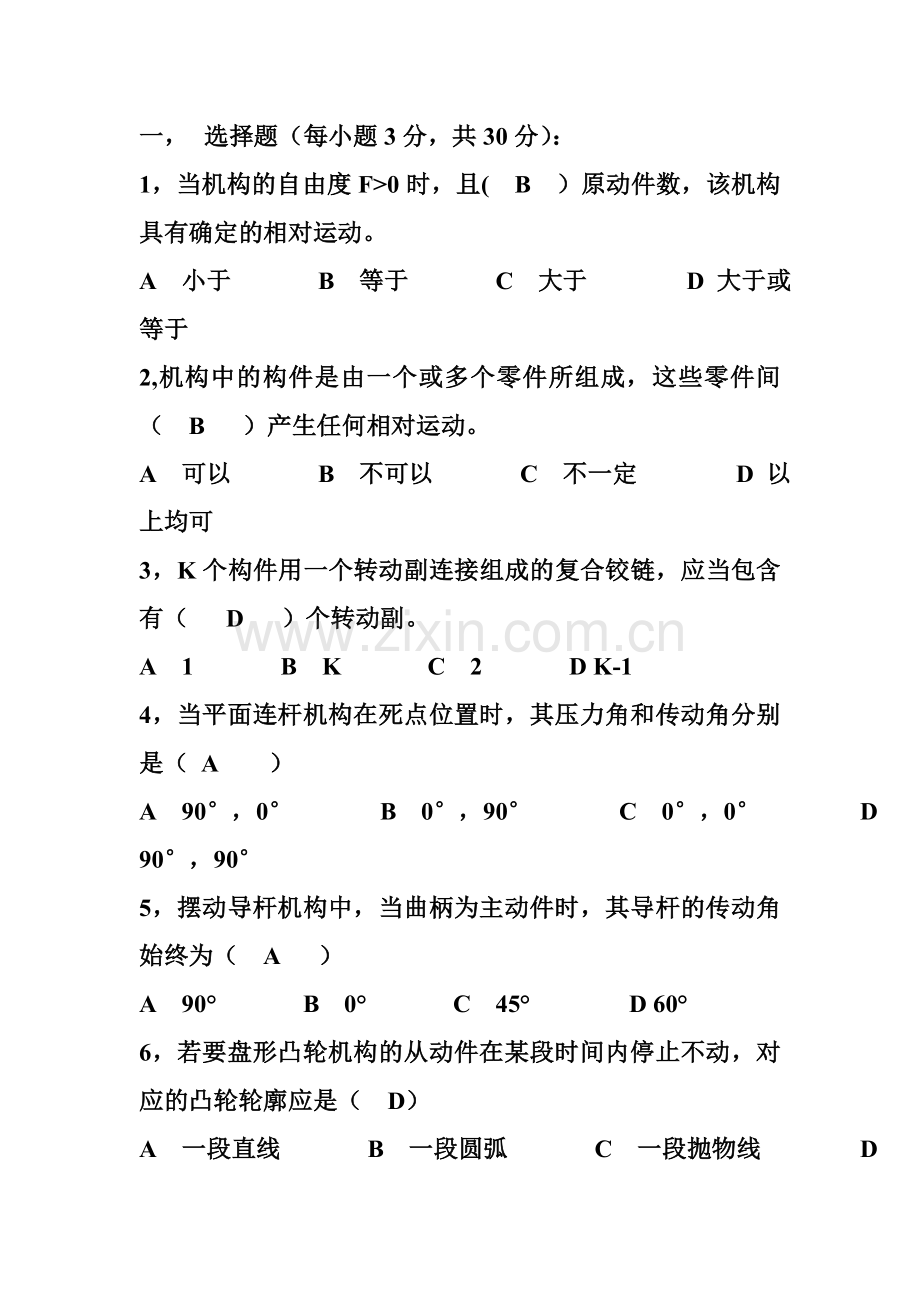

一， 选择题（每小题3分，共30分）：
1，当机构的自由度F>0时，且( B ）原动件数，该机构具有确定的相对运动。
A 小于 B 等于 C 大于 D 大于或等于
2,机构中的构件是由一个或多个零件所组成，这些零件间（ B ）产生任何相对运动。
A 可以 B 不可以 C 不一定 D 以上均可
3，K个构件用一个转动副连接组成的复合铰链，应当包含有（ D ）个转动副。
A 1 B K C 2 D K-1
4，当平面连杆机构在死点位置时，其压力角和传动角分别是（ A ）
A 90°，0° B 0°，90° C 0°，0° D 90°，90°
5，摆动导杆机构中，当曲柄为主动件时，其导杆的传动角始终为（ A ）
A 90° B 0° C 45° D 60°
6，若要盘形凸轮机构的从动件在某段时间内停止不动，对应的凸轮轮廓应是（ D）
A 一段直线 B 一段圆弧 C 一段抛物线 D 以凸轮转动中心为圆心的圆弧

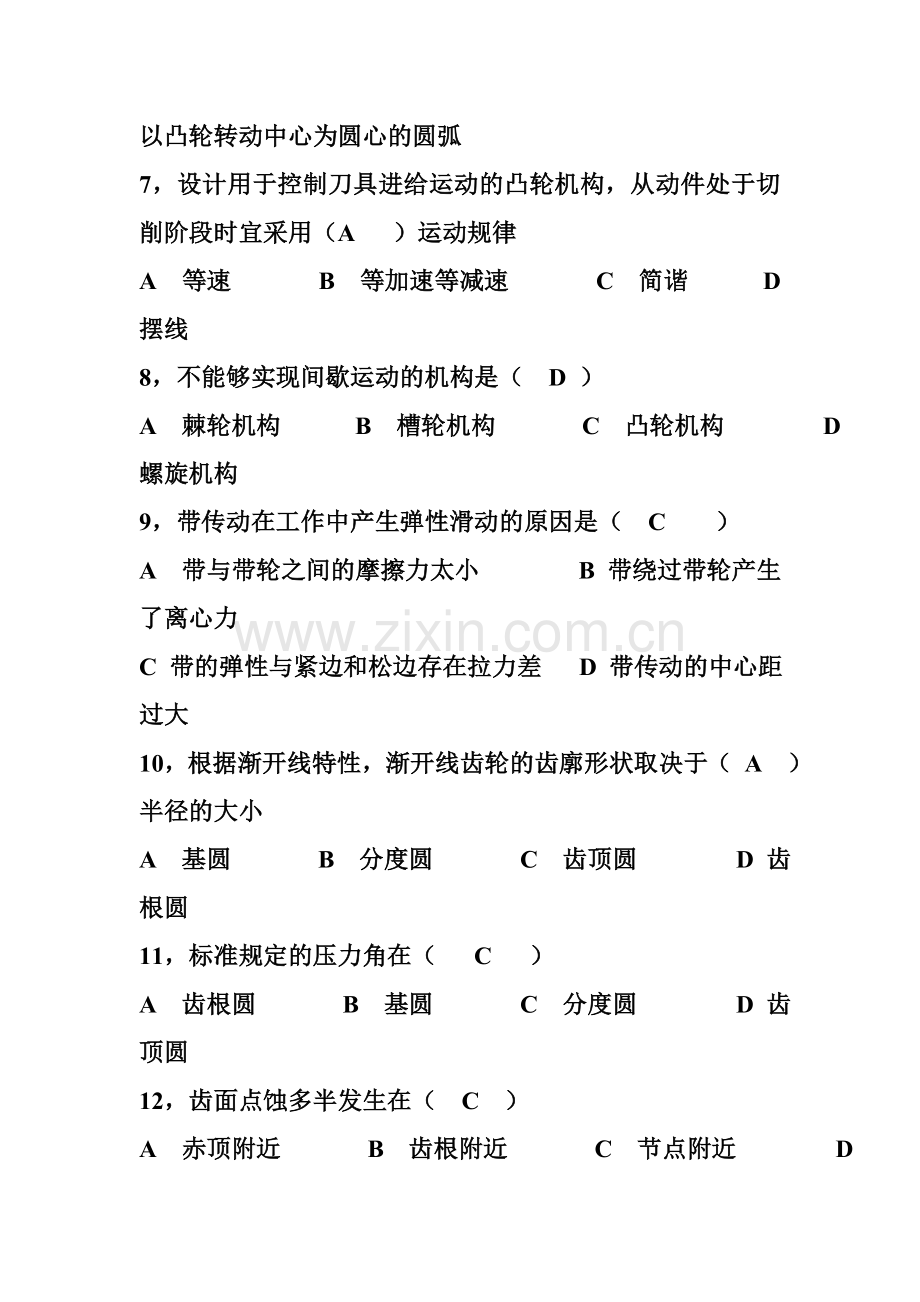

7，设计用于控制刀具进给运动的凸轮机构，从动件处于切削阶段时宜采用（A ）运动规律
A 等速 B 等加速等减速 C 简谐 D 摆线
8，不能够实现间歇运动的机构是（ D ）
A 棘轮机构 B 槽轮机构 C 凸轮机构 D 螺旋机构
9，带传动在工作中产生弹性滑动的原因是（ C ）
A 带与带轮之间的摩擦力太小 B 带绕过带轮产生了离心力
C 带的弹性与紧边和松边存在拉力差 D 带传动的中心距过大
10，根据渐开线特性，渐开线齿轮的齿廓形状取决于（ A ）半径的大小
A 基圆 B 分度圆 C 齿顶圆 D 齿根圆
11，标准规定的压力角在（ C ）
A 齿根圆 B 基圆 C 分度圆 D 齿顶圆
12，齿面点蚀多半发生在（ C ）
A 赤顶附近 B 齿根附近 C 节点附近 D 基圆附近
13，一对渐开线齿轮的正确啮合条件是（ A ）
A 模数和压力角分别相等 B 模数和传动角分别相等
C 模数和齿数相等 D 齿厚和齿槽宽分别相等
14，单头蜗杆传动，蜗杆旋转一周，涡轮转过（ A ）个齿距
A 1 B 2 C 3 D 4
15，周转轮系中，中心论1，K和转臂H的轴线必须保证（ C ）
A 相交 B 垂直 C 平行 D 以上均可
16，当两个被联接件之一太厚，不宜制成通孔，且联接不需要经常拆装时，宜采用（ C ）
A 螺栓连接 B 螺钉联接 C 双头螺柱联接 D 紧定螺钉联接
17普通平键的工作面是（ C ）
A 顶面 B 底面 C 侧面 D 端面
18，（ B ）主要用来传递转矩而不承受弯矩
A 心轴 B 传动轴 C 转轴 D 直轴
19，联轴器可以分为刚性联轴器和（ B ）两大类
A 赤式联轴器 B 挠性联轴器 C 万向联轴器 D 套筒联轴器
20，滚动轴承的额定寿命是指同一批轴承中（ C ）的轴承所能达到的寿命
A 99% B 95% C 90% D 50%
二，填空题（每空2分，共20分）：
1，组成平面机构的构件有三种，分别是（ 固定件 ） ， （ 从动件 ） ，（ 原动件 ） ；
2，低副一般是指（ 面 ） 接触，而高副则是指 （点或线） 接触；
3，压力角是指两个方向之间的夹角，这两个方向分别是 （受力方向） 和 （运动 速度方向） ；
4，周转轮系中，几何轴线不固定的齿轮称为 （行星轮） ；
7齿轮的切削加工方法按其原理可分为（仿形法） 和 （展成法） ；
5，根据轴工作时承受的载荷不同分类，轴分为（心轴） ， （转轴） ，转动轴） ；
6标准渐开线齿轮分度圆以外的齿廓压力角 （大于） 20°；
8，自行车和摩托车分别属（机构） 和 （机器）（零件，构件，机构，机器）；
9，按照传动原理分类，带传动可以分为 （摩擦带传动） 和 （啮合带传动） ；
10，根据轴承工作时不同的摩擦性质，轴承分为（滑动轴承） 和 （滚动轴承） 两大类。
三判断题(每小题2分，共10分)
四，简答题（每小题五分，共15分）
1， 简述零件，构件，机构及机器之间的区别和联系；
答：零件是制造的单元体，构件是运动的单元体，构件可以是单一的整体，也可以是多个零件组成的刚性结构，机构是功能单元体，用来传递运动和力，有一个构件为机架，用运动副连接起来的构件系统，机器是由多个机构组成，是执行机械运动的装置，用来变换或传递能量，物流和信息。

1， 什么是构件的自由度，如何计算机构的自由度？
答：构件可能出现的独立运动的数目称为自由度。F=3n-2P1-Pn。还要注意复合铰链，局部自由度和虚约束。

2， 为什么要限制标准齿轮的最少齿数？

答：标准齿轮齿数不能太少，否则产生根切，大小齿轮啮合时，小齿轮的齿数少，齿厚较小，啮合的频率高，寿命较短。

2， 圆柱齿轮正确啮合的条件是什么？
答：正确啮合的条件是两齿轮的模数和压力角必须分别相等。

3， 什么是轮系，轮系有哪些类型？
答：为了实现较远距离传动，大传动比传动，变速传动，变向传动，合成或分解运动等要求，实际机器中经常采用一系列相互啮合的齿轮机构，用来传递运动和动力。这种有一系列齿轮所组成的传动系统称为轮系。按轮系运转时各齿轮的轴线在空间的位置是否固定可分为定轴轮系和周转轮系。
3， 联轴器与离合器的功用是什么，各用在什么样的机械场合？
答：联轴器作用是把两轴联接在一起，机器运转时两轴不能分离，只有机器停车并将联接拆开后，两轴才能分离，适用于低速、重载、转速平稳的场合
离合器的作用是将联接的两轴随时分离或接合，，适用于传动系统的启动、变速或换向等场合。

五，计算题（共25分）：
1， 已知从动件行程h=30mm，凸轮转角从0°到150°时从动件等速运动上升到最高位置；凸轮转角从150°到180°时从动件在最高处位置不动；凸轮转角从180°到300°时从动件以等加速等减速运动返回；凸轮转角从300°到360°时，从动件在最低处位置不动。试绘出从动件的位移线图。（8分）

见作业本

2.某传动装置中有一对渐开线标准直齿圆柱齿轮（正常齿），大齿轮已损坏，小齿轮的齿数z1=24，赤顶圆直径da1=78mm,中心距a=135mm,试计算大齿轮的主要几何尺寸及这对齿轮的传动比。（10分）

解：根据已知条件 z1=24 da1=78mm, a=135mm

齿顶圆直径：m (Z1+2ha* ) = 78 又因为是正常齿所以ha*取 1 ; c*取0.25

所以 m (24+2 ) = 78 m = 3

m/2 ( Z1+ Z2 ) = 135 3/2 ( 24+ Z2 ) = 135 Z2 = 66

传动比： Z2/ Z1 = 2.75 α= 20° d2 = m Z2 = 3 x 66 = 198 mm

ha = ha x m =1 x 3 = 3 mm hf = ( ha*+ c* )= ( 1+ 0.25 ) = 1.25 mm

h = ha + hf = 4.25 mm df 2 = m ( Z2－2ha* －2c* ) = 63.5 mm

p = πm = 9.42 mm S =πm / 2 = 4 .71 mm e =πm / 2 = 4.71 mm

df 2 = m Z2 cosα= 62.04 mm

3，试计算下图所示大筛机构的自由度。

解：（1）确定此机构中有无3种特殊情况

1） 图中C 点为 BC、DC 、GC 三杆共用转动副，所以转动副C为复合铰链。

2） 图中F 处为局部铰链自由度。

3） 图中E 、E 有一处为虚约束。

（2）计算机构自由度

由图可知： n = 7 ， p1 = 9 , ph = 1 由式可知，该机构的自由度数为：
F = 3n - 2 p1- ph = 3 x 7 - 2 x 9 – 1 = 2

自由度数与引入的原动件数相等，所以机构运动确定。

4，已知图示轮系中，Z1=44，Z2=40，Z2’=42，Z3=42，求iH1

解：iH13＝(ω1-ωH)/(0-ωH ) = 1-i1H
＝(-1)2 z2z3 /z1 z2’
＝40×42/44×42 ＝10/11
∴ i1H＝1-iH13＝1-10/11＝1/11
iH1＝1/i1H=11
结论：系杆转11圈时，轮1同向转1圈。
若 Z1=100, z2=101, z2’=100, z3=99。
i1H＝1-iH13＝1-101×99/100×100＝1/10000,
iH1＝10000
结论：系杆转10000圈时，轮1同向转1圈。
又若 Z1=100, z2=101, z2’=100, z3＝100，
i1H＝1-iH1H＝1-101/100＝－1/100,
iH1＝-100
结论：系杆转100圈时，轮1反向转1圈。
此例说明行星轮系中输出轴的转向，不仅与输入轴的转向有关，而且与各轮的齿数有关。本例中只将轮3增加了一个齿，轮1就反向旋转，且传动比发生巨大变化，这是行星轮系与定轴轮系不同的地方
