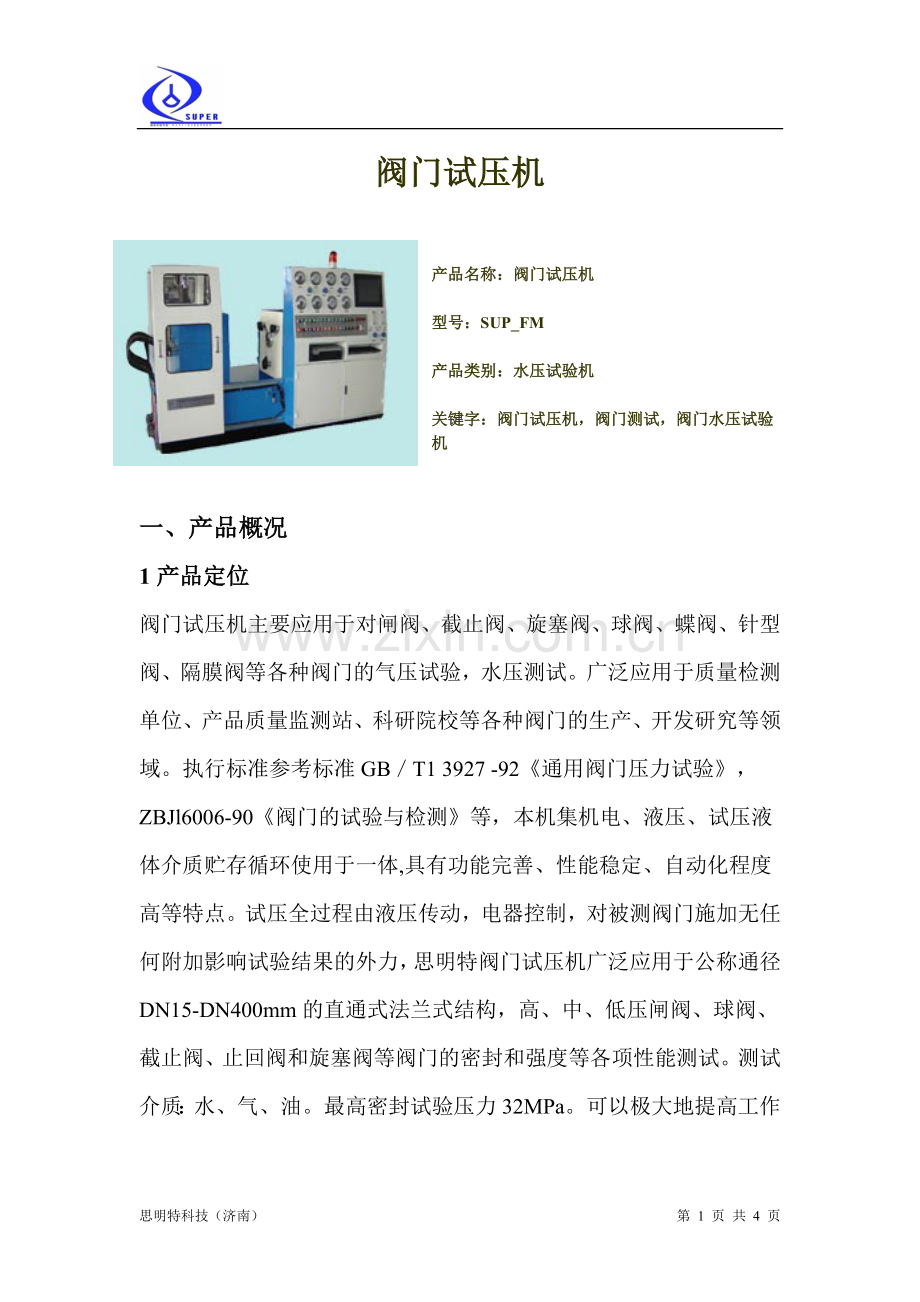

阀门试压机

产品名称：阀门试压机

型号：SUP_FM

产品类别：水压试验机

关键字：阀门试压机，阀门测试，阀门水压试验机

一、产品概况
1产品定位
阀门试压机主要应用于对闸阀、截止阀、旋塞阀、球阀、蝶阀、针型阀、隔膜阀等各种阀门的气压试验，水压测试。广泛应用于质量检测单位、产品质量监测站、科研院校等各种阀门的生产、开发研究等领域。执行标准参考标准 GB／T1 3927 -92《通用阀门压力试验》，ZBJl6006-90《阀门的试验与检测》等，本机集机电、液压、试压液体介质贮存循环使用于一体,具有功能完善、性能稳定、自动化程度高等特点。试压全过程由液压传动，电器控制，对被测阀门施加无任何附加影响试验结果的外力，思明特阀门试压机广泛应用于公称通径DN15-DN400mm的直通式法兰式结构，高、中、低压闸阀、球阀、截止阀、止回阀和旋塞阀等阀门的密封和强度等各项性能测试。测试介质：水、气、油。最高密封试验压力32MPa。可以极大地提高工作效率和减轻劳动力,是阀门制造业和使用、维修等单位的一种先进理想的阀门试验检测设备。

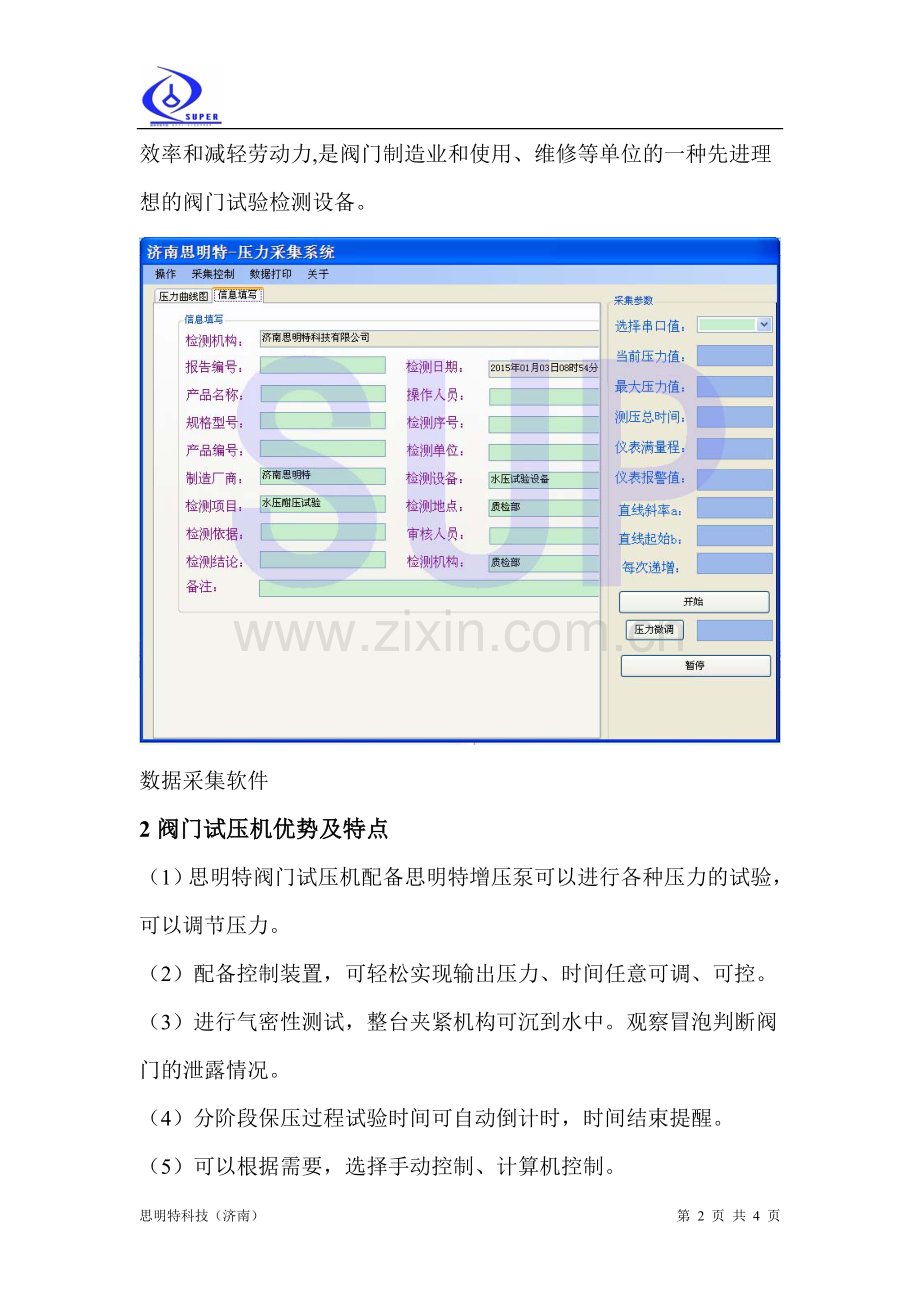

数据采集软件
2阀门试压机优势及特点
（1）思明特阀门试压机配备思明特增压泵可以进行各种压力的试验，可以调节压力。
（2）配备控制装置，可轻松实现输出压力、时间任意可调、可控。
（3）进行气密性测试，整台夹紧机构可沉到水中。观察冒泡判断阀门的泄露情况。
（4）分阶段保压过程试验时间可自动倒计时，时间结束提醒。
（5）可以根据需要，选择手动控制、计算机控制。
（6）所有承压零件采用国际知名品牌的标准零件，方便拆卸，安全系数高。
（7）可实现分阶段到一定压力自动停止增压。
3控制方式
1、微机控制压力校验试验机，由微机与 PLC 上下两级控制系统组成，上位机主要完成数据处理、图形处理、控制试验过程。
2、微机控制试验过程能实时显示压力值 、试验时间 、试验状态提高了压力精度和恒压效果。
3、采用微机进行数据处理分析，试验结果可自动保存，试验结束后可重新调出试验曲线，通过曲线遍历重现试验过程，或进行曲线比较、曲线放大等。
4、全中文的 Windows 平台下的试验软件，具有很强的数据和图形处理功能，可即时打印出完整的试验报告和试验曲线。
5、控制原理先进，能够精确控制压力的精度，保压效果好，实时自动补压。试验过程根据客户需求来设定，界面友好。
二、产品简介
1思明特（济南）阀门试验台应用范围

塞阀、球阀、蝶阀、针型阀、隔膜阀等各种阀门的气压试验，水压测试。
2性能参数
（1）工作介质：水、油、乳化液均可
（2）压力测试范围：0—32Mpa，不同的机型选用不同的压力
（3）驱动气压范围：0.1-0.69MPa。
（4）最大耗气量：1.6Nm3/min
（5）数据记录：人工、电脑。
三、其他事项
1 产品包装及存放
产品表面刷漆包一层保鲜膜最后装入木箱。
存放在干燥的仓库中，存放和运输时不准倒置。
2售后服务
产品质保一年，终身服务。
