含椭圆曲线零件的精加工宏程序编写
教学目的
1.灵活使用宏指令编写抛物线零件程序。
2.掌握椭圆曲线零件的宏指令程序编写方法。
教学重点
1.椭圆曲线零件的宏指令程序编写。
2.掌握普通非圆曲线宏指令编写模板。
教学难点：
普通非圆曲线宏指令模板的运用。
教学方法：讲授
课时：1学时
教学过程：
一、回顾
抛物线曲线的精加工程序编写：

%0001

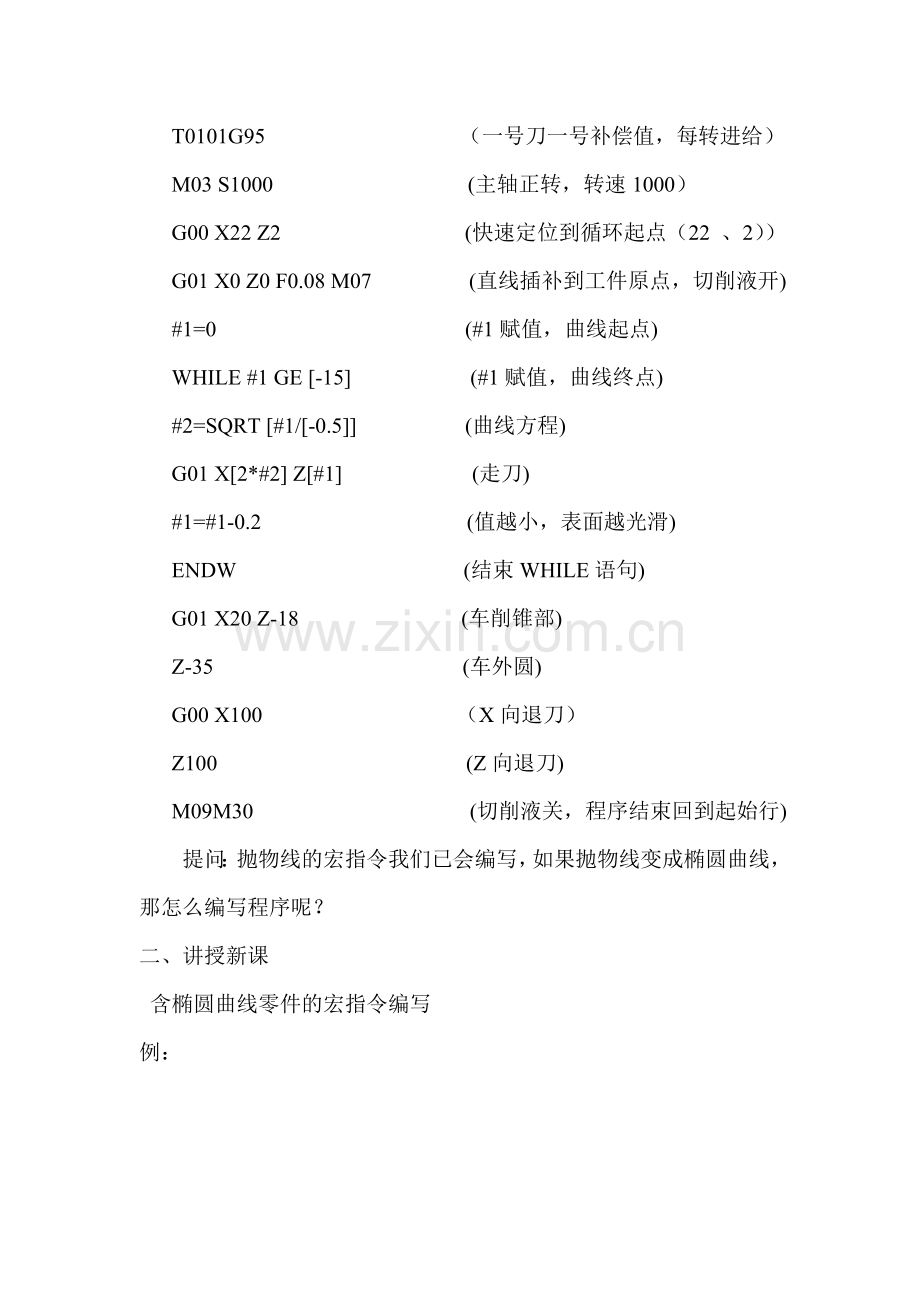

T0101G95 （一号刀一号补偿值，每转进给）
M03 S1000 (主轴正转，转速1000）
G00 X22 Z2 (快速定位到循环起点（22 、2））
G01 X0 Z0 F0.08 M07 (直线插补到工件原点，切削液开)
#1=0 (#1赋值，曲线起点)
WHILE #1 GE [-15] (#1赋值，曲线终点)
#2=SQRT [#1/[-0.5]] (曲线方程)
G01 X[2*#2] Z[#1] (走刀)
#1=#1-0.2 (值越小，表面越光滑)
ENDW (结束WHILE语句)
G01 X20 Z-18 (车削锥部)
Z-35 (车外圆)
G00 X100 （X向退刀）
Z100 (Z向退刀)
M09M30 (切削液关，程序结束回到起始行)
提问：抛物线的宏指令我们已会编写，如果抛物线变成椭圆曲线，那怎么编写程序呢？
二、讲授新课
含椭圆曲线零件的宏指令编写
例：

1.分析图形
与上图比较，抛物线曲线变成椭圆曲线，椭圆曲线中心位置为（X0 Z-20）。可见两图相比较，曲线方程不一样，椭圆中心和抛物线顶点的位置也不一样，在Z向存在偏置。
2.编程
%1102
T0101 G95
M03 S1000
G00 X32 Z2
G01 X0 Z0 F0.08 M07
#1=20
WHILE #1 GE 0
#2=10*SQRT [1-#1*#1/400]
#11= #1-20
G01 X[2*#2] Z[#11]
#1= #1-0.2
ENDW
G01 X30 Z-28
Z-42
G00 X100
Z100
M09M30
3.总结
得到非圆曲线宏指令模板：
#1=（曲线起点相对于椭圆中心Z轴坐标）
WHILE #1 GE （曲线终点相对于椭圆中心Z轴坐标）
#2=（#1为Z、#2为X，写出曲线方程）
#11= #1-（曲线中心与工件零点Z向偏置值，无偏置可不写）
#22= #2-（曲线中心与工件零点X向偏置值，无偏置可不写）注：偏置为半径值
G01 X[2*#22] Z[#11]
#1= #1-0.2
ENDW
课堂练习：
