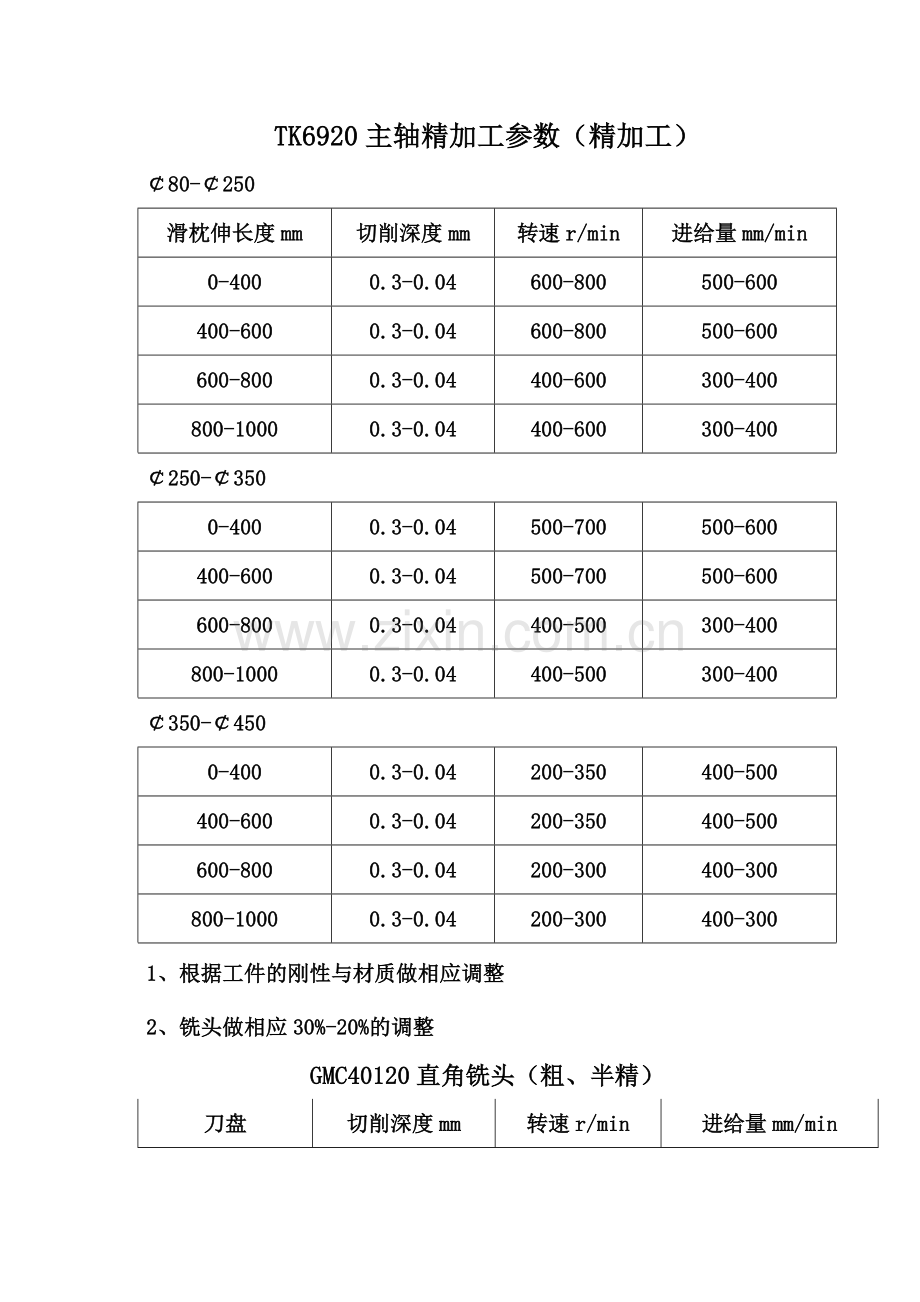

TK6920主轴精加工参数（精加工）
￠80-￠250
滑枕伸长度mm
切削深度mm
转速r/min
进给量mm/min
0-400
0.3-0.04
600-800
500-600
400-600
0.3-0.04
600-800
500-600
600-800
0.3-0.04
400-600
300-400
800-1000
0.3-0.04
400-600
300-400
￠250-￠350
0-400
0.3-0.04
500-700
500-600
400-600
0.3-0.04
500-700
500-600
600-800
0.3-0.04
400-500
300-400
800-1000
0.3-0.04
400-500
300-400
￠350-￠450
0-400
0.3-0.04
200-350
400-500
400-600
0.3-0.04
200-350
400-500
600-800
0.3-0.04
200-300
400-300
800-1000
0.3-0.04
200-300
400-300
1、根据工件的刚性与材质做相应调整
2、铣头做相应30%-20%的调整

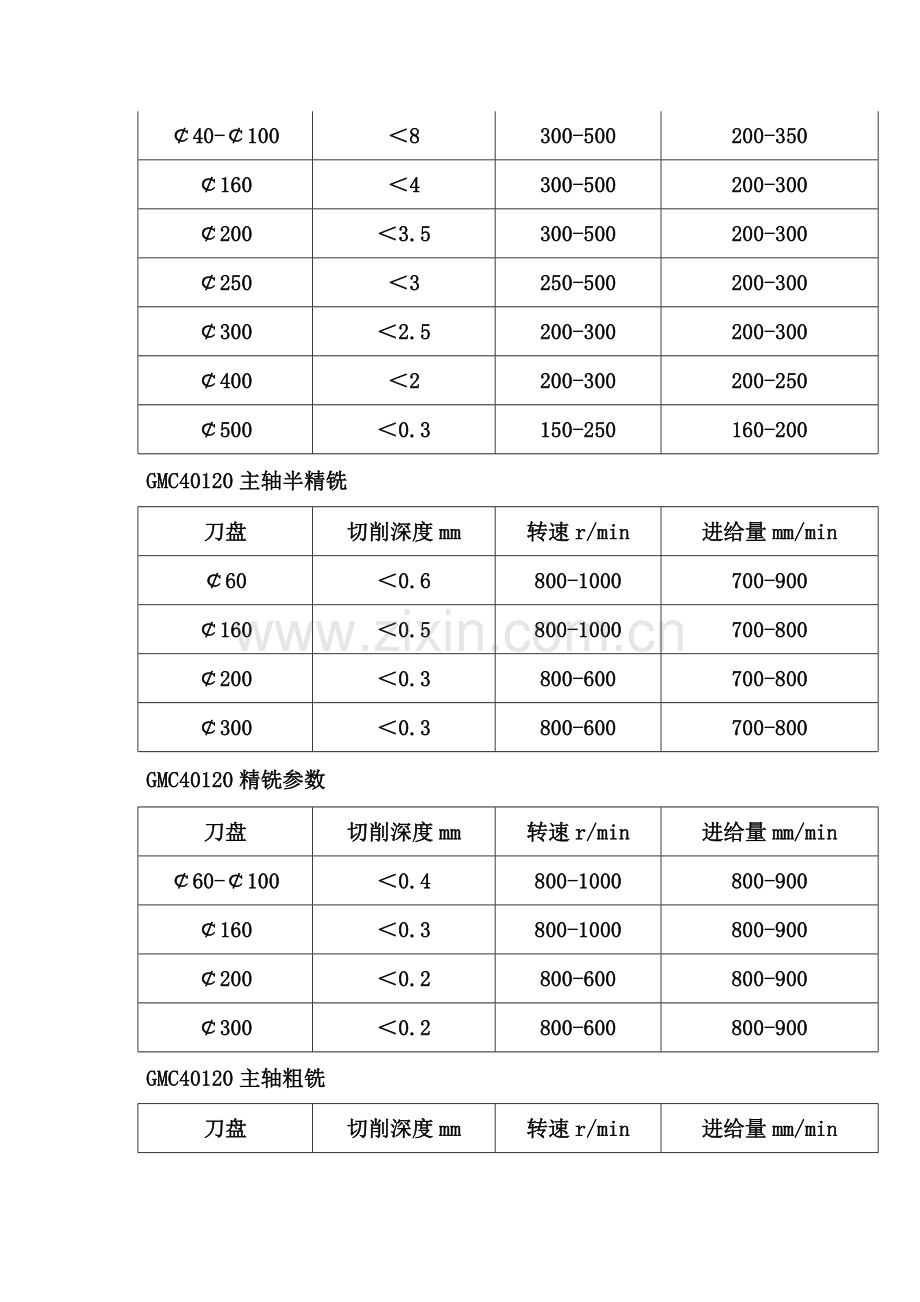

GMC40120直角铣头（粗、半精）
刀盘
切削深度mm
转速r/min
进给量mm/min
￠40-￠100
＜8
300-500
200-350
￠160
＜4
300-500
200-300
￠200
＜3.5
300-500
200-300
￠250
＜3
250-500
200-300
￠300
＜2.5
200-300
200-300
￠400
＜2
200-300
200-250
￠500
＜0.3
150-250
160-200
GMC40120主轴半精铣
刀盘
切削深度mm
转速r/min
进给量mm/min
￠60
＜0.6
800-1000
700-900
￠160
＜0.5
800-1000
700-800
￠200
＜0.3
800-600
700-800
￠300
＜0.3
800-600
700-800
GMC40120精铣参数
刀盘
切削深度mm
转速r/min
进给量mm/min
￠60-￠100
＜0.4
800-1000
800-900
￠160
＜0.3
800-1000
800-900
￠200
＜0.2
800-600
800-900
￠300
＜0.2
800-600
800-900
GMC40120主轴粗铣
刀盘
切削深度mm
转速r/min
进给量mm/min
￠40
7-10
300-600
100-200
￠80-￠90
7
300-500
150-200
￠160
＜5
300-600
200-350
￠200
＜4.5
250-600
200-350
￠250
＜4
250-600
200-350
￠300
＜3.5
250-600
200-350
￠400
＜3
200-500
200-350
￠500
＜0.3
150-400
300-400
GMC40120万向铣头（粗、半精）
刀盘
切削深度mm
转速r/min
进给量mm/min
￠40-￠100
＜4
300-250
200-300
￠160
＜3
300-250
250-350
￠200
＜3
300-250
250-350
￠250
＜3
250-200
250-350
￠300
＜2
200-250
250-350
￠400
＜1.5
200-150
250-350
￠500
＜0.3
150-200
250-350
GMC40120直角、万向铣头精加工
刀盘
切削深度mm
转速r/min
进给量mm/min
￠60-￠100
＜0.5
800-1000
800-900
￠160
＜0.3
800-1000
700-900
￠200
＜0.2
800-1000
700-900
￠300
＜0.1
800-1000
700-900
其中万向铣速可降低30%
说明：多采用逆铣与不对称铣法时，根据工件的刚性与材质以及滑枕长
度与刀盘的直径作相应的调整。此仅供参考意见。

TK6920主轴粗加工参数
￠80-￠250
滑枕长度mm
切削深度mm
转速r/min
进给量mm/min
0-400
6-8
300-600
240-300
400-600
5-6
400-600
240-300
600-800
4-3
400-600
240-300
800-1000
2-1
400-600
180-200
￠250-￠350
0-400
3-4
300-100
150-200
400-600
2-3
300-100
150-200
800-1000
1-2
300-100
150-200
￠350-￠450
0-400
2-3
300-100
150-180
400-600
2-1
300-100
150-100
600-800
2-1
300-100
150-100
用万向铣头时可降低30%-20%的参数用量
TK6920主轴粗镗孔参数
孔径mm
转速r/min
切削深度mm
进给量mm/min
￠50-￠100
100-160
6-10
0.27
￠100-￠200
160-100
6-10
0.27
￠200-￠250
160-80
6-10
0.27
￠250-￠300
120-80
6-10
0.27
￠300-￠400
80-60
6-8
0.27
￠400-￠500
80-60
6-8
0.20
￠500-￠600
80-50
6-8
0.20
TK6920主轴精镗孔参数
孔径mm
切削深度mm
转速r/min
进给量mm/min
￠50-￠100
0.5-0.3
160-120
0.19
￠100-￠200
0.5-0.3
160-120
0.19
￠200-￠250
0.5-0.3
120-100
0.19
￠250-￠300
0.5-0.3
100-180
0.19
￠300-￠400
0.5-0.3
80-60
0.19
￠400-￠500
0.5-0.3
80-60
0.16
￠500-￠600
0.5-0.3
80-50
0.16
1、铣头镗孔时速度与吃刀深度可降30%-20%。
2、应粗糙度高低，工件刚性好坏做相应调整。
棒铣刀主轴铣槽与粗镗孔参数
棒铣刀直径
转速r/min
切削深度mm
进给量mm/min
￠40
200-300
8-10
180-150
￠80-￠90
200-300
40
200-150
1、铣头各参数可降低20%-30%
2、自制普通铣刀可在普通机床的参数上提升20%-30%
说明：1、建议先用逆铣与不对称铣法
2、可根据工件的刚性做相应调整
3、可根据工件的材质与刀具材质做相应调整
