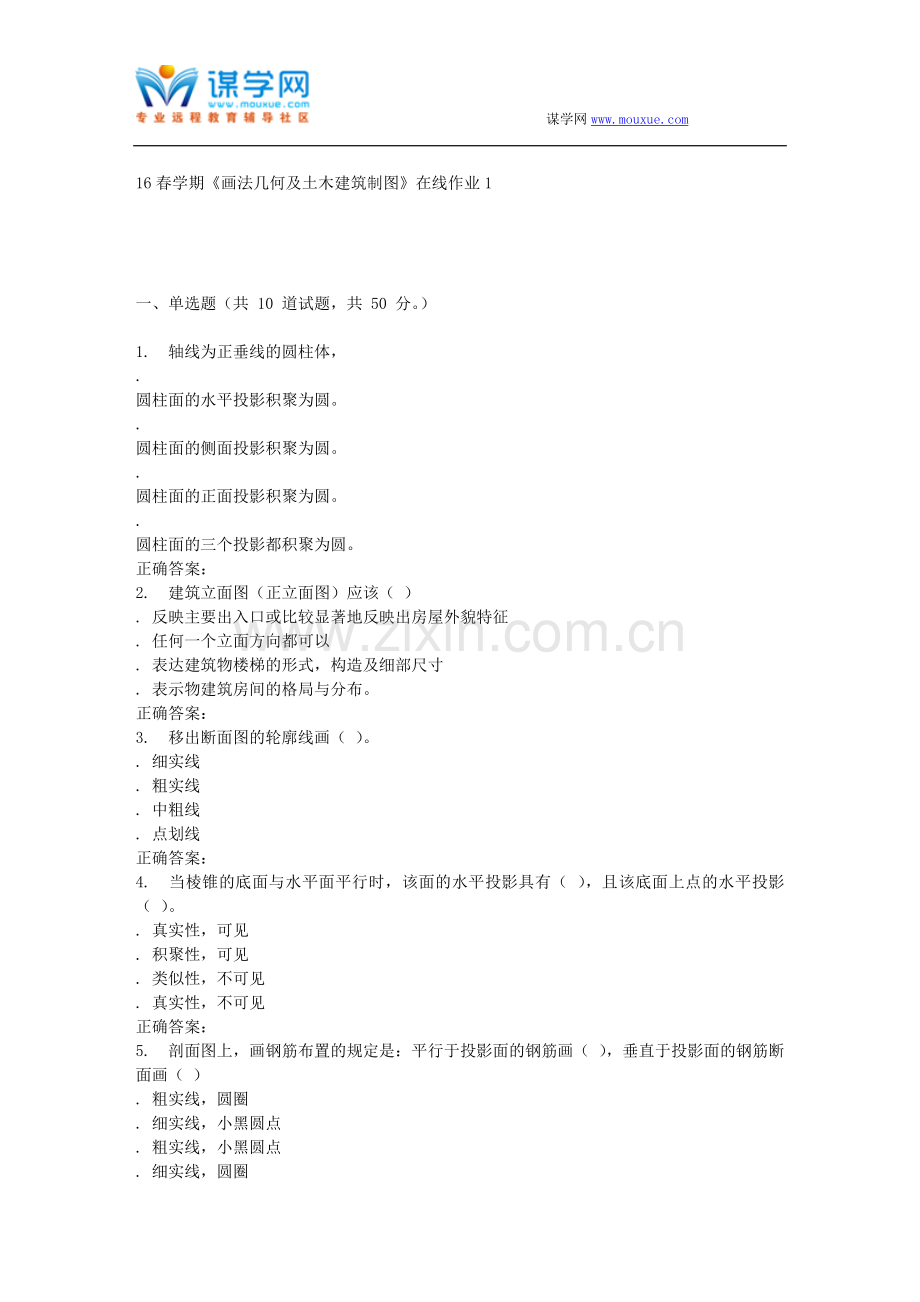

16春学期《画法几何及土木建筑制图》在线作业1

一、单选题（共 10 道试题，共 50 分。）

1. 轴线为正垂线的圆柱体，
.
圆柱面的水平投影积聚为圆。
.
圆柱面的侧面投影积聚为圆。
.
圆柱面的正面投影积聚为圆。
.
圆柱面的三个投影都积聚为圆。
正确答案：
2. 建筑立面图（正立面图）应该（ ）
. 反映主要出入口或比较显著地反映出房屋外貌特征
. 任何一个立面方向都可以
. 表达建筑物楼梯的形式，构造及细部尺寸
. 表示物建筑房间的格局与分布。
正确答案：
3. 移出断面图的轮廓线画（ ）。
. 细实线
. 粗实线
. 中粗线
. 点划线
正确答案：
4. 当棱锥的底面与水平面平行时，该面的水平投影具有（ ），且该底面上点的水平投影（ ）。
. 真实性，可见
. 积聚性，可见
. 类似性，不可见
. 真实性，不可见
正确答案：
5. 剖面图上，画钢筋布置的规定是：平行于投影面的钢筋画（ ），垂直于投影面的钢筋断面画（ ）
. 粗实线，圆圈
. 细实线，小黑圆点
. 粗实线，小黑圆点
. 细实线，圆圈
正确答案：

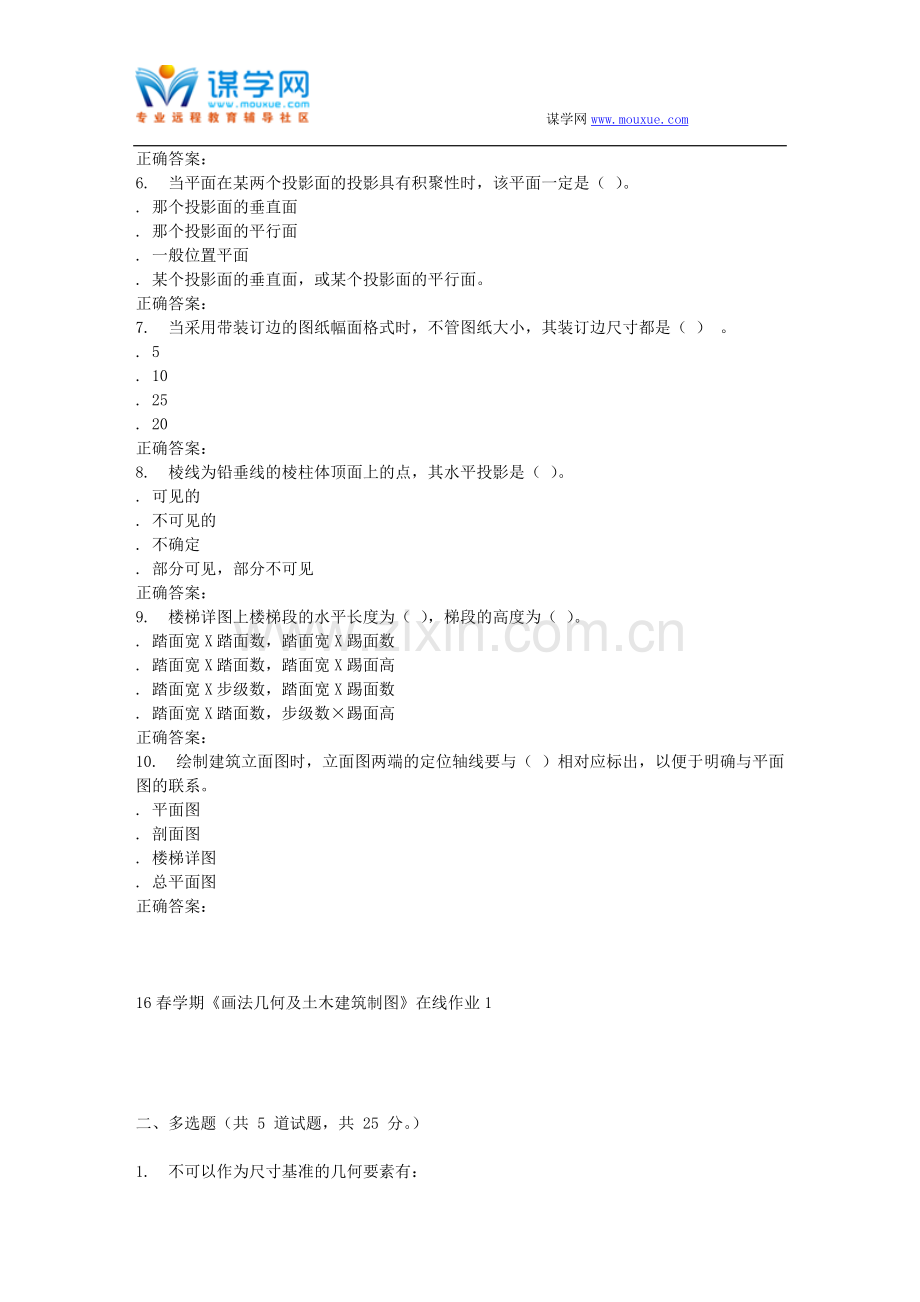

6. 当平面在某两个投影面的投影具有积聚性时，该平面一定是（ ）。
. 那个投影面的垂直面
. 那个投影面的平行面
. 一般位置平面
. 某个投影面的垂直面，或某个投影面的平行面。
正确答案：
7. 当采用带装订边的图纸幅面格式时，不管图纸大小，其装订边尺寸都是（ ） 。
. 5
. 10
. 25
. 20
正确答案：
8. 棱线为铅垂线的棱柱体顶面上的点，其水平投影是（ ）。
. 可见的
. 不可见的
. 不确定
. 部分可见，部分不可见
正确答案：
9. 楼梯详图上楼梯段的水平长度为（ ），梯段的高度为（ ）。
. 踏面宽X踏面数，踏面宽X踢面数
. 踏面宽X踏面数，踏面宽X踢面高
. 踏面宽X步级数，踏面宽X踢面数
. 踏面宽X踏面数，步级数×踢面高
正确答案：
10. 绘制建筑立面图时，立面图两端的定位轴线要与（ ）相对应标出，以便于明确与平面图的联系。
. 平面图
. 剖面图
. 楼梯详图
. 总平面图
正确答案：

16春学期《画法几何及土木建筑制图》在线作业1

二、多选题（共 5 道试题，共 25 分。）

1. 不可以作为尺寸基准的几何要素有：
.
对称面
.
回转轴线
.
回转体的外形线
.
棱锥的锥顶
正确答案：
2. 断面图上应标注的内容有：
. 剖切面的位置
. 剖切编号
. 投射方向
. 断面图名称
正确答案：
3. 在钢筋混凝土结构施工图中，细实线可表示
. 定位轴线
. 尺寸线
. 构件轮廓线
. 可见钢筋
正确答案：
4. 建筑立面图上的内容，主要应反映该建筑的（ ）等。
. 外部造型特征；
. 房屋内部构造、各层之间的联系
. 外立面装修及做法
. 檐口的构造
正确答案：
5. 房屋结构施工图包括：
.
屋面结构平面布置图
. 基础平面布置图
. 楼层平面布置图
. 构件详图
正确答案：

16春学期《画法几何及土木建筑制图》在线作业1

三、判断题（共 5 道试题，共 25 分。）

1. 平面截切圆球在其表面所产生的截交线只有一种形状，即平面曲线圆。
. 错误
. 正确
正确答案：
2. 楼梯平面图中的踏面数与楼梯剖面图中的步级数相等。
. 错误
. 正确
正确答案：
3. 半剖面图中，外形视图与剖面图的分界线必须画细点划线。
. 错误
. 正确
正确答案：
4. 特征投影对组合体读图并不重要。
. 错误
. 正确
正确答案：
5. 当断面图上所注的剖切编号注写在剖切位置线的左侧时，代表投射方向是向右投射的。
. 错误
. 正确
正确答案：
