基准角设计规范 R1.doc

南通超达机械科技有限公司
NanTong Chaoda Machinery and Technology CO.,LTD.

文件编号

基准角设计规范
版本∕版次
A∕0
总页次

生效日期
2009-11-13
制定

审核

核准

一、 工件基准角设计
目的： 为工件在各工序之间流转，以统一的方向去加工。能简单有效地去识别工件的方向。
范围：1、所有非回转类、或异形类的零件
2、左右完全对称的简单零件和回转类零件，不需要基准角。
具体要求：
1、3D图形设计的要求

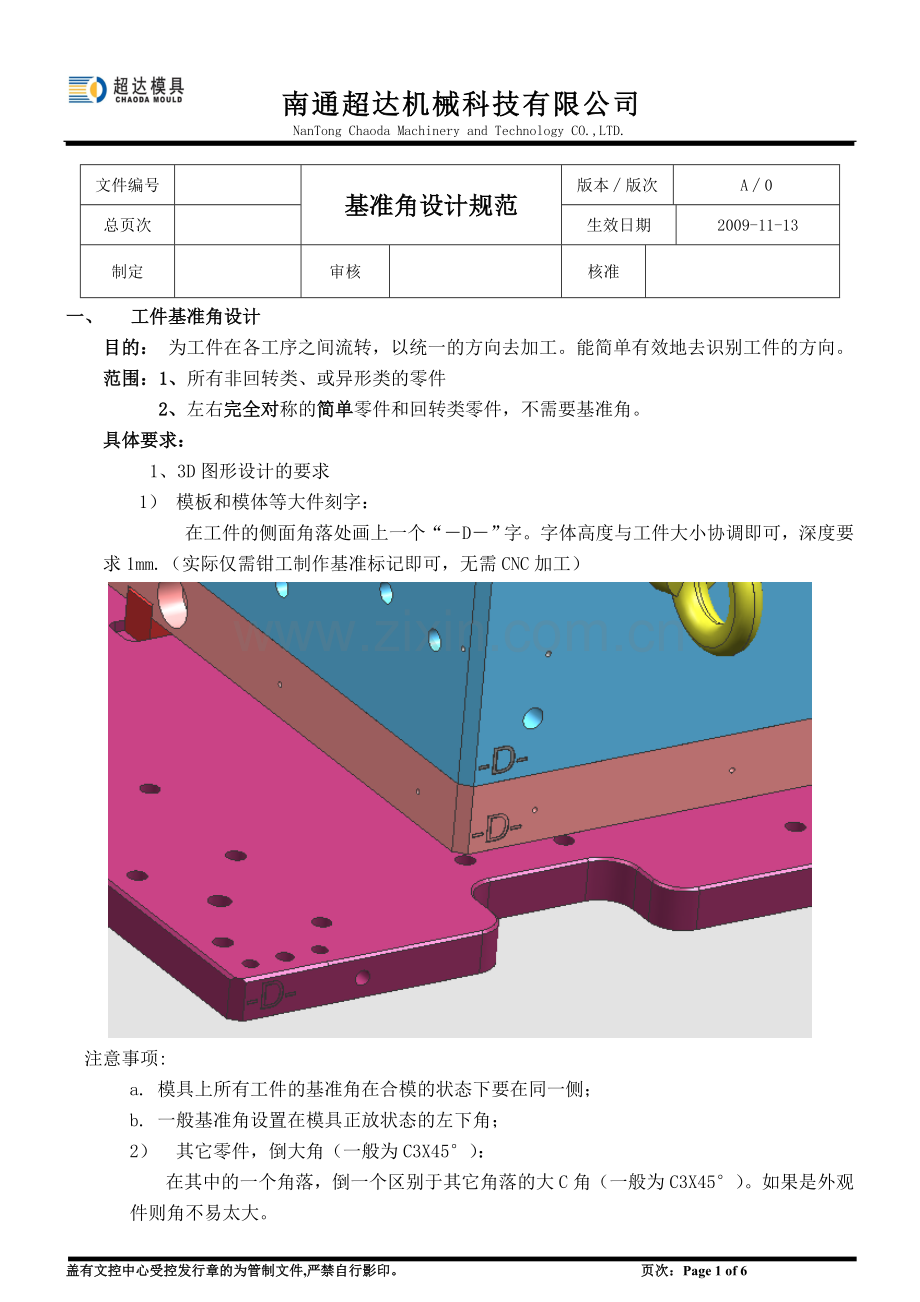

1） 模板和模体等大件刻字：
在工件的侧面角落处画上一个“－D－”字。字体高度与工件大小协调即可，深度要求1mm.（实际仅需钳工制作基准标记即可，无需CNC加工）

注意事项:
a. 模具上所有工件的基准角在合模的状态下要在同一侧；
b. 一般基准角设置在模具正放状态的左下角；
2） 其它零件，倒大角（一般为C3X45°）：
在其中的一个角落，倒一个区别于其它角落的大C角（一般为C3X45°）。 如果是外观件则角不易太大。

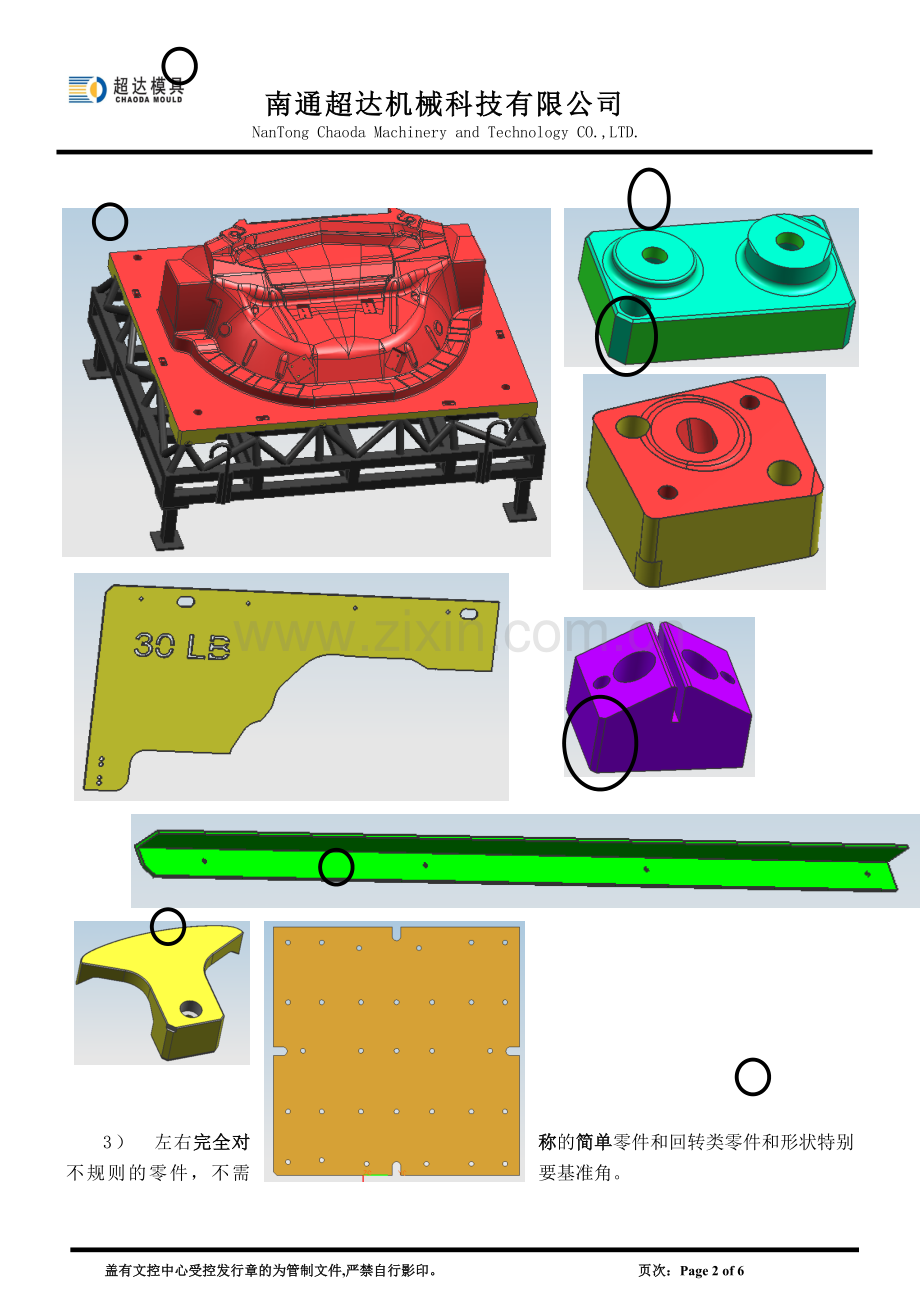

3） 左右完全对称的简单零件和回转类零件和形状特别不规则的零件，不需要基准角。

2、2D图形设计要求
在零件的基准角旁贴上画直角的“基”字，如：

注意事项：
1、 当同一副图上有多个正面图和背面图时，那么在每个正面图和背面图的的基准角上都要贴基准标志。
2、 基准角在2D和3D的所有的图上都要一致，否则造成的后果是零件可能会报废。
3、 基准角与尺寸标注基准可以不一致。如，模体、模板类规则零件，一般是从中心标数的。但要标注基准角到标注中心的尺寸。
4、 补充说明标中心的线的场合：完全对称的零件，近似对称的零件，外形是矩形、圆形、六角形等规则形状的零件，可画中心线。一般零件优先使用从中心线标数。
5、 对于完全不对称的零件要从基准角去标尺寸。
6、 图上基准标识的大小要清晰，高度一般是标准尺寸数字的二倍左右。

3、左右完全对称的简单零件或回转类零件，不需要基准角。如下图：
