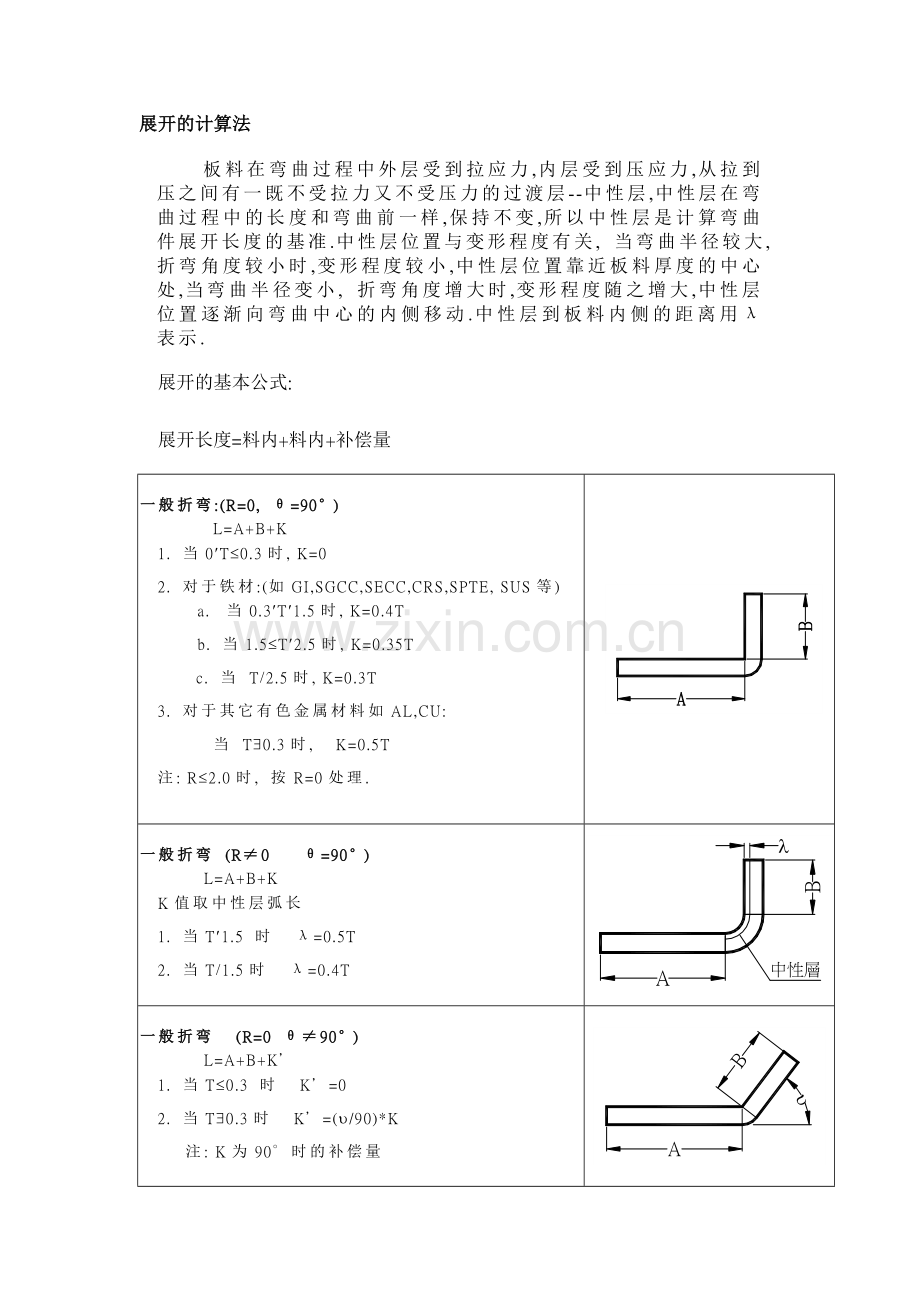

展开的计算法

板料在弯曲过程中外层受到拉应力,内层受到压应力,从拉到压之间有一既不受拉力又不受压力的过渡层--中性层,中性层在弯曲过程中的长度和弯曲前一样,保持不变,所以中性层是计算弯曲件展开长度的基准.中性层位置与变形程度有关, 当弯曲半径较大,折弯角度较小时,变形程度较小,中性层位置靠近板料厚度的中心处,当弯曲半径变小, 折弯角度增大时,变形程度随之增大,中性层位置逐渐向弯曲中心的内侧移动.中性层到板料内侧的距离用λ表示.
展开的基本公式:
展开长度=料内+料内+补偿量
一般折弯:(R=0, θ=90°)
L=A+B+K
1. 当0¢T£0.3时, K=0
2. 对于铁材:(如GI,SGCC,SECC,CRS,SPTE, SUS等)
a. 当0.3¢T¢1.5时, K=0.4T
b. 当1.5£T¢2.5时, K=0.35T
c. 当 T/2.5时, K=0.3T
3. 对于其它有色金属材料如AL,CU:
当 T$0.3时, K=0.5T
注: R£2.0时, 按R=0处理.

一般折弯 (R≠0 θ=90°)
L=A+B+K
K值取中性层弧长
1. 当T¢1.5 时 λ=0.5T
2. 当T/1.5时 λ=0.4T

一般折弯 (R=0 θ≠90°)
L=A+B+K’
1. 当T£0.3 时 K’=0
2. 当T$0.3时 K’=(u/90)*K
注: K为90∘时的补偿量

一般折弯 (R≠0 θ≠90°)
L=A+B+K
1. 当T¢1.5 时 λ=0.5T
2. 当T/1.5时 λ=0.4T
K值取中性层弧长
注: 当R¢2.0, 且用折刀加工时, 则按R=0来计算, A﹑B依倒零角后的直边长度取值

Z折1(直边段差).
1. 当H/5T时, 分两次成型时,按两个90°折弯计算
2. 当H¢5T时, 一次成型, L=A+B+K
K值依附件中参数取值

Z折2(非平行直边段差).
展开方法与平行直边Z折方法相同(如上栏),高度H取值见图示

Z折3(斜边段差).
1. 当H¢2T时
j当θ≦70∘时,按Z折1(直边段差)的方式计算, 即: 展开长度=展开前总长度+K (此时K=0.2)
k当θ>70∘时完全按Z折1(直边段差)的方式计算
2. 当H/2T时, 按两段折弯展开(R=0 θ≠90°).

Z折4(过渡段为两圆弧相切):
1. H≦2T 段差过渡处为非直线段为两圆弧相切展开时,则取两圆弧相切点处作垂线,以保证固定边尺寸偏移以一个料厚处理,然后按Z折1(直边段差)方式展开
2. H>2T,请示后再行处理

抽孔
抽孔尺寸计算原理为体积不变原理,即抽孔前后材料体积不变;一般抽孔 ,按下列公式计算, 式中参数见右图 (设预冲孔为X, 并加上修正系数–0.1):

1. 若抽孔为抽牙孔(抽孔后攻牙), 则S按下列原则取值:
T≦0.5时取S=100%T
0.5<T<0.8时取S=70%T
T≧0.8时取S=65%T
一般常见抽牙预冲孔按附件一取值
2. 若抽孔用来铆合, 则取S=50%T, H=T+T’+0.4 (注: T’是与之相铆合的板厚, 抽孔与色拉孔之间隙为单边0.10~0.15)
3. 若原图中抽孔未作任何标识与标注, 则保证抽孔后内外径尺寸;
4. 当预冲孔径计算值小于1.0时, 一律取1.0

反折压平
L= A+B-0.4T
1. 压平的时候,可视实际的情况考虑是否在折弯前压线,压线位置为折弯变形区中部;
2. 反折压平一般分两步进行
V折30°
反折压平
故在作展开图折弯线时, 须按30°折弯线画, 如图所示:

N折
1. 当N折加工方式为垫片反折压平, 则按 L=A+B+K 计算, K值依附件中参数取值.
2. 当N折以其它方式加工时, 展开算法参见 “一般折弯(R≠0 θ≠90°)”
3. 如果折弯处为直边(H段),则按两次折弯成形计算:L=A+B+H+2K (K=90∘展开系数)

备注:
a.标注公差的尺寸设计值:取上下极限尺寸的中间值作设计标准值.
b.对于方形抽孔和外部包角的展开,其角部的处理方法参照<产品展开工艺处理标准>,其直壁部分按90°折弯展开

附件一:常见展开标准数据
1. 直边段差展开系数

2. N折展开系数

钣金件展开尺寸计算方法 (2008-10-05 19:47:43)
标签：钣金件 b-2 系数 中性面 caxa 教育

只有通用的原理，就是中性面没有变化，但是实际生产过程中一般按经验公式计算
第一种方法是剪一个一百宽的料，用折弯机这一道弯，记住板厚。加减系数便出来了，试三次取中数即可。这是最简便的方法。

可以学习PROE。CAXA软件，哪里有自动展开功能。不过系数还要靠前面试出来。

由公式可以计算，不过不好记，给大家列一个常用系数吧

板厚 系数 （毫米）

1， 1.6-1.8。

1.5， 2.4-2.6。

2.0， 3.3-3.5。

2.5， 4.2-4.5

3.0， 5.0-5.3 。

（系数会随你折弯下摸所用的槽宽的大小变化）仅供参考。

公式的话L=pa/2*r+y*T比较准确。

用 catial三维软件构造，软件本身有展开的功能

展开尺寸-L；折弯角-β；厚度-T；半径-R
1。0°≤β≤90°
L=A+B-2（R+T）+（R+T/3）*（180-β）∏/180
2.β=90°
L=A+B-0.429R-1.47T
3.90°≤β≤150°
L=A+B-2（R+T）tan[(180-β)/2]+(R=T/2)(180-β)∏/180
4.150°≤β≤180°
L=A+B
折  弯  参  数  表
材质        板厚        折弯系数        标准下模        特殊折弯尺寸(最小值)
                                                板厚T        折弯系数        Y因子
铁板                         (SPCC、SECC）        T=0.5        0.9        V4        A=3.0        B=4.5        0.5        0.9        1.0584074
        T=0.8        1.4        V4        A=3.2        B=5        0.8        1.4        0.786504625
        T=1.0        1.7        V6        A=3.5        B=5.4        1        1.7        0.7292037
        T=1.2        1.9        V6        A=4.2        B=6.4        1.2        1.9        0.774336417
        T=1.5        2.5        V8        A=4.8        B=7.3        1.5        2.5        0.619469133
        T=2.0        3.4        V12        A=6        B=9.2        2        3.4        0.51460185
        T=2.5        4.3        V16        A=9.0        B=12.2        2.5        4.3        0.45168148
        T=3.0        5.1        V16        A=9.6        B=12.9        3        5.1        0.4430679
        T=4.0        6.5        V16        A=16.8        B=21.3        4        6.5        0.482300925
                                                                #DIV/0!
铝板（AL）        T=0.5        0.8        V4        A=2.9        B=4.4        0.5        0.8        1.2584074
        T=0.8        1.2        V4        A=3.1        B=4.9        0.8        1.2        1.036504625
        T=1.0        1.6        V6        A=3.3        B=5.3        1        1.6        0.8292037
        T=1.2        1.9        V8        A=3.5        B=5.7        1.2        1.9        0.774336417
        T=1.5        2.3        V8        A=4.7        B=7.2        1.5        2.3        0.752802467
        T=2.0        3.2        V12        A=6        B=9.1        2        3.2        0.61460185
        T=2.5        4.1        V16        A=8.9        B=12.1        2.5        4.1        0.53168148
        T=3.0        5        V16        A=9        B=12.8        3        5        0.476401233
        T=4.0        6.3        V16        A=16.5        B=21.2        4        6.3        0.532300925
                                                                #DIV/0!
铜板(CU)        T=0.5        0.8        V4        A=2.9        B=4.4        0.5        0.8        1.2584074
        T=0.8        1.3        V4        A=3.2        B=5.0        0.8        1.3        0.911504625
        T=1.0        1.7        V6        A=3.4        B=5.4        1        1.7        0.7292037
        T=1.2        2        V8        A=3.5        B=5.8        1.2        2        0.691003083
        T=1.5        2.3        V8        A=4.7        B=7.2        1.5        2.3        0.752802467
        T=2.0        3.3        V12        A=6        B=9.2        2        3.3        0.56460185
        T=2.5        4.2        V16        A=8.6        B=12.2        2.5        4.2        0.49168148
        T=3.0        5        V16        A=9        B=12.8        3        5        0.476401233
        T=4.0        6.3        V16        A=16.5        B=21.2        4        6.3        0.532300925
