单片机实验例程(闪烁灯、模拟开关灯等).pdf

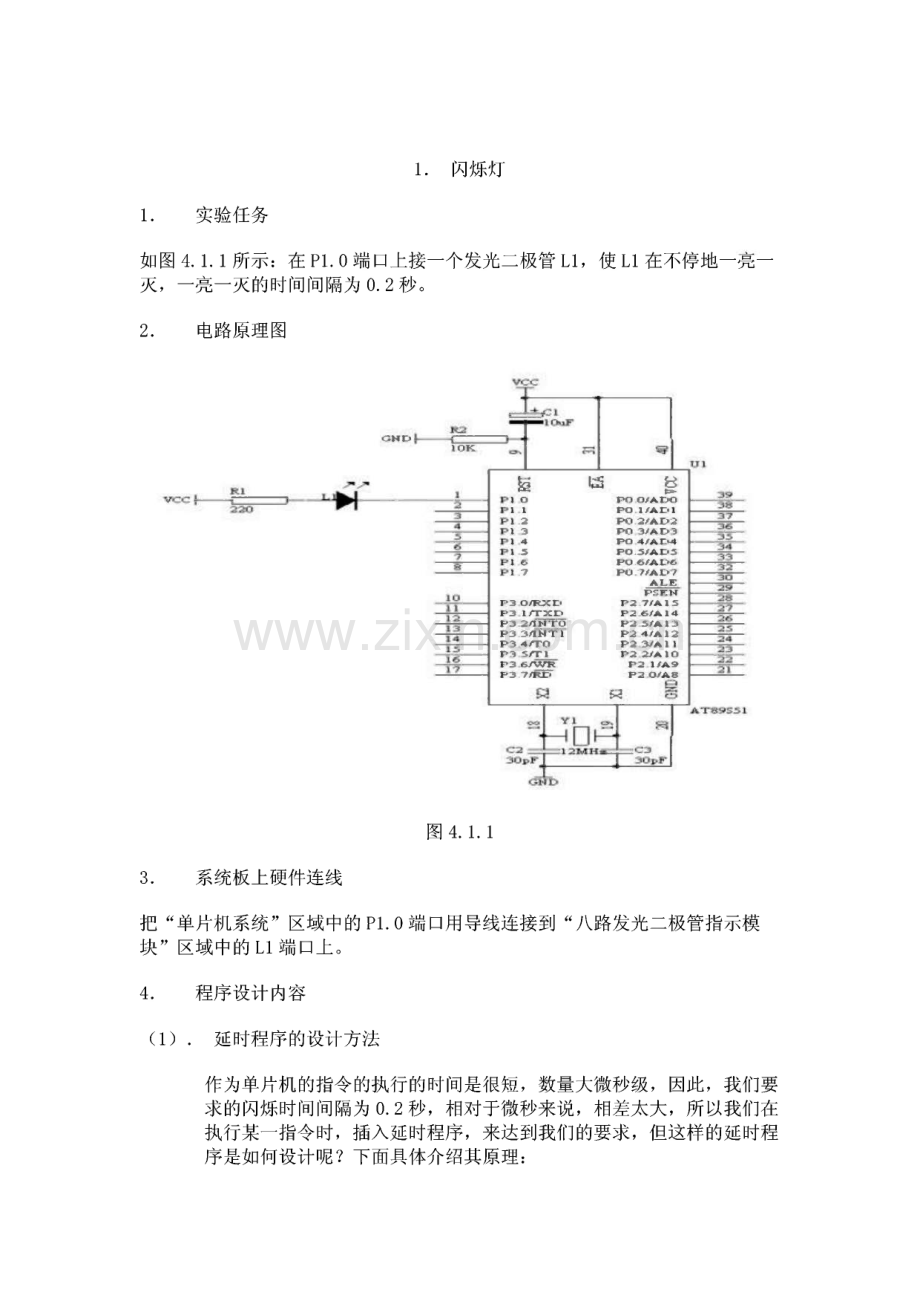

1.实验任务1.闪烁灯如图4.1.1所示：在PLO端口上接一个发光二极管L1,使L1在不停地一灵一 灭，一亮一灭的时间间隔为0.2秒。2.电路原理图UZDIOK后 Q12345.&.7 11111111P3 O/RXE*P3 1/TXD P3 2/IFTT6 P3.34PTT P3 4/TO P3 S/T1 P3 6JWR P3.7/R125 誉PO O/AEMD PO 1/AD1 P32，A8 PO 3/AD3 FO 4/A44 FO.5/AD5PO HA 06 PO 7/AD 7ALE PSKMP2 7/A15 P2 6/A 1 4 PN i/A 1 3P2 A，A】2 P2 3yA 1 1 P2 2/A 1 OP2 1/A9 P2 O/A8口图 4.1.13.系统板上硬件连线把“单片机系统”区域中的PLO端口用导线连接到“八路发光二极管指示模 块”区域中的L1端口上。4.程序设计内容(1).延时程序的设计方法作为单片机的指令的执行的时间是很短，数量大微秒级，因此，我们要 求的闪烁时间间隔为0.2秒，相对于微秒来说，相差太大，所以我们在 执行某一指令时，插入延时程序，来达到我们的要求，但这样的延时程 序是如何设计呢？下面具体介绍其原理：如图4.1.1所示的石英晶体为12MHz,因此，1个机器周期为1微秒机器周期微秒MOV R6,#20 2个机器周期 2因此，上面的延时程序时间为10.002ms。DI:MOV R7,#248 2个机器周期22+2X248=498 20 XDJNZ R7,$2个机器周期2X248498DJNZ R6,D1 2个机器周期2X20=4010002由以上可知，当 R6=10、R7=248 时，延时 5ms,R6=20、R7=248 时，延时10ms,以此为基本的计时单位。如本实验要求0.2秒=200ms,10ms XR5=200ms,则R5=20,延时子程序如下：DELAY:MOV R5,#20DI:MOV R6,#20D2:MOV R7,#248DJNZ R7,$DJNZ R6,D2DJNZ R5,DIRET（2）.输出控制如图1所示，当PL 0端口输出高电平，即PL 0=1时，根据发光二极管 的单向导电性可知，这时发光二极管L1熄灭；当PL0端口输出低电平,即P1.0=0时,发光二极管L1亮;我们可以使用SETB P1.0指令使P1.0 端口输出高电平，使用CLR PL0指令使PL0端口输出低电平。5.程序框图延时0.2秒图4.L26.汇编源程序ORG 0START:CLR Pl.0LCALL DELAYSETB Pl.0LCALL DELAYLJMP STARTDELAY:MOV R5,#20;延时子程序，延时0.2秒DI:MOV R6,#20D2:MOV R7,#248DJNZ R7,$DJNZ R6,D2DJNZ R5,D1RETEND7.C语言源程序#include sbit Ll=PrO;void delay02s(void)/延时 0.2 秒子程序(unsigned char i,j,k;for(i=20;i0;i-)for(j=20;j0;j)for(k=248;k0;k-);void main(void)(while(1)Ll=0;delay02s();Ll=l;delay02s();2.模拟开关灯1.实验任务如图4.2.1所示，监视开关K1（接在P3.0端口上），用发光二极管L1（接 在单片机PLO端口上）显示开关状态，如果开关合上，L1亮，开关打开，L1熄灭。2.电路原理图:二；二；2”：由二；-*-!c ci?i-i co c i-i8V/0 Zd 6 n Zd O I V R Z d 二 W C Z d z w q z d mud u Nd nd 此崽TIVL 2 F 0 a 9GVJ9 0d cav/cod awq od iav/m od z a v#od o w o odX2Rnmd g9 md 11/sgd 01/qEd L T h n q*pLhnK O X I H md O X M O m d图 4.2.13.系统板上硬件连线（1）.把“单片机系统”区域中的PLO端口用导线连接到“八路发光二极管指示模 块”区域中的L1端口上；（2）.把“单片机系统”区域中的P3.0端口用导线连接到“四路拨动开关”区域中的 K1端口上；4.程序设计内容(1).开关状态的检测过程单片机对开关状态的检测相对于单片机来说，是从单片机的P3.0端口输入信号,而输入的信号只有高电平和低电平两种，当拨开开关K1拨上去，即输入高电平,相当开关断开，当拨动开关K1拨下去，即输入低电平，相当开关闭合。单片机 可以采用JB BIT,REL或者是JNB BIT,REL指令来完成对开关状态的检测即 可。(2).输出控制如图3所示，当PLO端口输出高电平，即PL 0=1时，根据发光二极管的单向 导电性可知，这时发光二极管L1熄灭；当PL0端口输出低电平，即PL0=0 时，发光二极管L1亮；我们可以使用SETB PL0指令使PL0端口输出高电平,使用CLR PL0指令使PL0端口输出低电平。5.程序框图图 4.2.26.汇编源程序ORG 00H START:JB P3.0,LIG CLR Pl.0SJMP START LIG:SETB Pl.0 SJMP START END7.C语言源程序 ftinclude sbit Kl=P30;sbit L1=P1 0;void main(void)(while(1)if(Kl=0)Ll=0;灯亮elseLl=l;灯灭3.多路开关状态指示1.实验任务如图4.3.1所示，AT89S51单片机的Pl.0-P1.3接四个发光二极管L1-L4,Pl.4-P1.7接了四个开关K1-K4,编程将开关的状态反映到发光二极管上。（开关闭合，对应的灯亮，开关断开，对应的灯灭）。2.电路原理图X2怛C SdEd W S E dU H S ndOINUZ SdanIdnL 2 L Od9 0 V q od s a v x od a w q odm e w sodZ O V K o d modOQS od图 4.3.13.系统板上硬件连线(1.把“单片机系统”区域中的PLOPL3用导线连接到“八路发光二 极管指示模块”区域中的LIL4端口上；(2.把“单片机系统”区域中的PL 4P1.7用导线连接到“四路拨动开 关”区域中的KIK4端口上；4.程序设计内容(1.开关状态检测对于开关状态检测，相对单片机来说，是输入关系，我们可轮流检测每个开关状 态，根据每个开关的状态让相应的发光二极管指示，可以采用JB Pl.X,REL 或JNB Pl.X,REL指令来完成；也可以一次性检测四路开关状态，然后让其指 示，可以采用MOV A,Pl指令一次把Pl端口的状态全部读入，然后取高4位的 状态来指示。(2.输出控制根据开关的状态，由发光二极管LIL4来指示，我们可以用SETB PLX和CLR pi.x指令来完成，也可以采用mov pi,#nnxxxxB方法一次指示。5.程序框图读P1 口数据到Acc中Acc内容右移4次Acc内容与F0H相或Acc内容送入P1 口图 4.3.26.方法一（汇编源程序）ORG 00HSTART:MOV A,PlANL A,#OFOHRR ARR ARR ARR AORI A,#OFOHMOV Pl,ASJMP STARTEND7.方法一（C语言源程序）#include unsigned char temp;void main(void)|while(1)temp=Pl4;temp=temp|OxfO;Pl=temp;8.方法二(汇编源程序)ORG OOHSTART:JB Pl.4,NEXT1CLR Pl.0SJMP NEX1NEXT1:SETB Pl.0NEX1:JB Pl.5,NEXT2CLR Pl.1SJMP NEX2NEXT2:SETB Pl.1NEX2:JB Pl.6,NEXT3CLR Pl.2SJMP NEX3NEXT3:SETB Pl.2NEX3:JB Pl.7,NEXT4CLR Pl.3SJMP NEX4NEXT4:SETB Pl.3NEX4:SJMP STARTEND9.方法二(C语言源程序)#include void main(void)|while(1)if(Pl_4=0)Pl_0=0;elseP1_O=1;if(Pl_5=0)P1_1=O;elseif(Pl_6=0)(Pl_2=0;else(Pl_2=l;if(Pl_7=0)Pl_3=0;else(Pl_3=l;)4.广告灯的左移右移1.实验任务做单一灯的左移右移，硬件电路如图4.4.1所示，分别接在单片机的PLOPL7接口上，输出“0”时 P1.0一Pl.1-PL 2-P1.3一-P1.7-PL 6-八个发光二极管LIL8 时，发光二极管亮，开始 一PL0亮，重复循环。2.电路原理图vccVCC i3ag丁;R7丁oo3OpF3OpF678,Y1 6I 二C2.12MHgL.C3O&P1 0PO O/ADOPl 1PO 1/ADIP1.2PO.2/AD2P1.3P0.3/AD3P1 4PO 4/AD4P1 5PO 5/AD5P1 6PO 6/AD6P1 7PO 7/AD7ALEPSENP3 CVRXDP2.7/A15P3 1/TXDP2.6/A14P3 2/INTQP2 5/A13P3 34NT)P2 4/A12P3 4ZT0P2 3/A11P3 5TT1P2 2/A10P3.6/WRP2 1/A9P3.7/RD-P2.O/A8R口 5图 4.4.13.系统板上硬件连线把“单片机系统”区域中的Pl.0-P1.7用8芯排线连接到“八路发光二极管指 示模块”区域中的L1-L8端口上，要求：P1.0对应着LI,Pl.1对应着L2,PL7对应着L8o4.程序设计内容我们可以运用输出端口指令MOV Pl,A或MOV Pl,#DATA,只要给累加器 值或常数值，然后执行上述的指令，即可达到输出控制的动作。每次送出的数据是不同，具体的数据如下表1所示：Pl.7Pl.6Pl.5Pl.4Pl.3Pl.2Pl.1Pl.0说明L8L7L6L5L4L3L2LI11111110LI亮11111101L2亮11111011L3凫11110111L4亮11101111L5亮表111011111L6亮10111111L7亮01111111L8元图 4.4.26.汇编源程序 ORG 0START:MOV R2,#8 MOV A,#OFEH SETB CLOOP:MOV Pl,A LCALL DELAY RLC ADJNZ R2,LOOP MOV R2,#8 LOOP1:MOV Pl,A LCALL DELAY RRC ADJNZ R2,LOOP1LJMP STARTDELAY:MOV R5,#20;DI:MOV R6,#20 D2:MOV R7,#248 DJNZ R7,$DJNZ R6,D2 DJNZ R5,DIRET END7.C语言源程序#include unsigned char i;unsigned char temp;unsigned char a,b;void delay(void)(unsigned char m,n,s;for(m=20;m0;m-)for(n=20;n0;n-)for(s=248;s0;s-);void main(void)while(1)temp=0 xfe;Pl=temp;delay();for(i=l;i8;i+)(a=temp(8-i);Pl=a|b;delay();for(i=l;ii;b=temp(8-i);Pl=a|b;delay();5.广告灯（利用取表方式）1.实验任务 利用取表的方法，使端口 P1做单一灯的变化：左移2次，右移2次，闪烁2次(延时的时间0.2秒)。2.电路原理图lOuFVCCGND卜R1P3 CVRXD P3.1/TXDP3 2HNTOP3 3/INT1P3 4/T0P3.5/T1P3 6/WRP3 7/Rn-788 A PO O/ADO PO 1/AD1 PO 2/AD2 PO 3/AD3 PO.4/AD4 PO 5/AD5 PO 6/AD6 PO.7/AD7 ALE PSEN P2 7/A15 P2.6/A14 P2.5/A13 P2 4/A12 P2 3/A1 1 P2 2/A1O P2.1/A9 P2 O/A8,二；OO Y I _ 6一,T口C2：12MH3OpFC3 3OpFts艮图 4.5.13.系统板上硬件连线把“单片机系统”区域中的Pl.0-P1.7川8芯排线连接到“八路发光二极 管指示模块”区域中的LIL8端口上，要求：P1.0对应着LI,P1.1对应 着L2,P1.7对应着L8。4.程序设计内容在用表格进行程序设计的时候，要用以下的指令来完成(1).利用MOV DPTR,#DATA16的指令来使数据指针寄存器指到表的开 头。(2).利用MOVC A,A+DPTR的指令，根据累加器的值再加上DPTR的 值，就可以使程序计数器PC指到表格内所要取出的数据。因此，只要把控制码建成一个表，而利用MOVC A,A+DPTR做取码的操作,就可方便地处理一些复杂的控制动作，取表过程如下图所示：5.程序框图图 4.5.26.汇编源程序ORG 0START:MOV DPTR,STABLELOOP:CLR AMOVC A,A+DPTRCJNE A,#01H,LOOP1JMP STARTLOOP1:MOV Pl,AMOV R3,#20LCALL DELAYINC DPTRJMP LOOPDELAY:MOV R4,#20DI:MOV R5,#248DJNZ R5,$DJNZ R4,D1DJNZ R3,DELAYRETTABLE:DB OFEH,OFDH,OFBH,0F7HDB OEFH,ODFH,OBFH,07FHDB OFEH,OFDH,OFBH,0F7HDB OEFH,ODFH,OBFH,07FHDB 07FH,OBFH,ODFH,OEFHDB 0F7H,OFBH,OFDH,OFEHDB 07FH,OBFH,ODFH,OEFHDB 0F7H,OFBH,OFDH,OFEHDB OOH,OFFH,OOH,OFFHDB O1HEND7.C语言源程序include unsigned char code table=0 xfe,Oxfd,Oxfb,0 xf7,Oxef,Oxdf,Oxbf,0 x7f,Oxfe,Oxfd,Oxfb,0 xf7,Oxef,Oxdf,Oxbf,0 x7f,0 x7f,Oxbf,Oxdf,Oxef,0 xf7,Oxfb,Oxfd,Oxfe,0 x7f,Oxbf,Oxdf,Oxef,0 xf7,Oxfb,Oxfd,Oxfe,OxOO,Oxff,0 x00,Oxff,0 x01;unsigned char i;void delay(void)(unsigned char m,n,s;for(m=20;m0;m-)for(n=20;n0;n-)for(s=248;s0;s一);)void main(void)(while(1)if(tablei!=0 x01)Pl=table i;i+；delay();else i=0;6.报警产生器1.实验任务川P1.0输出IKHz和500Hz的音频信号驱动扬声器，作报警信号，要求IKHz 信号响100ms,500Hz信号响200ms，交替进行，PL 7接一开关进行控制，当 开关合上响报警信号，当开关断开告警信号停止，编出程序。2.电路原理图C14NDX1 G gsozd n，FC V K Zd*w 9 z d nd ulTfL2F od K w g o d saws s od n a wod ZQWZod【a w od OQWOod奋Q m L E d 彦；d E nd 营E d LLNU6 Ed alNL-z nd Qe-3 X 0 Ed图 4.6.13.系统板上硬件连线(1.把“单片机系统”区域中的PLO端口用导线连接到“音频放大模块”区域中的SPK IN端口上；(2.在“音频放大模块”区域中的SPK OUT端口上接上一个8欧的或者是 16欧的喇叭；(3.把“单片机系统”区域中的PL7/RD端口用导线连接到“四路拨动开 关”区域中的K1端口上；4.程序设计内容(1.信号产生的方法500Hz信号周期为2ms,信号电平为每1ms变反1次，IKHz的信号周 期为1ms,信号电平每500us变反1次；5.程序框图图 4.6.26.汇编源程序 FLAG BIT OOH ORG OOHSTART:JB Pl.7,START JNB FLAG,NEXT MOV R2,#200 DV:CPL P1.0 LCALL DELY500 LCALL DELY500 DJNZ R2,DV CPL FLAGNEXT:MOV R2,#200 DVI:CPL P1.0 LCALL DELY500 DJNZ R2,DVI CPL FLAG SJMP STARTDELY500:MOV R7,#250 LOOP:NOP DJNZ R7,LOOP RETEND7.C语言源程序#include ftinclude bit flag;unsigned char count;void dely500(void)(unsigned char i;for(i=250;i0;i)_nop_();void main(void)(while(1)if(Pl 7=0)for(count=200;count0;count一)P1_O=P1_O;dely500();for(count=200;count0;count-)P1_O=P1_O;dely500();dely500()；7.I/O并行口直接驱动LED显示1.实验任务如图13所示，利用AT89S51单片机的P0端口的PO.0-P0.7连接到一个共阴数 码管的a-h的笔段上，数码管的公共端接地。在数码管上循环显示0 9数字,时间间隔0.2秒。2.电路原理图VCC 工GND卜1OKcn5 6 T 810 1112 T3 1415】百1 7P3 O/RXD P3 1/TXD P3.2/fNT0 P3.3/INTT P3.4/T0 P3.5/T1 P3.6/WR P3 7/RD-只E 8 APO.O/ADO PO 1/AD1 PO 2/AD2 PO 3/AD3 PO 4/AD4 P0.5/AD5 P0.6/AD6 P0.7/AD7ALEPSEN P2.7/A15 P2 6/A14 P2 5/A13 P2.4/A12 P2.3/A11 P2.2/A10 P2.1/A9 P2 0/A8 D 及:V O导UIAT89s51国自8%日C2ZZ 30pFY1 6T三 I12MH=C330pF二3图 4.7.13.系统板上硬件连线把“单片机系统”区域中的PO.O/ADO-PO.7/AD7端口用8芯排线连接到“四路 静态数码显示模块”区域中的任一个数码管的ah端口上；要求：PO.O/ADO与 a相连,PO.1/AD1与b相连,PO.2/AD2与c相连,PO.7/AD7与h相连。4.程序设计内容(1.LED数码显示原理七段LED显示器内部由七个条形发光二极管和一个小圆点发光二极管组成，根 据各管的极管的接线形式，可分成共阴极型和共阳极型。LED数码管的g%七个发光二极管因加正电压而发亮，因加零电压而不以发亮，不同亮喑的组合就能形成不同的字形，这种组合称之为字形码，下面给出共阴极 的字形码见表2“0”3FH“8”7FH06H“9”6FH“2”5BH“A”77H“3”4FH“b”7CH“4”66H“C”39H“5”6DH“d”5EH“6”7DH“E”79H“7”07H“F”71H(2.由于显示的数字0 9的字形码没有规律可循，只能采用查表的方式来完 成我们所需的要求了。这样我们孽着数字0 9的顺序，把每个数字的笔段代码 按顺序排好！建立的表格如下所示：TABLE DB 3FH,06H,5BH,4FH,66H,6DH,7DH,07H,7FH,6FH5.程序框图图 4.7.26.汇编源程序 0RG 0START:MOV RI,#00H NEXT:MOV A,RI MOV DPTR,#TABLE MOVC A,A+DPTR MOV P0,A LCALL DELAY INC RICJNE RI,#10,NEXT LJMP STARTDELAY:MOV R5,#20 D2:MOV R6,#20 DI:MOV R7,#248DJNZ R7,$DJNZ R6,D1DJNZ R5,D2RETTABLE:DB 3FH,06H,5BH,4FH,66H,6DH,7DH,07H,7FH,6FHEND7.C语言源程序ttinclude unsigned char code table =0 x3f,0 x06,0 x5b,0 x4f,0 x66,0 x6d,0 x7d,0 x07,0 x7f,0 x6f;unsigned char dispcount;void delay02s(void)unsigned char i,j,k;for(i=20;i0;i-)for(j=20;j0;j)for(k=248;k0;k-);void main(void)while(1)(for(dispcount=0;dispcount10;dispcount+)P0=tabledispcount;delay02s();8.按键识别方法之一1.实验任务每按下一次开关SP1,计数值加1,通过AT89s51单片机的P1端口的P1.0到P1.3 显示出其的二进制计数值。2.电路原理图P3 O/RXD P3 1m P3 24NT0 P3 3/INT1 P3 4/TO P3 57T1 P3 6/WR P3 7/RDa0 12.34567PPPPPPPP昌8 A PO O/ADO PO 1/AD1 PO 2/AD2 PO 3/AD3 PO 4/AD4 PO 5/AD5 PO 6/AD6 PO 7/AD7/H-E PSEN P2 7/A15 P2 6/A14 P2 5/A13 P2 4/A12 P2 3/A1 1 P2 2/A10 P2.1/A9 P2 O/A8C2-,；12MHz30pF _二 ND图 4.8.13.系统板上硬件连线(1.把“单片机系统”区域中的P3.7/RD端口连接到“独立式键盘”区域中的 SP1端口上；(2.把“单片机系统”区域中的PL0PL 4端口川8芯排线连接到“八路发 光二极管指示模块”区域中的“LIL8”端口上；要求，PL0连接到L1,PL1连接到L2,PL2连接到L3,PL3连接到L4上。4.程序设计方法(1.其实，作为一个按键从没有按下到按下以及释放是一个完整的过程，也就是说，当我们按下一个按键时，总希望某个命令只执行一次，而 在按键按下的 过程中，不要有干扰进来，因为，在按下的过程中，一旦有干扰过来，可能造成误触发过程，这并不是我们所想要的。因 此在按键按下的时候，图 4.8.2要把我们手上的干扰信号以及按键的机械接触等干扰信号给滤除掉，一般情况 下，我们可以采用电容来滤除掉这些干扰信号，但实际上，会增加硬件成本及硬 件电路的体积，这是我们不希望，总得有个办法解决这个问题，因此我们可以采 用软件滤波的方法去除这些干扰信号，一般情况下，一个按键按下的时候，总是在按下的时刻存在着一定的干扰 信号，按下之后就基本上进入了稳定的状态。具体的一从图中可以看出，我们在程序设计时，从按键被识别按下个按键从按下到释放的 全过程的信号图如上图所示：之后，延时5ms以上，从而避开了干扰信号区域，我们再来检测一次，看按键是否真得已经按下，若真得已经按下，这时肯定输出 为低电平，若这时检测到的是高电平，证明刚才是由于干扰信号引起的误触发，CPU就认为是误触发信号而舍弃这次的按键识别过程。从而提高了系统的可靠 性。由于要求每按下一次，命令被执行一次，直到下一次再按下的时候，再执行一次 命令，因此从按键被识别出来之后，我们就可以执行这次的命令，所以要有一个 等待按键释放的过程，显然释放的过程，就是使其恢复成高电平状态。(1.对于按键识别的指令，我们依然选择如下指令JB BIT,REL指令是用 来检测BIT是否为高电平，若BIT=1,则程序转向REL处执行程序，否则就继续向下执行程序。或者是JNB BIT,REL指令是用来检测 BIT是否为低电平，若BIT=O,则程序转向REL处执行程序，否则就 继续向下执行程序。(2.但对程序设计过程中按键识别过程的框图如右图所示:图 4.8.35.程序框图图 4.8.46.汇编源程序ORG 0START:MOV RI,#00H;初始化RI为0,表示从0开始计数MOV A,RI;CPL A;取反指令MOV Pl,A;送出Pl端口由发光二极管显示REL:JNB P3.7,REL;判断 SP1 是否按下LCALL DELAY 10MS;若按下，则延时10ms左右 JNB P3.7,REL;再判断SP1是否真得按下 INC RI;若真得按下，则进行按键处理，使 MOV A,R1;计数内容加1,并送出P1端口由 CPL A;发光二极管显示 MOV Pl,A;JNB P3.7,$;等待 SP1 释放SJMP REL;继续对KI按键扫描DELAY10MS:MOV R6,#20;延时 10ms 子程序 LI:MOV R7,#248 DJNZ R7,$DJNZ R6,LI RETEND7.C语言源程序#include unsigned char count;void delaylOms(void)(unsigned char i,j;for(i=20;i0;i-)for(j=248;j0;j);void main(void)(while(1)if(P3_7=0)delaylOms();if(P3_7=0)count+;if(count=16)count=0;Pl=count;while(P3_7=0);9.一键多功能按键识别技术1.实验任务如图4.9.1所示，开关SP1接在P3.7/RD管脚上，在AT89s51单片机的P1端口 接有四个发光二极管，上电的时候，L1接在PL0管脚上的发光二极管在闪烁，当每一次按下开关SP1的时候，L2接在Pl.1管脚上的发光二极管在闪烁，再按 下开关SP1的时候，L3接在P1.2管脚上的发光二极管在闪烁，再按下开关SP1 的时候，L4接在PL 3管脚上的发光二极管在闪烁，再按下开关SP1的时候，又 轮到L1在闪烁了，如此轮流下去。2.电路原理图3,、VCClOuF廿 U1盘 0 12-3,4567 11111111 pp PPPPPPP3 O/RXDP3 1/TXDP3 2/tNTOP3 3/fRTTP3 4/TOP3 3mP3 6/WRP3 7/RDI含 8A PO O/ADO PO 1/AD1 PO 2/AD2 PO 3/AD3 PO 4/AD4 PO 5/AD5 PO 6/AD PO 7/AD7 ALE PSEN P2 7/A 1 S P2 6/A 14 P2 5/A 1 3 P2 4/A 1 2 P2 3/A1 1 P2 2/A1O P2 1/A9 P2 O/A8DX rJGZD图 4.9.13.系统板上硬件连线(1.把“单片机系统”区域中的P3.7/RD端口连接到“独立式键盘”区域中的SP1端口上；(2.把“单片机系统”区域中的PLOPL4端口用8芯排线连接到“八路发光二极管指示模块”区域中的“LIL8”端口上；要求,PLO连接到LI,PL1连接到L2,P1.2连接到L3,PL 3连接到 L4o4.程序设计方法(1.设计思想由来在我们生活中，我们很容易通过这个叫张三，那个叫李四，另外一个是王五；那 是因为每个人有不同的名子，我们就很快认出，同样，对于要通过一个按键来识 别每种不同的功能，我们给每个不同的功能模块用不同的ID号标识，这样，每 按下一次按键，ID的值是不相同的，所以单片机就很容易识别不同功能的身份 了。(2.设计方法从上面的要求我们可以看出，L1到L4发光二极管在每个时刻的闪烁的时间是受 开关SP1来控制，我们给L1到L4闪烁的时段定义出不同的ID号，当L1在闪烁 时，ID=O；当L2在闪烁时，ID=1；当L3在闪烁时，ID=2；当L4在闪烁时，ID=3；很显然，只要每次按下开关K1时，分别给出不同的ID号我们就能够完 成上面的任务了。下而给出有关程序设计的框图。5.程序框图图 4.9.26.汇编源程序 ID EQU 30H SP1 BIT P3.7 LI BIT Pl.0 L2 BIT Pl.1 L3 BIT Pl.2 L4 BIT Pl.3ORG 0MOV ID,#00H START:JB KI,REL LCALL DELAY1OMS JB KI,REL INC ID MOV A,ID CJNE A,#04,REL MOV ID,#00H REL:JNB KI,$MOV A,IDCJNE A,#00H,ISOCPL LILCALL DELAYSJMP STARTISO:CJNE A,#O1H,IS1CPL L2LCALL DELAYSJMP STARTIS1:CJNE A,#02H,IS2CPL L3LCALL DELAYSJMP STARTIS2:CJNE A,#03H,IS3CPL L4LCALL DELAYSJMP STARTIS3:LJMP START DELAY1OMS:MOV R6,#20 LOOP1:MOV R7,#248 DJNZ R7,$DJNZ R6,LOOP1RETDELAY:MOV R5,#20LOOP2:LCALL DELAY1OMS DJNZ R5,LOOP2 RET END7.C语言源程序#include unsigned char ID;void delaylOms(void)(unsigned char i,j;for(i=20;i0;i-)for(j=248;j0;j);void delay02s(void)unsigned char i;for(i=20;i0;i-)delaylOms();void main(void)while(1)if(P3_7=0)delaylOms();if(P3_7=0)ID+;if(ID=4)ID=0;while(P3_7=0);switch(ID)case 0:P1_O=P1_O;delay02s();break;case 1:delay02s();break;case 2:P1_2=P1_2;delay02s();break;case 3:P1_3=P1_3;delay02s();break;10.00 99计数器1.实验任务利用AT89S51单片机来制作一个手动计数器，在AT89S51单片机的P3.7管脚接 一个轻触开关，作为手动计数的按钮，用单片机的P2.0P2.7接一个共阴数码 管,作为00-99计数的个位数显示,用单片机的PO.0-P0.7接一个共阴数码管,作为00-99计数的十位数显示；硬件电路图如图19所示。2.电路原理图22232J五 K PIO POO/ADOPl 1 PO 1/AD1P1 二 P0NAD2P13 P0 3/AD3P1 4 PO 4/AD4PI5 P0 夕AD5P1 6 PO 3AD6P1 7 PO 7/AD)ALE PSP30/RXD P2 7/A15P31/TXD P26MJ4P324NT0 P23/A13P33mrn P24/A12P34/TOP35d P22JH0P3 6 整 P2 1/A9P3 7/RD P2 0/A83029亘雪华35噂电一22一21一20pi：P208 S oga|ofe w co O w to物分含含耨LEI母18 _W dw w 8 8 mP24P2l 由P27U3亘%亘播tPM幕画巳一 P图 4.10.13.系统板上硬件连线(1.把“单片机系统”区域中的P0.0/AD0P0.7/AD7端口用8芯排线连接到“四路静态数码显示模块”区域中的任一个ah端口上;要求:PO.0/AD0 对应着a,PO.1/AD1对应着b,P07/AD7对应着h。(2.把“单片机系统”区域中的P2.0/A8-P2.7/A15端口用8芯排线连接到“四路静态数码显示模块”区域中的任一个数码管的ah端口上；(3.把“单片机系统”区域中的P3.7/RD端口川导线连接到“独立式键盘”区 域中的SP1端口上；4.程序设计内容(1.单片机对按键的识别的过程处理(2.单片机对正确识别的按键进行计数，计数满时，又从零开始计数;(3.单片机对计的数值要进行数码显示，计得的数是十进数，含有十位和个位,我们要把十位和个位拆开分别送出这样的十位和个位数值到对应的数码 管上显示。如何拆开十位和个位我们可以把所计得的数值对10求余，即 可得个位数字，对10整除，即可得到十位数字了。(4.通过查表方式，分别显示出个位和十位数字。5.程序框图图 4.10.26.汇编源程序 Count EQU 30H SP1 BIT P3.7 ORG 0START:MOV Count,#00H NEXT:MOV A,CountMOV B,#10DIV ABMOV DPTR,#TABLEMOVC A,A+DPTRMOV PO,AMOV A,BMOVC A,A+DPTRMOV P2,AWT:JNB SP1,WTWAIT:JB SP1,WAIT LCALL DELY10MSJB SP1,WAIT INC Count MOV A,CountCJNE A,#100,NEXTLJMP STARTDELY10MS:MOV R6,#20DI:MOV R7,#248DJNZ R7,$DJNZ R6,D1RETTABLE:DB 3FH,06H,5BH,4FH,66H,6DH,7DH,07H,7FH,6FHEND7.C语言源程序#include unsigned char code table =0 x3f,0 x06,0 x5b,0 x4f,0 x66,0 x6d,0 x7d,0 x07,0 x7f,0 x6f;unsigned char Count;void delaylOms(void)unsigned char i,j;for(i=20;i0;i-)for(j=248;j0;j-);void main(void)(Count=0;P0=tableCount/10;P2=tableCount%10;while(1)(if(P3_7=0)delaylOms();if(P3_7=0)Count+;if(Count=100)Count=0;P0=tableCount/10;P2=tableCount%10;while(P3_7=0);11.00 59秒计时器(利用软件延时)1.实验任务如下图所示，一在AT89S51单片机的P0和P2端口分别接有两个共阴数码管,P0 口驱动显示秒时间的十位，而P2 口驱动显示秒时间的个位。2.电路原理图不5R1GND|-(=10KP3 ornxo pa irrxp P3.2NT0 P33/fNTT P3 4/TO P3 5TTI P3 6AVRP3 77RD后 PIjO Pl.l Pl.2 Pl 3 Pl 4 Pl.5 Pl.6 Pl.77 yLUI.8 A POO/ADO PO 1/AD1 P02/AD2 PO 3/AD3 PO 4/AD4 P0 5/AD5 P0 6/AD6 P0.7/AD7A产 PSEN F2 7/A15 P2 6/A14 P25/A13 P2.4/A12 P2 3/A11 F2 2/A1O P2 1/A9 P20/A8gP02 晅3 PO4 P05 P06 P07图 4.11.13.系统板上硬件连线(1.把“单片机系统”区域中的PO.O/ADO-PO.7/AD7端口用8芯排线连接到“四路静态数码显示模块”区域中的任一个a-h端口上;要求:PO.O/ADO 对应着a,PO.1/AD1对应着b,P0.7/AD7对应着h。(
