薄胶片压延作业指导书.doc

标 题
薄胶片压延作业指导书
第 3 版
文件编号

第0次修改
共6页，第 6 页
编制：品保部
审核：
批准：
实施日期

1.适用范围：各种薄胶片的生产
2.引用文件：《全钢载重子午线轮胎生产制造技术（秘密）》
《薄胶片压延生产线使用说明书》
3.术语：无

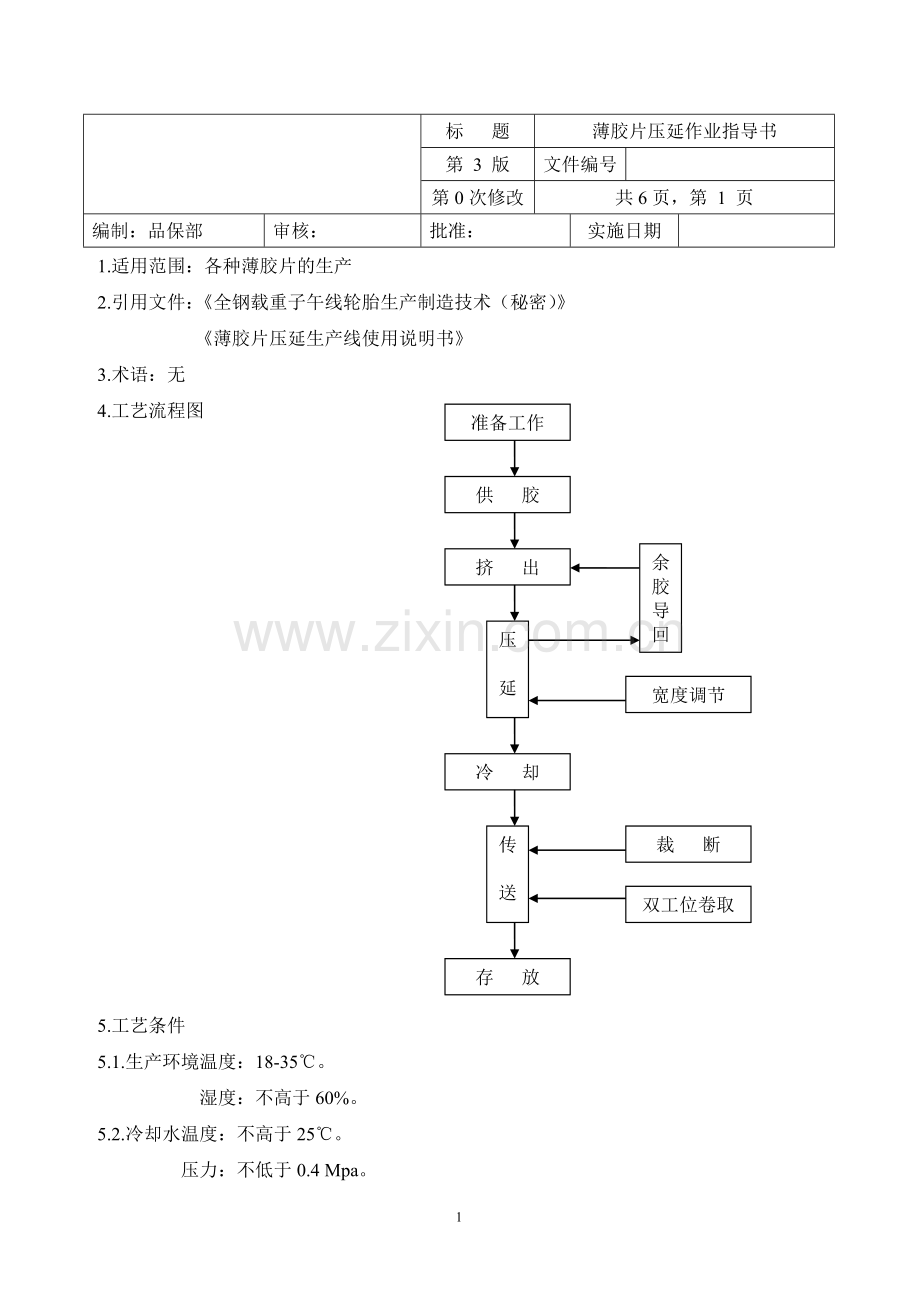

4.工艺流程图准备工作

供 胶

余胶导回
挤 出

压 延

宽度调节

冷 却

传 送
裁 断

双工位卷取

存 放

5.工艺条件
5.1.生产环境温度：18-35℃。
湿度：不高于60%。
5.2.冷却水温度：不高于25℃。
压力：不低于0.4 Mpa。
5.3.压缩空气：生产用不低于0.7 Mpa。
仪表用不低于0.4 Mpa。
清洁、无油、无水。
5.4.电源：电压：380V±10% 。
频率：50±2Hz。
6.使用设备及其主要性能
使用设备：φ120P辊筒机头薄胶片压延生产线
6.1. φ120mm销钉式冷喂料挤出机
l 螺杆直径：φ120mm。
l 螺杆长径比（L/D）：14:1
l 螺杆转速：0~55rpm。
l 最大生产能力：850kg/h
l 机头锁紧方式：单螺杆手轮开合
l 口型板：45×45mm
l 温控装置：4通道，加热功率9kw×4,间接冷却方式
6.2.挤出机到压延机供料架
l 皮带宽：100mm
l 皮带材质：帆布，耐温140℃
l 电机功率：AC0.75kw
6.3.二辊压延机
l 型号：φ400×1120mm，Ⅰ形，30°
l 辊筒中高度：1#为0，2#为0。02mm
l 辊筒速比： 1：1
l 辊筒转速：2~20m/min。
l 辊距调节范围：0~50mm。
l 主电动机 功率：45Kw
转速：1000 rpm
电压：440V
l 供胶摆动装置 供料速度：3-30m/min
摆动速度：4-10次/min
电机：AC0.75 kw
6.4.冷却鼓
l 冷却鼓数量：5个。
l 冷却鼓规格：直径/长：φ500mm/1000mm。
l 冷却鼓线速度：2~20m/min。
l 冷却鼓温度：室温~室温+5℃。
6.5.输送带
l 皮带规格：1000W×3t。
l 皮带材质：帆布,带2导引条。
l 对中精度：最大2mm。
l 输送带线速度：2~20m/min。
6.6.双工位表面卷取
l 导开方轴：38×38×1000mm
l 衬布张力控制：气动刹车器
l 衬布直径：Maxφ400mm
l 衬面纠偏：EPC纠偏2套
l 卷取方轴：38×38×1200mm
l 卷取直径：Maxφ600mm
6.7.技术参数
l 供胶胶片宽度/厚度：400mm/6-10mm
l 压延胶片宽度/厚度：100-900mm/0.2-3mm
l 压延胶片厚度精度：±0.02mm
l 生产线生产速度：2--20m/min
7.开车前的准备工作
序号
操作程序
标准及注意事项
7.1.
7.2.

7.3.
7.4.
7.5.
7.6.
7.7.
压延机辊套予热
检查混炼胶

检查安全设施
检查润滑系统
检查温控系统
检查挤出机喂料口
检查口型板
l 提前30min，予热辊套到80℃
l 胶料字头、卡片、生产任务相符。
l 确认胶料合格或允许使用的批示。
l 胶料无水、无杂质、无未分散的药粒子。贮存期在允许使用的范围内。
l 齐全、灵敏、可靠。

l 水压最低不低于0.1 Mpa。
l 不得有异物
l 确认与生产规格相符
8.开车
序号
操作程序
标准及注意事项
8.1.
8.2.
8.3.
8.4.
8.5.
8.6.
8.7.
打开电源开关
打开操作盘开关
打开温控系统供水阀门
打开“温调”系统
打开温水套管排气阀
设定各段温度（见下表）
打开液压系统

设定设备工作温度
温控位置
温度
公差
螺杆
80
±5
机身一段
60
±5
机身二段
70
±5
机 头
80
±5
上 辊 筒
80
±5
下 辊 筒
80
±5
9.运转
序号
操作程序
标准及注意事项
9.1.

9.2.

9.3.

9.4.
9.5.
9.6.

9.7.
9.8.

9.9

l 压延机低速运转，辊筒予热

l 辊筒予热20~30min
l 确认挤出机喂料口无异物，开动挤出机
l 喂料

调节辊距，至需要厚度。
调节 螺杆转数，压延速度
调节修边刀宽度

胶片冷却
卷取

贮存
l 速度2~3m/min
l 注意：压延机辊距1mm以上，两辊筒不可接触。

l 起始螺杆转数：5~10rpm。

l 供胶要均匀，避免过量和缺胶。
l 注意：不允许两人同时喂料。
l 肢体任何部位不准进入喂料口。
l 堆胶时，将胶条割断，拉出堆积胶，重新喂料。

l 随时检查胶片宽度、厚度。
l 修边刀切下的胶边，随时返回挤出机。
l 卷取温度：不高于40℃。
l 胶片用聚乙烯塑料垫布卷取：
垫布规格：宽：600mm
厚：0.08mm
l 用胶带封好封头，贴上卡片。
l 卡片上注明规格、日期、班次,米数等。
10.停机操作
序号
操作程序
标准及注意事项
10.1.
10.2.
10.3.

10.4.

10.5.
10.6.
修边刀分离，
压延机辊距调整
确认压延机无胶、压延机缓慢停止

打开挤出机机头，清理机头胶

停止温控、液压、冷却水系统
完全停机，清理现场打扫卫生
l 胶片断开分离

l 压延机缓慢运转（5m/min以下），辊温降至60℃以下停。
l 清理出的机头胶，要立即压成片，冷却后写上胶号字头，贴上卡片。

11.质量标准
11.1.胶片应无褶子、无气泡、无杂质、无熟胶疙瘩、无冷胶。
11.2.胶片尺寸公差：宽度：±5mm，厚度：±0.1mm
11.3.卷取温度：低于40℃
11.4.返回胶根据技术处理规定处理。
11.5.胶片存放时间：0-3天。
