专业级别
(考生填写)

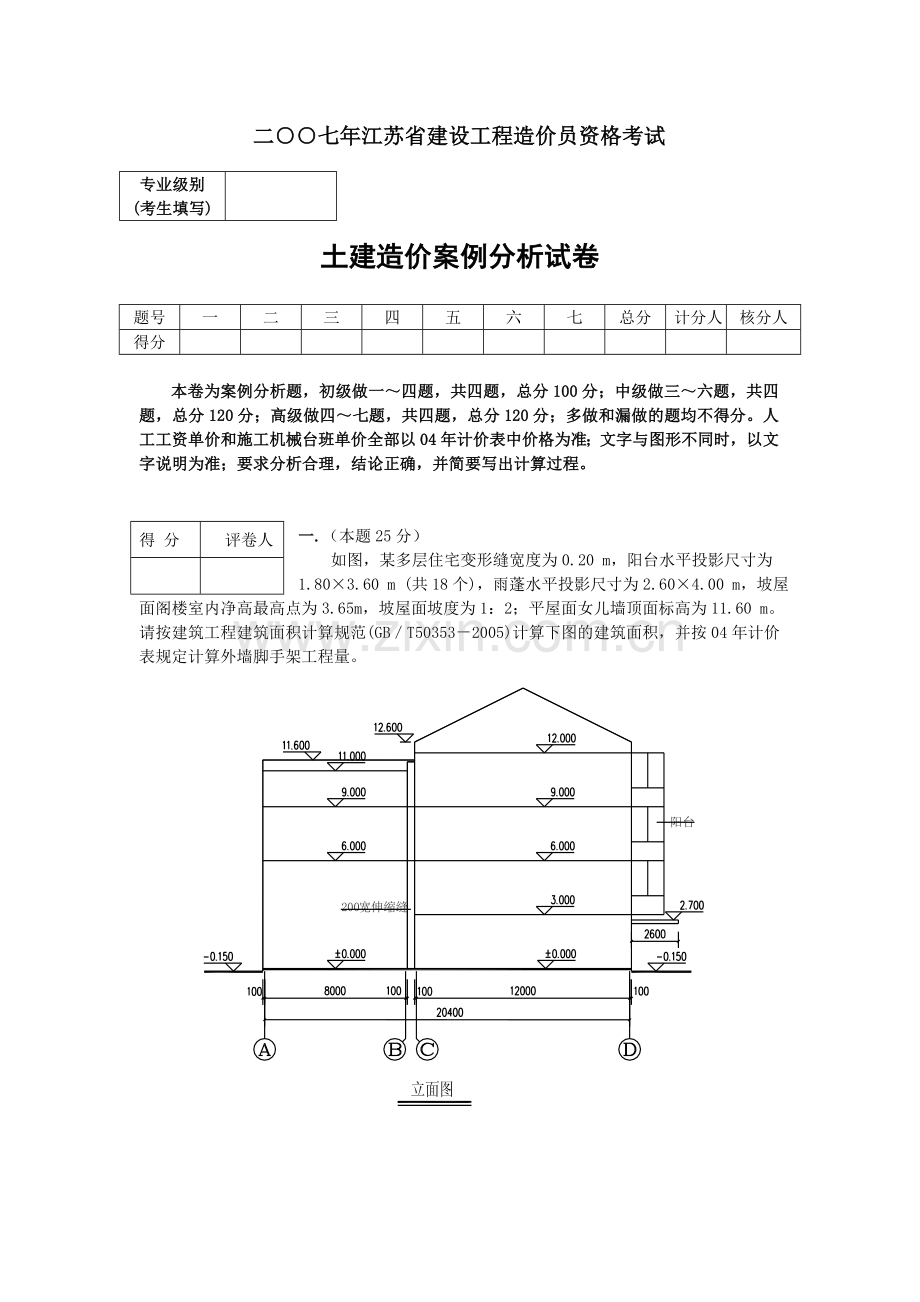

二○○七年江苏省建设工程造价员资格考试

土建造价案例分析试卷

题号
一
二
三
四
五
六
七
总分
计分人
核分人
得分

本卷为案例分析题，初级做一～四题，共四题，总分100分；中级做三～六题，共四题，总分120分；高级做四～七题，共四题，总分120分；多做和漏做的题均不得分。人工工资单价和施工机械台班单价全部以04年计价表中价格为准；文字与图形不同时，以文字说明为准；要求分析合理，结论正确，并简要写出计算过程。

得 分
评卷人

一.（本题25分）

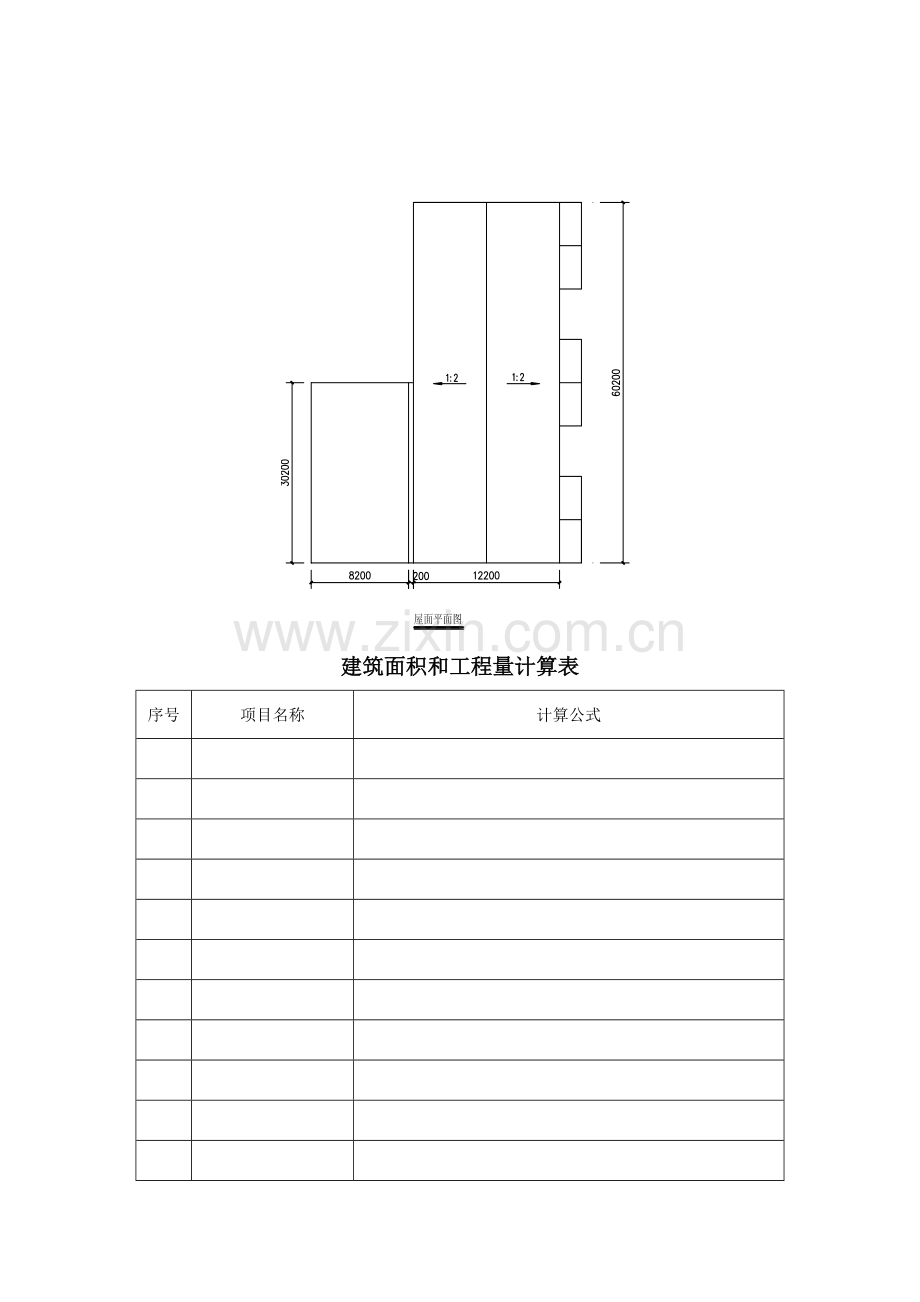

如图，某多层住宅变形缝宽度为0.20 m，阳台水平投影尺寸为1.80×3.60 m (共18个)，雨蓬水平投影尺寸为2.60×4.00 m，坡屋面阁楼室内净高最高点为3.65m，坡屋面坡度为1：2；平屋面女儿墙顶面标高为11.60 m。请按建筑工程建筑面积计算规范(GB／T50353－2005)计算下图的建筑面积，并按04年计价表规定计算外墙脚手架工程量。
阳台
200
宽伸缩缝

建筑面积和工程量计算表
序号
项目名称
计算公式

得 分
评卷人

二.（本题25分）
如图,某单位办公楼屋面现浇钢筋砼有梁板，板厚为100mm，A、B、1、4轴截面尺寸为240×500 mm，2、3轴截面尺寸为240×350 mm，柱截面尺寸为400×400 mm。请根据04年计价表的有关规定，计算现浇钢筋砼有梁板的砼工程量、模板工程量（按接触面积计算）。

工程量计算表
序号
项目名称
单位
计算公式
数量

得 分
评卷人

三.（本题25分）根据下表提供的子目名称及做法，请按04计价表填写所列子目的计价表编号和综合单价，其他未说明的,按计价表执行。（人工、材料、机械单价和管理费费率、利润费率按计价表子目不做调整，项目未注明者均位于标高20m以下）

计价表编号
子目名称及做法
单位
有换算的列简要
换算过程
综合单价(元)

自卸汽车运土,运距2Km(正铲挖掘机装车)

胶泥接桩断面350*350

M10混合砂浆KP1粘土多孔砖240×115×90 1砖墙

C25现浇自拌钢筋砼平板，板坡度15º(砼工程)

C20细石砼刚性防水屋面无分隔缝50mm厚

水泥砂浆贴大理石踢脚线120mm高

外墙面水泥砂浆贴釉面砖150*90(勾缝,面砖0.5元/块)

基础梁复合木模板(梁底有垫层)

得 分
评卷人

四.（本题25分）
如图，某单位传达室基础平面图和剖面图。根据地质勘探报告，土壤类别为三类，无地下水。该工程设计室外地坪标高为-0.30米，室内地坪标高为±0.00米，防潮层标高-0.06米，防潮层做法为C20抗渗砼P10以内，防潮层以下用M7.5水泥砂浆砌标准砖基础，防潮层以上为多孔砖墙身，C20钢筋砼条形基础，砼构造柱截面尺寸240×240mm,从钢筋砼条形基础中伸出。请按04年计价表规定计算土方人工开挖、砼基础、砖基础、防潮层、模板工程量，并套用计价表相应子目。（模板按含模量计算）

工程量计算表
序号
项目名称
计算公式
计量
单位
数量

工程预算表
序号
定额
编号
项目名称
计量
单位
数量
综合
单价（元）

得 分
评卷人

五.（本题35分）
如图，某单独招标打桩工程编制标底。设计钻孔灌注砼桩25根，桩径Φ900mm，设计桩长28m，入岩（Ⅴ类）1.5m，自然地面标高-0.6m，桩顶标高-2.60m，C30砼现场自拌，根据地质情况土孔砼充盈系数为1.25,岩石孔砼充盈系数为1.1，每根桩钢筋用量为0.750t。以自身的粘土及灌入的自来水进行护壁，砌泥浆池，泥浆外运按8KM，桩头不需凿除。请按上述条件和04计价表的规定计算该打桩工程的分部分项工程费，并计算总造价（机械进退场费10000元，检验试验费费率0.18%，临时设施费费率1.5%，安全文明施工措施费按不创建省市文明工地标准计取，劳动保险费率1.6%，税金费率：3.44%，其他未列项目不计取）。

工程预算表
序
号
定额
编号
项目名称
计量
单位
数量
综合
单价
合价（元）

工程量计算表
序号
项目名称
计算公式
计量单位
数量

工程造价计算程序表
序号
费用名称
计算公式
金额（元）
一
分部分项工程费

二
措施项
目费

三
其他项目费
招标人部分

投标人部分

四
规费

五
税金

六
工程造价

得分
评卷人

六.（本题35分）
框架梁KL，如图所示，砼强度等级为C20，二级抗震设计，钢筋定尺为8m，当梁通筋d>22mm时，选择焊接接头，柱的断面均为500mm×500mm，保护层25 mm,次梁断面200 mm×300 mm。审核该梁所列的钢筋重量，未列出的不考虑。错误的部分划线删去，在下一行对应空格处给出正确解答即可，原来正确的部分不需要重复抄写。(钢筋理论重量ф25=3.85 kg/m，ф18=1.998 kg/m，φ10=0.617 kg/m),受拉钢筋抗震锚固长度laE=44d，伸至边柱外0.4laE)

钢筋计算表
编号
直径
简图
单根长度计算式m
根数
数量
（m）
重量
（㎏）
1
25

（4.5+6.8×3-0.5+2×10d＋44d×2＋15d×2）=27.85
2
55.7
214.45

2
25

(4.5-0.5＋0.4×44d＋15d＋0.5＋6.3/3)=7.42
4
29.66
114.19

3
25

(4.5-0.5＋0.4×44d＋15d＋+6.3/4)=6.39
4
25.56
98.41

4
25

6.3 /4×2＋0.5=3.65
4
14.6
56.21

5
25

6.3 /3×2＋0.5=4.7
8
37.6
144.76

6
25

6.3 /3＋0.4×44d＋15d=3.41
2
6.83
26.30

7
25

6.3 /4＋0.4×44d＋15d=2.39
4
9.56
36.81

8
25

4.5＋0.4×44d＋15d＋44d=6.42
5
32.1
123.59

9
25

6.3＋44d×2=8.5
7
59.5
229.08

10
25

6.3＋44d×2=8.5
8
68
261.8

11
25

6.3＋0.4×44d＋15d＋44d=8.22
7
57.51
221.41

12
18

0.3＋20d×2＋0.5×1.414×2=2.434
2
4.87
9.73

13
10

(0.3-0.05＋0.01×2)×2＋(0.5-0.05＋0.01×2)×2=1.68
160
268.8
165.85

14

合计

1702.59

得分
评卷人

七.（本题25分）
我省某国有投资工程项目，采用清单法计价方式招标，招标文件规定以固定总价形式确定工程造价，工程结算造价=中标价+设计变更费用。在工程施工招投标、签订合同以及施工工程中，发生了以下一些情况：
1、在签订施工合同的当日，在乙方的提议下，经双方友好协商，在乙方中标价的基础上，另外增加赶工措施费30万元，并签订了一个补充协议，但按规定送交政府主管部门备案的施工合同中并无该补充协议。
2、乙方在投标报价中根据计价表规定计算了基坑排水费用计5000m2×35元/m2=175000元，但实际施工中无地下水可抽，并未发生该项费用。
3、基础砼浇筑前，由于场地狭小，基坑周边堆放了不少建筑材料，恰逢一场大雨，造成土体塌方，乙方要求延长工期4天，增加清理点工180个工日，工资单价按计价表规定40元计取，计7200元。
4、在工程量清单中，土方场外运输距离及费用规定由投标人自行确定，中标人按照10公里运距22元/m3×20000m3=440000元报价，但实际施工中，乙方通过多方联系将土方送给了1公里以外另外一个施工队的工地，发生的费用仅为5元/m3×20000m3=100000元。
5、由于设计图纸不明确，厚达1.2m的地下室底板固定上部钢筋所需的施工撑筋，在招标答疑时招标人明确由投标人自主确定施工撑筋的规格、数量及费用，乙方按照5t×3600元/t=18000元，但实际施工中施工单位仅发生了4.5t×3600元/t=16200元。
8、根据设计变更，该工程增加了300m3的KM1砖内墙、钢筋砼矩形柱断面由400×500改为400×600增加砼50m3，施工单位在设计变更工程造价增减表中，提出了应相应增加砌墙脚手架费、砼模板费、临时设施费、材料检验试验费。
现请你以工程造价咨询企业审核人员身份，在进行工程结算审核时，就以上情况分别：
1、确定各项目费用的类别（分部分项工程费、措施项目费、其他项目费）；
2、确定各项目费用是否应该支付给施工单位，有数额的应明确费用数额。
费用名称
工程费用类别
是否应支付、支付多少？
赶工措施费

基坑排水费

点工

土方场外运输费

施工撑筋费

砌墙脚手费

砼模板费

临时设施费

材料检验试验费

一、建筑面积及脚手架计算
建筑面积和工程量计算表
序
号
名 称
计算公式
1
Α－Β轴
30.20×(8.40×2＋8.40×1/2)＝634.20 m2
2
Β－С轴
60.20×12.20×4＝2937.76 m2
3
坡屋面
60.20×(6.20＋1.80×2×1/2)＝481.60 m2
4
雨 蓬
2.60×4.00×1/2＝5.20 m2
5
阳 台
18×1.80×3.60×1/2＝58.32 m2

合 计
4117.08 m2

6
外墙脚手架
A-B轴11.75×(8.4×2＋30.20)＝552.25 m2

C-B轴12.75×(12.2×2＋60.2＋3×1.8+30)＝1530.00m2

高低跨间 30.20×1.6=48.32m2

合计 2130.57m2

二、模板及砼工程量计算
工程量计算表
序号
项目名称
单位
计算公式
数量
一
模板工程量
㎡
90.46＋3.58＋6.96＋28.67
129.67
1
底模
㎡
12.24×7.44-(0.4×0.24×4＋
0.24×0.24×4)
90.46
2
板侧模
㎡
（10.96+6.96）×2×0.1
3.58
3
板下口梁侧模
㎡
6.96×0.25×4
6.96
(10.96+6.96)×2×0.4×2
28.67
二
砼工程量
m3
9.107+3.44+0.835
13.382
1
板
m3
12.24×7.44×0.1
9.107
2
梁
m3
（6.96+10.96）×0.24×0.4×2
3.44
6.96×0.24×0.25×2
0.835
