深圳市和芯润德科技有限公司
SR9800 datasheet

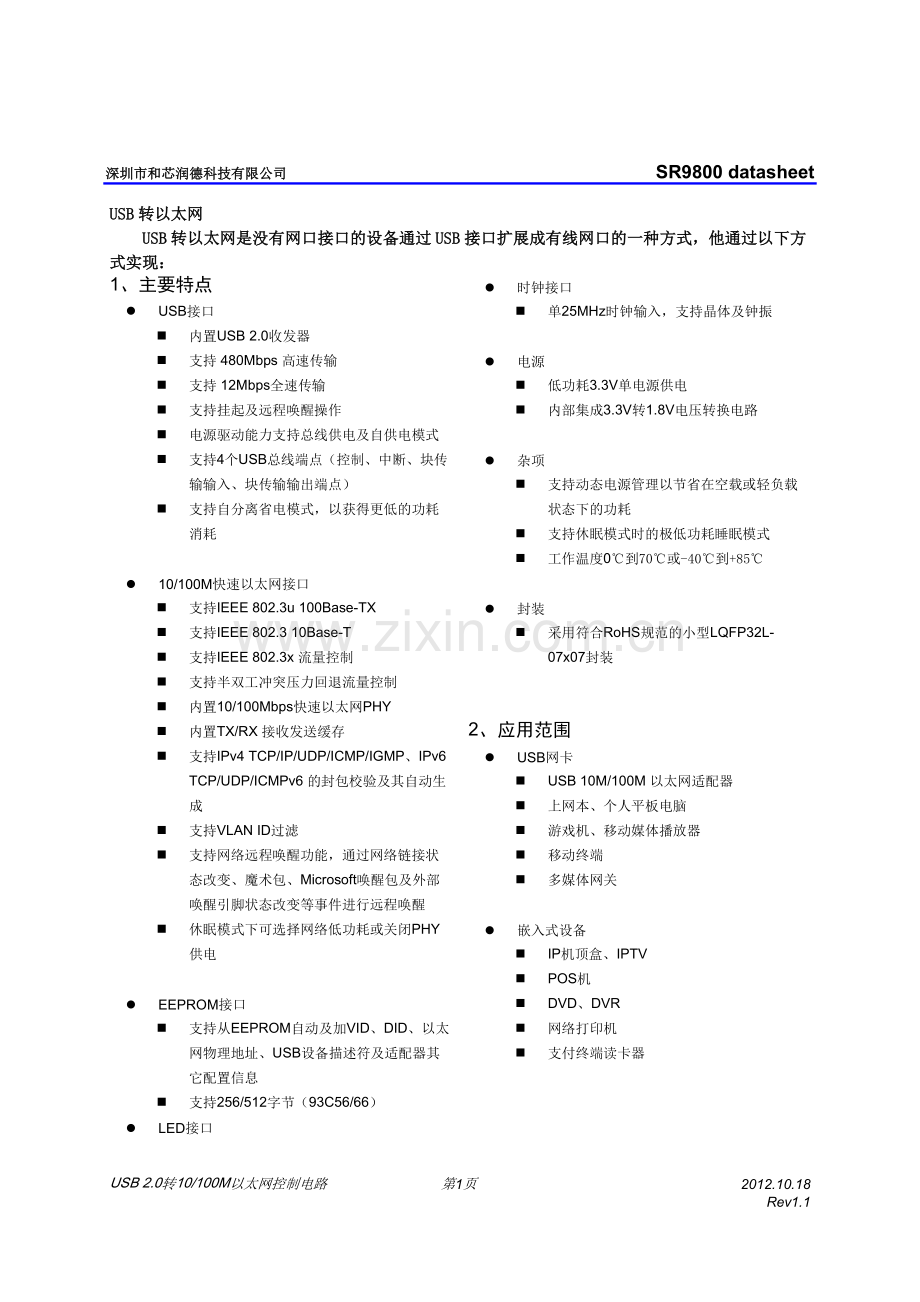

USB转以太网
USB转以太网是没有网口接口的设备通过USB接口扩展成有线网口的一种方式，他通过以下方式实现：
1、主要特点
l USB接口
n 内置USB 2.0收发器
n 支持 480Mbps 高速传输
n 支持 12Mbps全速传输
n 支持挂起及远程唤醒操作
n 电源驱动能力支持总线供电及自供电模式
n 支持4个USB总线端点（控制、中断、块传输输入、块传输输出端点）
n 支持自分离省电模式，以获得更低的功耗消耗

l 10/100M快速以太网接口
n 支持IEEE 802.3u 100Base-TX
n 支持IEEE 802.3 10Base-T
n 支持IEEE 802.3x 流量控制
n 支持半双工冲突压力回退流量控制
n 内置10/100Mbps快速以太网PHY
n 内置TX/RX 接收发送缓存
n 支持IPv4 TCP/IP/UDP/ICMP/IGMP、IPv6 TCP/UDP/ICMPv6 的封包校验及其自动生成
n 支持VLAN ID过滤
n 支持网络远程唤醒功能，通过网络链接状态改变、魔术包、Microsoft唤醒包及外部唤醒引脚状态改变等事件进行远程唤醒
n 休眠模式下可选择网络低功耗或关闭PHY供电

l EEPROM接口
n 支持从EEPROM自动及加VID、DID、以太网物理地址、USB设备描述符及适配器其它配置信息
n 支持256/512字节（93C56/66）
l LED接口
n 以太网链接/ACT指示
n 以太网速度（10M / 100M）指示
l 时钟接口
n 单25MHz时钟输入，支持晶体及钟振

l 电源
n 低功耗3.3V单电源供电
n 内部集成3.3V转1.8V电压转换电路

l 杂项
n 支持动态电源管理以节省在空载或轻负载状态下的功耗
n 支持休眠模式时的极低功耗睡眠模式
n 工作温度0℃到70℃或-40℃到+85℃

l 封装
n 采用符合RoHS规范的小型LQFP32L-07x07封装

2、应用范围
l USB网卡
n USB 10M/100M 以太网适配器
n 上网本、个人平板电脑
n 游戏机、移动媒体播放器
n 移动终端
n 多媒体网关

l 嵌入式设备
n IP机顶盒、IPTV
n POS机
n DVD、DVR
n 网络打印机
n 支付终端读卡器

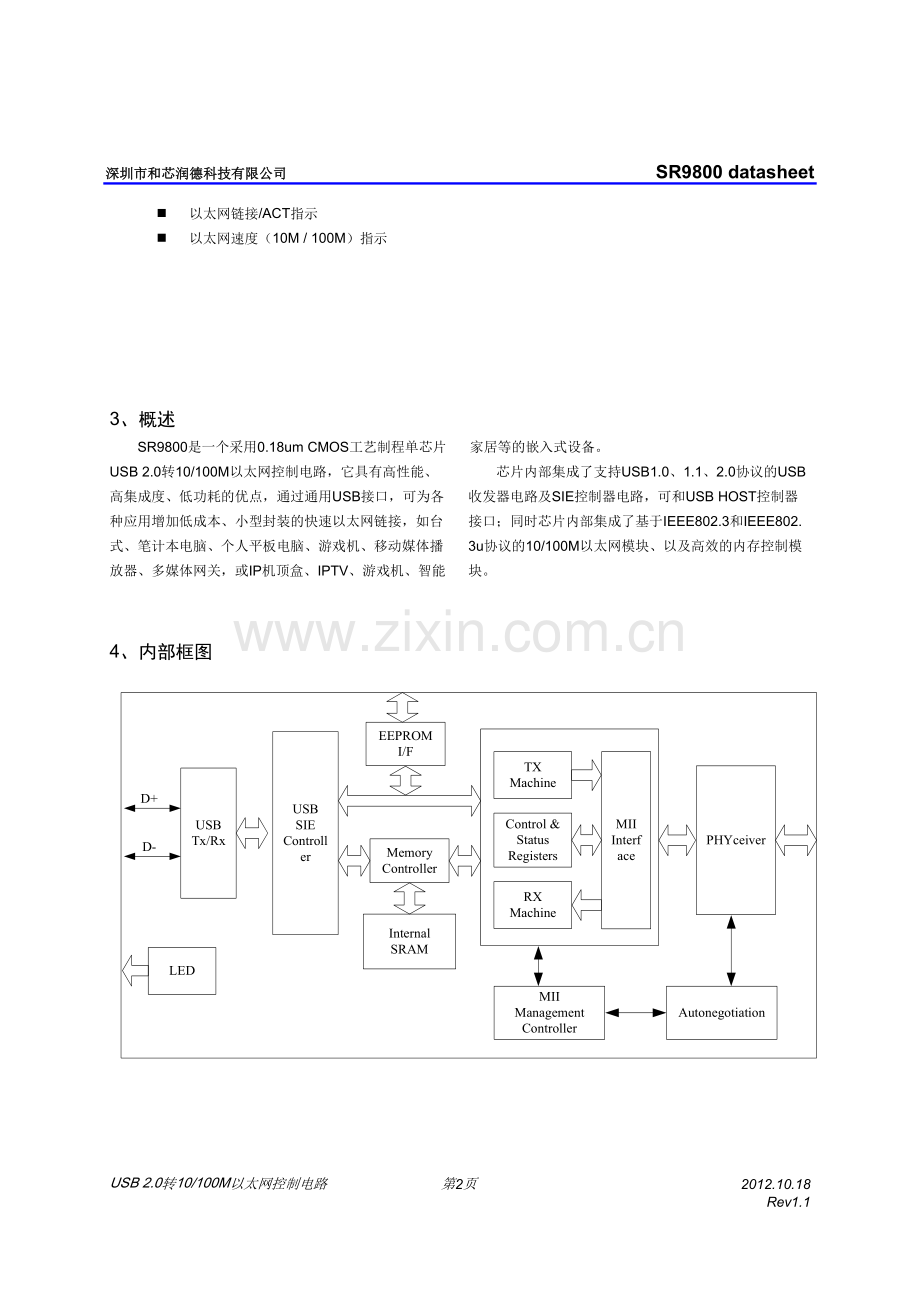

3、概述
SR9800是一个采用0.18um CMOS工艺制程单芯片USB 2.0转10/100M以太网控制电路，它具有高性能、高集成度、低功耗的优点，通过通用USB接口，可为各种应用增加低成本、小型封装的快速以太网链接，如台式、笔计本电脑、个人平板电脑、游戏机、移动媒体播放器、多媒体网关，或IP机顶盒、IPTV、游戏机、智能
家居等的嵌入式设备。
芯片内部集成了支持USB1.0、1.1、2.0协议的USB 收发器电路及SIE控制器电路，可和USB HOST控制器接口；同时芯片内部集成了基于IEEE802.3和IEEE802. 3u协议的10/100M以太网模块、以及高效的内存控制模块。

4、内部框图

5、管脚示意图

6、管脚描述

符号
描述
符号
描述
I
输入
PU
内置上拉
O
输出
PD
内置下拉
I/O
输入/输出
P
电源

管脚名称
I/O
管脚号
描 述
USB接口
D+
I/O
28
USB数据线D+
D-
I/O
29
USB数据线D-
REXT
I
26
USB PHY参考电阻脚，需外接300欧姆电阻到地
网络接口
RXD+
RXD-
I
5
6
100/10Bas-T接收数据
TXD+
TXD-
O
7
8
100/10Bas-T发送数据
X1
I
1
25MHz振荡输入脚
X2
O
32
25MHz振荡输出脚
RSET
I
4
需通过10K欧姆电阻到地
EEPROM接口
EECS
O
12
EEPROM 接口片选CS脚
EESK
O
13
EEPROM 接口时钟CK脚
EEDIO
I/O
14
EEPROM 接口数据输入/输出脚
通用端口及LED指示
GPIO0
I/O
15
多功能IO管脚0，可用作LED指示驱动
GPIO1
I/O
16
多功能IO管脚1，可用作LED指示驱动
NC

11、21
空脚

（接上页）
管脚名称
I/O
管脚号
描 述
电源管脚
GND
P
18、20
地
GNDA
P
2、10、24、30
模拟地
VDDA
P
3、9
3.3V模拟电源输入
VCC33
P
17、27
3.3V 电源输入
VCC18D
P
19、31
1.8V数字电源输入
VCC18A
P
25
1.8V模拟电源输入
VI33
P
22
内部稳压电路3.3V输入
VO18
P
23
内部稳压电路 1.8V输出

7、电气特性
7.1 极限参数
参 数
符 号
参 数 范 围
单位
VCC33 工作电压
VCC33
-0.3 ~ 3.6
V
VCC18 工作电压
VCC18
-0.3 ~ 2.0
V
VCC18A 工作电压
VCC18A
-0.3 ~ 2.0
V
输入输出电压
VI33
-0.3 ~ 3.6
V
输出电压
VO33
-0.3 ~ 3.6
V
存储温度
Tstg
-40 ~ 125
oC

7.2 推荐工作条件
参 数
符 号
参 数 范 围
单位
VCC33 工作电压
VCC33
3.0 ~ 3.6
V
VCC18 工作电压
VCC18
1.75 ~ 1.9
V
VCC18A 工作电压
VCC18A
1.75 ~ 1.9
V
输入电压
VI33
0 ~ VCC33+0.3V
V
输出电压
VO33
0 ~ VCC33+0.3V
V
工作温度　
Topr
0 ~ 70
oC

7.3 直流电气特性 (除非特别说明，Topr=25°C, VCC33=3.3V, VCC18=1.8V, VGND=0V)
参 数
符 号
测 试 条 件
最小值
典型值
最大值
单位
VCC33 工作电压
VCC33

3.0
3.3
3.6
V
电源电流
ICC33
IO=0mA

150

mA
VO18稳压输出
VO18

1.75
1.8
1.95
V
USB 2.0 收发器（高速模式）
高速差分输入电压
VHSDIFF
|VI(DP)-VI(DM)|
300

mV
高速共模电压范围
VHSCM

-50

500
mV
高速抑制检测阈值
VHSSQ
抑制检测

100
mV
非抑制检测
200

mV
高速空闲状态输出电压
VHSQI

-10

10
mV
高速低电平输出电压
VHSOL

-10

10
mV
高速高电平输出电压
VHSOH

-360

400
mV
高速J电平输出电压
VCHIPJ

700

1100
mV
高速K电平输出电压
VCHIPK

-900

-500
mV
输出阻抗
RDRV

40.5
45
49.5
Ω

（接上页）
参 数
符 号
测 试 条 件
最小值
典型值
最大值
单位
USB 1.1 收发器（全速模式）
DP/DM低电平输出电压
VOL
1.5K to Vcc33
0

0.3
V
DP/DM高电平输出电压
VOH
15K to GND
2.8

3.6
V
DP/DM 差分输入电压
VDI

0.2

V
DP/DM 差分共模范围
VCM

0.8

2.5
V
单端接收阈值
VSE

0.8

2.0
V
DP/DM 收发器电容
CIN

20
pF
DP/DM 高阻态输入漏电流
ILO

-10

+10
A
GPIO口
低电平输入电压
VIL

0.3 VCC33
V
高电平输入电压
VIH

0.7 VCC33

V
低电平输出电压
VOL
IOL=8mA

0.5
V
高电平输出电压
VOH
IOH=8mA
2.2

V
输入上拉电阻
RPU

40
75
150
KΩ
输入下拉电阻
RPD

40
75
150
KΩ
输入漏电流
ILEAK

1

μA

8、封装外形图
LQFP-32L-7x7-0.65
单位: mm

USB 2.0转10/100M以太网控制电路 第8页 2012.10.18
Rev1.1
