柳州市西南出口道路工程 南环路拉堡立交大桥施工组织设计

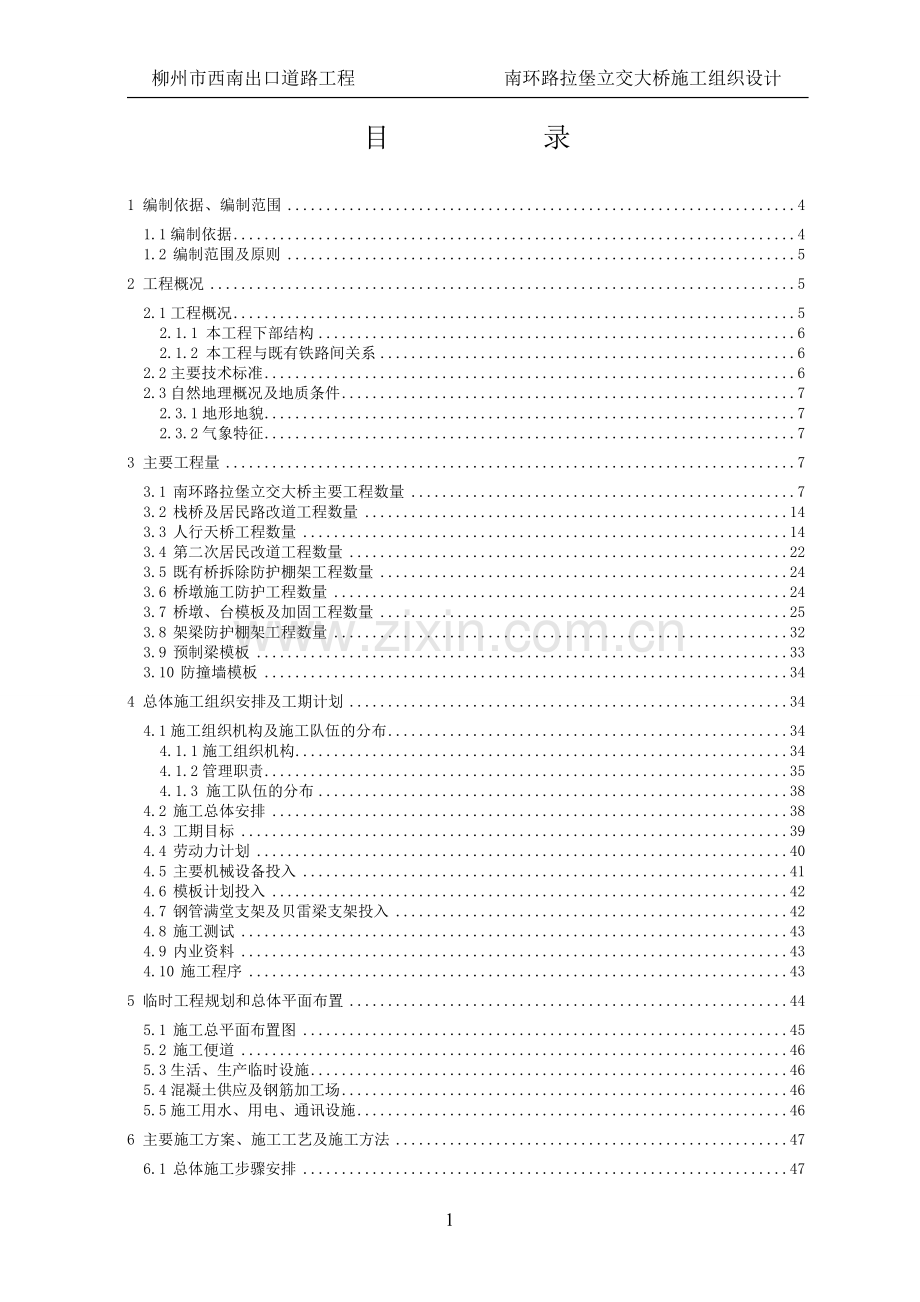

目 录

1 编制依据、编制范围 4
1.1编制依据 4
1.2 编制范围及原则 5
2 工程概况 5
2.1工程概况 5
2.1.1 本工程下部结构 6
2.1.2 本工程与既有铁路间关系 6
2.2主要技术标准 6
2.3自然地理概况及地质条件 7
2.3.1地形地貌 7
2.3.2气象特征 7
3 主要工程量 7
3.1 南环路拉堡立交大桥主要工程数量 7
3.2 栈桥及居民路改道工程数量 14
3.3 人行天桥工程数量 14
3.4 第二次居民改道工程数量 22
3.5 既有桥拆除防护棚架工程数量 24
3.6 桥墩施工防护工程数量 24
3.7 桥墩、台模板及加固工程数量 25
3.8 架梁防护棚架工程数量 32
3.9 预制梁模板 33
3.10 防撞墙模板 34
4 总体施工组织安排及工期计划 34
4.1施工组织机构及施工队伍的分布 34
4.1.1施工组织机构 34
4.1.2管理职责 35
4.1.3 施工队伍的分布 38
4.2 施工总体安排 38
4.3 工期目标 39
4.4 劳动力计划 40
4.5 主要机械设备投入 41
4.6 模板计划投入 42
4.7 钢管满堂支架及贝雷梁支架投入 42
4.8 施工测试 43
4.9 内业资料 43
4.10 施工程序 43
5 临时工程规划和总体平面布置 44
5.1 施工总平面布置图 45
5.2 施工便道 46
5.3生活、生产临时设施 46
5.4混凝土供应及钢筋加工场 46
5.5施工用水、用电、通讯设施 46
6 主要施工方案、施工工艺及施工方法 47
6.1 总体施工步骤安排 47

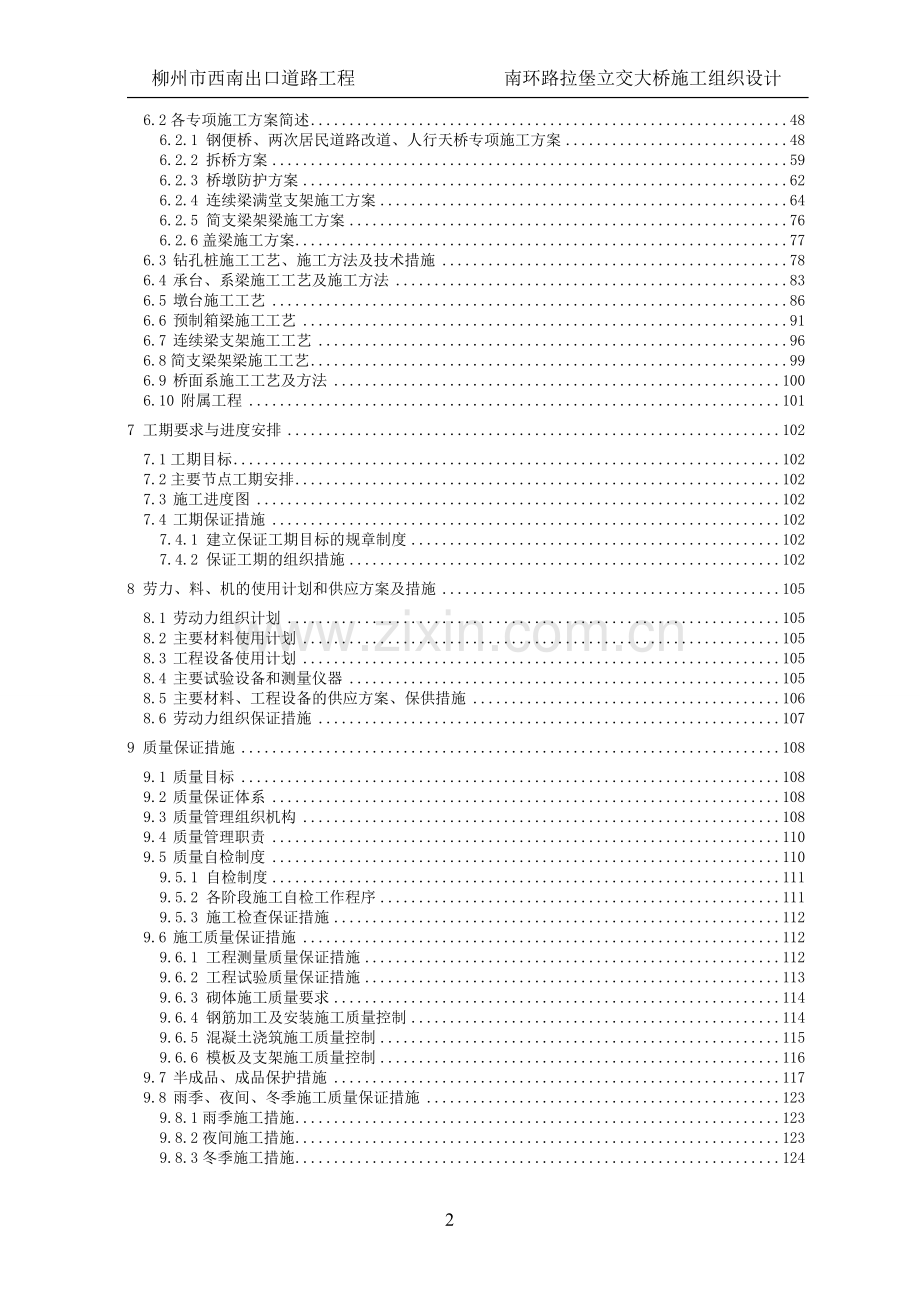

6.2各专项施工方案简述 48
6.2.1 钢便桥、两次居民道路改道、人行天桥专项施工方案 48
6.2.2 拆桥方案 59
6.2.3 桥墩防护方案 62
6.2.4 连续梁满堂支架施工方案 64
6.2.5 简支梁架梁施工方案 76
6.2.6盖梁施工方案 77
6.3 钻孔桩施工工艺、施工方法及技术措施 78
6.4 承台、系梁施工工艺及施工方法 83
6.5 墩台施工工艺 86
6.6 预制箱梁施工工艺 91
6.7 连续梁支架施工工艺 96
6.8简支梁架梁施工工艺 99
6.9 桥面系施工工艺及方法 100
6.10 附属工程 101
7 工期要求与进度安排 102
7.1工期目标 102
7.2主要节点工期安排 102
7.3 施工进度图 102
7.4 工期保证措施 102
7.4.1 建立保证工期目标的规章制度 102
7.4.2 保证工期的组织措施 102
8 劳力、料、机的使用计划和供应方案及措施 105
8.1 劳动力组织计划 105
8.2 主要材料使用计划 105
8.3 工程设备使用计划 105
8.4 主要试验设备和测量仪器 105
8.5 主要材料、工程设备的供应方案、保供措施 106
8.6 劳动力组织保证措施 107
9 质量保证措施 108
9.1 质量目标 108
9.2 质量保证体系 108
9.3 质量管理组织机构 108
9.4 质量管理职责 110
9.5 质量自检制度 110
9.5.1 自检制度 111
9.5.2 各阶段施工自检工作程序 111
9.5.3 施工检查保证措施 112
9.6 施工质量保证措施 112
9.6.1 工程测量质量保证措施 112
9.6.2 工程试验质量保证措施 113
9.6.3 砌体施工质量要求 114
9.6.4 钢筋加工及安装施工质量控制 114
9.6.5 混凝土浇筑施工质量控制 115
9.6.6 模板及支架施工质量控制 116
9.7 半成品、成品保护措施 117
9.8 雨季、夜间、冬季施工质量保证措施 123
9.8.1雨季施工措施 123
9.8.2夜间施工措施 123
9.8.3冬季施工措施 124
10 安全保证措施 124
10.1 安全目标 124
10.2 安全管理组织机构 124
10.3 安全管理制度 124
10.4 施工现场安全技术保证措施 127
10.4.1 钻孔桩施工安全技术措施 127
10.4.2承台施工安全保证措施 127
10.4.3 石方爆破及爆炸品管理安全技术措施 128
10.4.4临时及辅助工程施工安全措施 129
10.4.5基坑开挖安全措施 129
10.4.6高空作业安全措施 130
10.5 脚手架作业安全措施 130
10.6 供电与电器设备安全措施 131
10.7 机械设备使用安全措施 132
10.8 冬、雨、夜施工安全保证措施 133
10.9 施工用电安全保证措施 133
10.10 保证既有线行车安全措施 133
11 施工环保、水土保持管理体系 135
11.1 环境保护、文明施工、劳动卫生目标 135
11.2 施工环保措施和方案 135
11.2.1 施工现场周围环境保护 135
11.2.2 防止大气污染 136
11.2.3 防止水污染 137
11.2.4 防止噪声污染 137
11.3文明施工保证措施 138
11.3.1施工秩序管理 138
11.3.2施工场地管理 138
11.3.3消防、治安措施 138
11.3.4对已完工程成品保护和已完工程破坏恢复的措施 139
11.3.5工程交付后工完场清、保证文明撤离的措施 139
11.4水土保持措施 140
11.4.1水土流失控制措施 140
11.4.2、取弃土场的水土保持措施 140
11.5劳动卫生保障措施和方案 140
11.5.1 劳动保护措施和方案 140
11.5.2 环境卫生管理 141
11.5.3 疾病预防 141
12 雨季施工安全保证措施 141
12.1 桥梁工程雨季施工措施 142
12.2 防洪措施 143
13 应急预案 144
13.1 基础或护壁坍塌、拆桥梁片坠落应急措施 144
13.2 高处附落、物体打击及机械伤人应急措施 146
附件： 147
（1）、南环路拉堡立交大桥施工驻地平面布置图（附图1） 147
（2）、南环路拉堡立交大桥施工网络图（附图2～5） 147
南环路拉堡立交大桥
施工组织设计

1 编制依据、编制范围
1.1编制依据
1.1.1、柳州市西南出口道路工程南环路跨铁路立交大桥设计文件。
1.1.2、中华人民共和国交通部部颁标准《公路桥涵施工技术规范》（JTJ041—2000）、《公路工程质量检验评定标准》（JTG F80/1-2004）、《公路工程施工安全技术规程》（JTJ076—95）等现行有关施工技术规范、标准；
1.1.3、国家有关政策、法规、建设单位、监理单位对本工程施工的有关要求；
1.1.4、国家、交通部等部门现行设计规范、施工指南、验收标准、技术规程（暂规）等。
1.1.5、签定的施工承包合同。
1.1.6、《公路路基施工技术规范（附条广文说明）》JTJ033—95
1.1.7、《公路桥涵设计通用规范》JTGD60-2004
1.1.8、《公路工程技术规范》（JTGB01-2003）
1.1.9、《城市桥梁设计规范》（CJJ11-2011）
1.1.10、《公路桥涵地基与基础设计规范》（JTGD63-2007）
1.1.11、《混凝土设计结构规范》（GB50010-2002）
1.1.12、《市政工程设计技术管理标准》（建设部城市建设司）
1.1.13、《市政工程勘察规范》（CTJ56-94）
1.1.14、《城市桥梁工程施工与质量验收规范》（CJJ2-2008）
1.1.15、《预应力混凝土桥梁用塑料波纹管》（JT/T529-2004）
1.1.16、《城市道路照明设计规范》（CJJ45-91）
1.1.17、《城市道路管线综合规划规范》（GB 50289-98）
1.1.18、《公路水泥混凝土路面设计规范》（JTG D40-2002）
1.1.19、《城市道路设计手册》
1.1.20、《公路桥梁伸缩装置》（JT/T327-2004）
1.1.21、《公路交通安全设施设计规范》（JTJD81-2006）
1.1.22、《公路桥梁安全设施设计规范》（JTJD81-2006）
1.1.23、《铁路运输安全保护条例》2004年12月27日国务院令（第430）号
1.1.24、《铁路技术管理规程》铁道部令第29号2007年4月1日起施行
1.1.25、现场详细的施工技术调查资料；
1.1.26、我公司的资源状况、施工技术水平及管理水平；
1.1.27、其它相关依据。

1.2 编制范围及原则
本施组编制范围为柳州市西南出口道路工程 跨铁路立交桥工程——南环路拉堡立交大桥。施工内容包括施工便桥（跨焦柳线既有桥加固）、既有公路改造、居民道路改道、人行天桥、既有跨线桥拆除及其防护、钻孔桩基、承台/系梁及其防护工程、柱子墩/花瓶式墩柱、台身、盖梁、梁体满堂支架及贝雷梁上跨既有线支架、跨既有线架梁及其防护、桥面系及相关附属等工程。
积极响应和遵守招投标文件中的工期、质量、安全、环境保护、文明施工等要求的承诺及市政建设工程施工合同、施工合同协议条款内容。以业主对本工程节点工期安排为原则，突出重点分部工程和关键工序，整个工程统筹组织，超前计划，合理安排工序衔接。坚持专业化作业与综合管理相结合。质量创优、安全无事故，确保质量第一，保证施工人员人身健康安全。

2 工程概况

2.1工程概况
本工程位于广西柳州市，是柳州市西南出口道路工程跨铁路立交桥——南环路拉堡立交大桥。大桥总宽度为50m,左右两幅分修，左幅桥孔跨布置为6×25m+30m简支小箱梁+（39.5+2*60+37.5）m预应力混凝土连续梁，右幅桥孔跨布置为6×25m+30m简支小箱梁+（37.5+2*60+39.5）m预应力混凝土连续梁.起点里程GK0+421.77、终点里程GK0+805.2，桥梁全长383.43m。

2.1.1 本工程下部结构
2.1.1.1、连续梁部分
连续梁8#～10#主墩采用钢筋混凝土花瓶式桥墩，支座横向间距750cm，墩纵向宽度240cm,桥墩墩顶横宽1200cm，底宽700cm。基础为群桩基础，设有6根Φ180cm钻孔桩，桩底嵌入完整基岩内，按桩驻设计。
7#墩采用盖梁+三柱式桥墩，盖梁总宽230cm,高210cm，柱径Φ150cm,桩基Φ180cm。
2.1.1.2、简支梁部分
1#～6#简支梁桥墩，采用盖梁+三柱式桥墩，盖梁总宽200cm,高180cm，柱径Φ140cm,桩基Φ160cm。
2.1.1.3、桥台结构
0#台采用挡土式桥台，单幅桥台设计5根Φ160cm钻孔桩；11#台采用U型桥台，基础为群桩基础，单幅桥台设10根Φ130cm钻孔桩。
2.1.2 本工程与既有铁路间关系
南环路拉堡立交大桥在1号-3号墩跨越内外环线、焦柳线、安全线等四股道，夹角为78.8°～86.6°。10号墩-11号台跨越湘桂线两股道，夹角为81.6°。

2.2主要技术标准

表1 主要技术标准表
序号
项 目
技术标准
1
道路等级
城市主干道-Ⅰ级，双向6车道
2
设计行车速度
50km/h
3
桥梁宽度
桥梁左右两幅分修、总宽度50m,单幅桥面全宽24.7m(含人行道、非机动车道)
4
设计荷载
城市-A级；人群荷载按照《城市桥梁设计规范》（CJJ 11-2011）取用
6
净空要求
跨越焦柳铁路净空≥7.5m,跨越既有湘桂铁路≥7.74m，跨越柳州南编组站的货场股道≥7.5m
7
路面横坡
1.5%
8
安全等级
一级
9
设计基准期
100年
10
测区地震东峰值加速度小于0.05g

2.3自然地理概况及地质条件
2.3.1地形地貌
桥区属柳江浸蚀河谷II级阶地地貌，阶地地势平缓，表层为土层覆盖，自然纵坡5°～10°，相对高差小于10m,植被一般发育，局部松林密布。桥区两侧，房屋密集，横跨既有铁路，交通较方便。
2.3.2气象特征
柳州地处亚中热地带向南亚带过渡的季风气候带，夏长炎热，冬短不寒，雨量充沛，光温丰足，雨热同季，无霜期长，垂直温差大于维度差，中南部多年气温为20.6°，而北部山区在16.5°C之间。

3 主要工程量

3.1 南环路拉堡立交大桥主要工程数量
表2 南环路拉堡立交大桥主要工程数量表
序号
部位
工程项目
单位
数量
1
挖基
挖土方
m3
140000
开挖既有柳邕路路面混凝土
m3
512.9
回填碎石
m3
10976
C15混凝土
m3
498
2
承台
C30混凝土承台
m3
2113
HRB335钢筋
kg
246001
3
钻孔桩（d=1.3m）
钻土
m
376
钻石
m
176
C30钢筋混凝土桩身
m3
664
HRB335钢筋
kg
83302
钢护筒（单个长2m）
个
250
声测管
kg
6160
4
钻孔桩（d=1.6m）
钻土
m
804.6
钻石
m
172.7
C30钢筋混凝土桩身
m3
1838
HRB335钢筋
kg
165192.2
HPB235钢筋
kg
20253
钢护筒（单个长2m）
个
289
声测管
kg
11229.2
5
钻孔桩（d=1.8m）
钻土
m
421.8
钻石
m
436.2
C30钢筋混凝土桩身
m3
1818.9
HRB335钢筋
kg
142062.6
HPB235钢筋
kg
20316.6
钢护筒（单个长2m）
个
174
声测钢管
kg
8823
6
梁部
Lp=25m(12孔)（每孔8片箱梁）
C50混凝土（预制）
m3
2850.7
C50混凝土（现浇）
m3
1017.3
M50水泥浆
m3
32.64
HPB235钢筋
kg
168127
HRB335钢筋
kg
700356
Ø15.2钢绞线
kg
108309
M15-4锚具
套
96
M15-5锚具
套
1440
波纹管（内径55mm）
m
19002
LP=30m(2孔)（每孔8片箱梁）
C50混凝土（预制）
m3
599.2
C50混凝土（现浇）
m3
204.2
M50水泥浆
m3
11.52
R235钢筋
kg
36207
HRB335钢筋
kg
140238
Ø15.2钢绞线
kg
26167
M15-6锚具
套
256
波纹管（内径70mm）
m
3807
6
梁部
39.5+2×60+37.5m预应力混凝土连续梁
联
1
39.5+2×60+37.5m预应力混凝土连续梁
联
1
7
支座预埋件及调平钢板
Q235B
kg
14305.2
HRB335
kg
2195.2
8
支座
GJZ 200×300×52
个
288
GJZ 200×350×52
个
32
GJZF4 200×300×54
个
96
GJZF4 200×350×54
个
32
9
桥面连续
R235钢筋
kg
7793
HRB335钢筋
kg
31157
橡胶垫块（2470×30×1cm）
块
10
5
桥面铺装（含桥台范围）
沥青混凝土
m3
13181.2
6
防水层
m2
18933
7
桥台
C40混凝土
m3
292
C30混凝土
m3
857
HRB335钢筋
kg
41884
8
垫石
C40混凝土
m3
1908
HRB335钢筋
kg
18454
9
盖梁
C40混凝土
m3
1218.4
HRB335钢筋
kg
218460.2
10
墩柱身
C40混凝土
m3
1623.2
C30混凝土
m3
596.2
HRB335钢筋
kg
377146.2
R235钢筋
kg
10946.4
11
系梁
C30混凝土
kg
296.8
HRB335钢筋
kg
26504.8
12
墩台防震挡块
C40混凝土
m3
12.2
HRB335钢筋
kg
8691.5
13
伸缩缝
人行道伸缩装置
m
48
FD-80型伸缩缝
条/m
4/98.8
FD-160型伸缩缝
条/m
4/98.8
C50混凝土
m3
28
钢纤维
kg
2523.6
HPB235钢筋
kg
7120
14
台后搭板
C30混凝土搭板
m3
265.2
HRB335钢筋
kg
47179.4
Q235
kg
218.8
15
排水工程
PVC三通管
个
188
弯管
个
66
200mmPVC泄水管
m
1019
110mmPVC泄水管
m
1072
管卡（包括M16螺栓）
套
680
钢筋格栅
个
564
16
防撞墙
C30混凝土
m3
660
HRB335钢筋
kg
114593
Q345c
kg
58560
17
波形护栏
波形护栏
m
2304
HRB335钢筋
kg
9100.8
Ø205×7×425钢套筒
kg
768
18
防抛网
防抛网Q235
kg
27402
防抛网Q195
kg
7225.4
U型螺栓 M20×1048
套
728
M16普通螺栓
套
7280
防抛网维护门Q235钢材
kg
214.2
19
监测网预埋件
U型螺栓
kg
355
双螺母M20
kg
72.8
预埋法兰盘
kg
934.3
HRB335钢筋
kg
971.8
20
人行道盖板及铺装
C30彩色混凝土
m3
405.5
M10砂浆
m3
133.6
HRB335钢筋
kg
39897.6
HPB235钢筋
kg
11635.2
21
中央搭板
C30混凝土
m3
36.9
HRB335钢筋
kg
3536.7
22
地伏梁，路缘石
C20混凝土
m3
101.4
C25混凝土
m3
112.2
HRB335钢筋
kg
7349.8
HPB235钢筋
kg
18662.4
23
台后填土与防护
渗水土台内台后
m3
714
M10浆砌片石
m3
115.6
24
防护棚架
Q235
kg
99840
C20混凝土
m3
64.8
25
环保工程
弃碴（运距5km）
m3
5168
26
预制梁场
C30混凝土制存梁台座
m3
220
梁场临时用地
亩
2
27
桥梁用地

亩
31.7

39.5+2×60+37.5m预应力混凝土连续梁（左幅）
序号
项目
单位
数量
1
C55混凝土
m3
4063.8
2
Øs15.2钢绞架
kg
187519.7
3
钢筋
HPB235
kg
31962.4
HRB335
kg
727503.9
4
锚具
M15-15
套
34
M15-15P
套
7
M15-17
套
266
M15-17P
套
186
5
塑管波纹管Ø外=114mm
套
10058.2
6
支座
GPZ(Ⅱ)6SX
套
2
GPZ(Ⅱ)6DX
套
2
GPZ(Ⅱ)27.5SX
套
2
GPZ(Ⅱ)27.5DX
套
2
GPZ(Ⅱ)30.0DX
套
1
GPZ(Ⅱ)30.0GD
套
1

37.5+2×60+39.5m预应力混凝土连续梁（右幅）
序号
项目
单位
数量
1
C55混凝土
m3
4606.8
2
Øs15.2钢绞架
kg
193241.2
3
钢筋
HPB235
kg
31962.4
HRB335
kg
727503.9
4
钢筋
M15-15
套
34
M15-15P
套
7
M15-17
套
266
M15-17P
套
186
5
塑料波纹管Ø外=114mm
m
10364.2
6
支座
GPZ(Ⅱ)6SX
套
2
GPZ(Ⅱ)6DX
套
2
GPZ(Ⅱ)27.5SX
套
2
GPZ(Ⅱ)27.5DX
套
2
GPZ(Ⅱ)30.0DX
套
1
GPZ(Ⅱ)30.0GD
套
1

拆除跨既有湘桂铁路立交桥工程数量
序号
项目名称
单位
数量
1
拆除桥台
台帽
C40钢筋混凝土
个/m3
2/22.6
2
台身
C30钢筋混凝土
个/m3
2/513.4
3
拆除人行道栏杆及底座
栏杆
Q235钢材
m
50.3
4
立柱
C30钢筋混凝土
m3
3.2
5
拆除人行道步板及底座
步板
C30钢筋混凝土
m3
7.3
6
立柱
C20钢筋混凝土
m3
6.3
7

C50钢筋混凝土
道/m
6/98
8

孔/t
7/375.2
9

m3
552.8
拆除跨既有焦柳铁路立交桥工程数量
序号
项目名称
单位
数量
1
拆除桥墩
盖梁
C40钢筋混凝土
个/m3
2/54.8
2
墩身
C30钢筋混凝土
个/m3
2/129.6
3
拆除桥台
台帽
C40钢筋混凝土
个/m3
2/22.6
4
台身
C30钢筋混凝土
个/m3
2/513.4
5
拆除人行道栏杆及底座
栏杆
Q235钢材
m
148.4
6
立柱
C30钢筋混凝土
m3
7.4
7
拆除人行道步板及底座
步板
C30钢筋混凝土
m3
21.5
8
立柱
C20钢筋混凝土
m3
18.6
9
切割T梁间湿浇缝

C50钢筋混凝土
道/m
24/392
10
吊装并外运钢筋混凝土T梁

孔/t
28/1500.8
11
建碴外运

m3
664.5

连续梁施工临时工程数量
序号
部位
项目
单位
数量
1
施工支架
Φ48钢管
t
6546．5
2
顶托
个
1050540
3
管扣
个
705000
4
方木
6cm*9cm
m
　98864
5
10cm*10cm
m
　68600
6
15*15cm
m
　23316
7
Φ150钻孔桩基础+Φ140立柱
钻土
m
1000
8
C30钢筋混凝土承台
m3
168
9
承台钢筋HRB335
kg
4262
10
C30钢筋混凝土桩基Φ150+立柱Φ140
m3
1498.8
11
桩身钢筋HRB335
Kg
132928
12
钢护筒(2m一个）
个
256
13
牛角工字钢
kg
7680
14
预埋钢垫板
kg
401.9
15
梁体
贝雷梁
t
420.25
16
贝雷梁体斜撑槽钢
t
53.561
17
横向槽钢分配梁
kg
64048.24
18
贝雷梁销栓
套
902
19
花纹钢板
kg
76490.4
20
原地面硬化
片石
方
9936.00
21
碎石
方
1987.2
22
C25混凝土
方
2980.8
23
钢管落脚槽钢
kg
205628
24
模板
优质竹胶板
m2
28704

3.2 栈桥及居民路改道工程数量
表3、跨焦柳线既有桥梁加固及第一次居民改道主要工程数量表
序号
项目
里程
单位
计算式
数量
备注

栈桥

跨
4
4

一
桥墩

1
既有0#台顶加固

m3

(1)
C35混凝土

m3
长6m*高1.5m*宽1.2m
10.8

（2）
50工字钢

t
4根*6m*101kg/m/1000
2.42

(3)
1cm钢板

kg
宽10cm*长110cm*厚1cm*0.0079*5块
43.45

2
加固1#墩

（1）
C35混凝土扩大基础

m3
宽1.44m*长5.42*m1m
8.81

（2）
挖土方

m3
宽1.44m*长5.42*m1m
8.81

(3)
预埋钢板

Kg
每块钢板面积4000cm2*2cm*0.0079*8块
505.6

(4)
扩大基础HRB335钢筋

Kg
192m*1.58kg/m+127m*0.888kg/m
416.4

(5)
立脚螺栓

kg
4根*0.3米*1.52kg/m*8
14.6

（6）
Φ519钢管

t
(8根*9m)*
122.7Kg/m/1000
8.9

(7)
C35混凝土

m3
(8根*9m)*3.14*0.3152
71.3
钢管内灌混凝土
(8)
[14槽钢

t
3处*30m*1墩14.53kg/m/1000
1.31
钢管剪刀撑
(9)
32工字钢

4根*2.13m*57.7kg/m/1000
0.5

(10)
50工字钢

t
4根*6m*101kg/m/1000
2.42

（11）
1cm钢板

kg
宽10cm*长110cm*厚1cm*0.0079*5块
43.45

3
既有1#墩顶加固

m3

(1)
C35混凝土

m3
长6m*高1.5m*宽1.2m
10.8

(2)
50工字钢

t
4根*6m*101kg/m/1000
2.42

(3)
1cm钢板

kg
宽10cm*长110cm*厚1cm*0.0079*5块
43.45

4
加固2-1#墩

（1）
C35混凝土扩大基础

宽1.44m*长5.42*m1m
8.81

（2）
挖土方

m3
宽1.44m*长5.42*m1m
8.81

(3)
扩大基础HRB335钢筋

Kg
192m*1.58kg/m+127m*0.888kg/m
416.4

(4)
立脚螺栓

kg
4根*0.3米*1.52kg/m*8
14.6

(5)
预埋钢板

Kg
每块钢板面积4000cm2*2cm*0.0079*8块
505.6

（6）
Φ519钢管

t
(8根*9m)*
122.7Kg/m/1000
8.9

(7)
C35混凝土

m3
(8根*9m)*3.14*0.3152
71.3
钢管内灌混凝土
(8)
[14槽钢

t
3处*30m*1墩14.53kg/m/1000
1.31
钢管剪刀撑
(9)
32工字钢

4根*2.13m*57.7kg/m/1000
0.5

(10)
50工字钢

t
4根*6m*101kg/m/1000
2.42

（11）
1cm钢板

kg
宽10cm*长110cm*厚1cm*0.0079*5块
43.45

5
加固2-2#墩

（1）
C35混凝土扩大基础

宽1.44m*长5.42*m1m
8.81

（2）
挖土方

m3
宽1.44m*长5.42*m1m
8.81

(3)
扩大基础HRB335钢筋

Kg
192m*1.58kg/m+127m*0.888kg/m
416.4

(4)
立脚螺栓

kg
4根*0.3米*1.52kg/m*8
14.6

(5)
预埋钢板

Kg
每块钢板面积4000cm2*2cm*0.0079*8块
505.6

（6）
Φ519钢管

t
(8根*9m)*
122.7Kg/m/1000
8.9

(7)
C35混凝土

m3
(8根*9m)*3.14*0.3152
71.3
钢管内灌混凝土
(8)
[14槽钢

t
3处*30m*1墩14.53kg/m/1000
1.31
钢管剪刀撑
(9)
32工字钢

4根*2.13m*57.7kg/m/1000
0.5

(10)
50工字钢

t
4根*6m*101kg/m/1000
2.42

（11）
1cm钢板

kg
宽10cm*长110cm*厚1cm*0.0079*5块
43.45

6
既有2#墩顶加固

m3

(1)
C35混凝土

m3
长6m*高1.5m*宽1.2m
10.8

(2)
50工字钢

t
4根*6m*101kg/m/1000
2.42

(3)
1cm钢板

kg
宽10cm*长110cm*厚1cm*0.0079*5块
43.45

7
加固3#墩

（1）
C35混凝土扩大基础

宽1.44m*长5.42*m1m
8.81

（2）
挖土方

m3
宽1.44m*长5.42*m1m
8.81

(3)
扩大基础HRB335钢筋

Kg
192m*1.58kg/m+127m*0.888kg/m
416.4

(4)
立脚螺栓

kg
4根*0.3米*1.52kg/m*8
14.6

(5)
预埋钢板

Kg
每块钢板面积4000cm2*2cm*0.0079*8块
505.6

（6）
Φ519钢管

t
(8根*9m)*
122.7Kg/m/1000
8.9

(7)
C35混凝土

m3
(8根*9m)*3.14*0.3152
71.3
钢管内灌混凝土
(8)
[14槽钢

t
3处*30m*1墩14.53kg/m/1000
1.31
钢管剪刀撑
(9)
32工字钢

4根*2.13m*57.7kg/m/1000
0.5

(10)
50工字钢

t
4根*6m*101kg/m/1000
2.42

（11）
1cm钢板

kg
宽10cm*长110cm*厚1cm*0.0079*5块
43.45

8
既有3#台顶加固

m3

(1)
C35混凝土

m3
长6m*高1.5m*宽1.2m
10.8

(2)
50工字钢

t
4根*6m*101kg/m/1000
2.42

(3)
1cm钢板

kg
宽10cm*长110cm*厚1cm*0.0079*5块
43.45

二
梁体

1
第1跨

（1）
56工字钢

t
12m*18根*115kg/m/1000
24.9

(2)
22U型螺栓

kg
9根*1.7米*7排*2.89kg/m
309.52

(3)
2cm钢板

kg
宽20cm*厚2cm*长650cm*0.0079*7根
205.4

(4)
方木

m3
12m*9根*0.152
2.43

（5）
钢管

kg
3.84kg/m10.8m(一个断面需求长度)*7个断面
290.3
Φ48*3.5
（6）
I14工字钢

kg
16.9Kg/m*60根*6m*10/1000
60.8

（7）
8mm花纹钢板

Kg
宽600cm*长1200cm*厚0.8cm*0.0079
4550.4

(8)
立柱角钢

kg
14根*1.5*3.729kg/m+24m*3.729
167.8

（9）
Φ16圆钢

kg
24m*1.58Kg/m*2
75.84

（10）
安全防护网

m2
长12*高1.5*2
36

2
第2跨

（1）
56工字钢

t
10m*18根*115kg/m/1000
20.7

(2)
22U型螺栓

kg
9根*1.7米*6排*2.89kg/m
265.4

(3)
2cm钢板

kg
宽20cm*厚2cm*长650cm*0.0079*6根
176.1

(4)
方木

m3
10m*9根*0.152
2.02

（5）
钢管

kg
3.84kg/m10.8m(一个断面需求长度)*5个断面
207

（6）
I14工字钢

kg
16.9Kg/m*50根*6m*10/1000
50.7

（7）
8mm花纹钢板

Kg
宽600cm*长1000cm*厚0.8cm*0.0079
3792

(8)
立柱角钢

kg
12根*1.5*3.729kg/m+20m*3.729
141.8

（9）
Φ16圆钢

kg
20m*1.58Kg/m*2
63.2

（10）
安全防护网

m2
长10*高1.5*2
30

3
第3跨

（1）
56工字钢

t
7．5m*18根*115kg/m/1000
15．525

(2)
22U型螺栓

kg
9根*1.7米*4排*2.89kg/m
264．88

(3)
2cm钢板

kg
宽20cm*厚2cm*长650cm*0.0079*4根
117．36

(4)
方木

m3
7.5m*9根*0.152
1.52

（5）
钢管

kg
3.84kg/m10.8m(一个断面需求长度)*4个断面
166.8

（6）
I14工字钢

kg
16.9Kg/m*38根*6m*10/1000
38.6

（7）
8mm花纹钢板

Kg
宽600cm*长750cm*厚0.8cm*0.0079
28444

(8)
立柱角钢

kg
8根*1.5*3.729kg/m+15m*3.729
100.7

（9）
Φ16圆钢

kg
15m*1.58Kg/m*2
47．4

（10）
安全防护网

m2
长7.5*高1.5*2
22.5

4
第4跨

（1）
56工字钢

t
12m*18根*115kg/m/1000
24.9

(2)
22U型螺栓
