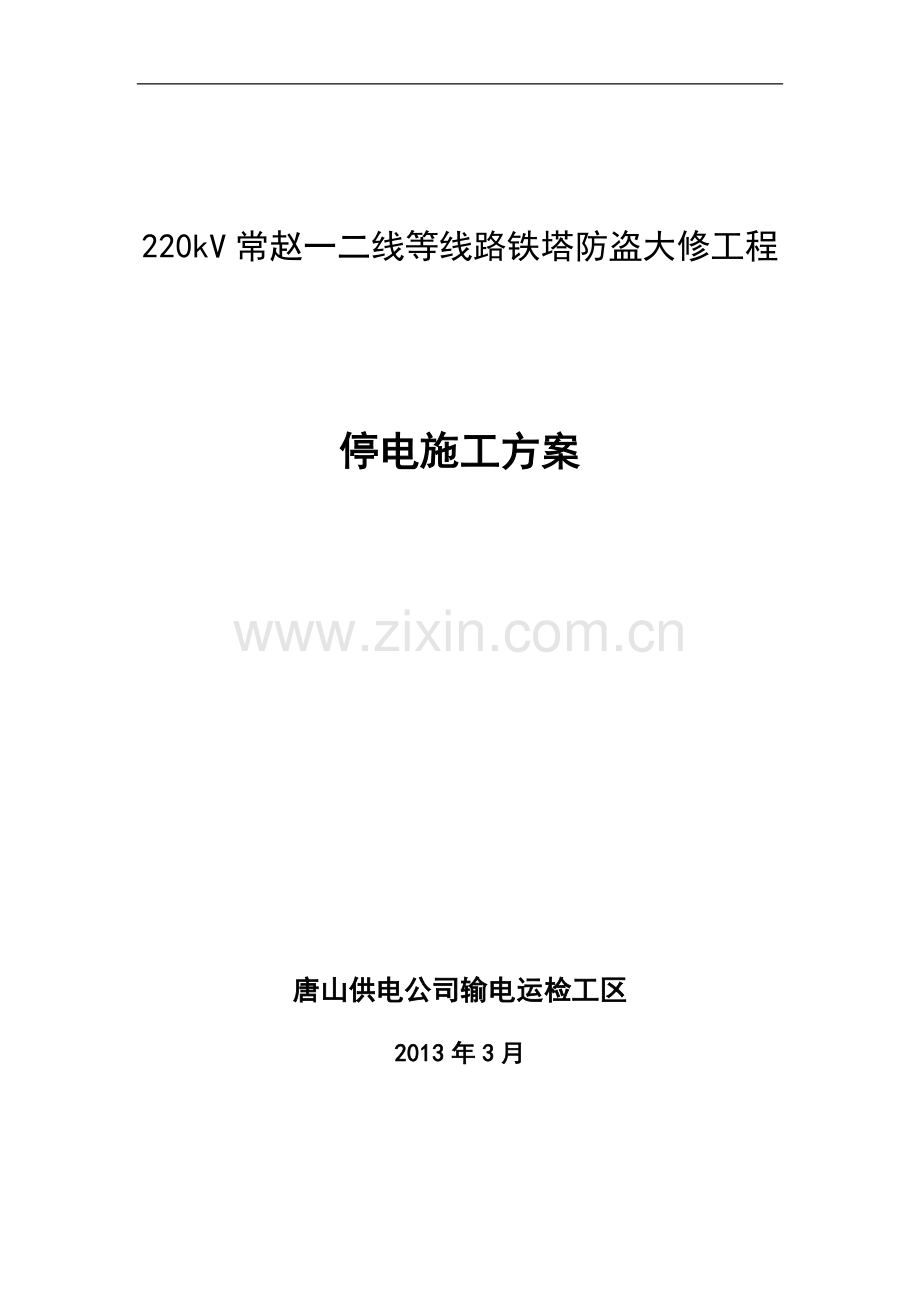

220kV常赵一二线等线路铁塔防盗大修工程

停电施工方案

唐山供电公司输电运检工区
2013年3月

目 录

一、 工程概况………………………………………………1
二、 工程特点………………………………………………1
三、 编制依据........………………………………………....5
四、 停电施工方案........……………………………………6
五、 施工组织机构…………………………………………10
六、 主要机具配置表………………………………………12
七、 工期保证措施…………………………………………12
八、 安全技术措施……………………...………………… 13
九、 文明施工………………………...…………………… 14
十、危险点分析....…………………………………………..14

批准 年 月 日

审核 年 月 日

编写 年 月 日

一、工程概况
1.1工程概况
1.1 工程规模
工程起止点: 220kV常赵一二线等线路铁塔。
电压等级：220kV。
地形划分：平地70%；。
1.2本工程基本情况：
工程名称：220千伏常赵一二线等线路铁塔紧固，加装防盗母。
电压等级：220kV；
承包方式：包工不包料；
建设管理单位：唐山供电公司输电运检工区；
1.3 工程承包范围：
220kV常赵一二线等线路全段铁塔螺栓紧固，加装防盗母。
1.4 工作内容：
(1) 220kV常赵一二线等线路铁塔共340基。
(2)铁塔全部螺栓紧固，补加缺失的螺栓和防盗母。
(3)补加铁塔缺失的脚钉、角铁。
(4)螺栓紧固必须达到紧固要求。
(5)竣工后一年内的质量保证。
1.5 地质、地形、地貌：施工地点大部分为平地。
1.6 交通情况：
本标段位于河北省唐山市境内，大部分桩位车辆可直接到达，交通便利。
1.7 自然环境：
本标段位于河北省唐山市境内，暖温带大陆性季风气候特征明显，冬季寒冷，夏季较凉爽，四季分明，光照、水源充足，雨热同期，适宜多种农作物生长。
二、工程特点
1. 设计特点
(1) 220kV常赵一二线全线路杆塔共340基。
(2)气象条件：
序号
代表情况
温度（℃）
风速(m/s)
冰厚（mm）
①
最低气温
-20
0
0
②
平均气温
10
0
0
③
最大风
-5
27
0
④
覆冰
-5
10
5（10）
⑤
最高气温
40
0
0
⑥
安装
-10
10
0
⑦
外过电压（无风）
15
0
0
⑧
外过电压（有风）
15
10
0
⑨
内过电压
10
15
0
年雷暴日数(日/年): 35
(3)污区划分：全线位于、IV级污秽区。
1. 工程特点
i. 夏季施工：需提前作好防风、防雨的施工准备，
ii. 环境保护：在村镇施工，如不详细策划、执行施工方案，将影响居民的生活；所以对施工人员进行环境保护教育，施工前与主管部门协商，明确运输线路、最大限度的减少对居民的影响和对环境的破坏。
三、编制依据
3.1编制说明
本工程施工组织设计纲要，是在认真领会和熟悉招标文件及设计图纸的基础上，本着确保工程质量，满足国家施工验收规范，达到国家电网公司《输变电工程达标投产考核方法》（2005年版）的标准，按照《国家电网公司输变电优质工程评选办法》，达到国家优质工程标准和达标投产要求的原则，编写本工程施工组织设计纲要。本工程施工组织设计纲要与招标文件及监理规划中的所有规定、要求、条件、条款和规范相符。
我公司编写本工程施工组织设计纲要的编写依据是：
(1) 本工程施工招标文件。
(2) 本工程设计说明书。
(3) 本工程施工图纸设计。
(4) 本工程现场调查所收集的资料。
(5) 国家、行业有关标准、规程、规范。
(6) 《中华人民共和国安全生产法》。
(7) 《国家电网公司安全工作规程》（发电厂和变电所部分）。
(8) 《电力建设安全工作规程》（线路部分）。
(9) 我公司技术力量、机械设备和施工水平。
(10) 我公司以往施工的线路工程成熟的施工方案，施工经验。
3.2本工程主要执行的规程、规范及检验标准如下
专业
序号
规 程、规 范 名 称
规 范 编 号
备注
安装施工
1
110kV-750kV架空输电线路设计规范
GB50545-2010

2
架空输电线路运行规程
DL/T741-2010

3
《工程测量规范》
GB50026-93

安全
专
业

4
国家电网公司电力建设安全健康与环境管理工作规定
国家电网I[2003]168号

5
防止电力生产重大事故的25项重点要求
国电发[2000]589号

6
起重机械安全规程

7
电力建设安全工作规程（架空电力线路）
DL5009.2-2004

8
电力建设安全健康环境评价管理办法(试行)
国家电网工[2004]488号

9
国家电网公司输变电工程安全文明施工标准化工作规定（试行）
国家电网基建[2005]403号

10
华北电网有限公司关于印发《500kV输变电工程初步设计审查管理办法》等10个基建管理制度(试行)的通知 附件6：输变电工程安全文明施工标准化工作实施细则
华北电网基建[2006]43号

11
安全生产工作规定
国家电网总[2003]407号

12
国家电网公司电力安全工作规程(电力线路部分)
国家电网安监[2005]83号

13
电力建设工程施工技术管理导则
国电电源[2002]896号

14
国家电网公司电业生产事故调查规程
国家电网生[2003]426号

15
电力建设工程重大安全事故预防与应急处理暂行规定
国家电网 [2004]264号

主要国家、地方和部门的法律、法规

16
《中华人民共和国建筑法》
中华人民共和国主席令第91号

17
《中华人民共和国安全生产法》
中华人民共和国主席令70号

18
《建设工程质量管理条例》
国务院279号令

19
《电力建设安全健康环境评价管理办法（试行）》
国家电网工[2004]488号

20
《安全生产工作规定》
国电网总[2003]407号

21
《110～500kV架空送电线路设计技术规程》
DL/T 5092-99

22
《电力建设安全工作规程（架空电力线路部分）》
DL 5009.2-94

23
《110kV及以上送变电工程启动及竣工验收规程》
DL/T 782-2001

24
《110～500kV架空送电线路施工及验收规范》
GB 50233-2005

25
《安全管理文件，资料汇编》
华北电网

26
《华北电网有限公司建设项目竣工档案管理规定》等文件
华北电网

27
《110～500kV架空电力线路工程施工质量及评定规程》
DL/T 5168-2002

28
《防止电力生产重大事故的25项重点要求》

29
《河北省建设工程施工现场安全标准》

30
《起重机械安全规程》

31
《电力建设工程施工技术管理导则》
国家电网工[2003]153号

32
《防止电力生产重大事故的二十五项重点要求实施细则》
华电集团公司2002年3月

33
《国家电网公司输变电工程达标投产考核办法》
2005年版

34
《国家电网公司送变电优质工程评选办法》
2004年版

其它
35
建设工程文件归档整理规范
GB/T50328-2001

36
建设工程监理规范
GB50319-2000

37
建筑安装工程资料管理规程
DBJ01-51-2003

38
《输变电工程档案归档范围》

39
电力建设工程质量管理（质量监督检查典型大纲）

40
220kV及以上送变电工程启动及竣工验收规程
DL/T782-2001

41
网局、我局颁发的电力建设工程施工技术管理制度

42
施工设计图纸、设计变更和发包商质量要求文件

43
本公司管理体系程序文件

四、施工方案
A．工作负责人接令后向施工人员站队、唱票。
B．由各队施工负责人下令：开始施工
F.由工作负责人下令：“工作区段内开始施工作业”。
G.各作业队随时将施工任务完成情况向工作负责人汇报，以便及时调整人力物力。
H.全部施工工作完成后，工作负责人下令：“停止施工”。各施工队命令全部施工人员撤离施工现场后，由各队施工负责人向工作负责人汇报。
I.由工作负责人核对无误后，向工区交令，同时向施工负责人通报。

4.3工序流程图
接工作令
核对杆塔
施工准备
施工作业
竣工验收
清理现场
交令

4.4停电施工前的准备工作
为了确保工程施工的开、竣工时间和工程阶段性里程碑进度计划的按时完成，我工区在施工中，采用按照线路作业施工方式。
4.4.1综合进度计划
（1） 编制说明
本综合进度计划的编制是根据施工人员的技术素质和劳动效率、施工现场条件、气候条件、环境条件、实际进度及经济指标。
4.4.2影响工期主要因素
（1）供应、质量问题的影响：材料供应不及时或材料出现质量问题而需调换都会出现窝工；另外，施工中发生质量问题，需返工，也会影响工期。
（2）施工方法不正确，工艺不美观，造成返工。
4.4.3工期保证措施
（1）从公司领导到工区各级负责人，要统一思想，明确工程目标，恪尽职守，做好本职工作，并且积极配合，出现问题，共同协商，妥善解决，保证施工的持续进行。
（2严格执行质量标准，加大现场监察力度，保证各单项施工质量，消灭质量事故，完成一项保证一项，不返工，对不符合质量的材料要缩短调换时间。
（3）抓好前期准备工作，做到技术、材料、机具、供应，落实到人；施工过程中及时反馈材料到货、发放及储存情况，并协助负责人制定材料的供应计划，保质、保量、及时的满足施工对材料的需求。
4.5施工注意事项
1. 工作前必须认真检查安全防护用品及工具。
2. 进入工作现场正确佩带安全帽，攀登杆塔时注意检查脚钉是否牢固可靠。
3. 穿着统一工作服，衣着整洁灵便，穿劳保鞋，并正确配戴个人防护用具。
4. 高处作业人员必须系好安全带并使用个人防护绳，安全带必须拴在牢固的构件上，应防止安全带被锋利物割伤；系安全带必须检查扣环是否扣牢；不得低挂高用，并随时检查是否牢固。
5. 高处作业人员在转移位置时不得失去安全保护，手扶的构件必须牢固。
6. 作业人员上下铁塔应沿脚钉攀登，必须抓牢主材，严禁沿单根构件上爬或下滑。
7. 铁塔上应避免上下交叉作业，上下交叉作业或多人在一处作业时，应相互照应，密切配合。
8. 高空人员要防止掉东西，使用的工器具、材料应放好；地面人员应戴安全帽，离开重物下方并严禁行人逗留。
9. 高处作业所用的工具和材料应放在工具袋内或用绳索绑牢，上下传递物品应用绳索吊送，严禁抛掷。
10. 所有作业应在良好的天气下进行，在工作中遇有6级以上大风以及雷暴雨、冰雹、大雾、沙尘暴等恶劣天气时，应停止工作。

五、施工组织机构
5.1根据工程量的大小和我单位多年施工组织经验，本次停电施工建立以总负责人为首的现场组织机构，确保施工安全、质量和进度目标顺利实现。

总负责人
侯玉国

检修专工
董辉洲

专职安全员
曹津源

三队负责人
鲍广明
二队负责人
高泽恒
一队负责人
赵晓峰
四队负责人
高启来

5.2根据本次施工特点，我工区拟投入4个施工班负责110kV车大一二线等全塔防盗施工工作，工区将根据各组工作量实时完成情况合理调配施工力量，提高工作效率。
各组施工力量计划表
组别 负责人 施工人员 备注
第一组 赵晓峰 8人（高空4人、地勤4人）
第二组 高泽恒 8人（高空4人、地勤4人）
第三组 鲍广明 8人（高空4人、地勤4人）
第四组 高启来 8人（高空4人、地勤4人）

5.3施工指定工作负责人：侯玉国 手机：[phone]

六、主要机具配置表
工序
设备名称
规格
单位
需要数量
进场
时间
退场
时间
解决
方法
需要
现有
2012年
铁塔紧固工作
活动扳手
12寸
把
20
20

公斤扳手

把
5
5

角铁切割机

台
1
1

打眼机

台
1
1

绝缘绳

条
5
5

其
它
工程车

台
5
5

载重汽车
8吨
台
5
10

数码相机

台
1
1

数码摄相机

台
1
1

七、工期保证措施
1. 施工前，检查材料、螺栓情况，及时补齐缺料。
2. 做好施工前的一切准备工作，对每一个施工环节，详细计划，周密安排，对可能发生的情况提前做好准备，尽量减少施工期间的突发情况。
3. 合理安排施工作业计划，及时调整施工力量，均衡施工进度，做到统一指挥，统一调配。
4. 当天的工作必须当天完成，并准备好照明设备。
5. 提前与线路地段负责人协调好施工受阻问题，防止施工时受到阻拦。
6. 组织好后备施工力量，确保停电作业如期完成。
八、安全技术措施
1. 在施工前，必须对所有施工人员进行技术、质量、安全交底，所有施工人员必须按交底的要求进行施工。
2. 施工前做好施工人员的组织工作，明确分工，落实职责；每个作业组选用责任心强、经验丰富的施工人员。
3. 凡参加本次施工的人员，必须严格遵守《电力建设安全工作规程》和停电施工方案中的有关规定，确保施工安全。
4. 由专职安全员全面负责停电施工现场的安全工作。
5. 严格执行安全工作命令票制度，工作前必须由施工负责人向全体施工人员宣读安全工作命令票。
6. 施工前，必须做好施工工器具及安全防护用品的检查工作。
7. 高处作业人员必须正确使用防冲击安全带，严禁空档。安全带必须栓在牢固的塔材上，且必须遵守高挂低用的原则。
8. 高处作业所使用的工具及材料应放在工具袋内或用绳索绑牢；上下交叉作业时，应相互照应，密切配合。
9. 未接到施工命令时，严禁任何人攀登杆塔。施工过程中，每个作业现场均应设置专职安全监护人。
10. 通讯联络必须保证畅通无阻、及时可靠。
11. 全部施工工作完成后，由专职安全员负责对线路进行全面检查
九、文明施工
1.遵守规程、导则、守则、施工方案、技术规定作业。
2.场地布置合理，
3.现场材料及工器具码放整齐，有条有理。
4进入施工现场必须正确佩带安全帽，严防高空落物。
5.施工完毕做到工完、料尽、场地清。
6. 注意保护施工范围内的民用建筑、设施，与当地群众搞好关系。

十、危险点分析
根据工作特点及工作现场的实际情况，项目部有关人员对本项施工作业工作进行认真分析、研究，找出本次停电工作容易发生事故的危险点并制定相应措施如下：
1.高空坠落：工作人员在杆塔上工作必须使用合格的安全带，安全带要挂在杆塔牢固的构件上，佩带安全帽正确。
2、工器具：工器具进入现场前要认真做好检查，不合格的工器具严禁进入施工现场，工器具严禁超负荷使用。
3、现场监护：施工现场必须安排专人全程监护，监护人负责检查现场安全措施是否完备，是否符合现场条件及施工人员的执行情况等。
4、工作后回检：工作完毕后认真进行回检，防止塔上遗漏工器具及材料。
