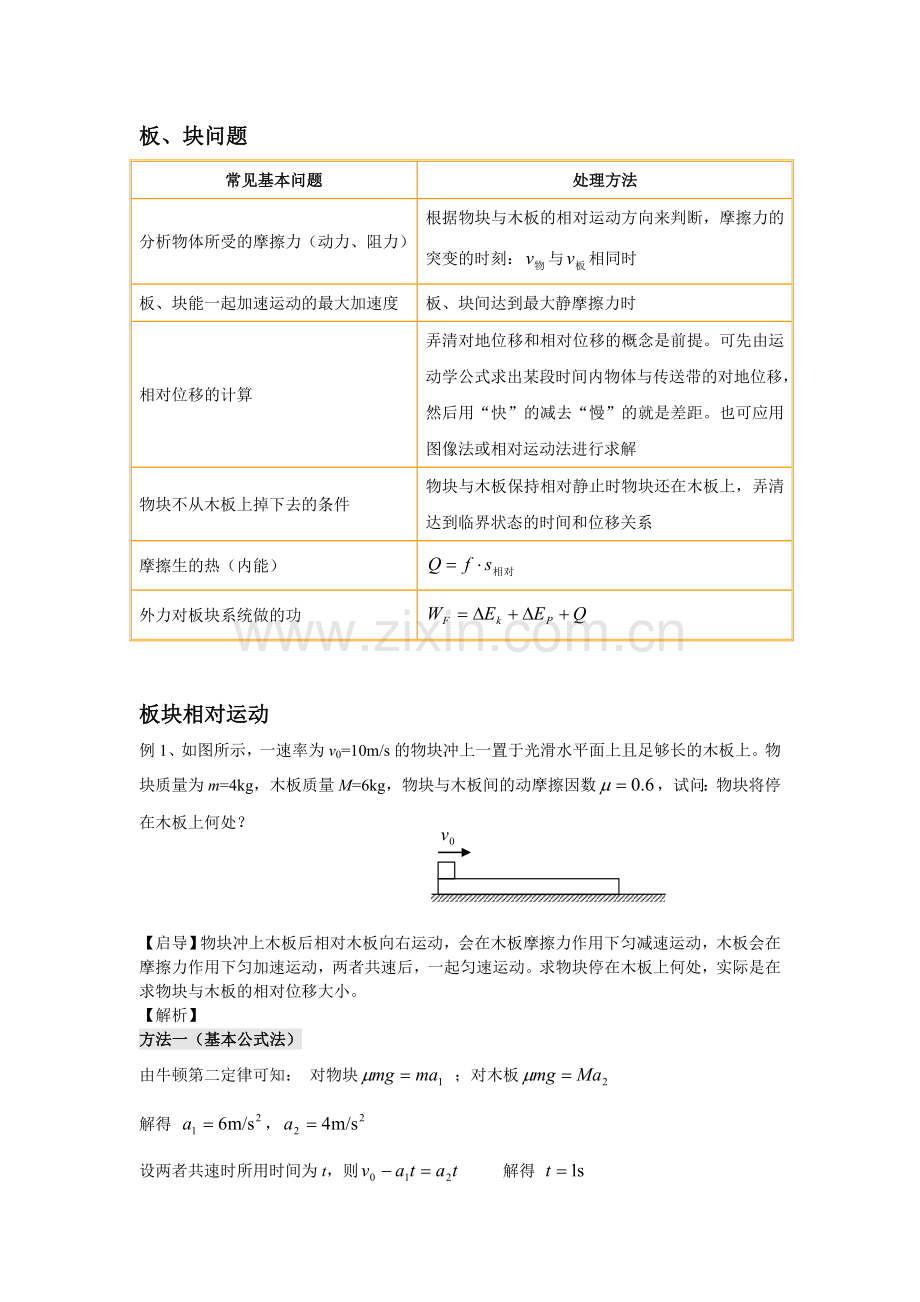

板、块问题
常见基本问题
处理方法
分析物体所受的摩擦力(动力、阻力)
根据物块与木板的相对运动方向来判断,摩擦力的突变的时刻:与相同时
板、块能一起加速运动的最大加速度
板、块间达到最大静摩擦力时
相对位移的计算
弄清对地位移和相对位移的概念是前提。可先由运动学公式求出某段时间内物体与传送带的对地位移,然后用“快”的减去“慢”的就是差距。也可应用图像法或相对运动法进行求解
物块不从木板上掉下去的条件
物块与木板保持相对静止时物块还在木板上,弄清达到临界状态的时间和位移关系
摩擦生的热(内能)
外力对板块系统做的功
板块相对运动
例1、如图所示,一速率为v0=10m/s的物块冲上一置于光滑水平面上且足够长的木板上。物块质量为m=4kg,木板质量M=6kg,物块与木板间的动摩擦因数,试问:物块将停在木板上何处?
【启导】物块冲上木板后相对木板向右运动,会在木板摩擦力作用下匀减速运动,木板会在摩擦力作用下匀加速运动,两者共速后,一起匀速运动。求物块停在木板上何处,实际是在求物块与木板的相对位移大小。
【解析】
方法一(基本公式法)
由牛顿第二定律可知: 对物块 ;对木板
解得 ,
设两者共速时所用时间为t,则 解得
这段时间物块与车的位移大小分别为
v0
0
t
v/m·s-1
t/s
两车的位移之差
故物块能停距木板左端5m处
方法二(图像法)
作出物块与木板的运动图像如图所示。由牛顿第二定律可求得物块与木板的加速度
两者t时刻速度相等,则 解得
分析可知,图中阴影面积为板、块的相对位移,由几何关系知
故物块能停距木板左端5m处
解法三(相对运动法)
以地面为参考系,由牛顿第二定律可知
对物块 对木板
解得 ,
以木板为参考系,物块的初速度为,加速度为,则
两者相对位移为
故物块能停在距木板左端5m处
例2、如图所示,一平板车以某一速度v0匀速行驶,某时刻一货箱(可视为质点)无初速度地放置于平板车上,货箱离车后端的距离为l=3m,货箱放入车上的同时,平板车开始刹车,刹车过程可视为做a=4m/s2的匀减速直线运动。已知货箱与平板车之间的摩擦因数为μ=0.2,g=10m/s2。为使货箱不从平板上掉下来,平板车匀速行驶的速度v0应满足什么条件?
【解析】由于,故可作出货箱、平板车的图像如图所示。图中阴影面积即为货箱与平板车在共速前的相对位移大小,则
v0
v/m·s-1
t/s
0
t
解得
阴影面积
要使货箱不从平板上掉下来,需满足
解得
【答案】
木板受牵引的板块问题
例3、如图所示,长、质量的木板静止放在水平面上,质量的小物块(可视为质点)放在木板的右端,木板和小木块间的动摩擦因数,木板与地面间的动摩擦因数。现对木板施加一水平向右的拉力,取,求:
(1)使小物块不掉下木板的最大拉力(小物块受到的最大静摩擦力等于滑动摩擦力)。
(2)如果拉力恒定不变,小物块所能获得的最大动能是多少。
【解析】(1)设物块与木板能保持相对静止的临界加速度为,则
对物块
对整体
所以
(2)当拉力时,物块相对于木板滑动,则
对木板
设物块在木板上滑行时间为,则
解得 物块的最大速度
所以
【答案】(1)12N (2)0.5J
例4、静止在光滑水平面上的平板车B的质量为m=0.5kg、长L=1m。某时刻A以v0=4m/s向右的初速度滑上木板B的上表面,物体A的质量M=1kg,在A滑上B的同时,给B施加一个水平向右的拉力。忽略物体A的大小,已知A与B之间的动摩擦因数µ=0.2,取重力加速度g=10m/s2。试求:
(1)若F=5N,物体A在小车上运动时相对小车滑行的最大距离;
(2)如果要使A不至于从B上滑落,拉力F大小应满足的条件。
【引导】本题与上题运动情境不同之处在于本题中物块有初速度,而上题中却没有。物块在平板车上做匀减速运动,当两者速度相等时具有最大相对位移(如果两者速度能相等的话)。要想A不从平板车B上滑落,F不能太小,致使物块从平板车右端冲出;F也不能太大,致使两者速度相等后依然不能相对静止而从平板车左端滑出。
【解析】(1)物体A滑上平板车B以后,做匀减速运动,有
平板车B做加速运动,有 解得
两者速度相同时,有 解得
这段时间内A、B运行的位移大小分别为
物体A在平板车上运动时相对平板车滑行的最大距离
由于,所以以上分析和结论成立。
(2)物体A不滑落的临界条件是A到达B的右端时,A、B 具有共同的速度,则位移关系为 ; 时间关系为
联立以上两式解得
由牛顿第二定律得
若,则A滑到B的右端时,速度仍大于B的速度,A将从B右端滑落,所以要想不滑落,F必须大于等于1N。
当F大于某一值时,在A到达B的右端之前,B就与A具有共同的速度,之后,只有A 与B保持相对静止,才不会从B的左端滑落,所以
由以上两式解得
若F大于3N,A与B具有相同的速度之后,A会相对B向左滑动,要想不滑落,F必须小于等于3N。
综上所述,F应满足的条件是
【答案】(1)0.5m (2)
例5、如图所示,在光滑的桌面上叠放着一质量为mA=2.0kg的薄木板A和质量为mB=3 kg的金属块B.A的长度L=2.0m.B上有轻线绕过定滑轮与质量为mC=1.0 kg的物块C相连.B与A之间的滑动摩擦因数 µ =0.10,最大静摩擦力可视为等于滑动摩擦力.忽略滑轮质量及与轴间的摩擦.起始时令各物体都处于静止状态,绳被拉直,B位于A的左端(如图),然后放手,求经过多长时间t后 B从 A的右端脱离(设 A的右端距滑轮足够远)(取g=10m/s2).
例4答案:
解析: 以桌面为参考系,令aA表示A的加速度,aB表示B、C的加速度,sA和sB分别表示 t时间 A和B移动的距离,则由牛顿定律和匀加速运动的规律可得
mCg-µmBg=(mC+mB)aB
µ mBg=mAaA
sB=aBt2
sA=aAt2
sB-sA=L
由以上各式,代入数值,可得
t=4.0s
例6、.(14分)冰壶比赛是在水平冰面上进行的体育项目,比赛场地示意如图。比赛时,运动员从起滑架处推着冰壶出发,在投掷线AB处放手让冰壶以一定的速度滑出,使冰壶的停止位置尽量靠近圆心O。为使冰壶滑行得更远,运动员可以用毛刷擦冰壶运行前方的冰面,使冰壶与冰面间的动摩擦因数减小。设冰壶与冰面间的动摩擦因数为μ1=0.008,用毛刷擦冰面后动摩擦因数减小至μ2=0.004。在某次比赛中,运动员使冰壶C在投掷线中点处以2m/s的速度沿虚线滑出。为使冰壶C能够沿虚线恰好到达圆心O点,运动员用毛刷擦冰面的长度应为多少。(g取10m/s2)
A
B
C
O
圆垒
投掷线
起滑架
30m
24、【解析】设冰壶在未被毛刷擦过的冰面上滑行的距离为,所受摩擦力的大小为:在 被毛刷擦过的冰面上滑行的距离为,所受摩擦力的大小为。则有+=S ①式中S为投掷线到圆心O的距离。
② ③
设冰壶的初速度为,由功能关系,得 ④
联立以上各式,解得 ⑤
代入数据得 ⑥
题型二(传送带问题)下面介绍两种常见的传送带模型。
1.水平传送带模型
项目
图示
滑块可能的运动情况
情景1
(1)可能一直加速
(2)可能先加速后匀速
情景2
[来源:Zxxk.Com]
(1)v0>v时,可能一直减速,也可能先减速再匀速
(2)v0<v时,可能一直加速,也可能先加速再匀速
情景3
(1)传送带较短时,滑块一直减速达到左端
(2)传送带较长时,滑块还要被传送带传回右端。其中v0>v返回时速度为v,当v0<v返回时速度为v0
2.倾斜传送带模型
项目
图示
滑块可能的运动情况
情景1
(1)可能一直加速
(2)可能先加速后匀速
情景2
(1)可能一直加速
(2)可能先加速后匀速
(3)可能先以a1加速后以a2加速
情景3
(1)可能一直加速
(2)可能先加速后匀速
(3)可能一直匀速
(4)可能先以a1加速后以a2加速
情景4
(1)可能一直加速
(2)可能一直匀速
(3)可能先减速后反向加速
例7、如图所示,一平直的传送带以v=2m/s的速度匀速运行,传送带把A处的工件运送到B处.A、B相距L=10m.从A处把工件无初速度地放到传送带上,经过时间t=6s传送到B处,欲用最短的
时间把工件从A处传送到B处,
求传送带的运行速度至少多大?
例8、如图所示,传送带与地面倾角θ=37°,从A到B长度为16m,传送带以10m/s的速度逆时针转动.在传送带上端A处无初速度的放一个质量为0.5kg的物体,它与传送带之间的摩擦因数为0.5.求物体从A运动到B所用时间是多少?(sin37°=0.6,cos37°=0.8)
解析:物体放在传送带上后,开始的阶段,由于传送带的速度大于物体的速度,物体所受的摩擦力沿传送带向下如图15所示,物体由静止加速,由牛顿第二定律得
mgsinθ+μmgcosθ=ma1
图1
解得a1=10m/s2
物体加速到与传送带速度相同需要的时间为
t1=s=1s
物体加速到与传送带速度相同发生的位移为
由于μ<tanθ(μ=0.5,tanθ=0.75),物体在重力作用下将继续加速运动,当物体的速度大于传送带的速度时,物体给传送带的摩擦力沿传送带向上.如图16所示,
由牛顿第二定律得mgsinθ-μmgcosθ=ma2
图2
解得:a2=2m/s
设后一阶段物体滑至低端所用时间为t2,
由L-s=vt2+
解得t2=1s (t2=11s舍去)
所以,物体从A运动到B所用时间
针对训练
1.如图所示,在静止的平板车上放置一个质量为10kg的物体A,它被拴在一个水平拉伸的弹簧一端(弹簧另一端固定),且处于静止状态,此时弹簧的拉力为5N。若平板车从静止开始向右做加速运动,且加速度逐渐增大,但a≤1m/s2。则 ( AD )
A
A.物体A相对于车仍然静止
B.物体A受到的弹簧的拉力逐渐增大
C.物体A受到的摩擦力逐渐减小
D.物体A受到的摩擦力先减小后增大
2、(江苏省九名校2007年第二次联考)如图所示,质量为M的长平板车放在光滑的倾角为a 的斜面上,车上站着一质量为m的人,若要平板车静止在斜面上,车上的人必须( D )D
A.匀速向下奔跑
B.以加速度向下加速奔跑
C.以加速度向上加速奔跑
D.以加速度向下加速奔跑
3.(2012上海卷).(10分)如图,将质量m=0.1kg的圆环套在固定的水平直杆上。环的直径略大于杆的截面直径。环与杆间动摩擦因数m=0.8。对环施加一位于竖直平面内斜向上,与杆夹角q=53°的拉力F,使圆环以a=4.4m/s2的加速度沿杆运动,求F的大小。(取sin53°=0.8,cos53°=0.6,g=10m/s2)。
解析:
令Fsin53°=mg,F=1.25N,当F<1.25N时,杆对环的弹力向上,由牛顿定律Fcosq-mFN=ma,FN+Fsinq=mg,解得F=1N,当F>1.25N时,杆对环的弹力向下,由牛顿定律Fcosq-mFN=ma,Fsinq=mg+FN,解得F=9N,
4.(2003年·江苏理综)水平传送带被广泛地应用于机场和火车站,用于对旅客的行李进行安全检查右图为一水平传送带装置示意图,绷紧的传送带A、B始终保持v=1m/s的恒定速率运行;一质量为m=4kg的行李无初速地放在A处,传送带对行李的滑动摩擦力使行李开始做匀加速直线运动,随后行李又以与传送带相等的速率做匀速直线运动.设行李与传送带间的动摩擦因数μ=0.1,AB间的距离l=2m,g取10m/s2.
(1)求行李刚开始运动时所受的滑动摩擦力大小与加速度大小;
(2)求行李做匀加速直线运动的时间;
(3)如果提高传送带的运行速率,行李就能被较快地传送到B处.求行李从A处传送到B处的最短时间和传送带对应的最小运行速率.
(1)4N,a=lm/s2;(2)1s;(3)2m/s
5.如图5-6所示,质量为M的木板上放着一质量为m的木块,木块与木板间的动摩擦因数为μ1,木板与水平地面间的动摩擦因数为μ2,加在木板上的力F至少为多大时,才能将木板从木块下抽出?
解析 设当F=Fmin时恰好能将木板从木块下抽出,此时对M、m组成的整体进行受力分析如图甲所示
由牛顿第二定律,得:
Fmin-μ2(M+m)g=(M+m)a ①
对m进行受力分析如图乙所示
由牛顿第二定律,得:
μ1mg=ma ②
联立①②解得:Fmin=(M+m)g(μ1+μ2)
答案 (M+m)g(μ1+μ2)
6、如图5-4所示,有一块木板静止在光滑水平面上,质量M=4 kg,长L=1.4 m.木板右端放着一个小滑块,小滑块质量m=1 kg,其尺寸远小于L,小滑块与木板间的动摩擦因数为μ=0.4.(取g=10 m/s2)
(1)现将一水平恒力F作用在木板上,为使小滑块能从木板上面滑落下来,则F大小的范围是多少?
(2)其他条件不变,若恒力F=22.8 N,且始终作用在木板上,最终使得小滑块能从木板上滑落下来,则小滑块在木板上面滑动的时间是多少?
解析 (1)要使小滑块能从木板上滑下,则小滑块与木板之间应发生相对滑动,此时,对小滑块分析得出μmg=ma1,解得a1=4 m/s2,
对木板分析得出F-μmg=Ma2,
加速度a1、a2均向右,若小滑块能从木板上滑下,则需要满足a2>a1,解得F>20 N.
(2)当F=22.8 N时,由(1)知小滑块和木板发生相对滑动,对木板有F-μmg=Ma3,则a3=4.7 m/s2.
答案 (1)F>20 N (2)2 s
7、如图所示,质量为mA、mB的两个物体A和B,用跨过定滑轮的细绳相连.用力把B压在水平桌面上,使A离地面的高度为H,且桌面上方细绳与桌面平行.现撤去压B的外力,使A、B从静止开始运动,A着地后不反弹,在运动过程中B始终碰不到滑轮.B与水平桌面间的动摩擦因数为μ,不计滑轮与轴间、绳子的摩擦,不计空气阻力及细绳、滑轮的质量.求:
(1)A下落过程的加速度;
(2)B在桌面上运动的位移.
8.(2012届西电高三第一次月考)如图所示,质量为M的长木板,静止放在粗糙水平面上,有一个质量为m,可视为质点的物块,以某一水平初速度从左端冲上木板,从物块冲上木板到物块和木板达到共同速度的过程中,物块和木板的图像分别如图中的折线acd和bcd所示,a、b、c、d点得坐标为a(0,10)、b(0,0)、c(4,4)、d(12,0)。根据图像(g=10m/s2),求:(1)物块冲上木板做匀速直线运动的加速度大小a1,木板开始做匀加速直线运动的加速度大小a2,达到相同速度之后,一起做匀减速直线运动的加速度大小a;(2)物块质量m与长木板质量M之比;(3)物块相对长木板滑行的距离。
5.【答案】(1) (2) (3)
解:(1)由图像可知 ,,
(2)由牛顿第二定律得 对物块: 对木板:
对整体: 联立以上各式,解得
(3)图中的面积即为物块相对长木板滑行的距离,所以
9、(2008年镇江市2月调研)(13分)如图所示,在光滑水平桌面上放有长木板C,在C上左端和距左端x处各放有小物块A和B,A、B的体积大小可忽略不计,A、B与长木板C间的动摩擦因数为μ,A、B、C的质量均为m,开始时,B、C静止,A以某一初速度v0向右做匀减速运动,设物体B与板C之间的最大静摩擦力等于滑动摩擦力.求:
(1)物体A运动过程中,物块B受到的摩擦力.
(2)要使物块A、B相碰,物块A的初速度v0应满足的条件.
解:(1)设A在C板上滑动时,B相对于C板不动,则对B、C有
μmg=2ma (1分)
(1分)
又B依靠摩擦力能获得的最大加速度为 am==(1分)
∵am>a∴ B未相对C滑动而随木板C向右做加速运动 (1分)
B受到的摩擦力fb = ma =μmg (1分)
方向向右 (1分)
(2)要使物块A刚好与物块B发生碰撞,物块A运动到物块B处时,A、B的速度相等,即v1= v0-μgt =μgt (2分)
得v1= v0/3 (1分)
设木板C在此过程中的位移为x1,则物块A的位移为x1+x,由动能定理
-μmg(x1+x) = mv12-mv02 (1分)
μmgx1 =(2m)v12 (1分)
联立上述各式解得v0 = (1分)
要使物块A、B发生相碰的条件是v0> (1分)
10、一小圆盘静止在桌布上,位于一方桌的水平面的中央。桌布的一边与桌的AB边重合,如图。已知盘与桌布间的动摩擦因数为μ1,盘与桌面间的动摩擦因数为μ2。现突然以恒定加速度a将桌布抽离桌面,加速度的方向是水平的且垂直于AB边。若圆盘最后未从桌面掉下,则加速度a满足的条件是什么?(以g表示重力加速度)
解析:设圆盘的质量为m,桌长为l,在桌布从圆盘下抽出的过程中,盘的加速度为a1,有
①
桌布抽出后,盘在桌面上作匀减速运动,以a2表示加速度的大小,有
②
设盘刚离开桌布时的速度为v1,移动的距离为x1,离开桌布后在桌面上在运动距离x2后便停下,有
③
④
盘没有从桌面上掉下的条件是
⑤
设桌布从盘下抽出的时间为t,在这段时间内桌布移动的距离为x,有
⑥
⑦
而
⑧
由以上各式解得
⑨
