常用框架断路器母排选择表.doc

序号
断路器型号
触头宽度
额定电流
选用的铜母排规格
序号
断路器型号
触头宽度
额定电流
选用的铜母排规格
正泰(抽出式）系列断路器
2
CW1-3200
100
2500
2（100*8）
1
NA1-2000
60
630
60*6
60
800
60*6
100
3200
3（100*10）
60
1000
60*8
3
CW1-4000
150
3600
3（100*10）
60
1250
2（60*6）
150
4000
3（120*10）
60
1600
2（60*8）
CW1-5000
220
4000
3（100*10）
60
2000
2（60*10）
220
5000
4（100*10）
2
NA1-3200
100
2000
2（100*6）
ABB断路器(抽出式）
100
2500
2（100*8）
1

E1
60
800
60*6
100
3200
3（100*8）
60
1000
60*6
3
NA1-4000
140
4000
3（120*10）
60
1250
2（60*6）
4
DW15-1600
60
630
50*5
80
1600
2（60*8）
5
DW15-1600
60
800
60*6
2
E2
60
800
60*6
6
DW15-1600
60
1000
60*8
60
1000
60*6
60
1600
80*10
60
1250
2（60*6）
7
DW17-630型
30
630
50*5
80
1600
2（60*8）
60
2000
2（60*10）
3
E3
96
800
60*6
96
1000
60*6
8
DW17-800型
40
800
50*10
9
DW17-1900
40
1000
50*10
96
1250
100*6
10
DW17-1900
50
1250
2(50*6)
96
1600
100*8
11
DW17-1900
50
1600
2(50*10)
96
2000
2（100*6）
12
DW17-2900
100
2000
120*10
96
2500
2（100*8）
13
DW17-2900
100
2500
2(100*8)
96
3200
2（100*10）
14
DW17-3900
170
3200
2(120*10)
4
E4
150
3200
2(100*10)

150
4000
3（100*10）

6
E6
222
3200
2(100*10)

222
4000
3（100*10）
常熟CW1(抽出式）系列断路器
222
5000
4（100*10）
1
CW1-2000
70
630
60*6
222
6300
4(125*12.5)
70
800
60*6

70
1600
2(60*8)

70
2000
2(60*10)

CW1-3200
100
2000
2(100*6)

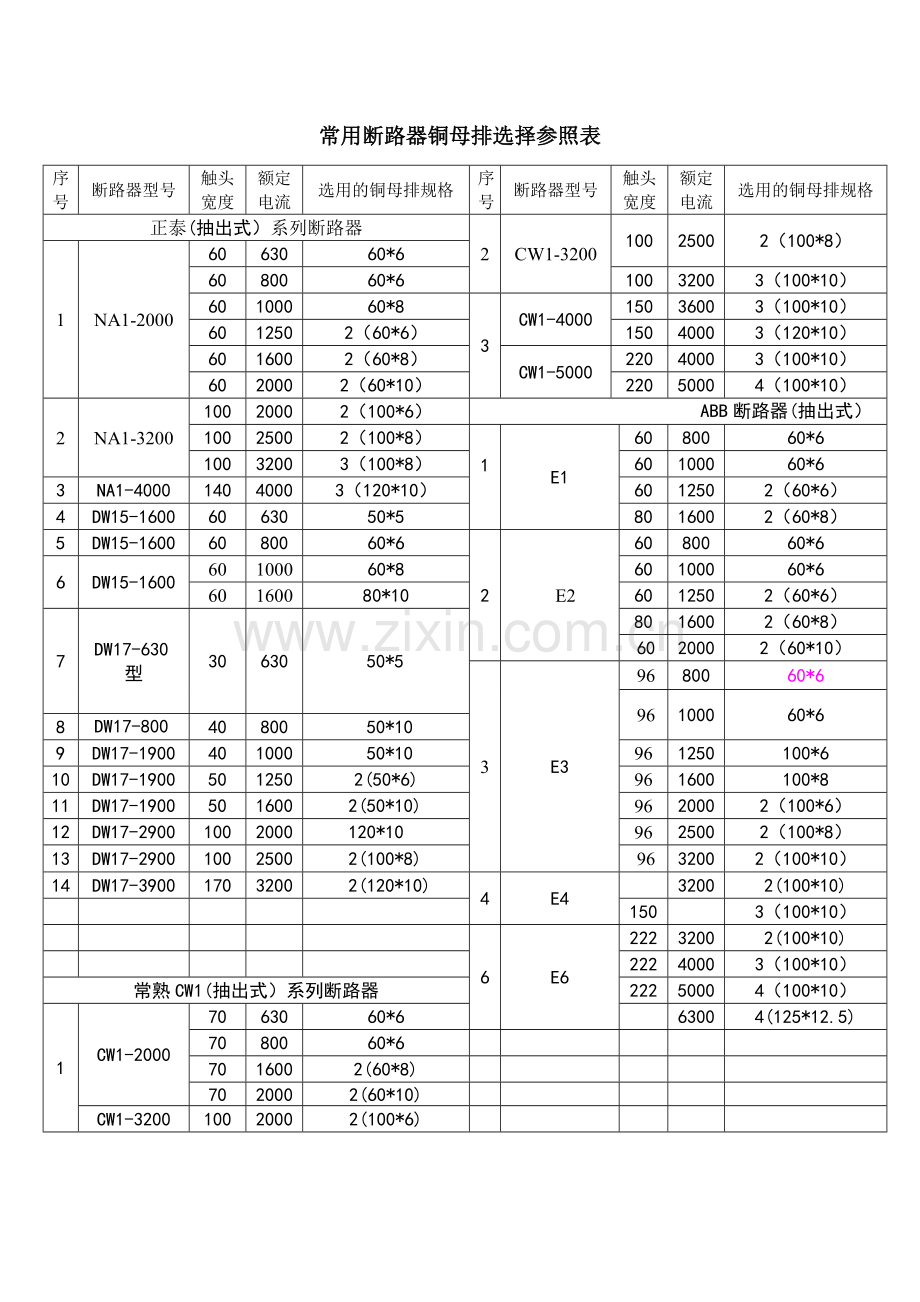

常用断路器铜母排选择参照表

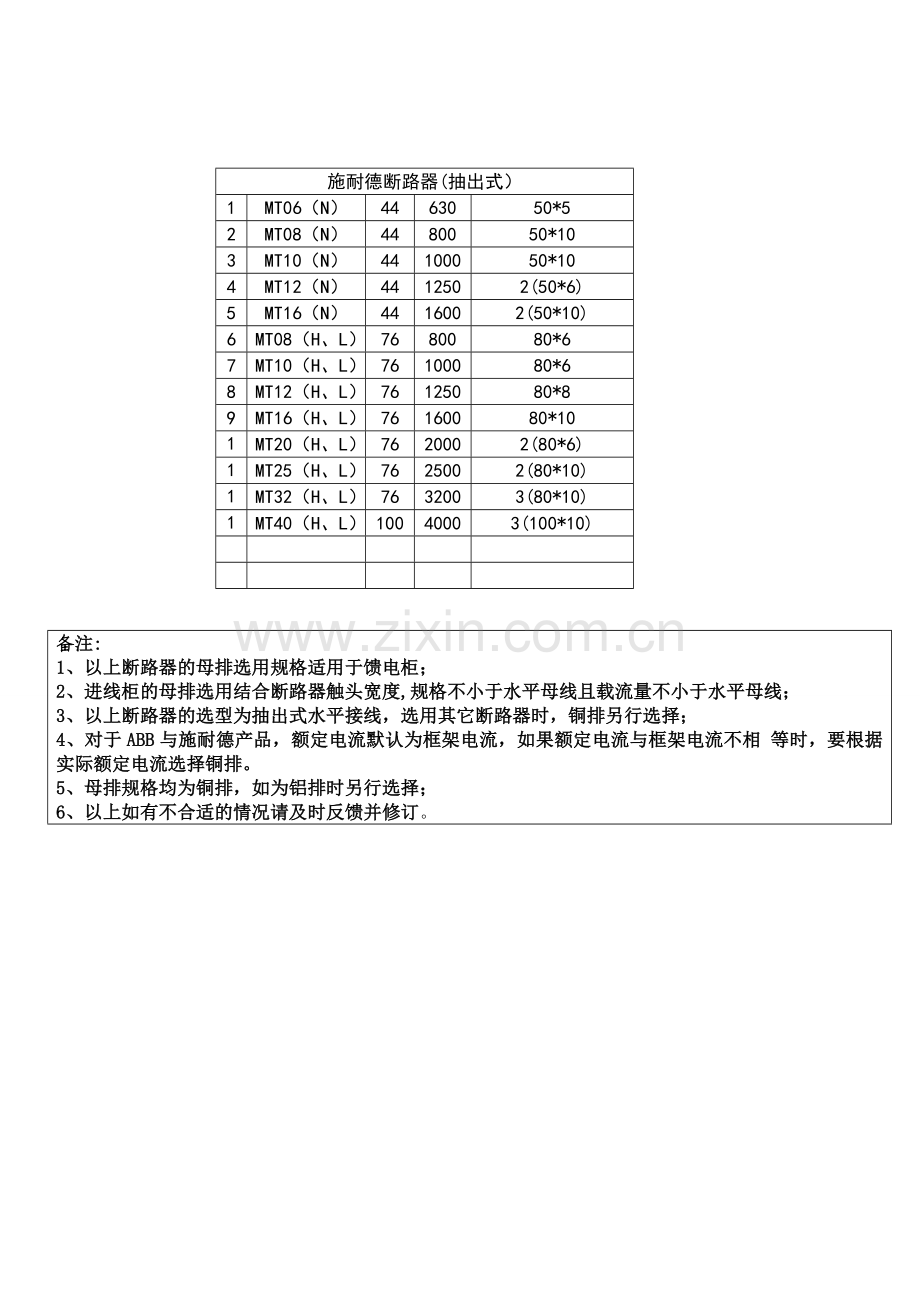

施耐德断路器(抽出式）
1
MT06（N）
44
630
50*5
2
MT08（N）
44
800
50*10
3
MT10（N）
44
1000
50*10
4
MT12（N）
44
1250
2(50*6)
5
MT16（N）
44
1600
2(50*10)
6
MT08（H、L）
76
800
80*6
7
MT10（H、L）
76
1000
80*6
8
MT12（H、L）
76
1250
80*8
9
MT16（H、L）
76
1600
80*10
10
MT20（H、L）
76
2000
2(80*6)
11
MT25（H、L）
76
2500
2(80*10)
12
MT32（H、L）
76
3200
3(80*10)
13
MT40（H、L）
100
4000
3(100*10)

备注:
1、以上断路器的母排选用规格适用于馈电柜；
2、进线柜的母排选用结合断路器触头宽度,规格不小于水平母线且载流量不小于水平母线；
3、以上断路器的选型为抽出式水平接线，选用其它断路器时，铜排另行选择；
4、对于ABB与施耐德产品，额定电流默认为框架电流，如果额定电流与框架电流不相 等时，要根据实际额定电流选择铜排。
5、母排规格均为铜排，如为铝排时另行选择；
6、以上如有不合适的情况请及时反馈并修订。

HD13BX刀开关连接铜排选择参照表
1
HD13BX-200
TMY-20*3
2
HD13BX-400
TMY-30*5(40*4)
33
HD13BX-600(排头宽度40）
TMY-40*6
4
HD13BX-1000(排头宽度50）
TMY-60*8
5
HD13BX-1500(排头宽度70）
TMY-80*10
6
HD13BX-2000(排头宽度100）
TMY-120*10

低压电容柜刀熔开关连接铜排选择参照表
1
QSA-250(排头宽度25）
TMY-30*4
2
QSA-400(排头宽度25）
TMY-30*5(40*4)
33
QSA-630(排头宽度40）
TMY-40*6
4
QSA-800(排头宽度60）
TMY-60*6
5
QSA-1000(排头宽度60）
TMY-60*8
6
QSA-1250(排头宽度80）
TMY-80*8

低压电容柜电容器支路铜线选择参照表
1
450V，12kVAR
CJ19-25
BVR-4
2
450V，16kVAR
CJ19-32
BVR-6
33
450V，20kVAR
CJ19-43
BVR-10
4
450V，30kVAR
CJ19-63
BVR-16
5
450V，40kVAR
CJ19-95
BVR-25

抽屉柜垂直排选择时的分散系数
1
开关柜单元中的回路数
分散系数
2
2与3
0.9
33
4与5
0.8
4
6-9
0.7
5
10及以上
0.6
具体选用时还要结合实际情况
