废气处理施工方案.doc

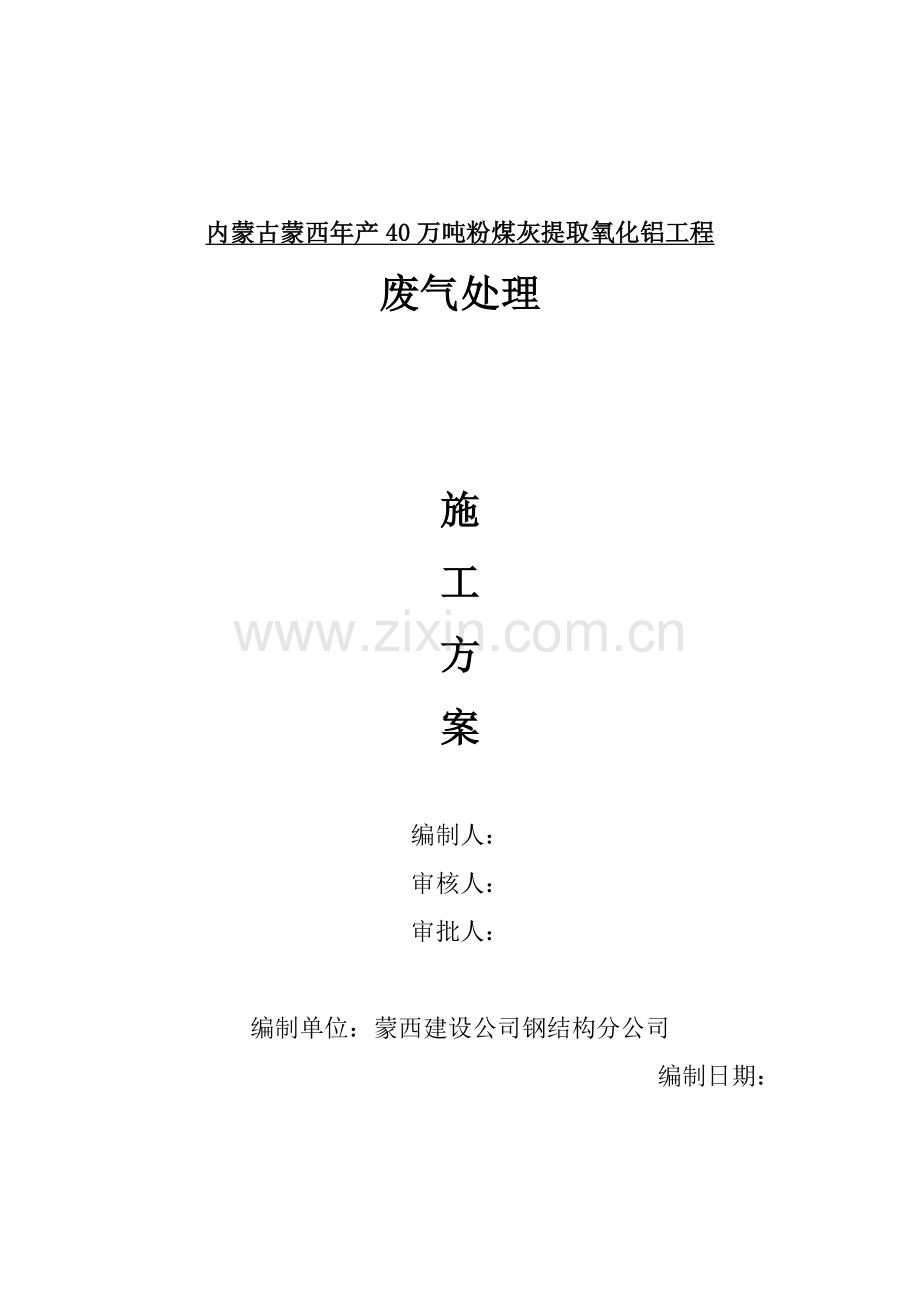

内蒙古蒙西年产40万吨粉煤灰提取氧化铝工程
废气处理

施
工
方
案

编制人：
审核人：
审批人：

编制单位：蒙西建设公司钢结构分公司
编制日期：

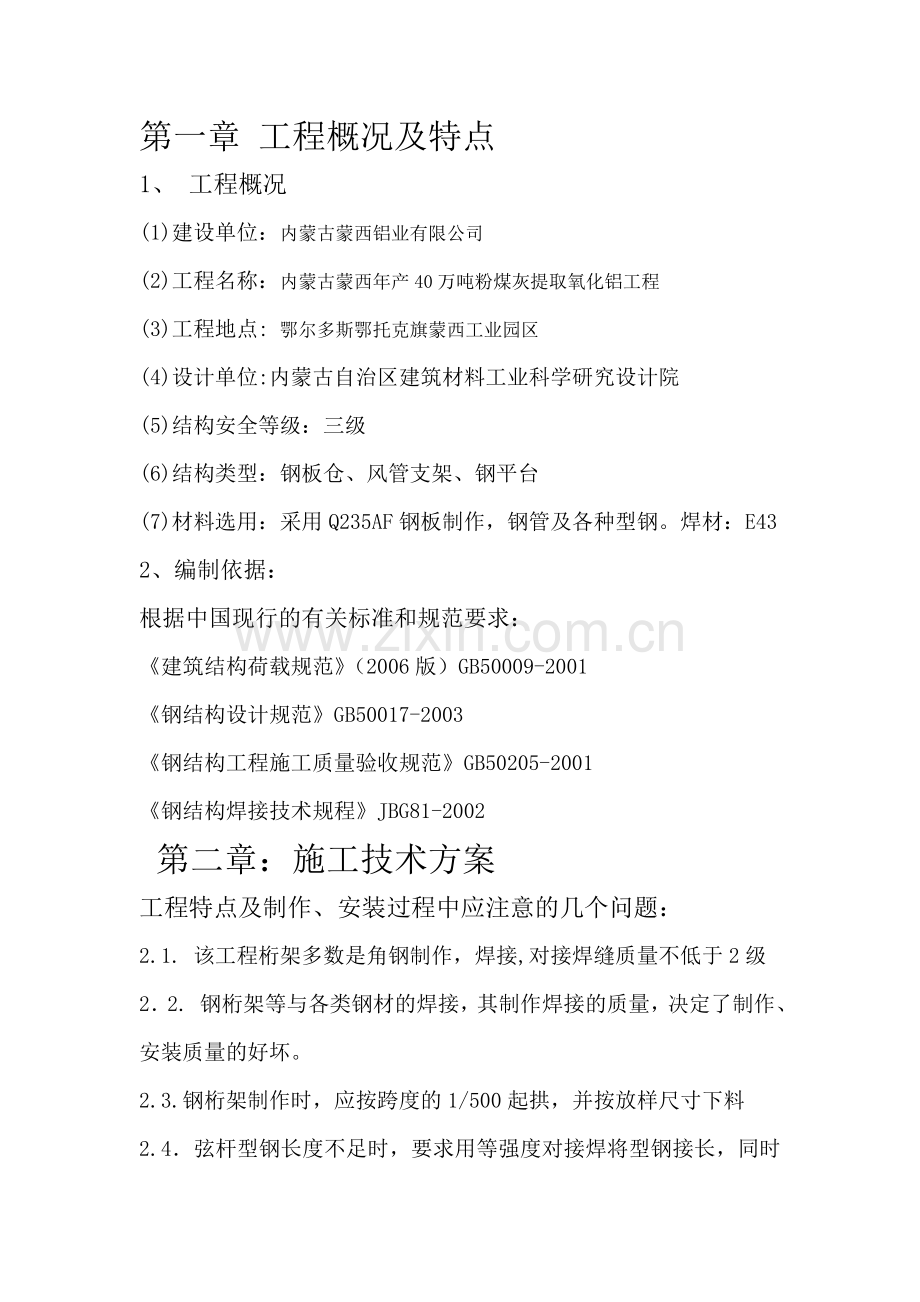

第一章 工程概况及特点 　　
1、 工程概况 　　
(1)建设单位：内蒙古蒙西铝业有限公司　
(2)工程名称：内蒙古蒙西年产40万吨粉煤灰提取氧化铝工程
(3)工程地点: 鄂尔多斯鄂托克旗蒙西工业园区　　
(4)设计单位:内蒙古自治区建筑材料工业科学研究设计院　
(5)结构安全等级：三级　
(6)结构类型：钢板仓、风管支架、钢平台
(7)材料选用：采用Q235AF钢板制作，钢管及各种型钢。焊材：E43
2、编制依据：
根据中国现行的有关标准和规范要求： 　　
《建筑结构荷载规范》（2006版）GB50009-2001
《钢结构设计规范》GB50017-2003
《钢结构工程施工质量验收规范》GB50205-2001
《钢结构焊接技术规程》JBG81-2002
第二章：施工技术方案
工程特点及制作、安装过程中应注意的几个问题：
2.1. 该工程桁架多数是角钢制作，焊接,对接焊缝质量不低于2级
2．2. 钢桁架等与各类钢材的焊接，其制作焊接的质量，决定了制作、安装质量的好坏。
2.3.钢桁架制作时，应按跨度的1/500起拱，并按放样尺寸下料
2.4．弦杆型钢长度不足时，要求用等强度对接焊将型钢接长，同时俩根弦杆型钢接头的位置应互相错开100，并放在节点板上
2.5. 本工程大部分为露天安装，要求做好，为了钢材防护工作，更好的保证钢材焊接质量
2.6. 整个工程建筑面积较大，工程量较大，工期较紧，必须要采取多个班组同时安装，交叉流水作业。
2.7. 本工程钢构件具有单件重量轻、构件长、刚度差的特点，必须采取相应的工艺措施保证质量。
2.8. 本工程具有安装现场离构件制作工厂空间跨度大、运输时间较长的特点，必须采取切实可行的运输方法保证构件完好。
2.9.角缝高度不小于较薄连接件高度，焊缝长度为沿接触长度满焊，构件最小距离为20
2.10.所有钢构件外露部必须采用喷砂彻底清渣除锈，除锈等级为sa2，刷防锈底漆二度，面漆一度，面漆颜色为紫罗兰
3加工制作场地设置
根据本工程的工程量，钢支柱、桁架加工制作量较大，且工艺标准，质量要求较高，为确保本项目精品目标，需在施工现场设置一处 30m×10=300mm操作平台，工程做法:对场地进行精平后，原土碾压密实然后浇筑15cm厚 C20 混凝土并赶平压实，最后表面满铺 10mm钢板，经预检复核、检查、验收合格后方可操作使用。
4． 材料要求
4.1 进入现场的所有钢材、零部件、成品件、标准件应附有产品合格证、质量说明书、准用证等。进场验收,检验批应按现行施工质量验收规范进行现场见证取样报验，试验满足设计要求，符合国家有关标准的规定后，方可使用。
4.2磨光机、埋弧焊机、交、直流电焊机，吊车等。加工制作机具设备经检修维护试用，处于良好状态后方可实施操作。
4.3 防止钢材、零部件变形和锈蚀、均需分类堆放在棚库内，下面垫方木、并做好标识牌等，冬期存放应保证场地无结冰、无积雪、雨期场地无积水。
4.4 加工制作前根据设计文件和施工质量验收规范规定标准进行结构放样，经自检、预检、复核确认满足设计和规范要求无误后方可进行实施。
4.5 制作安装检查验收所需用的钢尺及器具、量具精度一致，并经有资质的检测单位检测鉴定，取得合格证明后使用。
4.6 钢支柱、钢桁架所用钢材、焊条、焊剂配备齐全、质量合格、规格齐全，按照型号、规格整齐堆放备用。
5.施工操作工艺
5.1. 操作工艺流程
原材料矫正→放样→号料→下料（剪切和气割）→零件→平直除渣→刨边→半成品分类堆放→清理坡口油锈→钢板接料→焊接→矫平→部件拼装→实焊→焊缝检查→翼缘板矫正→组装→磨平→焊接→焊缝检查→矫正→摩擦面处理→检查几何尺寸→除锈→防锈漆→油漆。
5.2. 放样
在放样平台上用 1:1 的比例把构件的形状和尺寸划在放样平台下，然后根据实际尺寸来制作样板或样杆，作为下料切割弯制等加工的依据、同时对各构件节点板、实际放样进行核实。
5.3. 下料
搭设下料切割台架，尺寸为3m×10m用工字钢和角钢组成，选用定尺板，在其上绘制排板图和接料图，按图下料切割、下料时要考虑预留焊接收缩量及二次加工余量。
5.4. 端铣
对局部不平处应用角向磨光机进行修磨。顶紧处的缝隙用塞尺检查。合格后再进行定位焊。
5.5. 组装
必须在操作平台上进行，确保截面尺寸准确。
5.6. 焊接
焊接人员必须持证上岗。焊接时必须根据钢板的规格尺寸按工艺要求选用相应的焊丝、电流、电压和焊接速度。对焊接材料选用要严格按照《钢材焊接焊条、焊丝焊剂选配规定》。该工程构件原则上选用适合各种焊接位置及焊接方式的低氢钾型焊条，使用前应仔细检查，凡发现有药皮脱落、污损、变质、吸湿、结块和生锈的焊条、焊丝、焊剂等焊材，不得使用。
5.7. 支撑制作
支撑采用角钢组成，直杆角钢支撑在中间及两端设连接板进行焊接，制作程序为材料矫正→样板样杆制作→划线下料→组装焊接→变形矫正→检查→除锈→油漆， 交叉支撑必须放样制作，通过实际放样制出连接板和样杆尺寸，按样板下料，支撑组装时也必须按放样组装，为了交叉支撑，工地安装的方便。也可以将交叉支撑的一端连接板不焊，留作拼装时便于调整，或临时用螺栓连接。
第三章钢桁架、支架安装
1. 半成品材料要求
1.1构件、型号、几何尺寸和制作质量必须符合设计要求和施工质量验收规范规定；
1.2连接材料、焊条、螺栓等连接材料有质量证明书，连接副配套，符合设计要求及有关国家标准的规定；
1.3防腐油漆涂料品种、牌号、颜色及配套底漆，腻子均应符合设计要求和有关产品技术标准的规定，并应有产品质量证明书。
2. 主要机具设备
主要有轮胎式吊车，载重汽车，电焊，气焊设备。
3. 作业条件
3.1计算吊装构件的数量、单件重量和安装就位高度。
3.2制定安装措施、机械设备的选用安装程序，方法，构件设置，保证质量、安全防范措施等；
3.3检查构件质量如超出设计或规范允许的偏差应予纠正；
3.4在钢构件上根据就位和校正的需要，弹好轴线，安装位置线及安装中心线；
3.5根据构件长度，牛腿间距离，钢板底板平整度的检查结果，进行找平，并检查预埋地脚螺检位置和标高表面凿毛等；
3.6 轴线牛腿面标高进行初校，安装就位，临时进行加固，桁架安装校正后，对钢柱柱底进行灌浆，用湿草袋或麻袋护盖养护；桁架拼装后整体吊装。
第四章质量标准
1 钢材品种、型号、规格和质量必须符合设计要求和现行施工规范规定；
2 钢材的切割截面必须无裂缝。夹层和不大于 1.0mm的缺棱；
3 钢构件焊接用焊条、焊剂、焊丝和施焊用的保护气体等必须符合设计要求和钢结构焊接的专门规定，焊工必须经考试合格，并取得相应施焊条件的合格证；
4 钢结构承受拉力、压力且要求与母材等强的焊缝，必须经超声波 X 射线探伤检验。做出检查记录，其结果，必须符合设计要求现行施工规范和钢结构焊接的专门规定；
5 钢柱焊接表面严禁有裂纹、夹渣、焊瘤、烧穿、弧坑、针状、气孔和熔合性飞溅等缺陷，气孔。咬连必须符合施工质量验收规范的规定；
6 允许偏差必须满足钢结构工程施工质量验收规范 GB50205—2001 的表中规定要求。
7 成品保护
7.1 构件堆放场地应平整坚实无积水，钢构件应按种类型号安装顺序分区存放，底层垫木应有足够的支承面。相同型号的钢构件叠放时，各层钢构件的支承点应在同一垂直线上，以防止钢构件变形或倾斜；
7.2 构件安装吊点和绑扎方法应保证钢构件不产生变形、不损伤涂层；
7.3 不得在已安装的构件上，随意开孔和切断任何杆件或割断已安好的永久螺栓，亦不得在构件上焊接设计以外的铁件或锚环。
8 安全措施
8.1 钢结构柱梁支撑等构件安装就位后，应立即进行校正固定，当天安装的钢构件应形成稳定的空间体系以防变形或倾倒；
8.2安装使用的起吊机械设备与主体结构相连时，其连接装置必须经过计算，做到安全可靠；
8.3高空作业，使用的工具要防止坠落，临时操作台应绑扎牢靠，脚手板铺平绑扎牢固，严禁出现挑头板。
9 施工注意事项
9.1 钢构件拼装时的定位点焊，需由有合格证的焊工操作，用于点焊的焊接材料、型号、材质应与焊件相同，点焊的焊条直径不宜超过 4.0mm，焊缝的高度不宜超过设计焊缝高度的 2/3，长度不宜超过高度的 6～7 倍，间距宜为 300～400mm，点焊的质量应和设计要求相符；
9.2 除定点焊外，严禁在拼装构件上焊其他无用的焊点或在焊缝以外的母材上起弧熄弧和打火；
9.3安装高强螺栓应由经过培训的专门小组承担，以确保安装连接的质量；
9.4 钢构件安装定位轴线应从地面控制，轴线直接引上，不得从下层构件的轴线引上，同一流水作业段同一安装高度的构件，全部构件就位校正连接完毕并验收合格，方可从地面引放上一节柱的定位轴线以利消除安装误差避免误差积累。
第五章 施工机械进场计划
序号
机械或设备名称
型号规格
数量
国别产地
制造年份
额定功率(kw)
生产能力
用于施工部位
备 注
１
汽 吊
25吨
2台

2
电动扳手

4把

3
钢 卷 尺

若干

4
板 手

若干

5
电缆线及钢丝绳

若干

6
砂轮切割机
M3025
1

7
CO2半自动焊机
KR500及350
8
