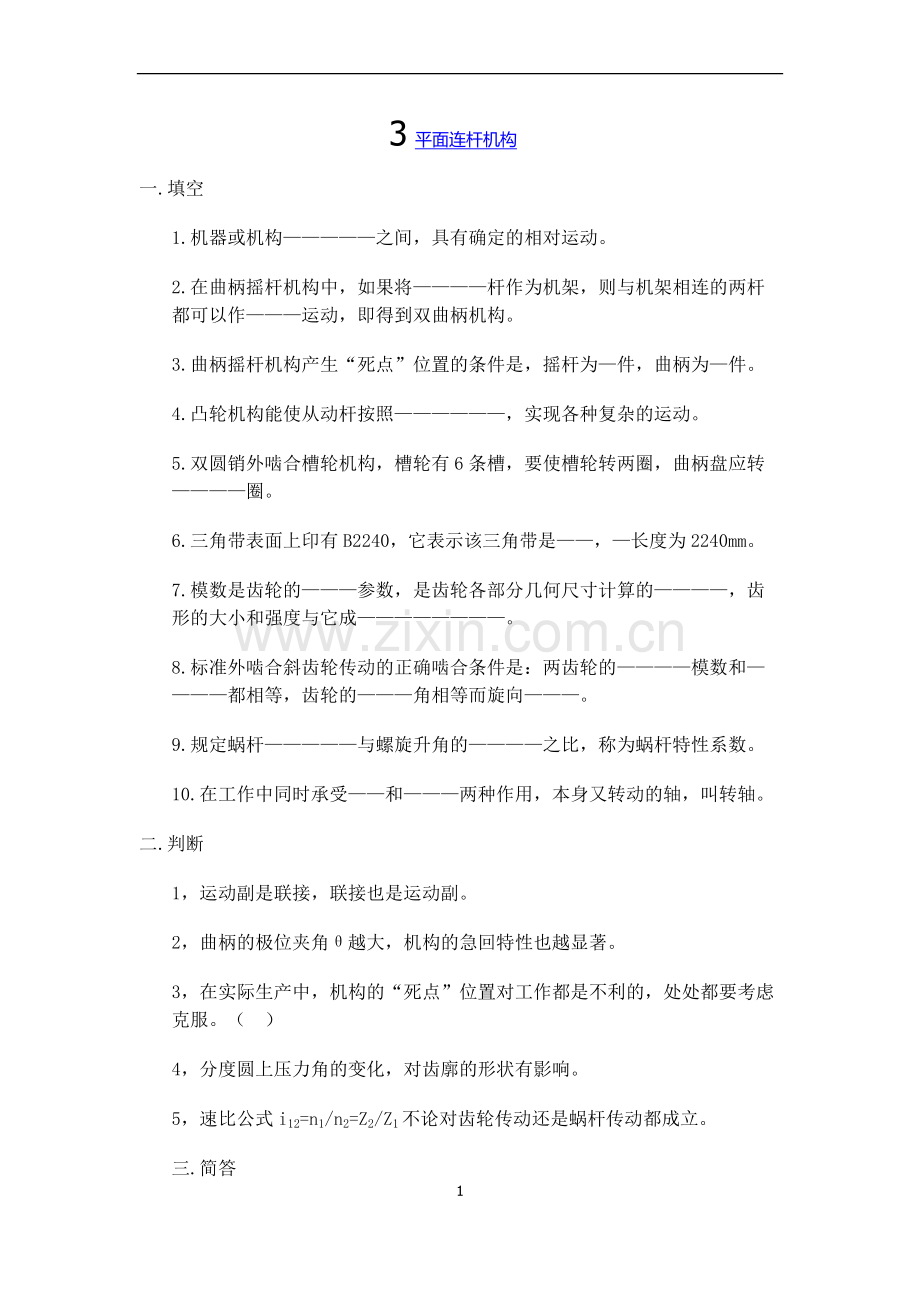

3平面连杆机构
一.填空
1.机器或机构—————之间，具有确定的相对运动。
2.在曲柄摇杆机构中，如果将————杆作为机架，则与机架相连的两杆都可以作———运动，即得到双曲柄机构。
3.曲柄摇杆机构产生“死点”位置的条件是，摇杆为—件，曲柄为—件。
4.凸轮机构能使从动杆按照——————，实现各种复杂的运动。
5.双圆销外啮合槽轮机构，槽轮有6条槽，要使槽轮转两圈，曲柄盘应转————圈。
6.三角带表面上印有B2240，它表示该三角带是——，—长度为2240mm。
7.模数是齿轮的———参数，是齿轮各部分几何尺寸计算的————，齿形的大小和强度与它成————————。
8.标准外啮合斜齿轮传动的正确啮合条件是：两齿轮的————模数和————都相等，齿轮的———角相等而旋向———。
9.规定蜗杆—————与螺旋升角的————之比，称为蜗杆特性系数。
10.在工作中同时承受——和———两种作用，本身又转动的轴，叫转轴。
二.判断
1，运动副是联接，联接也是运动副。
2，曲柄的极位夹角θ越大，机构的急回特性也越显著。
3，在实际生产中，机构的“死点”位置对工作都是不利的，处处都要考虑克服。（ ）
4，分度圆上压力角的变化，对齿廓的形状有影响。
5，速比公式i12=n1/n2=Z2/Z1不论对齿轮传动还是蜗杆传动都成立。
三.简答

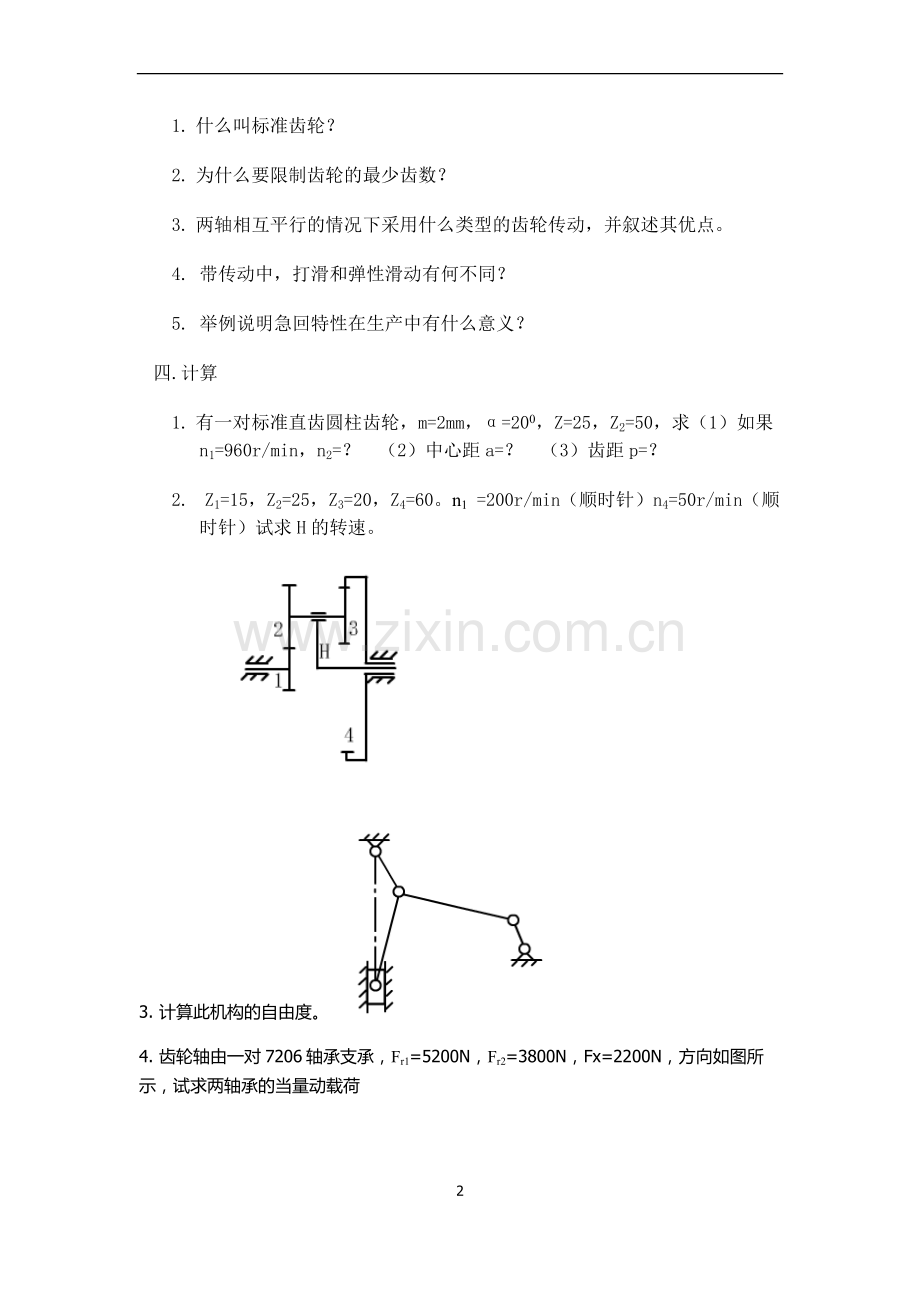

1. 什么叫标准齿轮？
2. 为什么要限制齿轮的最少齿数？
3. 两轴相互平行的情况下采用什么类型的齿轮传动，并叙述其优点。
4. 带传动中，打滑和弹性滑动有何不同？
5. 举例说明急回特性在生产中有什么意义？
四.计算
1. 有一对标准直齿圆柱齿轮，m=2mm，α=200，Z=25，Z2=50，求（1）如果n1=960r/min，n2=？ （2）中心距a=？ （3）齿距p=？
2. Z1=15，Z2=25，Z3=20，Z4=60。n1 =200r/min（顺时针）n4=50r/min（顺时针）试求H的转速。
3. 计算此机构的自由度。
4. 齿轮轴由一对7206轴承支承，Fr1=5200N，Fr2=3800N，Fx=2200N，方向如图所示，试求两轴承的当量动载荷
试题3 参考答案
一、填空：
1 构件
2 最短杆 整周回转
3 主动件 从动件
4 凸轮轮廓曲线
5 12
6 B 基准长度（公称）
7 主要 依据 正比
8 法面 法面 螺旋角 相反
9 头数 正切
10 弯矩 扭矩
二、判断
1 错
2 对
3 错
4 对
5 错
三、简答
1 压力角200模数为标准值，分度圆齿厚等于齿槽宽的齿轮
2 范成法加工齿轮齿数低于17发生根切
3 直齿圆柱齿轮和斜齿圆柱齿轮（传动平稳、承载大）
4 传动带是弹性体，受到拉力后会产生弹性伸长，伸长量随拉力大小的变化而改变。带由紧边绕过主动轮进入松边时，带的拉力由F1减小为F2,其弹性伸长量也由δ1减小为δ2。这说明带在绕过带轮的过程中，相对于轮面向后收缩了（δ1-δ2），带与带轮轮面间出现局部相对滑动，导致带的速度逐步小于主动轮的圆周速度，这种由于带的弹性变形而产生的带与带轮间的滑动称为弹性滑动。
弹性滑动和打滑是两个截然不同的概念。打滑是指过载引起的全面滑动，是可以避免的。而弹性滑动是由于拉力差引起的，只要传递圆周力，就必然会发生弹性滑动，所以弹性滑动是不可以避免的。
5 例 牛头刨床空程速度快提高生产率
计算
1 n2=480 a=75 p=6.28
2 (200-nH)/(50-nH)=-25*60/15*20 nH=75
3 3*5-2*7=1
4 S1=Fr1/2Y=5200/2*0.4ctg140=1620
S2=Fr2/2Y=3800/2*0.4ctg140=1184
S1+Fx>S2 1620+2200>1184
Fa2=S2=1184 Fa1= S1+Fx=3820
Fa1/Fr1=3800/5200=0.73>e=0.37
Fa2/Fr2=1184/3800=0.31<e=0.37
P1=0.4*5200+0.4ctg140*3820=8208 P2=Fr2=3800
4凸轮机构
一、填空
1.机构具有确定运动的条件是___________________________。
2.图示机构要有确定运动需要有_________________个原动件。
3.平面四杆机构中，若各杆长度分别为a=30，b=50，c=80，d=90，当以a为机架，则该四杆机构为________________。
4. 曲柄摇杆机构中，曲柄为主动件时，____________________死点位置。
（A） 曲柄与连杆共线时，（B）摇杆与连杆共线时，（C）不存在，
5. 凸轮机构基圆半径越___，压力角越___，机构传动性能越好。
6.键联接的主要用途是：____，键“12X50”的含义是___________。
7. 普通平键联接所能传递的最大转矩为T，现要传递的转矩为1.5T，则应________________________。
（A）把键长增大到1.5倍，（B）把键高增大到1.5倍 （C）把键宽增大到1.5倍 （D）安装一对平键
8. 螺纹的公称直径是指它的_______，螺纹“M12X1.5左”的含义是____。
9. 普通螺栓联接中的松螺纹联接与紧螺纹联接之间的主要区别是：松螺纹联接中的螺纹部分不存在________________作用。
（A） 拉伸 （B）扭转 （C）剪切 （D）弯曲
10. 一调整螺旋，采用双线粗牙螺纹，螺距为3毫米，为使螺母相对螺杆沿轴线移动2毫米，则螺杆应转_________圈，
11.国标规定，三角带有__共七种类型，代号“B2240”表示的含义是：_。
12. 带传动主要是依靠_____________来传递与动和动力，
（A） 带和两轮接触面之间的正压力 （B）带的紧边拉力
（B） 带和两轮接触面之间的摩擦力 （D）带松边拉力
13.三角带横截面为等腰梯形，夹角为40度，在设计三角带轮时，轮槽夹角一般确定为 ______________________
（A） 大于40度 （B）等于40度 （C）小于40度
14.带传动的中心距与小带轮的直径一定时，若增大传动比，则小带轮包角_______________，
15.渐开线齿廓形状取决于_____________________直径大小，
16.渐开线标准直齿圆柱齿轮传动，正确啮合条件是________，
17.齿轮传动的重合度越大，表示同时参与啮合的轮齿数目___，齿轮传动越______，
18.一渐开线标准直齿圆柱齿轮的齿距为15.7毫米，齿根圆直径为367.5mm，则该齿轮的齿数为______________，
19.闭式软齿面齿轮传动的强度设计，首先按_强度条件计算，校核___。
20.轮系通常分为__________和__________两种。
二、简要回答
1.作出下列机构图示位置压力角。
2.图示尖顶对心移动从动杆盘状凸轮机构
（1）作出图示位置压力角（2）求该凸轮基圆半径rb（3求从动杆升程h。
3.螺纹联接的自锁条件是什么？在公称直径，螺旋升角，摩擦系数相同的情况下，试比较三角形螺纹、 梯形螺纹、矩形螺纹的自锁性（简述理由）。
4.简述带传动中，为何限制带速在5——25m/s范围内？
5. 在选择大小齿轮材料及热处理方法时，所要考虑的“配对”问题指的是什么？为什么要这样考虑？
三、计算题
1， 一对标准直齿圆柱齿轮传动，已知两齿轮齿数分别为40和80，并且测得小齿轮的齿顶圆直径为420mm，求两齿轮的主要几何尺寸。
2， 图示轮系，已知各轮齿数Z1=Z2'=41，Z2=Z3=39,求手柄H与轮1的传动比i1H。
试题4 参考答案
一、填空：
1 原动件数等于机构的自由度数
2 1
3 双曲柄机构
4 不存在
5 大 小
6 周向固定 传递运动和转矩
7 安装一对平键
8 外径 左旋细牙螺纹公称直径12
9 扭转
10 1/3
11 Y Z A B C D E 基准长度2240mm
12 带和两轮接触面之间的摩擦力
13 小于40度
14 变小
15 基圆
16 模数相等，压力角相等
17 多 平稳
18 76
19 齿面接触疲劳 齿根弯曲疲劳强度
20 定轴轮系 行星轮系
二、简答
1 图
2 图
3 螺旋升角小于当量摩擦角 由于当量摩擦角的关系，三角螺纹自锁最好，矩形最差
4 离心力大 转数多
5 大小齿轮材料及热处理硬度差50左右，由于小齿轮转数多，更快失效
三、计算题
1 m=420/(40+2)=10
d1=400 d2= 800 da2=800+20=820
df1=400-2*1.25m=375
df2=800-2*1.25m=775
a=10/2(40+80)=600
p=3.14*m=31.4
2 (n1-nH)/(0-nH)=z2 z3/z1 z2'
(- n1/nH)+1=z2 z3/z1 z2'
i1H=1-(39*39/41*41)=0.095
5螺纹联接与螺旋传动
一 、填空
1. 运动副是指能使两构件之间既能保持________接触，而又能产生一定的形式相对运动的_______。
2. 在_______机构中，如果将_______杆对面的杆作为机架时，则与此相连的两杆均为摇杆，即是双摇杆机构。
3. 平面连杆机构当行程速比K________时，机构就具有急回特性。
4. 曲柄摇杆机构产生“死点”位置的条件时摇杆为____，曲柄为____。
5. 凸轮机构能使从动杆按照_____________实现各种复杂的运动。
6. 键20X70GB1095—79的含义是_____________。
7. 三角带C2800的含义是______________。
8. 牛头刨床的工作台进给机构用的是_____________机构。
9. 由于渐开线齿轮的传动比等于_________，所以即使两轮的安装中心距略有偏差，也不影响两轮的传动比。
10. 分度圆上的压力角等于____________，摸数取的是____________值，齿厚和齿槽宽____________的齿轮，称为标准齿轮。
二、判断
1． 机构都是可动的。
2． 通过离合器联接的两轴可在工作中随时分离。
3． 在平面连杆机构中，连杆与曲柄是同时存在的，即有连杆就有曲柄。
4． 凸轮转速的高低，影响从动杆的运动规律。
5． 外啮合槽轮机构，槽轮是从动件，而内啮合槽轮机构，槽轮是主动件。
6． 在任意圆周上，相邻两轮齿同侧渐开线间的距离，称为该圆上的齿距。
7． 同一模数和同一压力角，但不同齿数的两个齿轮，可以使用一把齿轮刀具进行加工。
8． 只有轴头上才有键槽。
三．回答
1． 摆动导杆机构有无急回特性？
2． 机构的“死点”位置在什么情况下需要克服？在什么情况下应当利用？
3． 分度圆上压力角的变化，对齿廓的形状有无影响？
4． 在什么情况下凸轮机构的从动杆才能得到运动的停歇？
5． 怎样计算直齿圆柱齿传动的圆周力、径向力？
四．计算
1． 计算自由度
2． 某传动装置中有一对渐开线。标准直齿圆柱齿轮（正常齿），大齿轮已损坏，小齿轮的齿数zz1=24，
齿顶圆直径da1=78mm, 中心距a=135mm, 试计算大齿轮的主要几何尺寸及这对齿轮的传动比。
3. 在图示轮系中，已知z1、z2、z2'、z3、z4、 z 4'、 z5、 z5'、z6。 求传动比i16。
4. 在图示轮系中，各齿轮均为标准齿轮，已知z1=20， z2=48, z2'=20 。试求z3及传动比i1H。
5. 一轴由一对7211AC的轴承支承，Fr1=3300N, Fr2=1000N, Fx=900N, 如图。试求两轴承的当量动载荷P。 (S=0.68Fr e=0.68 X=0.41,Y=0.87)
试题5 参考答案
一 、填空：
1 直接接触 联接
2 最短杆 对面
3 K>1
4 主动 从动
5 凸轮廓线
6 A型平键 宽度b=20mm，长度L=70mm
7 C型 公称长度2800
8 棘轮机构
9 基圆半径的反比
10 200，标准值 相等
二、判断
1 对
2 对
3 错
4 错
5 错
6 对
7 对
8 对
三、回答
1 有急回特性 极位夹角不等于零
2 运动时克服，固定夹紧时利用
3 有影响
4 向径、高度无变化
5 Ft1=2T1/d1 Fr1=Ft1tg200
四、计算
1 1
2 78=m(24+2)
m=3
a=m/2(z1+z2)
135=3/2(24+z2)
z2 =66
da2=3*66+2*3=204
df2=3*66-2*1.25*3=190.5
i=66/24=2.75
3 i16=z2z4z5z6/z1z2'z4'z5'
4 z2-z1=z3-z2' z3=z2-z1+z2'=48-20+20=48
(n1-nH)/(n3-nH)=z2z3/z1z2
n3=0
i1H=1-48*48/20*20=-4.76
5 S=0.68Fr
S1=0.68Fr1=0.68*3300N=2244N
S2=0.68Fr2=0.68*1000N=680N
S2+Fx=680+900=1580N<S1
Fa1=S1=2244N
Fa2=S1-Fx=2244-900=1344N
Fa1/Fr1=2244/3300=0.68=e
Fa2/Fr2=1340/1000=1.344>e
P1=3300N
P2= 0.41*1000+0.87*1344=1579N
6键联接
一、填空
1. 图示机构中有_____个虚约束。
（A）0 (B) 1 (C)2 (D)3
2.图示机构要有确定运动，需要有_____个原动件。
（A）0 (B)1 (C)2 (D)3
3.平面四杆机构中，若各杆长度分别为a=40、b=60、 c=60 、 d=70。当以a为机架，则此四杆机构为_________。
4.在双曲柄机构中，已知三杆长度为a=80， b=150 ， c=120， 则d杆长度为________。
(A) d<110 (B)110≤d≤190 (c) d<190
5.凸轮机构从动杆的运动规律，是由凸轮_____ 所决定的。
(A)转速 (B)轮廓曲线 (C) 形状
6．凸轮机构中，基圆半径是指凸轮转动中心至______向径。
（A）理论轮廓线上的最大 (B) 实际轮廓线上的最大
(C) 理论轮廓线上的最小 (D) 实际轮廓线上的最小
7．键联接的主要用途是使轮与轮毂之间________
(A)沿轴向固定并传递轴向力 (B) 沿轴向可作相对滑动并具由导向性
（C）沿周向固定并传递扭距 (D) 安装拆卸方便
8．A、B、C 三种类型的普通平键b、h、h相同，则工作中受挤压面积最大的应属____型。
9.平键联接所能传递的最大扭距为T，现要传递的扭距为1.5T，则应_______。
（A）把键长增大到1.5倍 (B) 把键宽增加到1.5倍
(C) 把键高增加到1.5倍 (D) 安装一对平键
10．拧紧螺母的效率，主要与螺母的______有关
(A) 导程角 (B) 线数 (C) 螺距和牙型角 (D)导程角和牙型角
11．采用螺纹联接时，若被联接件总厚度较大，且材料较软，在需要经常装拆的情况下宜采用________。
(A) 螺栓联接 (B) 双头螺柱联接 (C)螺钉联接
12．普通螺栓联接中的松螺纹和紧螺纹之间的主要区别是：松螺纹联接中的螺纹部分不存在_____作用。
(A) 拉伸 (B) 扭转 (C) 剪切 (D) 弯曲
13．被联接件受横向外力作用时，如采用普通螺栓联接则螺栓可能的失效形式为_________。
(A) 剪切与剂压破坏 (B) 拉断 (C) 拉扭断裂
14．三角带传动和平皮带传动相比较，。其主要优点是___________。
(A) 在传递相同功率时尺寸较小 (B) 传动效率高
(C) 带的寿命长 (D) 带的价格便宜
15．国标规定：三角带有_____________七种类型传递能力最大的为____型。最小的为___型。代号A1000表示________________。
16.带的传动中的有效圆周Ft _________。
(A) 随负载的增加而增加 (B) 随负载的增加而减少 (C) 与负载无关
17．带传动的中心距与小带轮的直径一定时，若增大传动比。则小带轮包角_______。
(A) 增大 (B) 减小 (C) 不变
18．汽车下部，由发动机、变速器、通过万向联轴器带动后轮差速器的轴，是______。
(A)心轴 (B) 转轴 (C)传动轴
19．渐开线齿廓形状取决于________直径大小。
20．一个齿轮上的圆有________。
(A) 齿顶圆，齿根圆 (B) 齿顶圆，齿根圆，分度圆，基圆
(C ) 齿顶圆，节圆，基圆。齿根圆 (D) 齿顶圆，分度圆，节圆，齿根圆，基圆，
21．渐开线标准直齿圆柱齿轮传动，其正确啮合条件为__________。
22. 两轴在空间交错900的传动，如已知传递载荷及传动比都较大，则宜选用_______。
(A) 螺旋齿轮传动 (B)斜齿圆锥齿轮传动 (C)蜗轮蜗杆传动
23．当两轴距离较远，且要求传动比准确，宜采用_______。
(A) 带传动 (B)一对齿轮传动 (C) 轮系传动
24．一渐开线标准直齿圆柱齿轮，跨6个齿与跨7个齿所测的公法线长度分别为42.14mmy与49.52mm ，则该齿轮模数为________。
25.闭式硬齿面齿轮传动的强度设计，首先按__________强度条件计算出_________。
二，判断
1．（）根据曲柄存在的条件已判定铰接四杆机构中存在曲柄，则此机构是不会成为双摇杆机构的。
2．（）普通平键联接是依靠键的上下两面的摩擦力来传递扭距的。
3．（）三角形螺纹具有较好的自锁性能。螺纹之间的摩擦力及支承面之间的摩擦力都能阻止螺母的松脱。所以就是在振动及交变载荷作用下，也不需要防松。
4．（）m，d，ha＊ c＊都是标准值的齿轮是标准齿轮。
5．（）渐开线标准直齿圆柱齿轮传动，由于安装不准确，产生了中心距误差，但其传动比的大小仍保持不变。
四．计算题。
1．已知一对正确安装的标准渐开线正常齿轮的ɑ=200，m=4mm，传动比i12=3，中心距a=144mm。
试求两齿轮的齿数、分度圆半径、齿顶圆半径、齿根圆半径。
2．图示轮系，已知Z1=20、 Z1'=24、 Z2=30、Z2'=Z3 = Z4=25、Z5=74，且已知nH1=100转/分。 求nH2。
一 、填空：
试题6 参考答案
一 、填空：
1 1
2 1
3 双曲柄机构
4 110≤d≤190
5 凸轮廓线
6 实际轮廓线上的最小
7 沿周向固定并传递扭距
8 B
9 安装一对平键
10 导程角和牙型角
11 双头螺柱联接
12 拉断
13 传动效率高
14 Y Z A B C D E Y A型标准长度1000mm
15 与负载无关
16 减小
17 传动轴
18 基圆
20 齿顶圆，齿根圆，分度圆，基圆
21 模数和压力角相等
22 蜗轮蜗杆传动
23 轮系传动
24 m=5
25 齿根弯曲疲劳强度 模数
二、判断
1 错
2 错
3 错
4 错
5 对
三、回答
1 b
2 图示
3 2 不具有确定的运动
4 升角小于等于当量摩擦角 三角螺纹自锁最好，梯形次之，矩形最差。效率矩形自锁最好，梯形次之，三角螺纹最差。
5 轴上零件的轴向、周向定位，装拆，加工工艺
四、计算
1. 144=4/2(Z1+iZ1)
Z1=18 Z2=3*18=54
d1=4*18 =72 d2=4*54 =216
da1=72+2*4=80 ra1=(72+2*4)/2=40 da2=216+2*4=2
4 ra2=(216+2*4)/2=112
df1=72-2*1,25*4=62 rf1=(72-2*1,25*4)/2=31
df2=216-2*1,25*4=206 rf2=(216-2*1,25*4)/2=103
2 (n2-nH1)/(n5-nH1)=-Z1Z5/Z2Z1' n5=0 n2/nH1=1+Z1Z5/Z2Z1' nH1=100 求出n2=305.6
(n2-nH2)/(n4-nH2)=-Z4/Z2' n2/nH2=1+Z4/Z2' 305.6/nH2=1+25/25 nH2=152.8
机械设计基础典型试题 7
一、填空
1.机器或机构各部分之间应具有________运动。机器工作时，都能完成有用的________或实现转换________。
2.根据图中注明的尺寸，判断各铰链四杆机构的类型。
3.以凸轮的理论轮廓曲线的最小半径所做的圆称为凸轮的_______。
4. 常用的间歇运动机构有________和________。
5.在国家标准中，规定普通螺纹的牙型角为___度，公称直径指的是螺纹的________。
6.我国三角带已经标准化，共分为___七种型号，三角带的锲角是_____度。
7.带传动中，当中心距a过大，常会引起带的________，而中心距a过小，又会加速带的________。
8. 由渐开线的形成可知，离基圆越远的点，相应的压力角________，我国规定标准压力角为________。
9.斜齿圆柱齿轮的配对条件是________，________，________。
10.国家标准中，普通平键的主要尺寸6Xh按_____选取。
11.对于安装有斜齿圆柱齿轮的传动轴，最好选用________滚动轴承支承此轴；对于安装直齿圆柱齿轮的传动轴，最好选用________滚动轴承支承此轴。
12. 轴上安装零件有确定的位置，所以要对轴上的零件进行___固定和___固定。
二、判断
1.机器是由机构组合而成的，机构的组合一定就是机器。
2.曲柄滑块机构滑块为主动时，有死点位置。 （ ）
3.运动副是联接，联接也是运动副。
4.摆动导杆机构有急回特性。 （ ）
5.m，d，ha＊ c＊都是标准值的齿轮是标准齿轮。 ( )
三、计算及绘图
1.计算图示机构的自由度。
2.设计一铰链四杆机构。已知摇杆CD的长度为75mm,行程速比系数K=1.5,机架长度为100mm,摇杆的一个极限位置与机架的夹角为450。
3.设计一对心直动滚子从动件盘形凸轮。已知凸轮基圆半径rb=40mm,滚子半径r=10mm,凸轮顺时针回转，从动件以等速运动规律上升，升程为32mm，对应凸轮推程角为120°；凸轮继续转过60°，从动件不动，凸轮转过剩余角度时，从动件等速返回。
4.已知轮系中各齿轮的齿数分别为Z1=20、Z2=18、 Z3=56。求传动比i1H。
试题7 参考答案
一 、填空：
1 确定运动 机械功 能量
2 曲柄摇杆机构 双曲柄机构 曲柄摇杆机构 双摇杆机构
3 基圆
4 棘轮、槽轮机构
5 600 外径
6 Y Z A B C D E 400
7 抖动 老化（失效）
8 大 200
9 法面模数和压力角相等，螺旋角大小相等，方向相反。
10 轴径
11 角接触3、7（6） 向心6、N
12 周向、轴向
二、判断
1 错
2 对
3 错
4 对
5 错
三、计算及绘图
1 1
4 (n1-nH)/(n3-nH)=-Z3/Z1
n3=0
i1H=1+Z3/Z1=1+56/20=3.8
机械设计基础典型试题 8
一．填空：
1． 机构具有确定运动的条件是：___________________。
2． 在轴的初步计算中，轴的直径是按____来初步确定的。
3． 曲柄摇杆机构中，曲柄为主动件时，_________为死点位置。
（A）曲柄与连杆共线 （B）摇杆与连杆共线 （C）不存在
4． 凸轮机构基圆半径越_________，压力角越_________，机构传动性能越好。
5． 凸轮机构中的压力角是指_________间的夹角。
（A） 凸轮上接触点的法线与该点的线速度方向。
（B） 凸轮上的接触点的法线与从动件的运动方向。
（C） 凸轮上的接触点的切线与从动件的运动方向。
6． 键B18*50的含义是_____________________。
7． 普通平键的三种形式为_____，_____，_____。
8． 设计键联接的几项内容是：A：按轮毂宽度选择键长，B：按要求选择键的类型，
C：按轴的直径选择键的剖面尺寸，D：对联接进行必要的强度校核。
在具体设计时，一般顺序是_____________________。
9． 螺纹的公称直径是指它的_____。M16*2的含义是_____________________。
10． 用于薄壁零件联接的螺纹，宜采用_________。（A）梯形螺纹 （B）三角形细牙螺纹 （C）三角形粗牙螺纹
11． 某调整螺旋，采用双线粗牙螺纹，螺距为3mm，为使螺母相对螺杆沿轴向移动12mm，螺杆应转_____圈。
（A）3 （B）2 （C）4 （D）2.5
12． 国标规定，三角带有___________七种类型，代号B2280表示_____________。
13． 带传动主要依靠___________来传递运动和动力的。
（A） 带和两轮接触面之间的正压力 （B）带的紧边拉力 （C）带和两轮之间接触面之间的摩擦力（D）带的松边力
14． 工作条件与型号一定的三角带，其寿命随小带轮直径的增大而__。（A）增大 （B）减小 （C）无影响
15． 三角带横截面为等腰梯形，夹角为40度，则设计三角轮带时，轮槽夹角为__。
（A） 40度 （B）>40度 （C）<40度
16． 带传动的主动轮直径d1=180mm,转速n1=940rpm,从动轮直径d2=710mm，转速n2=233rpm,则弹性滑动系数为ε__。
17． 为使三角带传动种各根带受载均匀，带的根数不宜超过__根。（A）4 （B）6 （C）2 （D）10
18． 渐开线齿廓形状取决于_________大小。
19． 渐开线标准直齿圆柱齿轮正确啮合条件为：____________。
20． 齿轮传动的标准安装是指_______________。
21． 齿轮传动的重合度越大，表示同时参加啮合的轮齿数目_______，齿轮传动越____________。
22． 仿形法加工齿轮，根据被加工齿轮的____________选择刀号。
23． 滚动轴承“6312”的含义是____________。
24． 滚动轴承的额定动载荷是指____________。
25． 在正常条件下，滚动轴承的主要失效形式是____________。
（a） 滚动体碎裂
（b） 滚动体与滚道的工作表面产生疲劳点蚀。
（c） 保持架破坏。 （d） 滚道磨损。
二 判断正误（10分）
1．凸轮机构中，凸轮最大压力角出现于凸轮轮廓坡度较陡的地方。
2．普通平键联接是依靠键的上下两平面间的摩擦力来传递扭矩的。
3．带传动中弹性滑动现象是不可避免的。 4. m,α,ħa*,c*都是标准的齿轮是标准齿轮。
5．工作中转动的轴称为转轴。
四 计算题：（20分）
（7分）1．计算图示机构的自由度，并判定其是否具有确定的运动。
.图示轮系，已知Z1=30，Z2=20，Z2`=30，`Z3=74，且已知n1=100转/分。试求nH。
1 原动件数等于自由度数
2 扭转强度
3 不存在
4 大、小
5 凸轮上接触点的法线与该点的线速度方向
6 B 型 长度50mm
7 A B C
8 B C A D
9 外径 细牙螺纹外径16螺距2
10 三角形细牙螺纹
11 2
12 Y Z A B C D E B 型 长度2280mm
13 带和两轮之间接触面之间的摩擦力
14 增大
15 <40度
16 0.022
17 10
18 基圆
19 模数压力角相等
20 节圆分度圆重合
21 多 平稳
22 Z m
23 深沟球轴承 直径系列3内径60
24 L=1(106转)时承受的载荷
25 滚动体与滚道的工作表面产生疲劳点蚀。
二、判断正误
1 对
2 错
3 对
4 错
5 错
三、 简要回答
1 图
2 由于牙型角三角螺纹自锁最好，梯形次之，矩形最差。效率矩形自锁最好，梯形次之，三角螺纹最差。
3 范成法加工齿轮齿数少于17发生根切
4 配对材料大齿轮硬度大小齿轮硬度50左右
因为小齿轮受载次数多，齿根薄
四 计算题
1 2 具有确定的运动
2 n3=0
(n1-nH)/(-nH)=-Z2Z3/Z1Z2'
n1/nH=2.64 nH=37.88
机械设计基础典型试题9
一、选择题
1. 在曲柄滑块机构中，当取滑块为原动件时，_____________死点位置。
A 有一个 B 没有 C 有两个 D 有三个
2. 对于铰链四杆机构，当满足杆长之和的条件时，若取_________为机架，将得到双曲柄机构。
A 最长杆 B 与最短杆相邻的构件
C 最短杆 D 与最短杆相对的构件
3. 一个渐开线圆柱齿轮上有两个可见圆，______、______和两个不可见圆：___、____。
A 分度圆、齿顶圆； 基圆、齿根圆
B 齿顶圆、基圆； 分度圆、齿根圆
C 分度圆、基圆； 齿顶圆、齿根圆
D 齿顶圆、齿根圆； 分度圆、基圆
4. 渐开线齿廓基圆上的压力角
A 大于零 B 小于零 C 等于零 D 等于20°
5. 用齿条型刀具范成加工渐开线直齿圆柱齿轮，当_______时，将发生根切现象。
A Z=17 B Z<17
C Z>17 D Z=14
6. 标准平键联接的承载能力，通常取决于________。
A 轮毂的挤压强度 B 键的剪切强度
C 键的弯曲强度 D 键工作表面的挤压强度
7．对于齿面硬度HB≤350的闭式齿轮传动，设计时一般_________。
A 先按接触强度条件计算 B 先按弯曲强度条件计算
C 先按磨损条件计算 D 先按胶合条件计算
8. 阿基米德圆柱蜗杆的_______模数，应符合标准数值。
A 端面 B 法面 C 轴面 D 无
9. 曲柄摇杆机构中，曲柄为主动件，则传动角是______________。
A 摇杆两个极限位置之间的夹角
B 连杆与摇杆之间所夹锐角
C连杆与曲柄之间所夹锐角
D 摇杆与机架之间所夹锐角
10. 通常情况下，避免滚子从动件凸轮机构运动失真的合理措施是________________。
A 增大滚子半径 B 减小滚子半径
C增大基圆半径 D 减小基圆半径
二、计算题
1. 计算机构的自由度。
2. 已知一对外啮合标准直齿圆柱齿轮传动的标准中心距a＝150mm，传动比i12=4, 小齿轮齿数Z1=20。试确定这对齿轮的模数m和大齿轮的齿数Z2、分度圆直径d2、齿顶圆直径da2、齿根圆直径df2。
3. 图示轮系中蜗杆1为双头左旋蜗杆Z1=2，转向如图所示。蜗轮的齿数为Z2=50，蜗杆2为单头右旋蜗杆Z2’=1, 蜗轮3的齿数为Z3=40, 其余各轮齿数为Z3’=30, Z4=20, Z4’=26, Z5=18, Z5’=46, Z6=16, Z7=
展开阅读全文
浙ICP备2021020529号-1 | 浙B2-20240490
