阜石路（双峪环岛～西五环路）改建工程4#标 59~63#轴承台雨水管线拆改施工方案
目 录
一.工程概况 1
二. 59～63轴承台雨水管线情况及拆改原因 1
三.改移施工方法与技术措施 2
1、承台开挖前调查分析 2
2、地下管线保护措施 2
3、具体改移施工做法 3
四.改移施工主要工程量 3
附录一.承台右侧新建PVC雨水管线 4
附录二.59～63#轴承台施工雨水管线拆改平面位置 5
附录三.59～63#轴承台施工现况雨水方沟断面图 6
附录四.59～63#轴承台施工现况雨水方沟导流断面图 7

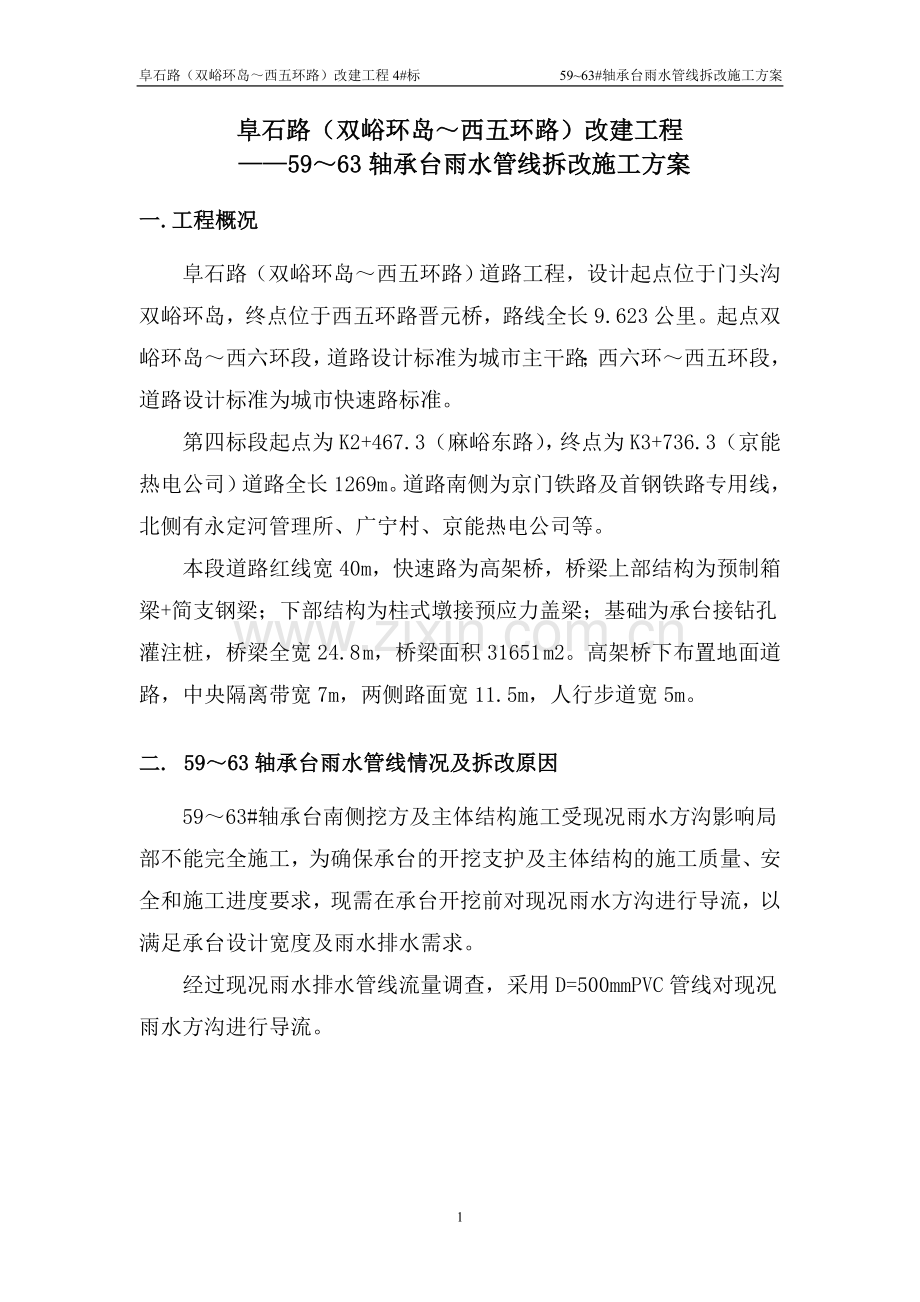

阜石路（双峪环岛～西五环路）改建工程
——59～63轴承台雨水管线拆改施工方案
一.工程概况
阜石路（双峪环岛～西五环路）道路工程，设计起点位于门头沟双峪环岛，终点位于西五环路晋元桥，路线全长9.623公里。起点双峪环岛～西六环段，道路设计标准为城市主干路；西六环～西五环段，道路设计标准为城市快速路标准。
第四标段起点为K2+467.3（麻峪东路），终点为K3+736.3（京能热电公司）道路全长1269 m。道路南侧为京门铁路及首钢铁路专用线，北侧有永定河管理所、广宁村、京能热电公司等。
本段道路红线宽40 m，快速路为高架桥，桥梁上部结构为预制箱梁+简支钢梁；下部结构为柱式墩接预应力盖梁；基础为承台接钻孔灌注桩，桥梁全宽24.8 m，桥梁面积31651 m2。高架桥下布置地面道路，中央隔离带宽7m，两侧路面宽11.5m，人行步道宽5m。
二. 59～63轴承台雨水管线情况及拆改原因
59～63#轴承台南侧挖方及主体结构施工受现况雨水方沟影响局部不能完全施工，为确保承台的开挖支护及主体结构的施工质量、安全和施工进度要求，现需在承台开挖前对现况雨水方沟进行导流，以满足承台设计宽度及雨水排水需求。
经过现况雨水排水管线流量调查，采用D=500mmPVC管线对现况雨水方沟进行导流。

三.改移施工方法与技术措施
1、承台开挖前调查分析
首先在工程施工前，必须加强对施工区域管线的调查工作，将工作做在前面，防患于未然。
（1）从技术上引起重视：项目部技术负责人从现状管线保护角度考虑可操作性和安全性，保证管线无事。
（2）从施工过程引起重视：在施工前，首先根据管线图，摸清雨水管线的管位和走向，对明确的管线按20m距离打一样洞，确认其埋深和走向，在管线转角处，须找到转角位置，明确角度变化后管线的走向。并插小木牌，小木牌标明管线名称、走向、埋深等。在用挖掘机进行承台开挖时，管线保护员、施工员随时监测，并指挥操作。在整个开挖过程中，各岗位均要有人到位，严禁擅自离岗。挖掘机驾驶员须有较高的业务水平，并有良好的配合意识，能坚决服从指挥。
（3）如在施工路段有现状管线，则根据不同的管线性质，各管道材料情况，分别采取行之有效的保护措施，确保管线安全无事故。
2、地下管线保护措施
（1）详细阅读、掌握设计、建设单位提供的地下管线图纸资料，并在工程实例实施前召开各管线单位施工配合会议，收集管线资料。对影响施工和受施工影响的地下管线开挖必要的样洞（开挖样洞时通知管线单位监护人员到场），核对弄清地下管线的确切情况，做好记录。
（2）工程实施前，向有关单位提出监护的局面申请，办妥“地下管线监护交底卡”手续。
（3）施工现场地下管线的详细情况和制定管线保护措施向项目经理、现场技术负责人、施工员、班组长和操作工作安全交底，随即填写“管线交底下”，并建立“保护地下管线责任制”，明确各级人员的责任。
（4）落实保护地下管线的组织措施，公司委派管线保护专职人员负责本工程地下管线的监护和保护工程。施工队和各班组兼职管线保护人，组织地下管线监护体系，严格按照公司审定批准的施工组织和经管线单位认定的保护地下管线技术。
3、具体改移施工做法
（1）施工工序
施工步骤为：定位放线 → 导流管线开挖→埋置PVC管（d=500mm）→ 管口四周封堵→ 承台开挖→砌筑砖模进行承台支护
（2）定位放线
根据已测定承台的纵、横轴的中心线测设出承台右侧雨水方沟控制点，要标注清楚，编号、涂上油漆，醒目牢固。
（3）雨水方沟拆改做法
由于新建高架桥59～63轴承台基坑挖方及主体结构受现状路南侧“雨(1)2#～雨(1)6#”井间雨水方沟干扰影响承台施工，现需对其进行改移施工。
改移方案为在59～63轴承台开挖前，在靠沿现况阜石路（进城放向）路边加设直径0.5m、总长度为138.6m的PVC长管，用以对现况雨水方沟进行导流。
四.改移施工主要工程量
（1）Ф500 PVC管：138.6m
（2）拆除原有现况雨水方沟138.6m
（3）砌筑240砖：15m3
附录一.承台右侧新建PVC雨水管线

7
附录二.59～63#轴承台施工雨水管线拆改平面位置

附录三.59～63#轴承台施工现况雨水方沟断面图

附录四.59～63#轴承台施工现况雨水方沟导流断面图
