GPS油耗传感器安装和原理.doc

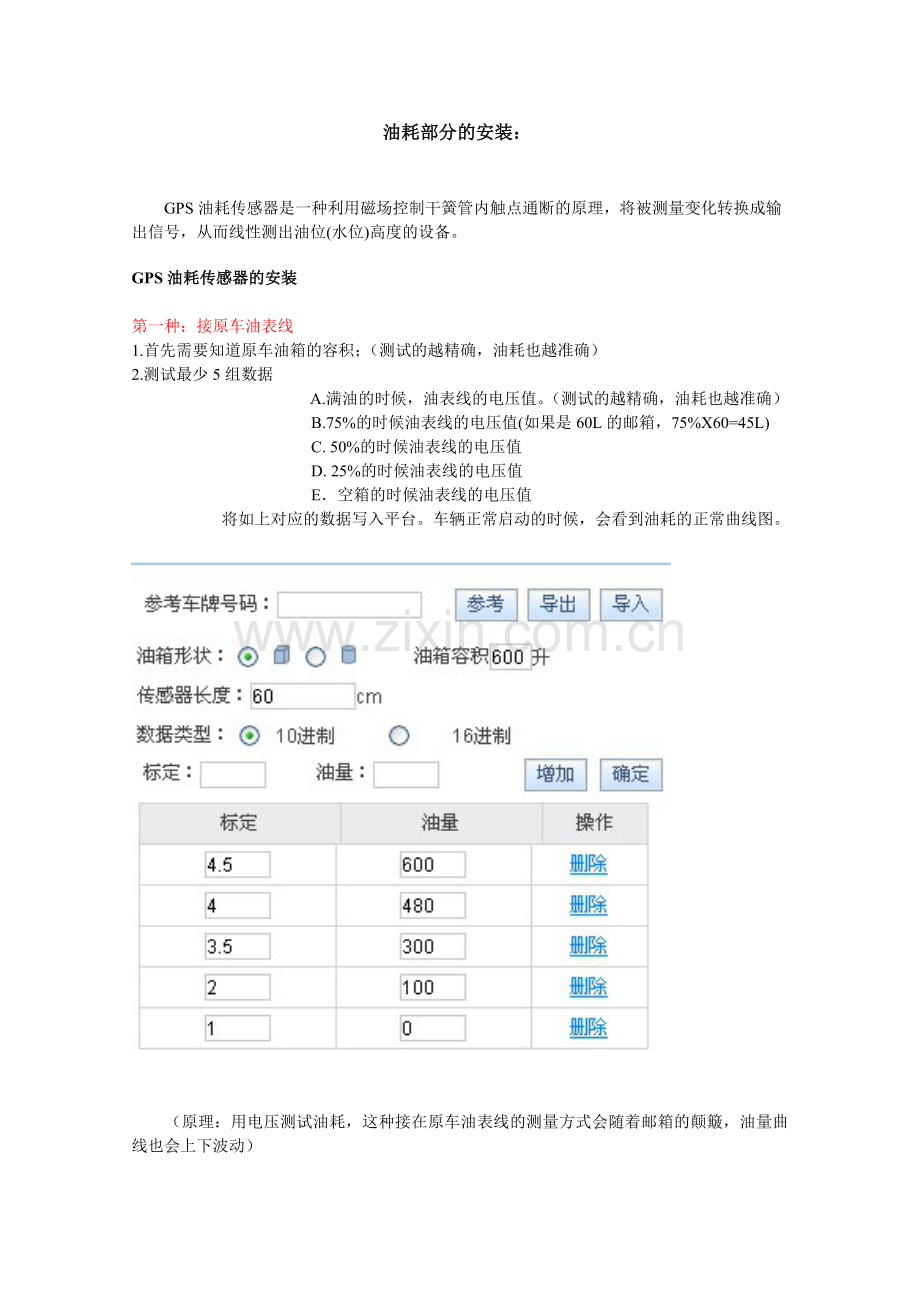

油耗部分的安装：

　　GPS油耗传感器是一种利用磁场控制干簧管内触点通断的原理，将被测量变化转换成输出信号，从而线性测出油位(水位)高度的设备。
GPS油耗传感器的安装

第一种：接原车油表线
1.首先需要知道原车油箱的容积；（测试的越精确，油耗也越准确）
2.测试最少5组数据
A.满油的时候，油表线的电压值。（测试的越精确，油耗也越准确）
B.75%的时候油表线的电压值(如果是60L的邮箱，75%X60=45L)
C. 50%的时候油表线的电压值
D. 25%的时候油表线的电压值
E．空箱的时候油表线的电压值
将如上对应的数据写入平台。车辆正常启动的时候，会看到油耗的正常曲线图。

（原理：用电压测试油耗，这种接在原车油表线的测量方式会随着邮箱的颠簸，油量曲线也会上下波动）

第二种：在油箱上打孔，另外选配加装油耗传感器。（原理上同第一种一样，油耗传感器上有3条线，红黑2条接汽车电瓶的电源线，另外一条接油表信号线。如下图）

（上面黑色粗线里面有3条线，按照如上的方式接）
这种加装的油耗传感器比原车的要精确，精确度根据油耗传感器的精度不同而不同。这种油耗传感器相对价格便宜，根据其精度不同价格不一。

下面的油耗传感器的精度就非常精确。
原理：油耗杆上有2个进油孔，一个排气孔，油箱在颠簸波动
的时候油杆里面的油位变化很小，故而测试油耗的精度
也非常高，能精确到1-2L 。造价格比普通的高出很多。
