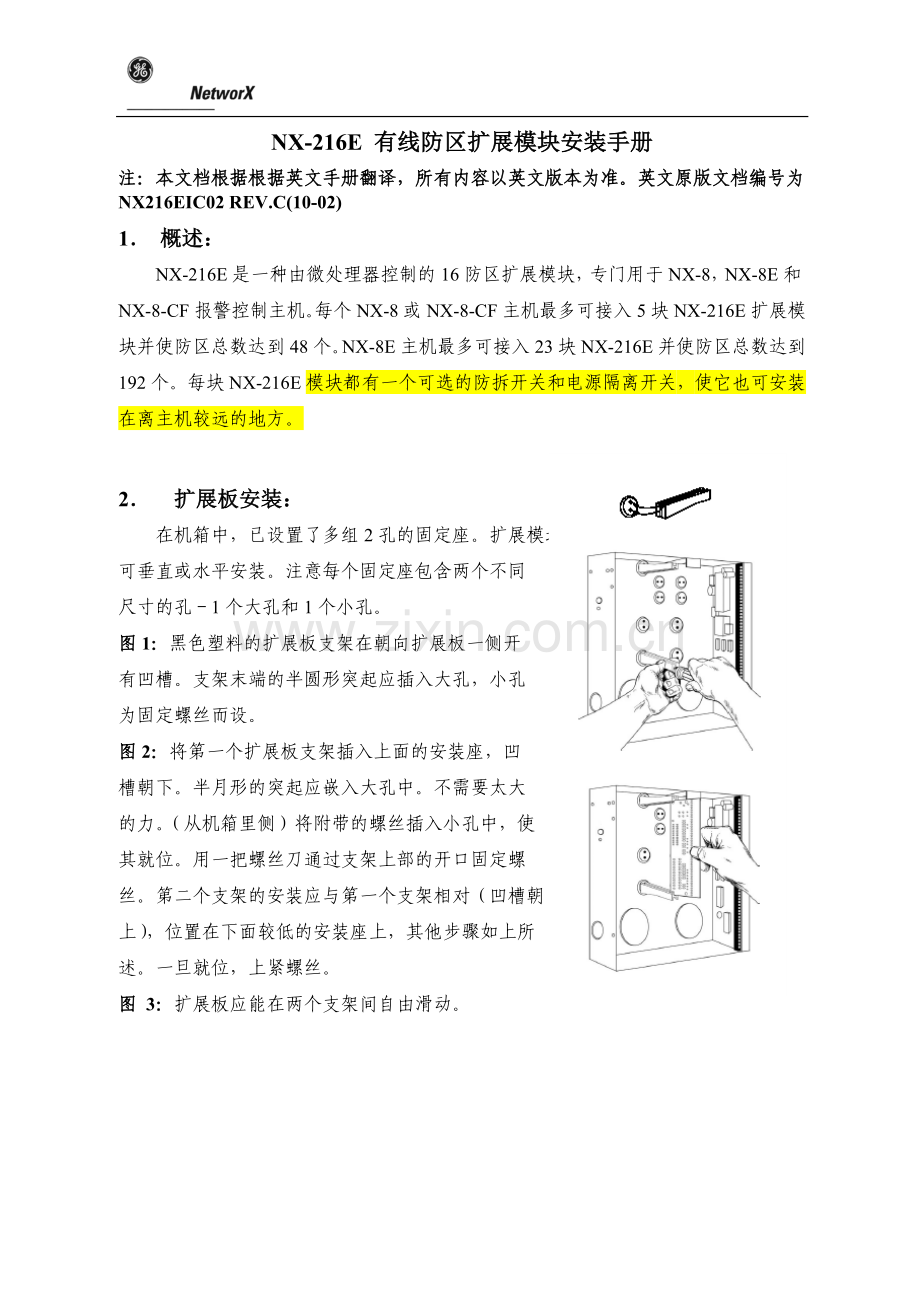

NX-216E 有线防区扩展模块安装手册
注：本文档根据根据英文手册翻译，所有内容以英文版本为准。英文原版文档编号为NX216EIC02 REV.C(10-02)
1． 概述：
NX-216E是一种由微处理器控制的16防区扩展模块，专门用于NX-8，NX-8E和NX-8-CF报警控制主机。每个NX-8或NX-8-CF主机最多可接入5块NX-216E扩展模块并使防区总数达到48个。NX-8E主机最多可接入23块NX-216E并使防区总数达到192个。每块NX-216E模块都有一个可选的防拆开关和电源隔离开关，使它也可安装在离主机较远的地方。

2． 扩展板安装：
在机箱中，已设置了多组2孔的固定座。扩展模块
可垂直或水平安装。注意每个固定座包含两个不同
尺寸的孔－1个大孔和1个小孔。
图1：黑色塑料的扩展板支架在朝向扩展板一侧开
有凹槽。支架末端的半圆形突起应插入大孔，小孔
为固定螺丝而设。
图2：将第一个扩展板支架插入上面的安装座，凹
槽朝下。半月形的突起应嵌入大孔中。不需要太大
的力。（从机箱里侧）将附带的螺丝插入小孔中，使
其就位。用一把螺丝刀通过支架上部的开口固定螺
丝。第二个支架的安装应与第一个支架相对（凹槽朝
上），位置在下面较低的安装座上，其他步骤如上所
述。一旦就位，上紧螺丝。
图 3：扩展板应能在两个支架间自由滑动。

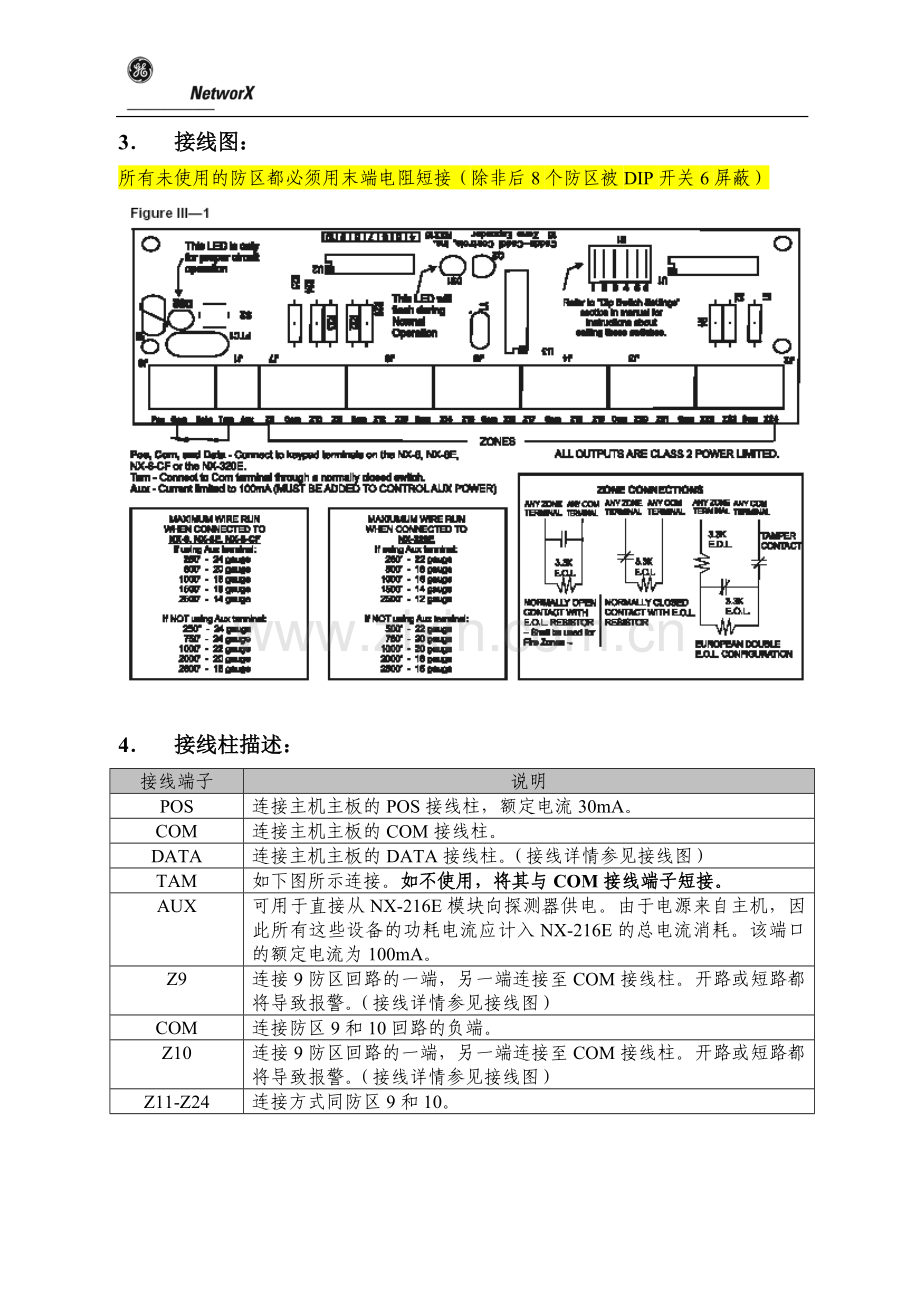

3． 接线图：
所有未使用的防区都必须用末端电阻短接（除非后8个防区被DIP开关6屏蔽）

4． 接线柱描述：
接线端子
说明
POS
连接主机主板的POS接线柱，额定电流30mA。
COM
连接主机主板的COM接线柱。
DATA
连接主机主板的DATA接线柱。（接线详情参见接线图）
TAM
如下图所示连接。如不使用，将其与COM接线端子短接。
AUX
可用于直接从NX-216E模块向探测器供电。由于电源来自主机，因此所有这些设备的功耗电流应计入NX-216E的总电流消耗。该端口的额定电流为100mA。
Z9
连接9防区回路的一端，另一端连接至COM接线柱。开路或短路都将导致报警。（接线详情参见接线图）
COM
连接防区9和10回路的负端。
Z10
连接9防区回路的一端，另一端连接至COM接线柱。开路或短路都将导致报警。（接线详情参见接线图）
Z11-Z24
连接方式同防区9和10。

5． DIP 开关设置（6位）
首先需要确定的是NX-216E扩展模块的起始防区，起始防区应不少于8防区，扩展模块上的16个防区自起始防区向后排列。要设置模块的起始防区，请按照下表来设置DIP开关。
@ 所有开关的位置信息只有当NX-216E通电后才会更新，在用户改变扩展模块的DIP开关的设置之前，必须给扩展模块断电。
起始防区
模块编号
DIP开关1
DIP开关2
DIP开关3
DIP开关4
DIP开关5
9
22
OFF
OFF
OFF
OFF
OFF
9
23
ON
OFF
OFF
OFF
OFF
17
16
OFF
ON
OFF
OFF
OFF
25
17
ON
ON
OFF
OFF
OFF
33
18
OFF
OFF
ON
OFF
OFF
41
19
ON
OFF
ON
OFF
OFF
49
20
OFF
ON
ON
OFF
OFF
57
21
ON
ON
ON
OFF
OFF
65
96
OFF
OFF
OFF
ON
OFF
73
97
ON
OFF
OFF
ON
OFF
81
98
OFF
ON
OFF
ON
OFF
89
99
ON
ON
OFF
ON
OFF
97
100
OFF
OFF
ON
ON
OFF
105
101
ON
OFF
ON
ON
OFF
113
102
OFF
ON
ON
ON
OFF
121
103
ON
ON
ON
ON
OFF
129
104
OFF
OFF
OFF
OFF
ON
137
105
ON
OFF
OFF
OFF
ON
145
106
OFF
ON
OFF
OFF
ON
153
107
ON
ON
OFF
OFF
ON
161
108
OFF
OFF
ON
OFF
ON
169
109
ON
OFF
ON
OFF
ON
177
110
OFF
ON
ON
OFF
ON
185
111
ON
ON
ON
OFF
ON
DIP开关6 ：DIP开关6用于关闭扩展模块上的第二组8个防区。当用户在某个地方只需要8个防区时可采用此种设置。要关闭扩展板上的后8个防区，应将DIP开关6打开。

6． 登入扩展模块：
NetworX系列NX-8/NX-8E/NX-8-CF主机具有自动搜索和保存连接在主板数据总线上的各种键盘、防区扩展模块、无线接收模块以及其他各种模块的能力。这样主机即可监视总线上的各种设备。要登入总线设备，必须进入主机的编程模式，当用户退出编程模式时，设备即自动登入主机。此登入过程大约需要12秒，在此期间键盘上的Service指示灯会点亮。在登入过程中，用户在键盘上的操作会没有反应。一旦某个设备登入主机，如果主机检测不到该设备，键盘上的Service 指示灯将会点亮。

7． 缺省防区类型：
所有防区均可被设为下列30种不同的防区类型中的一种。类型17至20可用于无线防区或使用双末端电阻接入的有线防区。这些防区类型可在地址110-169中由用户自行修改。
@ 所有火警防区均为UL系统预编程；
@ 防区类型21-30仅限于NX-8E主机使用；
@ 扩展模块上的防区不能被设为快速响应回路。
类型号
功能
1
日夜防区－布防后为即时防区，撤防后为故障防区。
2
24小时有声防区－无论布防与否，触发后警号立即发声报警。
3
出入延时1防区－用于主要入口/出口线路（例如正门、主要入口）。该防区在布防后外出延时结束时生效。在触发该防区时，有进入延时时，必须在延时结束前将系统撤防，否则会触发报警。若延时未被触发，则允许自动旁路或转变成即时防区（若编程为允许）。
4
自动跟随防区（自动旁路无效）布防后，若未启动出入延时，则为即时防区。若首先触发出入防区，则触发此防区后，要延时一段时间才报警。
5
内部跟随防区（自动旁路有效）功能同4，但可自动旁路。
6
即时防区－布防后，一旦触发，立即报警。
7
24小时无声防区－无论布防与否，触发后立即报警，但不发声，也不显示。
8
火警防区－短路触发时，Fire灯常亮，警号响；若开路，则Fire灯快速闪烁，指明火警防区有故障。
9
出入延时2防区－功能同3。
10
24小时无声监控防区－功能同7，但可在键盘上显示报警信息。
11
钥匙开关防区－每次短路此防区均可布撤防它所属的子系统。布防时被报告为#99。
12
内部跟随防区（交叉防区有效）－布防后，若未启动出入延时，则为即时防区。此防区被触发时，在出入延时期间，它亦延时，若交叉防区未定时，则它将启动交叉防区计时器，若交叉防区已计时，则它立即报警。若在编程项23中第一位设为允许，则可自动旁路此防区。
13
即时进入守卫防区－Stay灯灭时，无论布防与否，一旦触发，立即报警。若Stay灯亮，且系统布防后，则触发后会启动进入延时2。
14
出入延时1防区（集体旁路有效）－触发时将启动进入延时1。输入集体旁路命令，可旁路此防区。若延时1防区未被触发，则允许自动旁路或者转为即时防区（若编程为允许）。
15
内部跟随防区（集体旁路有效）－功能与4类似。输入集体旁路命令，可旁路此防区。编程项23中第1位设为允许时，可自动旁路此防区。
16
即时防区（集体旁路有效）－布防后，一旦触发立即报警。输入集体旁路命令可旁路此防区。
17
出入延时1防区（防拆有效）－触发时启动进入延时1，若延时1设为0，则可自动旁路或转为即时防区（若被编程为允许）。可用这个功能使无线发射器防拆生效。
18
内部跟随防区（防拆和自动旁路有效）－功能与4类似，但若在编程项23中设为允许，将自动旁路此防区。可用这个功能使无线发射器防拆生效。
19
即时防区（防拆有效）－布防后，一旦触发，立即报警。可用这个功能使无线发射器防拆生效。
20
出入延时2防区（防拆有效）－触发时启动进入延时2，若延时未被触发，则允许自动旁路或转为即时防区（若被编程为允许）。可用这个功能使无线发射器防拆生效。
防区类型21-30只能用于NX-8E主机
21
煤气探测防区－创建一个不论主机布防与否都有效的即时防区。报警时在键盘上显示并发声提示。
22
低温探测防区－创建一个不论主机布防与否都有效的即时无声防区。报警时在键盘上显示并发声提示。
23
高温探测防区－创建一个不论主机布防与否都有效的即时无声防区。报警时在键盘上显示并发声提示。
24
手动火警防区－当防区短路时，会点亮键盘上的Fire指示灯并鸣响瞬时警号。当防区开路时，键盘上的Fire 指示灯会快速闪动提示故障。
25
门铃－不触发报警，开路或短路时会触发门铃发声并在键盘上显示。本地防区。
26
内部跟随延时2防区－布防后为即时防区，无进入/外出报警延时。在出入延时2计时时，该防区为延时防区。如果地址23的字段1被打开，防区可被自动旁路。
27
内部跟随防区（强制布防有效）－布防后为即时防区，无进入/外出报警延时。在出入延时1计时时，该防区为延时防区。如果地址23的字段1被打开，防区可被自动旁路。
28
出入延时2防区（强制布防有效）－触发时即启动进入延时2。如果在外出延时中没有触发，则系统会根据设置自动旁路或是立即布防。
29
内部跟随防区（无活动监视有效）－布防后为瞬时防区，无进入/外出报警延时。在出入延时期间，它亦延时。如果到了预先设置的时间，系统状态未发生改变，可自动发送报告。参见地址40的字段11。如果地址23的字段1被打开，防区可被自动旁路。
30
出入防区（无活动监视有效）－触发后启动延时1。如果到了预先设置的时间，系统状态未发生改变，可自动发送报告。参见地址40的字段11。如果在外出延时中没有触发，则系统会根据设置自动旁路或是立即布防。

8． 设置防区类型和所属的子系统：
参见NX系列报警控制主机的编程手册，在此不再赘述。

9． 编程工作表：
参见英文手册，在此不再赘述。

10． 电气参数：
电源输入： 由NX-8/NX-8E/NX-8-CF或NX-320E提供的12VDC
辅助电源输出： 由NX-8/NX-8E/NX-8-CF或NX-320E提供，总电流不得超过100mA
额定电流： 30mA
回路电阻： 最大300 Ohms
回路响应时间： 可选的50mS或500mS
工作温度： 　0-49°C
尺寸： 15.24cm长×5.4cm宽×2.54cm高
装箱重量： 0.9kg
